2009 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

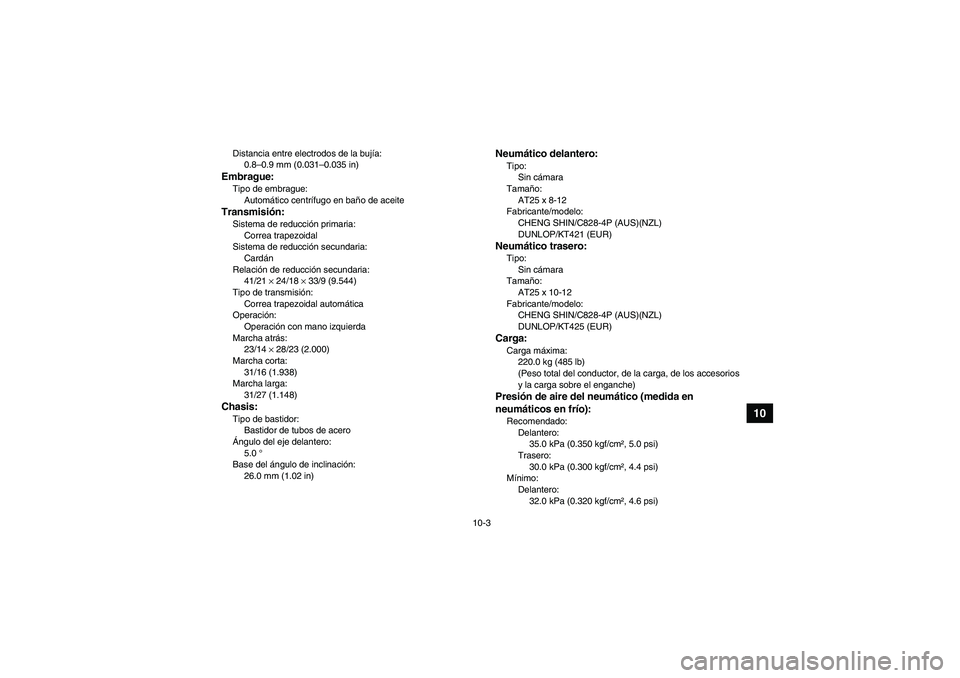

10-3
10
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás:
23/14 × 28/23 (2.000)
Marcha corta:
31/16 (1.938)
Marcha larga:
31/27 (1.148)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
26.0 mm (1.02 in)
Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT421 (EUR)Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT425 (EUR)Carga:Carga máxima:
220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
35.0 kPa (0.350 kgf/cm², 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Mínimo:
Delantero:
32.0 kPa (0.320 kgf/cm², 4.6 psi)
U43P60S0.book Page 3 Wednesday, May 21, 2008 9:23 AM

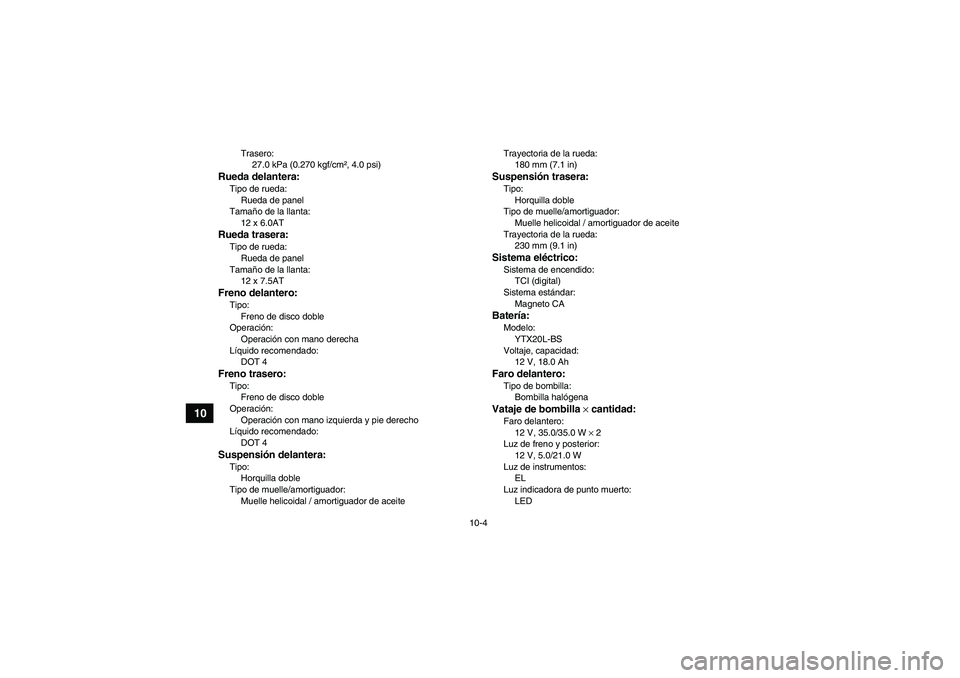

10-4
10
Trasero:
27.0 kPa (0.270 kgf/cm², 4.0 psi)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco doble
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceiteTrayectoria de la rueda:
180 mm (7.1 in)
Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
230 mm (9.1 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35.0/35.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W
Luz de instrumentos:
EL
Luz indicadora de punto muerto:
LED
U43P60S0.book Page 4 Wednesday, May 21, 2008 9:23 AM

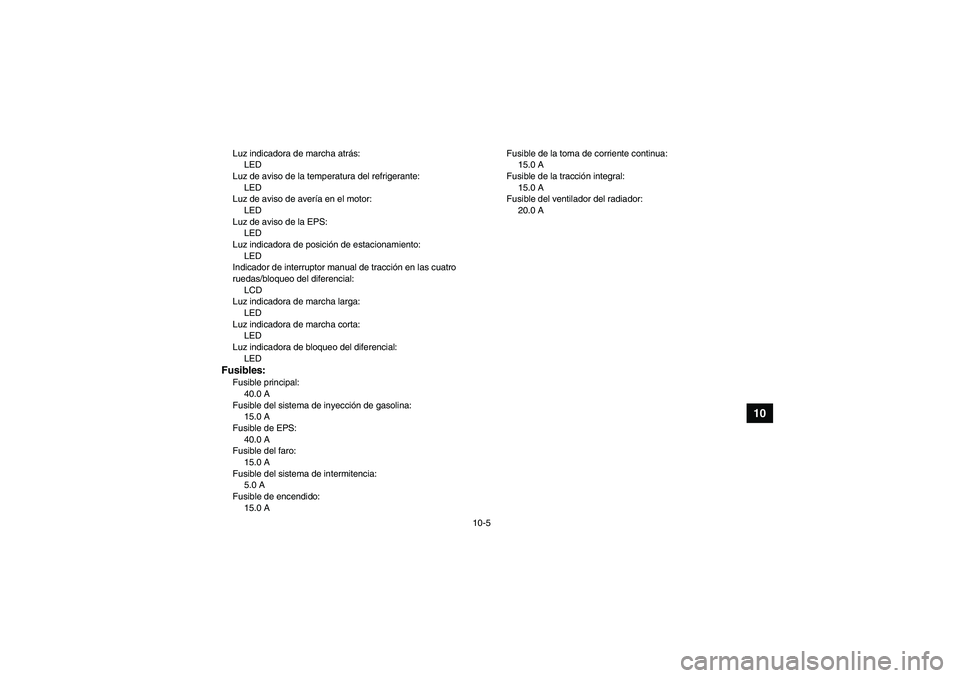

10-5
10
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso de la EPS:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
40.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de EPS:
40.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
5.0 A
Fusible de encendido:
15.0 AFusible de la toma de corriente continua:
15.0 A
Fusible de la tracción integral:
15.0 A
Fusible del ventilador del radiador:
20.0 A
U43P60S0.book Page 5 Wednesday, May 21, 2008 9:23 AM

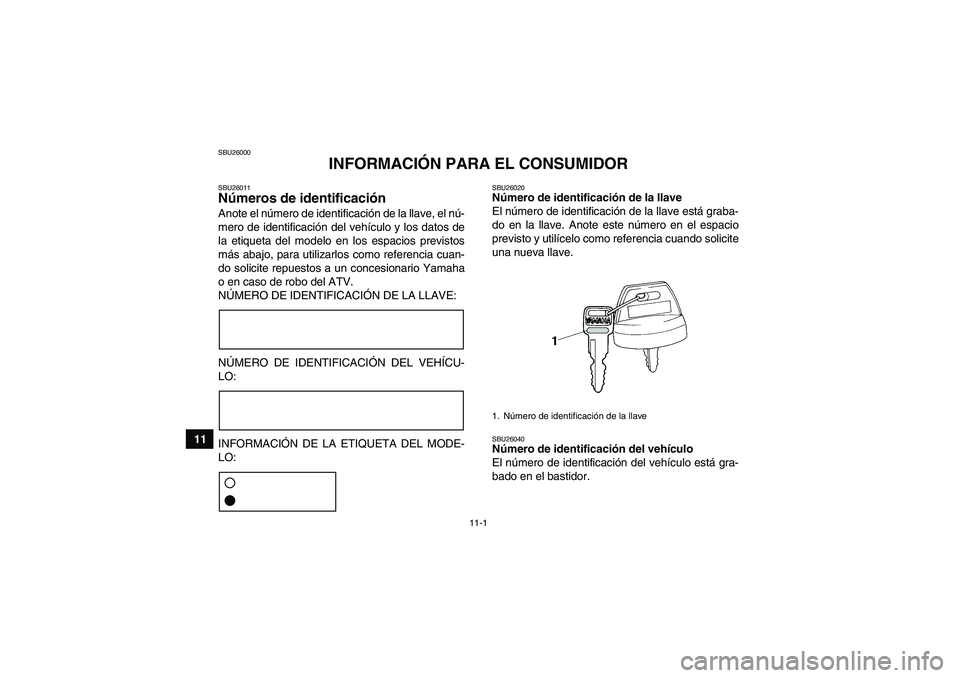

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26040Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U43P60S0.book Page 1 Wednesday, May 21, 2008 9:23 AM

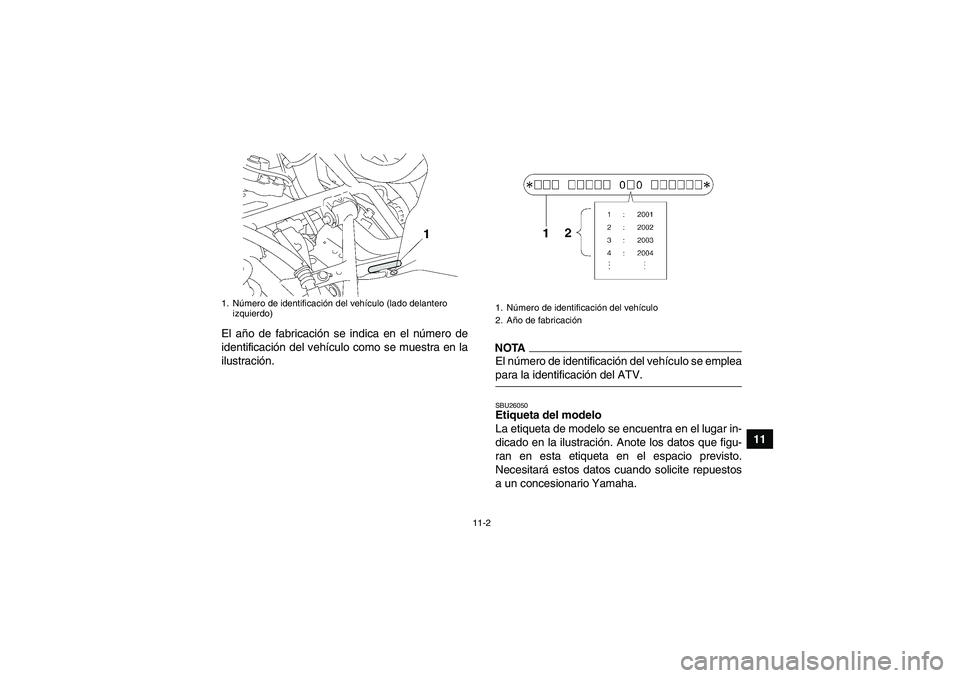

11-2
11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
U43P60S0.book Page 2 Wednesday, May 21, 2008 9:23 AM

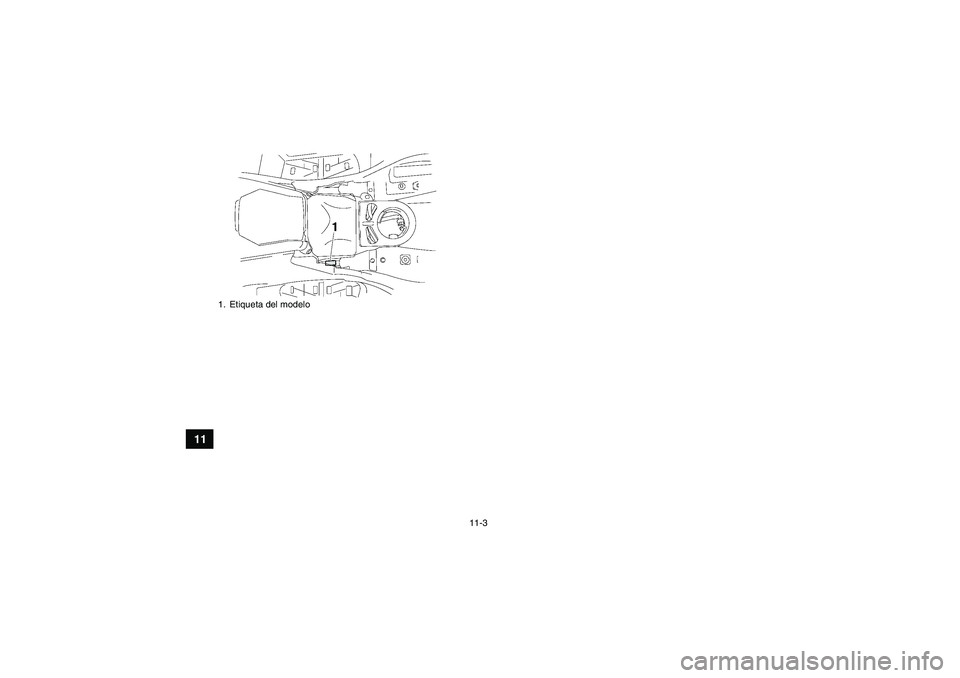

11-3
11
1. Etiqueta del modeloU43P60S0.book Page 3 Wednesday, May 21, 2008 9:23 AM

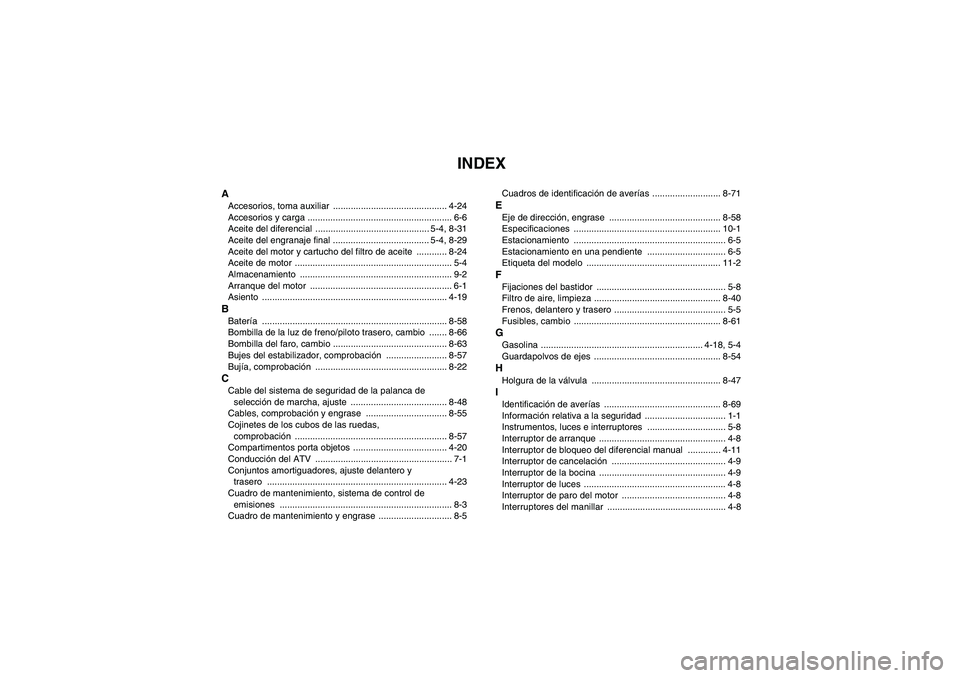

INDEX
AAccesorios, toma auxiliar ............................................. 4-24
Accesorios y carga ......................................................... 6-6
Aceite del diferencial ............................................. 5-4, 8-31
Aceite del engranaje final ...................................... 5-4, 8-29
Aceite del motor y cartucho del filtro de aceite ............ 8-24
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-19BBatería ......................................................................... 8-58
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-66
Bombilla del faro, cambio ............................................. 8-63
Bujes del estabilizador, comprobación ........................ 8-57
Bujía, comprobación .................................................... 8-22CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-48
Cables, comprobación y engrase ................................ 8-55
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-57
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ....................................................................... 4-23
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5Cuadros de identificación de averías ........................... 8-71
EEje de dirección, engrase ............................................ 8-58
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-40
Frenos, delantero y trasero ............................................ 5-5
Fusibles, cambio .......................................................... 8-61GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-54HHolgura de la válvula ................................................... 8-47IIdentificación de averías .............................................. 8-69
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual ............. 4-11
Interruptor de cancelación ............................................. 4-9
Interruptor de la bocina .................................................. 4-9
Interruptor de luces ........................................................ 4-8
Interruptor de paro del motor ......................................... 4-8
Interruptores del manillar ............................................... 4-8
U43P60S0.book Page 1 Wednesday, May 21, 2008 9:23 AM

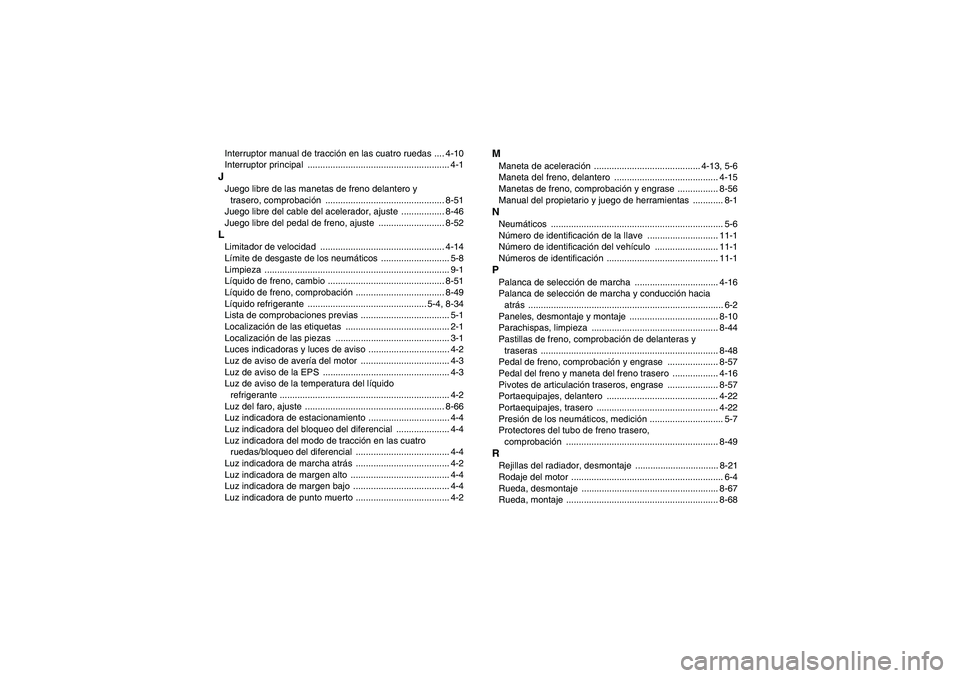

Interruptor manual de tracción en las cuatro ruedas .... 4-10
Interruptor principal ........................................................ 4-1JJuego libre de las manetas de freno delantero y
trasero, comprobación ............................................... 8-51
Juego libre del cable del acelerador, ajuste ................. 8-46
Juego libre del pedal de freno, ajuste .......................... 8-52LLimitador de velocidad ................................................. 4-14
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-51
Líquido de freno, comprobación ................................... 8-49
Líquido refrigerante ............................................... 5-4, 8-34
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ................................ 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la EPS .................................................. 4-3
Luz de aviso de la temperatura del líquido
refrigerante ................................................................... 4-2
Luz del faro, ajuste ....................................................... 8-66
Luz indicadora de estacionamiento ................................ 4-4
Luz indicadora del bloqueo del diferencial ..................... 4-4
Luz indicadora del modo de tracción en las cuatro
ruedas/bloqueo del diferencial ..................................... 4-4
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de margen alto ....................................... 4-4
Luz indicadora de margen bajo ...................................... 4-4
Luz indicadora de punto muerto ..................................... 4-2
MManeta de aceleración .......................................... 4-13, 5-6
Maneta del freno, delantero ......................................... 4-15
Manetas de freno, comprobación y engrase ................ 8-56
Manual del propietario y juego de herramientas ............ 8-1NNeumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................. 4-16
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-2
Paneles, desmontaje y montaje ................................... 8-10
Parachispas, limpieza .................................................. 8-44
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-48
Pedal de freno, comprobación y engrase .................... 8-57
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes de articulación traseros, engrase .................... 8-57
Portaequipajes, delantero ............................................ 4-22
Portaequipajes, trasero ................................................ 4-22
Presión de los neumáticos, medición ............................. 5-7
Protectores del tubo de freno trasero,
comprobación ............................................................ 8-49RRejillas del radiador, desmontaje ................................. 8-21
Rodaje del motor ............................................................ 6-4
Rueda, desmontaje ...................................................... 8-67
Rueda, montaje ............................................................ 8-68
U43P60S0.book Page 2 Wednesday, May 21, 2008 9:23 AM
