2009 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

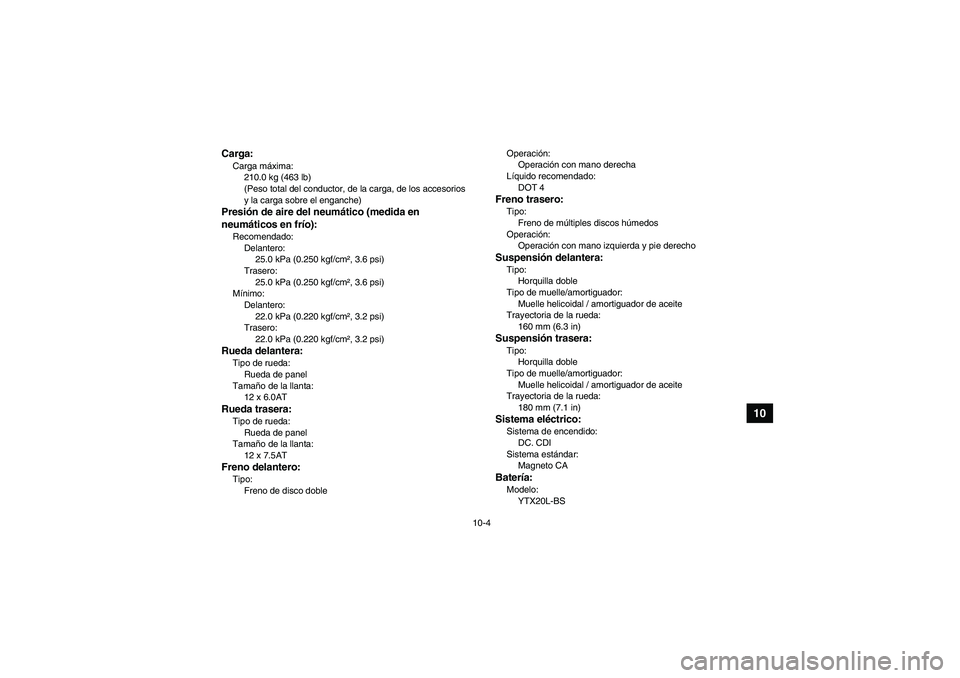

10-4
10
Carga:Carga máxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Trasero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo:
Delantero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Trasero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco dobleOperación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de múltiples discos húmedos
Operación:
Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160 mm (6.3 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
U37S60S0.book Page 4 Thursday, June 5, 2008 7:30 PM

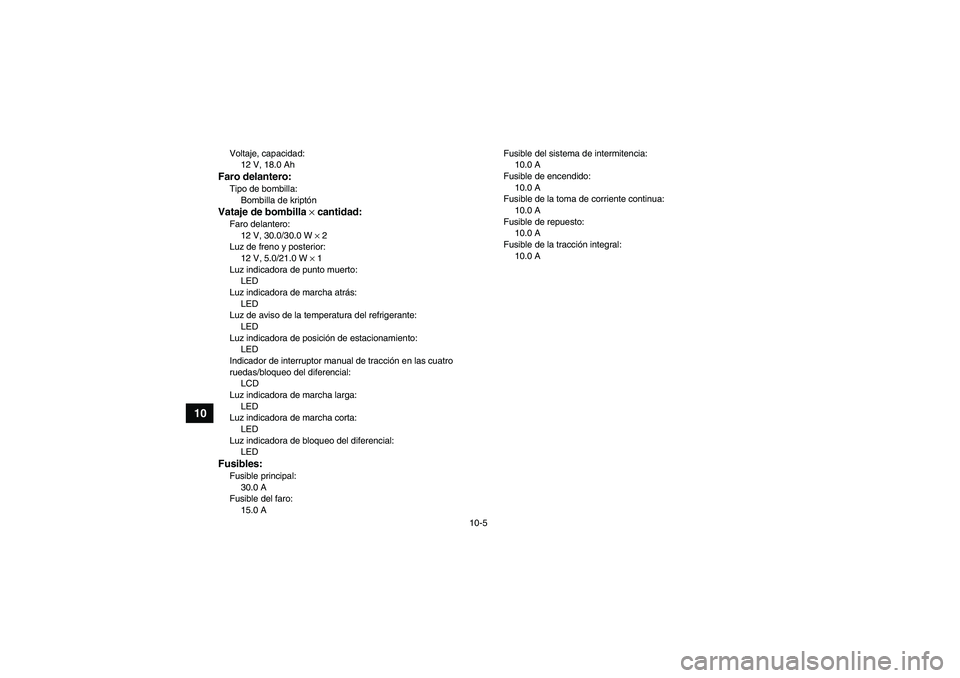

10-5
10
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 AFusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 A
Fusible de la tracción integral:
10.0 A
U37S60S0.book Page 5 Thursday, June 5, 2008 7:30 PM

11-1
11
SBU26000

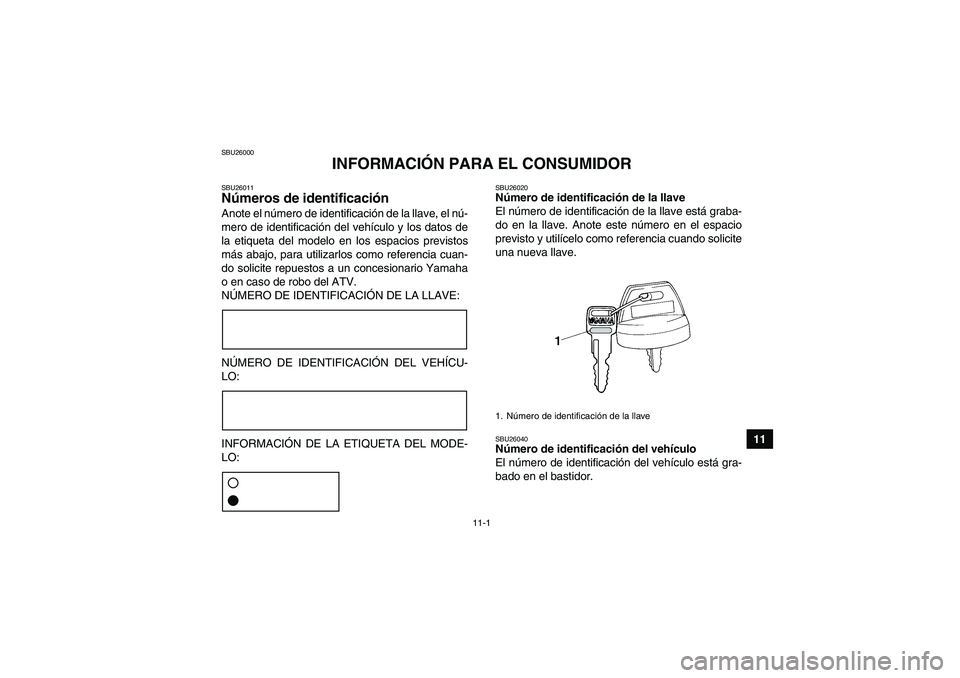

INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26040Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U37S60S0.book Page 1 Thursday, June 5, 2008 7:30 PM

11-2

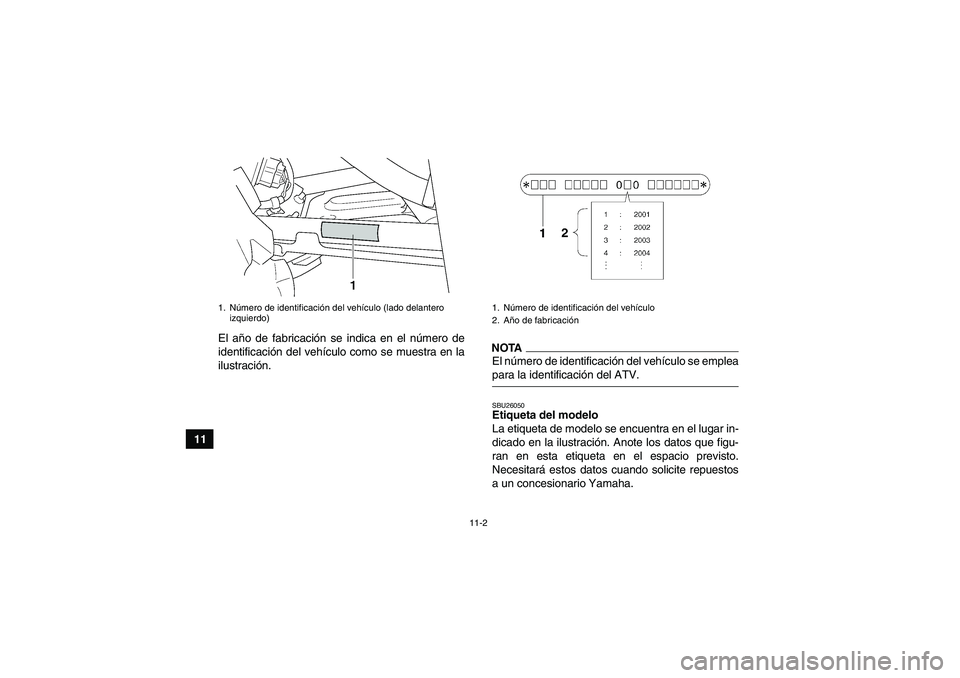

11El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
U37S60S0.book Page 2 Thursday, June 5, 2008 7:30 PM

11-3
11

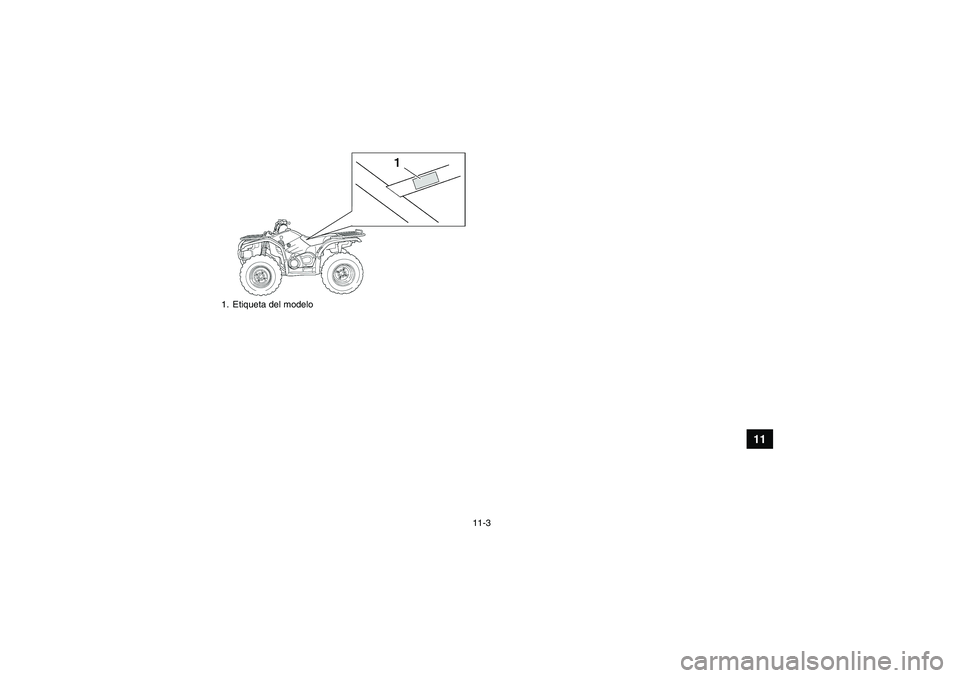

1. Etiqueta del modeloU37S60S0.book Page 3 Thursday, June 5, 2008 7:30 PM

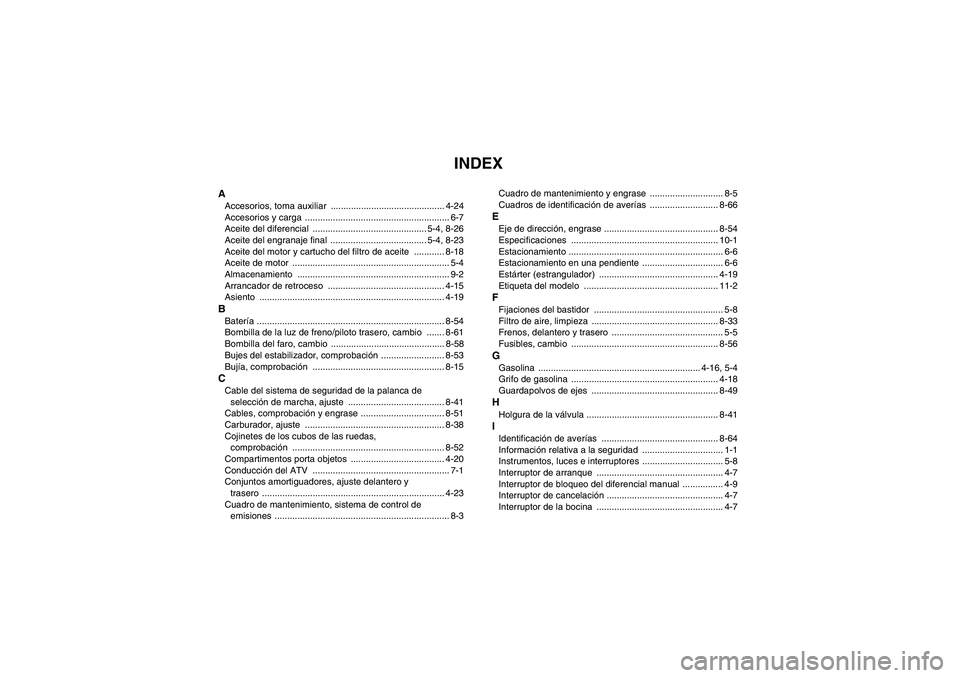

INDEX
AAccesorios, toma auxiliar ............................................. 4-24
Accesorios y carga ......................................................... 6-7
Aceite del diferencial ............................................. 5-4, 8-26
Aceite del engranaje final ...................................... 5-4, 8-23
Aceite del motor y cartucho del filtro de aceite ............ 8-18
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arrancador de retroceso .............................................. 4-15
Asiento ......................................................................... 4-19BBatería .......................................................................... 8-54
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-61
Bombilla del faro, cambio ............................................. 8-58
Bujes del estabilizador, comprobación ......................... 8-53
Bujía, comprobación .................................................... 8-15CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-41
Cables, comprobación y engrase ................................. 8-51
Carburador, ajuste ....................................................... 8-38
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-52
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ........................................................................ 4-23
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-66
EEje de dirección, engrase ............................................. 8-54
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-19
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-33
Frenos, delantero y trasero ............................................ 5-5
Fusibles, cambio .......................................................... 8-56GGasolina ................................................................ 4-16, 5-4
Grifo de gasolina .......................................................... 4-18
Guardapolvos de ejes .................................................. 8-49HHolgura de la válvula .................................................... 8-41IIdentificación de averías .............................................. 8-64
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-7
Interruptor de bloqueo del diferencial manual ................ 4-9
Interruptor de cancelación .............................................. 4-7
Interruptor de la bocina .................................................. 4-7
U37S60S0.book Page 1 Thursday, June 5, 2008 7:30 PM

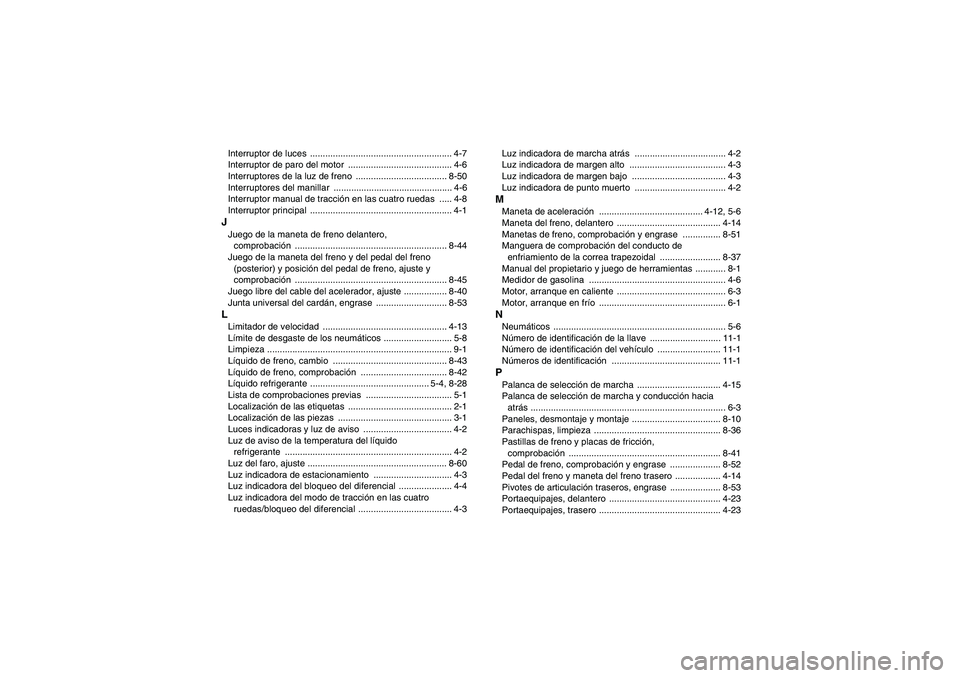

Interruptor de luces ........................................................ 4-7
Interruptor de paro del motor ......................................... 4-6
Interruptores de la luz de freno .................................... 8-50
Interruptores del manillar ............................................... 4-6
Interruptor manual de tracción en las cuatro ruedas ..... 4-8
Interruptor principal ........................................................ 4-1JJuego de la maneta de freno delantero,
comprobación ............................................................ 8-44
Juego de la maneta del freno y del pedal del freno
(posterior) y posición del pedal de freno, ajuste y
comprobación ............................................................ 8-45
Juego libre del cable del acelerador, ajuste ................. 8-40
Junta universal del cardán, engrase ............................ 8-53LLimitador de velocidad ................................................. 4-13
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-43
Líquido de freno, comprobación .................................. 8-42
Líquido refrigerante ............................................... 5-4, 8-28
Lista de comprobaciones previas .................................. 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del líquido
refrigerante .................................................................. 4-2
Luz del faro, ajuste ....................................................... 8-60
Luz indicadora de estacionamiento ............................... 4-3
Luz indicadora del bloqueo del diferencial ..................... 4-4
Luz indicadora del modo de tracción en las cuatro
ruedas/bloqueo del diferencial ..................................... 4-3Luz indicadora de marcha atrás .................................... 4-2
Luz indicadora de margen alto ...................................... 4-3
Luz indicadora de margen bajo ..................................... 4-3
Luz indicadora de punto muerto .................................... 4-2
MManeta de aceleración ......................................... 4-12, 5-6
Maneta del freno, delantero ......................................... 4-14
Manetas de freno, comprobación y engrase ............... 8-51
Manguera de comprobación del conducto de
enfriamiento de la correa trapezoidal ........................ 8-37
Manual del propietario y juego de herramientas ............ 8-1
Medidor de gasolina ...................................................... 4-6
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-15
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Paneles, desmontaje y montaje ................................... 8-10
Parachispas, limpieza .................................................. 8-36
Pastillas de freno y placas de fricción,
comprobación ............................................................ 8-41
Pedal de freno, comprobación y engrase .................... 8-52
Pedal del freno y maneta del freno trasero .................. 4-14
Pivotes de articulación traseros, engrase .................... 8-53
Portaequipajes, delantero ............................................ 4-23
Portaequipajes, trasero ................................................ 4-23
U37S60S0.book Page 2 Thursday, June 5, 2008 7:30 PM

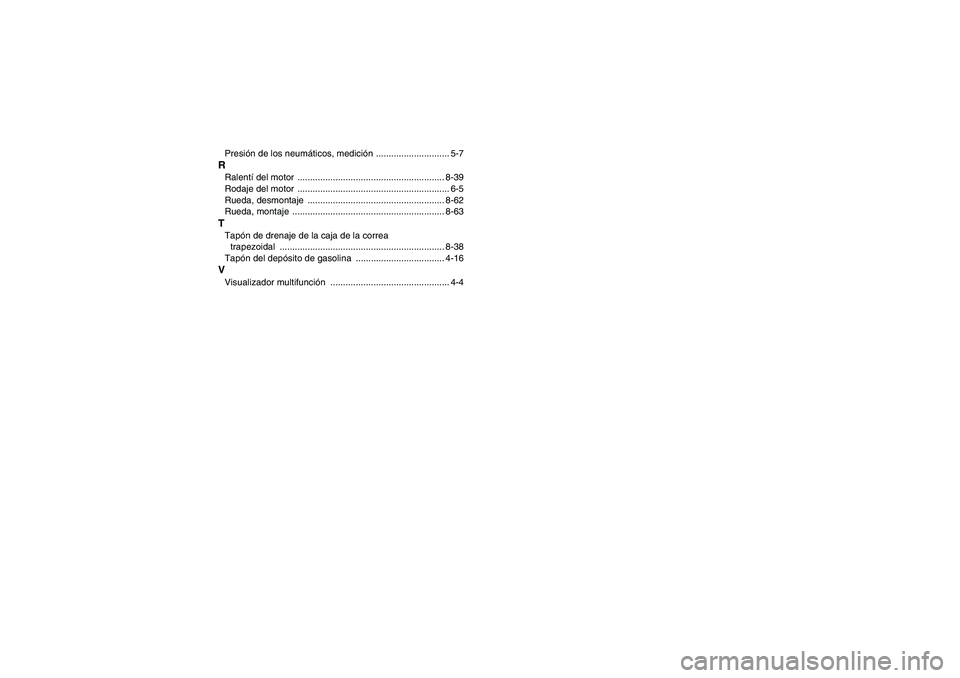

Presión de los neumáticos, medición ............................. 5-7RRalentí del motor .......................................................... 8-39
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-62
Rueda, montaje ............................................................ 8-63TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-38
Tapón del depósito de gasolina ................................... 4-16VVisualizador multifunción ............................................... 4-4U37S60S0.book Page 3 Thursday, June 5, 2008 7:30 PM
