2009 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

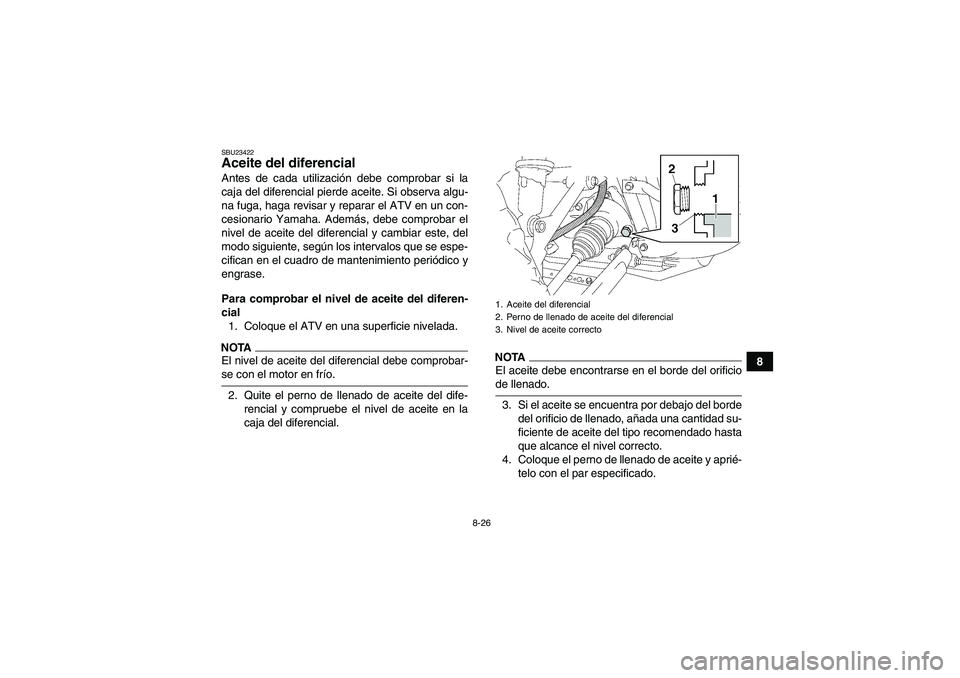

8-26
8
SBU23422Aceite del diferencial Antes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiar este, del
modo siguiente, según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del diferen-
cial
1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de aceite del diferencial debe comprobar-se con el motor en frío.
2. Quite el perno de llenado de aceite del dife-
rencial y compruebe el nivel de aceite en la
caja del diferencial.
NOTAEl aceite debe encontrarse en el borde del orificiode llenado.
3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correcto
U37S60S0.book Page 26 Thursday, June 5, 2008 7:30 PM

8-27
8Para cambiar el aceite del diferencial
1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di-
ferencial para recoger el aceite usado.
3. Quite el perno de llenado y el perno de drena-
je del aceite del diferencial para vaciar el acei-
te de la caja del diferencial.
4. Coloque el perno de drenaje y apriételo con el
par especificado.5. Añada aceite del diferencial del tipo recomen-
dado hasta el borde del orificio de llenado, tal
como se indica. Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Perno de drenaje de aceite del diferencial
Par de apriete:
Perno de drenaje de aceite del diferencial:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correctoAceite del diferencial recomendado:
Véase la página 10-1.
U37S60S0.book Page 27 Thursday, June 5, 2008 7:30 PM

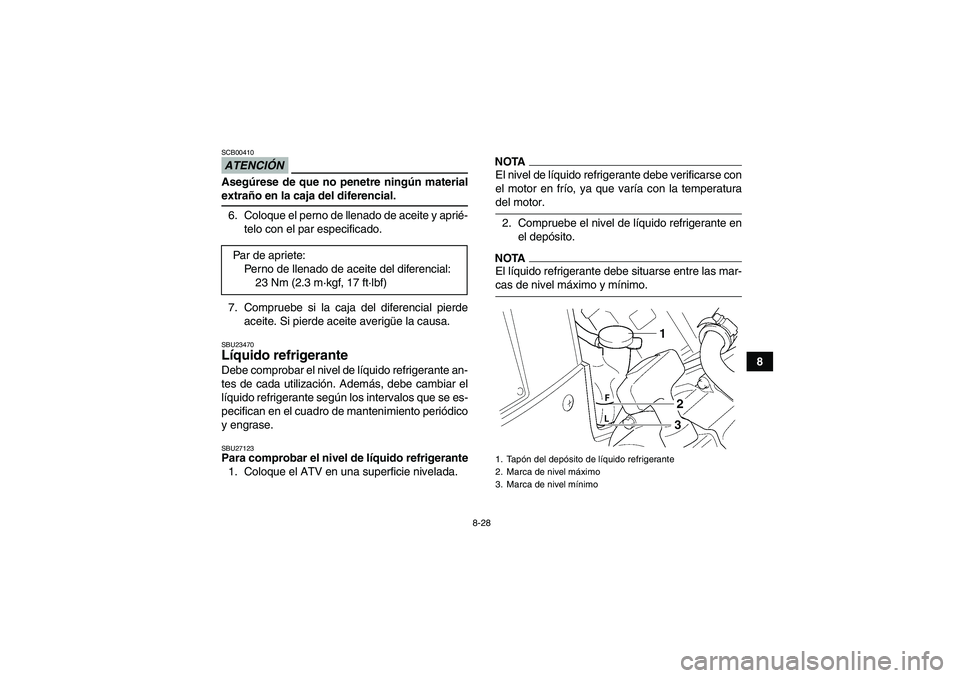

8-28
8
ATENCIÓNSCB00410Asegúrese de que no penetre ningún materialextraño en la caja del diferencial.
6. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
7. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.SBU23470Líquido refrigerante Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.SBU27123Para comprobar el nivel de líquido refrigerante
1. Coloque el ATV en una superficie nivelada.
NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperaturadel motor.
2. Compruebe el nivel de líquido refrigerante en
el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-cas de nivel máximo y mínimo. Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
U37S60S0.book Page 28 Thursday, June 5, 2008 7:30 PM

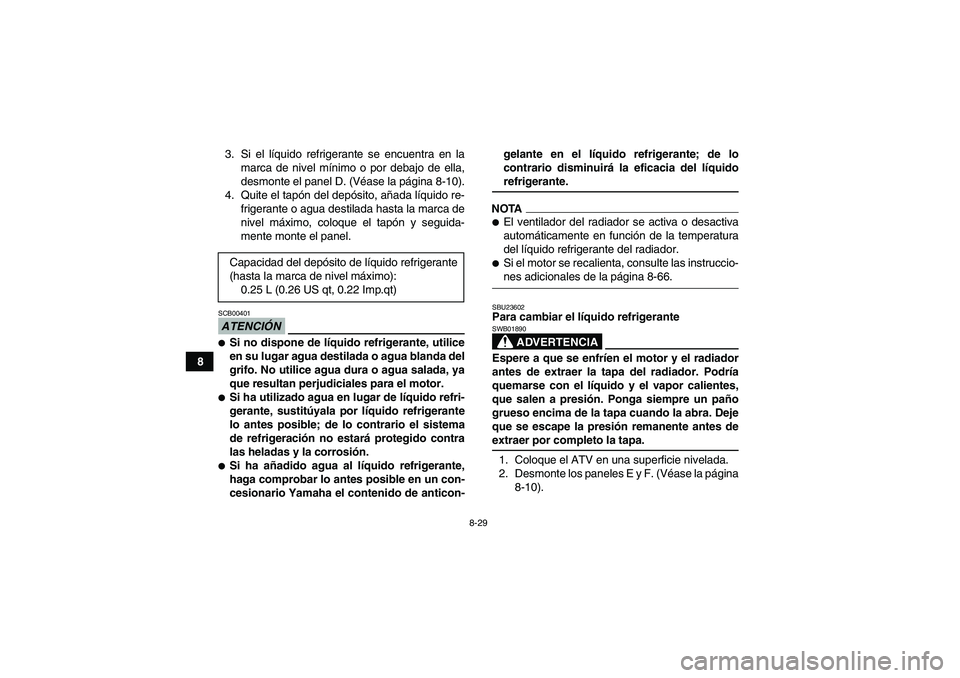

8-29
83. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel D. (Véase la página 8-10).
4. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel.
ATENCIÓNSCB00401
Si no dispone de líquido refrigerante, utilice
en su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor.
Si ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigerante
lo antes posible; de lo contrario el sistema
de refrigeración no estará protegido contra
las heladas y la corrosión.
Si ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un con-
cesionario Yamaha el contenido de anticon-gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
NOTA
El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
Si el motor se recalienta, consulte las instruccio-nes adicionales de la página 8-66.SBU23602Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes deextraer por completo la tapa.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte los paneles E y F. (Véase la página
8-10). Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U37S60S0.book Page 29 Thursday, June 5, 2008 7:30 PM

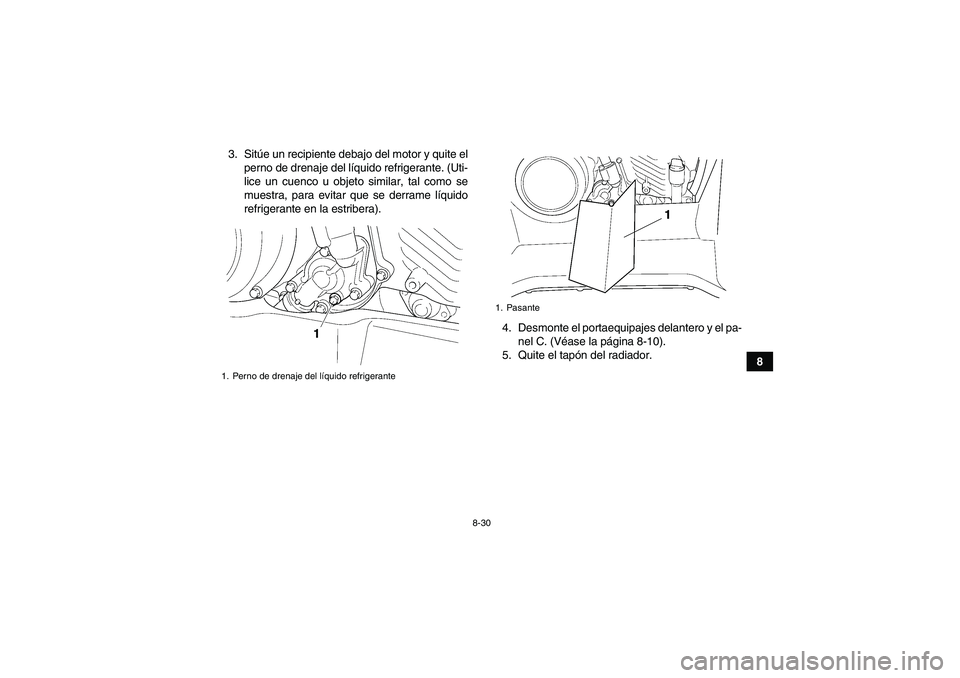

8-30
8 3. Sitúe un recipiente debajo del motor y quite el
perno de drenaje del líquido refrigerante. (Uti-
lice un cuenco u objeto similar, tal como se
muestra, para evitar que se derrame líquido
refrigerante en la estribera).
4. Desmonte el portaequipajes delantero y el pa-
nel C. (Véase la página 8-10).
5. Quite el tapón del radiador.
1. Perno de drenaje del líquido refrigerante
1. Pasante
U37S60S0.book Page 30 Thursday, June 5, 2008 7:30 PM

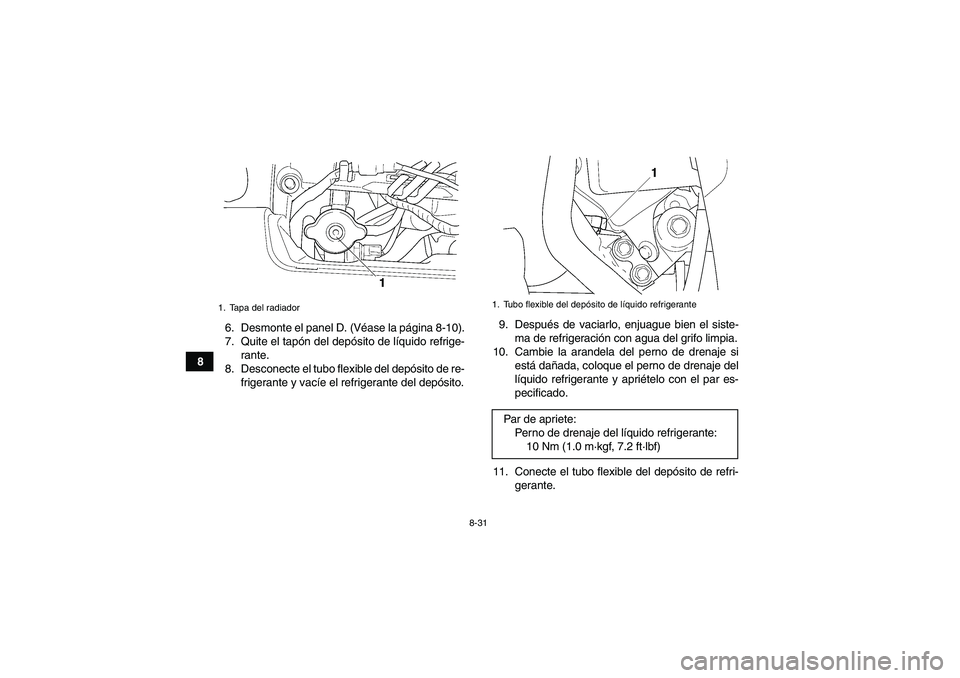

8-31
86. Desmonte el panel D. (Véase la página 8-10).
7. Quite el tapón del depósito de líquido refrige-
rante.
8. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.9. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
10. Cambie la arandela del perno de drenaje si
está dañada, coloque el perno de drenaje del
líquido refrigerante y apriételo con el par es-
pecificado.
11. Conecte el tubo flexible del depósito de refri-
gerante.
1. Tapa del radiador
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:
Perno de drenaje del líquido refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U37S60S0.book Page 31 Thursday, June 5, 2008 7:30 PM

8-32
8 12. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
13. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
ATENCIÓNSCB00401
Si no dispone de líquido refrigerante, utilice
en su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor.

Si ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigerante
lo antes posible; de lo contrario el sistema
de refrigeración no estará protegido contra
las heladas y la corrosión.
Si ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un con-
cesionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquidorefrigerante.
14. Coloque el tapón del radiador, arranque el
motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
15. Extraiga el tapón del radiador para comprobar
el nivel de líquido refrigerante en el radiador.
Si el nivel es bajo, añada líquido refrigerante
hasta que llegue a la parte superior del radia-
dor; seguidamente coloque el tapón del radia-
dor.
16. Arranque el motor y compruebe si se pierde lí-
quido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema derefrigeración en un concesionario Yamaha. Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.30 L (1.37 US qt, 1.14 Imp.qt)
Capacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U37S60S0.book Page 32 Thursday, June 5, 2008 7:30 PM

8-33
817. Monte los paneles y el portaequipajes delan-
tero.
SBU23645Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de airey la caja del mismo.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-19).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de vaciado de la caja del filtro de aire
U37S60S0.book Page 33 Thursday, June 5, 2008 7:30 PM
