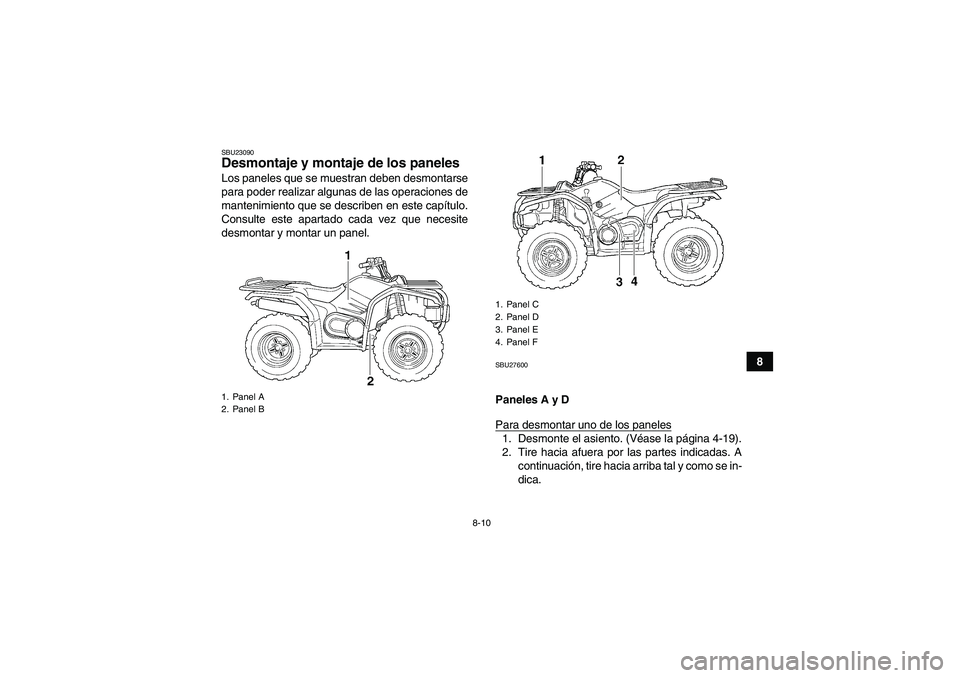

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27600Paneles A y D
Para desmontar uno de los paneles1. Desmonte el asiento. (Véase la página 4-19).
2. Tire hacia afuera por las partes indicadas. A
continuación, tire hacia arriba tal y como se in-
dica.
1. Panel A
2. Panel B
1. Panel C
2. Panel D
3. Panel E
4. Panel F
U37S60S0.book Page 10 Thursday, June 5, 2008 7:30 PM

8-11

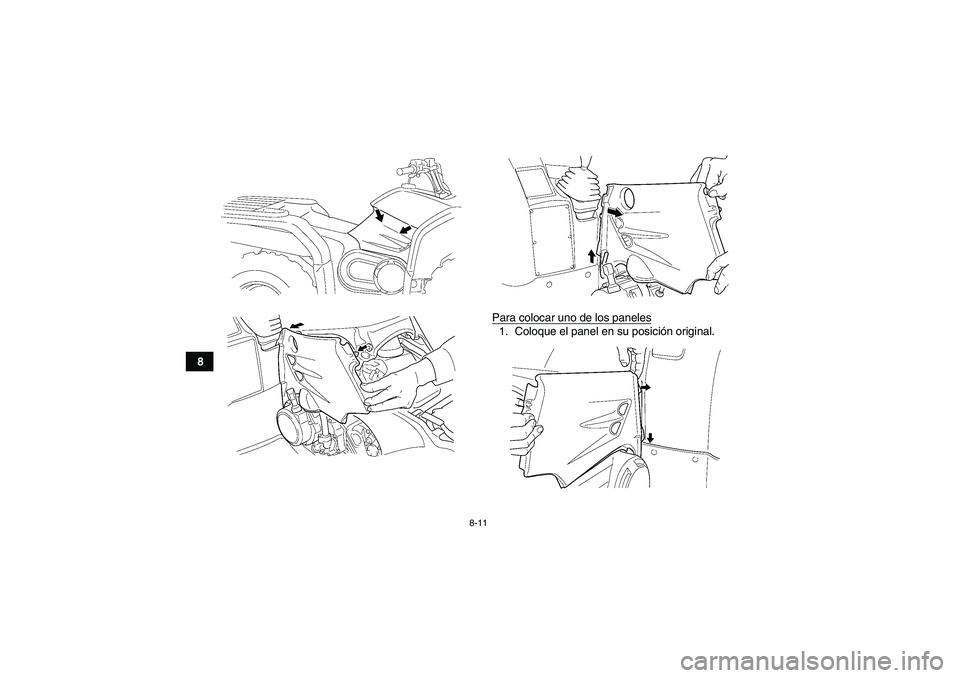

8Para colocar uno de los paneles
1. Coloque el panel en su posición original.
U37S60S0.book Page 11 Thursday, June 5, 2008 7:30 PM

8-12
8

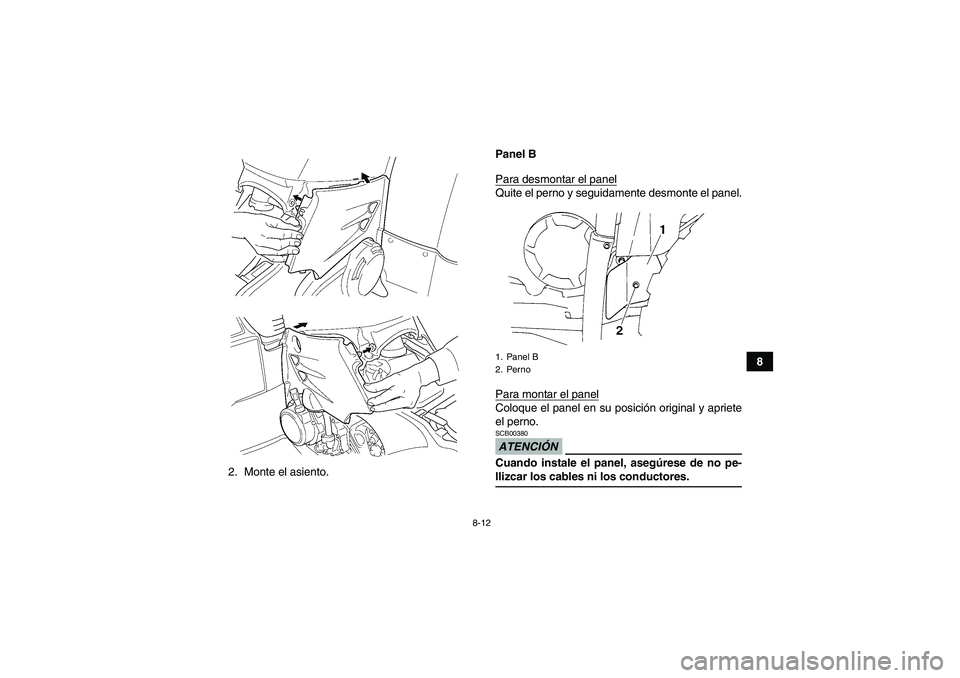

2. Monte el asiento.Panel B
Para desmontar el panel
Quite el perno y seguidamente desmonte el panel.
Para montar el panelColoque el panel en su posición original y apriete
el perno.ATENCIÓNSCB00380Cuando instale el panel, asegúrese de no pe-llizcar los cables ni los conductores.1. Panel B
2. Perno
U37S60S0.book Page 12 Thursday, June 5, 2008 7:30 PM

8-13

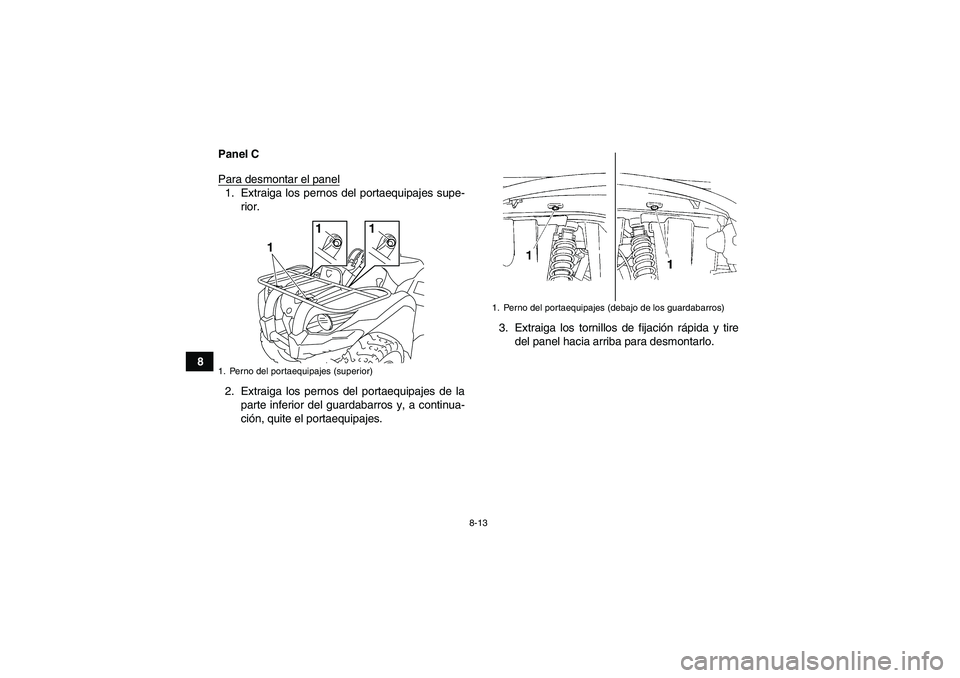

8Panel C
Para desmontar el panel
1. Extraiga los pernos del portaequipajes supe-
rior.
2. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.1. Perno del portaequipajes (superior)
1
1
1
1. Perno del portaequipajes (debajo de los guardabarros)
U37S60S0.book Page 13 Thursday, June 5, 2008 7:30 PM

8-14

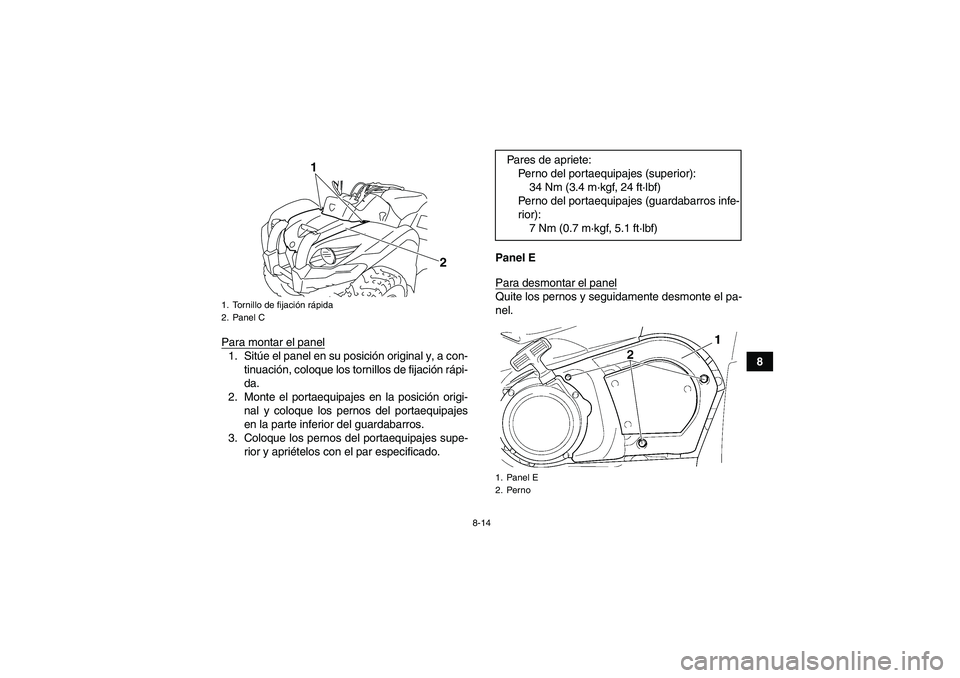

8 Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da.
2. Monte el portaequipajes en la posición origi-
nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
3. Coloque los pernos del portaequipajes supe-
rior y apriételos con el par especificado.Panel E
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
1. Tornillo de fijación rápida
2. Panel C
1
2
Pares de apriete:
Perno del portaequipajes (superior):
34 Nm (3.4 m·kgf, 24 ft·lbf)
Perno del portaequipajes (guardabarros infe-
rior):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel E
2. Perno
U37S60S0.book Page 14 Thursday, June 5, 2008 7:30 PM

8-15
8Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.

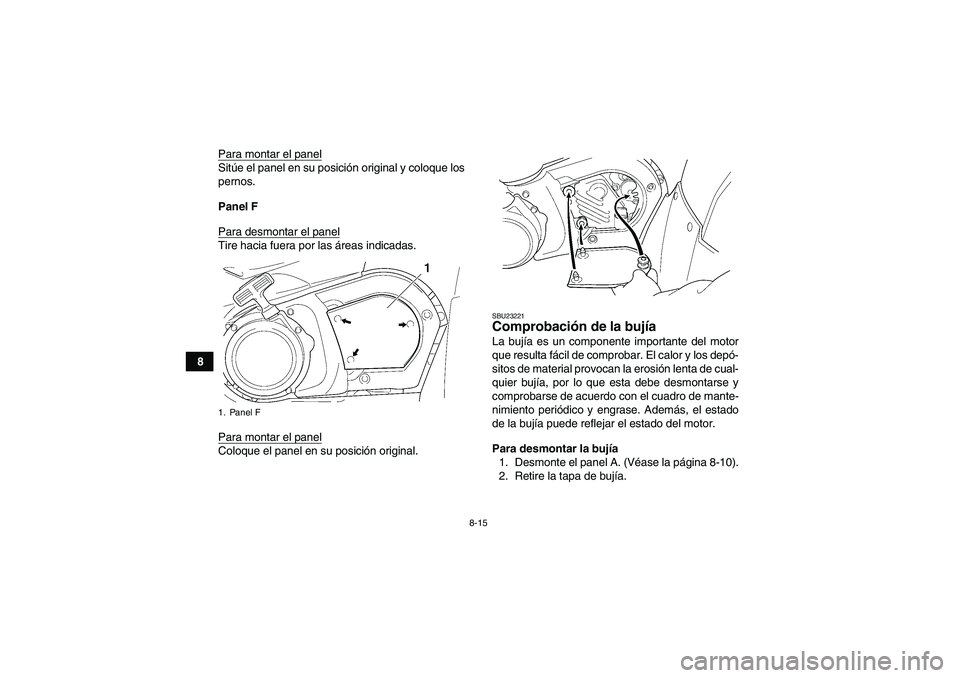

Panel F
Para desmontar el panelTire hacia fuera por las áreas indicadas.
Para montar el panelColoque el panel en su posición original.
SBU23221Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Desmonte el panel A. (Véase la página 8-10).
2. Retire la tapa de bujía.
1. Panel FU37S60S0.book Page 15 Thursday, June 5, 2008 7:30 PM

8-16
8 3. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, es aconsejable que revisen elATV en un concesionario Yamaha.
1. Tapa de bujía
1. Llave de bujías
U37S60S0.book Page 16 Thursday, June 5, 2008 7:30 PM

8-17

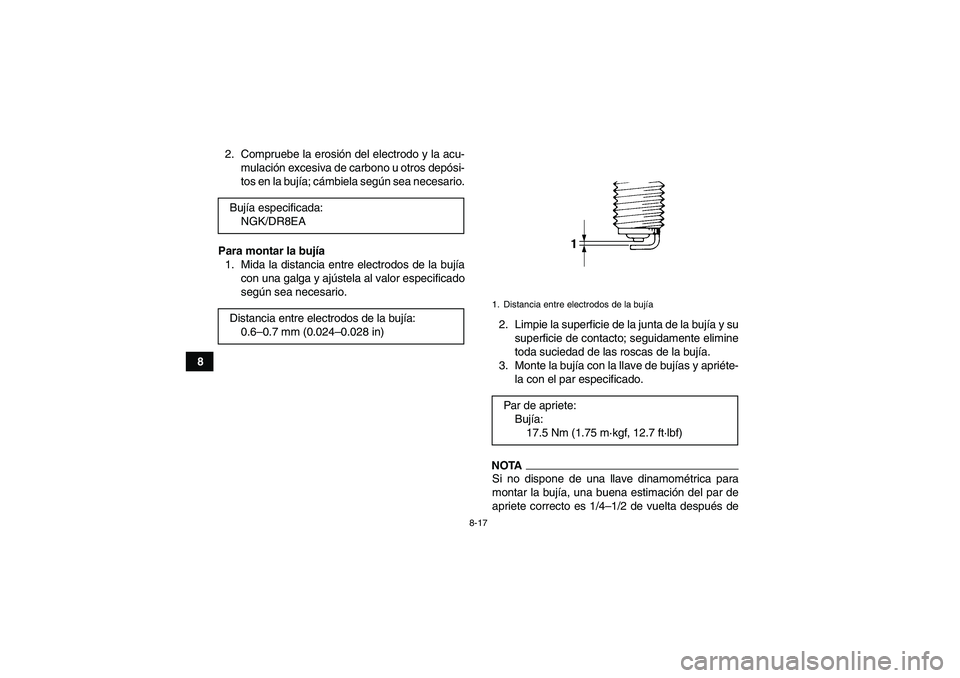

82. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 de vuelta después de Bujía especificada:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)1. Distancia entre electrodos de la bujíaPar de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
