MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22

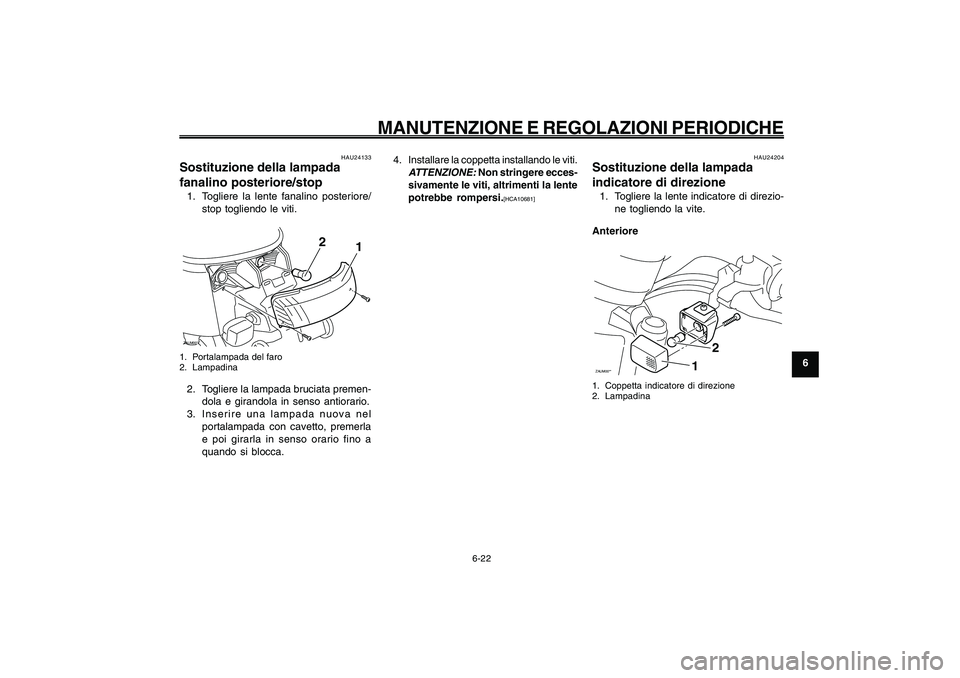

Lampada fanalino posteriore/stop, sostituzione
Lampada indicatore di direzione, sostituzione
HAU24204
Sostituzione della lampada
indicatore di direzione1. Togliere la lente indicatore di direzio-
ne togliendo la vite.
AnterioreZAUM00**
2
1
1. Coppetta indicatore di direzione
2. Lampadina
HAU24133
Sostituzione della lampada
fanalino posteriore/stop1. Togliere la lente fanalino posteriore/
stop togliendo le viti.ZAUM00**
1
2
1. Portalampada del faro
2. Lampadina2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel
portalampada con cavetto, premerla
e poi girarla in senso orario fino a
quando si blocca.4. Installare la coppetta installando le viti.
ATTENZIONE:
Non stringere ecces-
sivamente le viti, altrimenti la lente
potrebbe rompersi.
[HCA10681]

6-58
1
2
3
4
5
6
7
8
9
HAU1722A

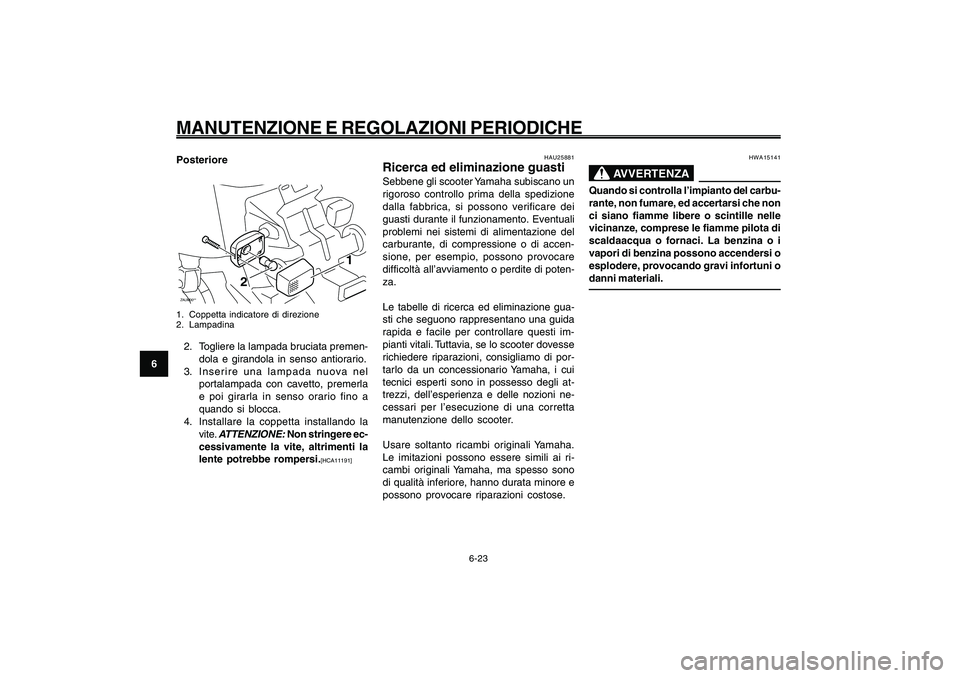

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
HWA15141
AVVERTENZA
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle
vicinanze, comprese le fiamme pilota di
scaldaacqua o fornaci. La benzina o i
vapori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
HAU25881
Ricerca ed eliminazione guastiSebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accen-
sione, per esempio, possono provocare
difficoltà all’avviamento o perdite di poten-
za.
Le tabelle di ricerca ed eliminazione gua-
sti che seguono rappresentano una guida
rapida e facile per controllare questi im-
pianti vitali. Tuttavia, se lo scooter dovesse
richiedere riparazioni, consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione dello scooter.
Usare soltanto ricambi originali Yamaha.
Le imitazioni possono essere simili ai ri-
cambi originali Yamaha, ma spesso sono
di qualità inferiore, hanno durata minore e
possono provocare riparazioni costose.
Ricerca ed eliminazione guastiPosterioreZAUM00**
1
2
1. Coppetta indicatore di direzione
2. Lampadina2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel
portalampada con cavetto, premerla
e poi girarla in senso orario fino a
quando si blocca.
4. Installare la coppetta installando la
vite.
ATTENZIONE:
Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]

6-59
1
2
3
4
5
6
7
8
9
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
Tabelle di ricerca ed eliminazione guasti
6-24
HAU42701

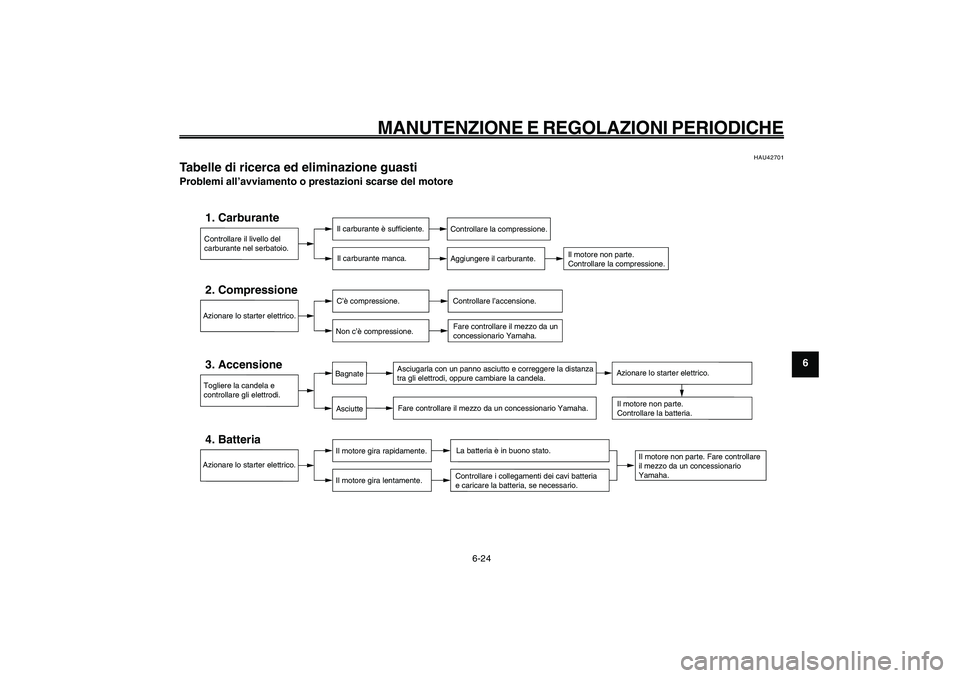

Tabelle di ricerca ed eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria
e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.

6-60
1
2
3
4
5
6
7
8
9
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25

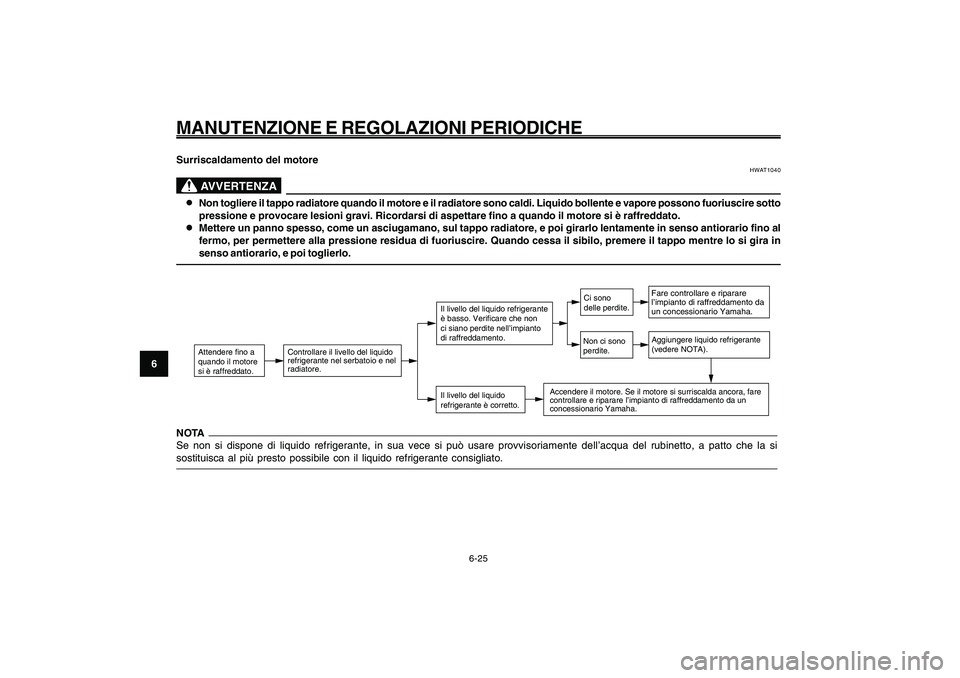

Surriscaldamento del motore
HWAT1040
AVVERTENZA
8 88 8
8Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
8 88 8
8Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in
senso antiorario, e poi toglierlo.NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si
sostituisca al più presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.

7-61
1
2
3
4
5
6
7
8
9
HAU25991

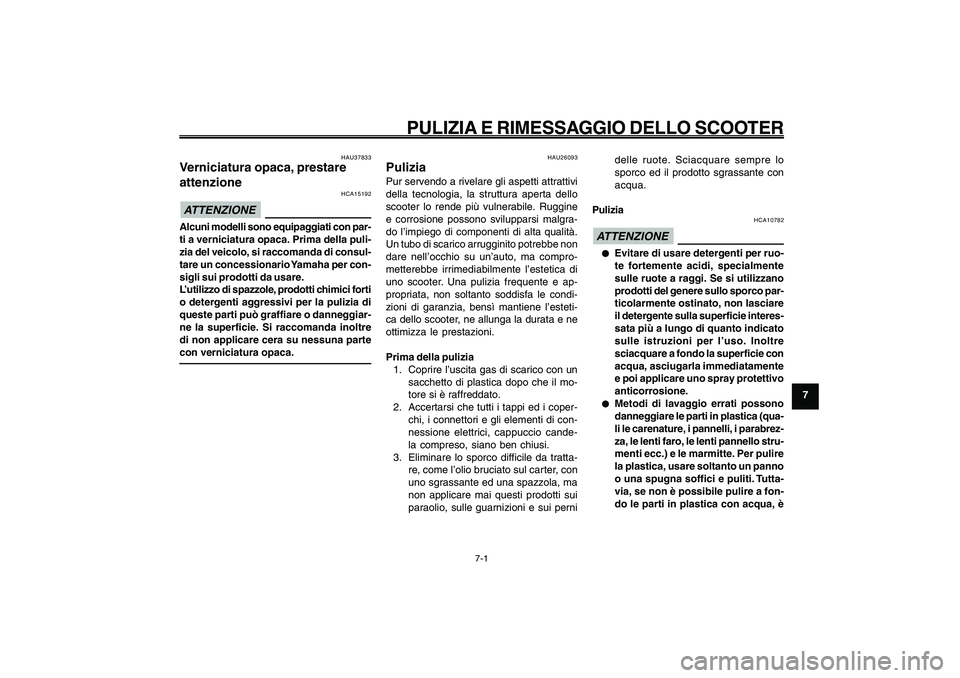

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-1
Verniciatura opaca, prestare attenzione
Pulizia
HAU25991
PULIZIA E RIMESSAGGIO DELLO SCOOTER
HAU37833
Verniciatura opaca, prestare
attenzione
HCA15192
ATTENZIONEAlcuni modelli sono equipaggiati con par-
ti a verniciatura opaca. Prima della puli-
zia del veicolo, si raccomanda di consul-
tare un concessionario Yamaha per con-
sigli sui prodotti da usare.
L’utilizzo di spazzole, prodotti chimici forti
o detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre
di non applicare cera su nessuna parte
con verniciatura opaca.
HAU26093
PuliziaPur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta dello
scooter lo rende più vulnerabile. Ruggine
e corrosione possono svilupparsi malgra-
do l’impiego di componenti di alta qualità.
Un tubo di scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
uno scooter. Una pulizia frequente e ap-
propriata, non soltanto soddisfa le condi-
zioni di garanzia, bensì mantiene l’esteti-
ca dello scooter, ne allunga la durata e ne
ottimizza le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il mo-
tore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i connettori e gli elementi di con-
nessione elettrici, cappuccio cande-
la compreso, siano ben chiusi.
3. Eliminare lo sporco difficile da tratta-
re, come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni e sui pernidelle ruote. Sciacquare sempre lo
sporco ed il prodotto sgrassante con
acqua.
Pulizia
HCA10782
ATTENZIONE● ●● ●
●
Evitare di usare detergenti per ruo-
te fortemente acidi, specialmente
sulle ruote a raggi. Se si utilizzano
prodotti del genere sullo sporco par-
ticolarmente ostinato, non lasciare
il detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie con
acqua, asciugarla immediatamente
e poi applicare uno spray protettivo
anticorrosione.
● ●● ●
●
Metodi di lavaggio errati possono
danneggiare le parti in plastica (qua-
li le carenature, i pannelli, i parabrez-
za, le lenti faro, le lenti pannello stru-
menti ecc.) e le marmitte. Per pulire
la plastica, usare soltanto un panno
o una spugna soffici e puliti. Tutta-
via, se non è possibile pulire a fon-
do le parti in plastica con acqua, è

7-62
1
2
3
4
5
6
7
8
9
HAU25991
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-2
possibile utilizzare un detergente
neutro diluito in acqua. Accertarsi
di sciacquare con abbondante ac-
qua ogni residuo di detergente poi-
ché è dannoso per le parti in plasti-
ca.
● ●● ●
●
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
● ●● ●
●
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcellone,
forcella e freni), componenti elettri-
ci (connettori, elementi di connes-
sione, strumenti, interruttori e luci),
tubi sfiato e ventilazione.
● ●● ●
●
Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o spu-
gne dure che provocherebberoopacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza. Prova-
re il prodotto su una piccola parte
nascosta del parabrezza per accer-
tarsi che non lasci segni. Se il para-
brezza è graffiato, usare un prepa-
rato lucidante di qualità per plastica
dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un
detergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di
difficile accesso. Lo sporco difficile da trat-
tare e gli insetti si eliminano più facilmente
coprendo la superficie interessata con un
panno bagnato qualche minuto prima del-
la pulizia.Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del sale
Poiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosi-
vo in combinazione con l’acqua, ogni vol-
ta che si è utilizzato il mezzo nella pioggia,vicino al mare e su strade su cui è stato
sparso del sale procedere come segue:
NOTA
Il sale sparso sulle strade in inverno può
restarvi fino alla primavera.1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE:
Non usare acqua calda, in quanto
aumenta l’azione corrosiva del
sale.
[HCA10791]
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per pre-
venire la corrosione.
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto as-
sorbente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono eli-
minare persino le scoloriture provo-
cate dal calore sugli impianti di scari-

7-63
1
2
3
4
5
6
7
8
9
HAU25991
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
co di acciaio inox.)
3. Per prevenire la corrosione, consi-
gliamo di applicare uno spray protet-
tivo su tutte le superfici metalliche,
comprese quelle cromate e nichelate.
4. Utilizzare olio spray come detergen-
te universale per eliminare qualsiasi
traccia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
6. Applicare della cera su tutte le super-
fici verniciate.
7. Lasciare asciugare completamente lo
scooter prima di rimessarlo o di co-
prirlo.
HWA10941
AVVERTENZA
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.● ●● ●
●
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se neces-
sario, pulire i dischi freni e i le guar-
nizioni dei freni con un detergente
per dischi freni o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.
● ●● ●
●
Prima di utilizzare lo scooter, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
HCA10800
ATTENZIONE● ●● ●
●
Applicare con parsimonia olio spray
e cera e accertarsi di togliere con
un panno il prodotto in eccesso.
● ●● ●
●
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
● ●● ●
●
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA●
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
●
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione dellacondensa dalla lente.

7-64
1
2
3
4
5
6
7
8
9
HAU25991
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-4
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per preveni-
re l’arrugginimento del serbatoio car-
burante ed il deterioramento del car-
burante.
3. Eseguire le fasi riportate di seguito
per proteggere il cilindro, i segmenti,
ecc. dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la cande-
la sulla testa cilindro in modo che
gli elettrodi siano a massa. (Que-
sto limiterà la formazione di scintil-
le durante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danneggiamenti o infor-
tuni provocati dalle scintille, ac-certarsi di aver messo a massa
gli elettrodi della candela mentre
si fa girare il motore.
[HWA10951]
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei
pedali, come pure del cavalletto late-
rale/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi
sollevare lo scooter in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il
danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla com-
pletamente. Riporla in un locale fre-
sco ed asciutto e caricarla una volta
al mese. Non riporre la batteria in un
ambiente troppo freddo o caldo [meno
di 0 °C (30 °F) oppure più di 30 °C (90
°F)]. Per maggiori informazioni sul
rimessaggio della batteria, vedere
pagina 6-19.
Rimessaggio
HAU36561
RimessaggioA breve termine
Per il rimessaggio, usare sempre un loca-
le fresco e asciutto e, se necessario, pro-
teggere lo scooter dalla polvere con una
copertura che lasci traspirare l’aria.
HCA10820
ATTENZIONE● ●● ●
●
Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo
si copre con una tela cerata quando
è ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
● ●● ●
●
Per prevenire la corrosione, evita-
re scantinati umidi, ricoveri d’ani-
mali (a causa della presenza d’am-
moniaca) e gli ambienti in cui sono
immagazzinati prodotti chimici for-
ti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezio-
ne “Pulizia” del presente capitolo.
