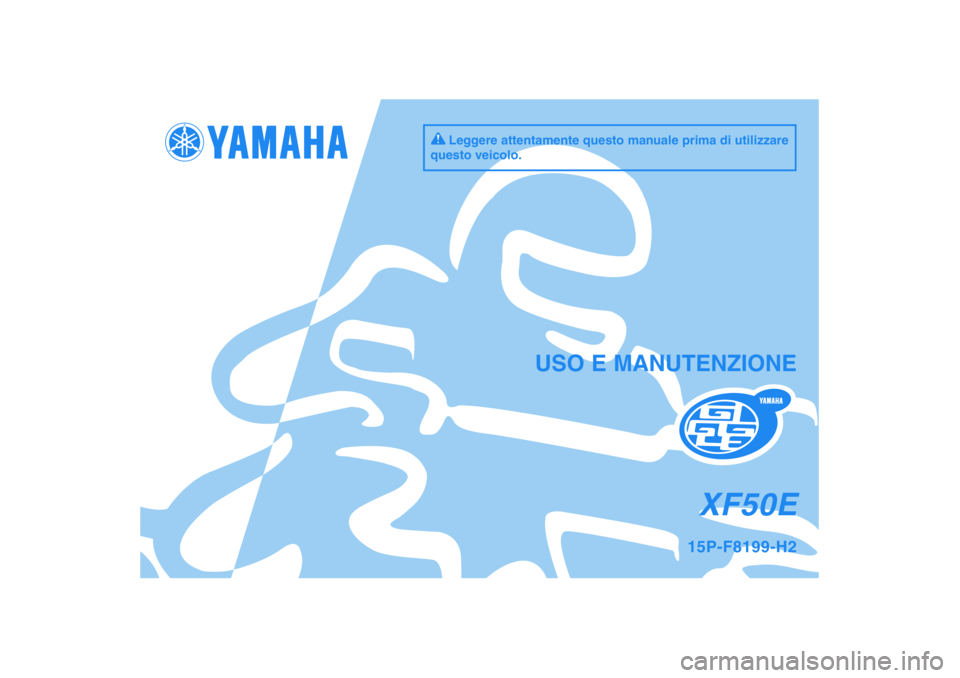

2009 YAMAHA GIGGLE50 Manuale duso (in Italian)

Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
XF50E
USO E MANUTENZIONE
15P-F8199-H2

1
2
3
4
5
6
7
8
9
HAU46090
Q Q Q Q

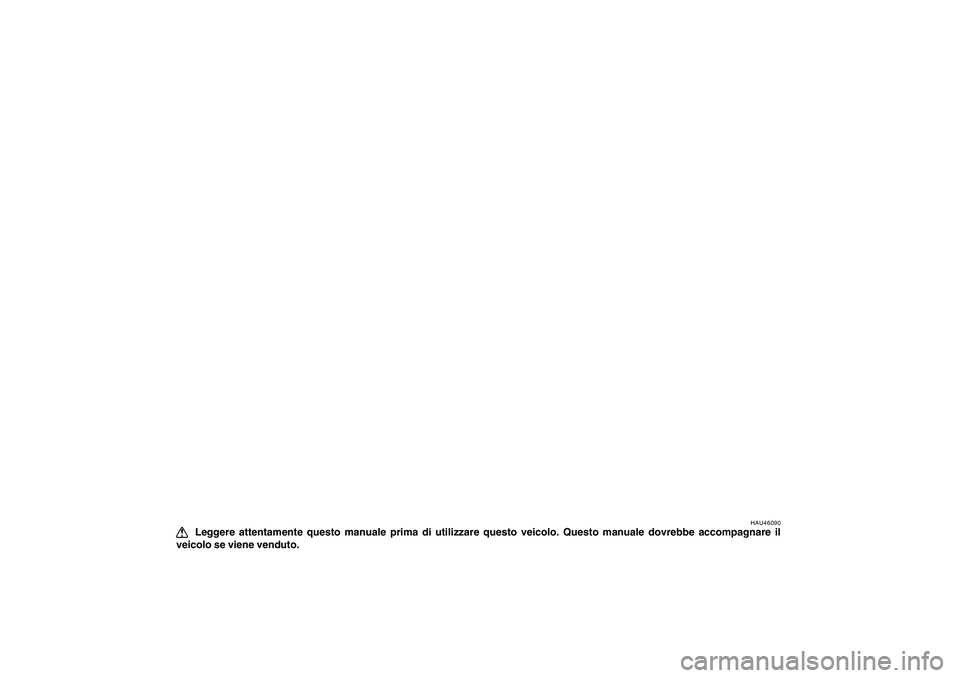

Q Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompagnare il
veicolo se viene venduto.

1
2
3
4
5
6
7
8
9
HAU10050

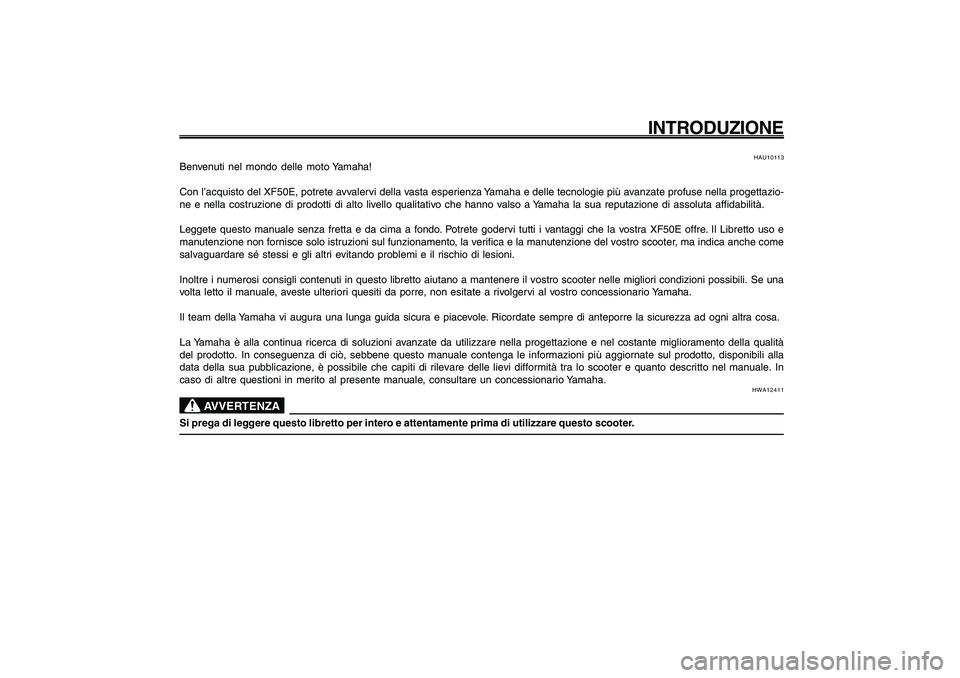

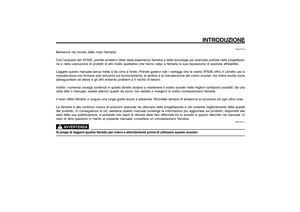

INTRODUZIONE
HAU10113
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XF50E, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazio-
ne e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra XF50E offre. Il Libretto uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una
volta letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità
del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla
data della sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In
caso di altre questioni in merito al presente manuale, consultare un concessionario Yamaha.
HWA12411
AVVERTENZA
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.

1
2
3
4
5
6
7
8
9
Q
HAU10122

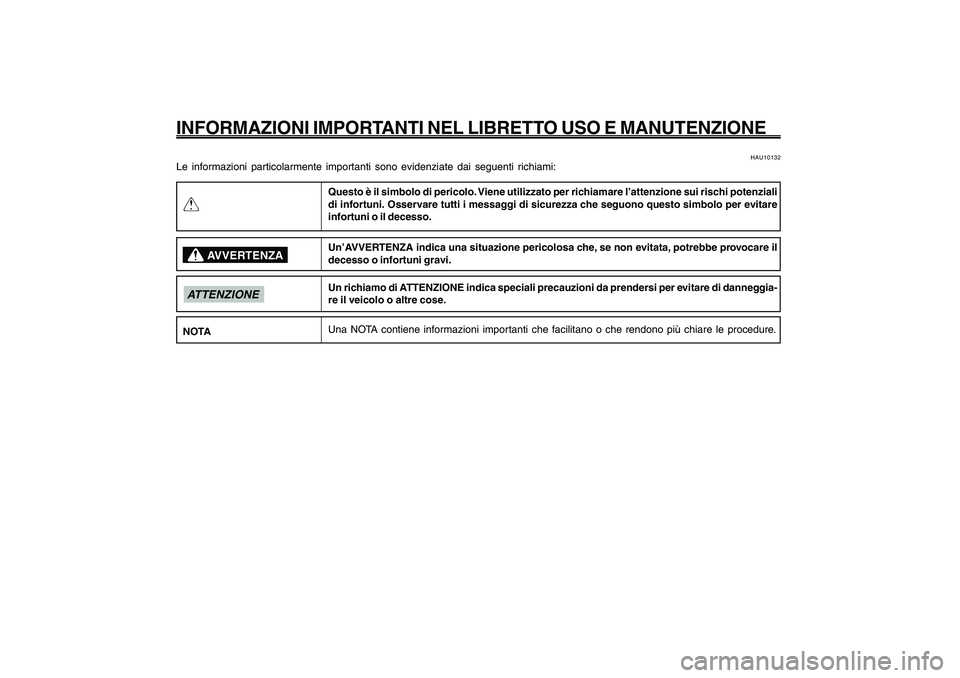

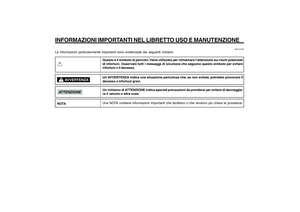

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10132
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi potenziali
di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per evitare
infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
AVVERTENZA
ATTENZIONENOTAUn richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneggia-
re il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.

1
2
3
4
5
6
7
8
9
HAUT1390
XF50E
USO E MANUTENZIONE
©2008 della Yamaha Motor Taiwan Co., Ltd.
1a edizione, Settembre 2008
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Taiwan Co., Ltd.
Stampato in Taiwan.

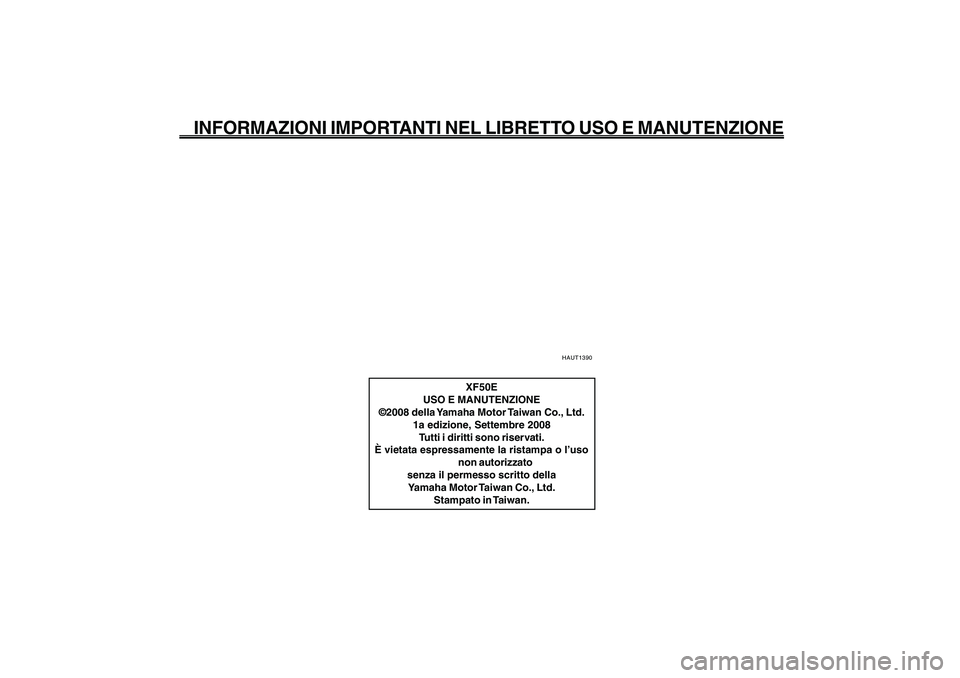

HAU10122
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE

1
2
3
4
5
6
7
8
9INFORMAZIONI DI SICUREZZA ........ 1-1
Ulteriori consigli per una guida
sicura........................................... 1-5
DESCRIZIONE ................................... 2-1

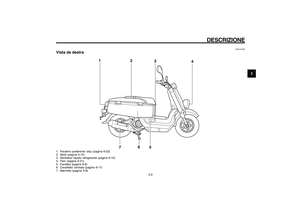

Vista da sinistra ............................... 2-1
Vista da destra ................................ 2-2

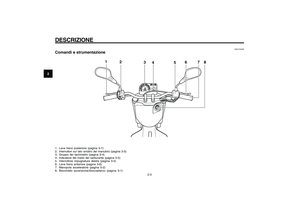

Comandi e strumentazione ............. 2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI........................................... 3-1

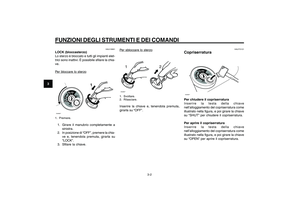

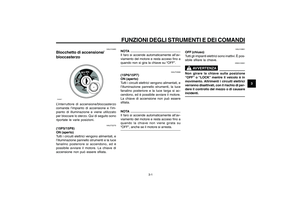

Blocchetto di accensione/
bloccasterzo................................. 3-1
Copriserratura................................. 3-2

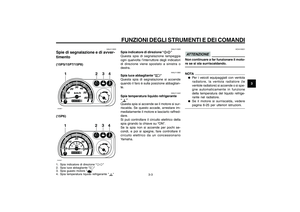

Spie di segnalazione e di
avvertimento................................ 3-3
Gruppo tachimetro .......................... 3-4

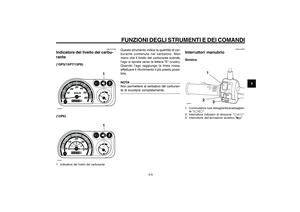

Indicatore del livello del carburante 3-5
Interruttori manubrio ........................ 3-5
Leva del freno anteriore .................. 3-6

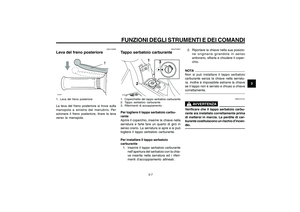

Leva del freno posteriore ................ 3-7
Tappo serbatoio carburante ............ 3-7

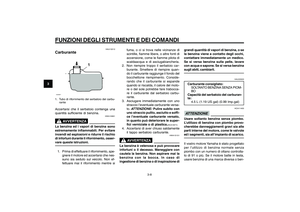

Carburante...................................... 3-8

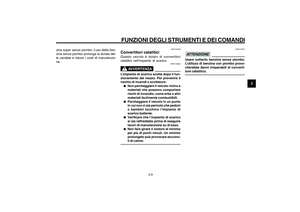

Convertitori catalitici........................ 3-9

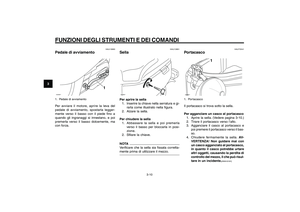

Pedale di avviamento ....................3-10
Sella..............................................3-10
Portacasco .....................................3-10

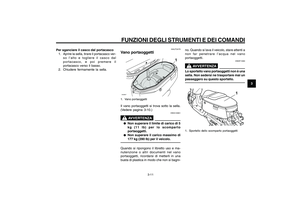

Vano portaoggetti ..........................3-11

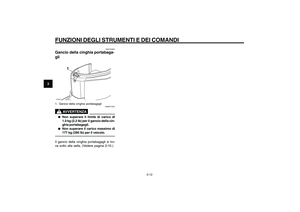

Gancio della cinghia portabagagli3-12
HAU10210

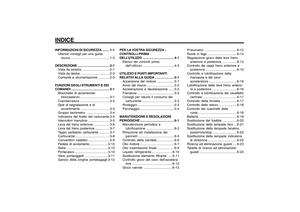

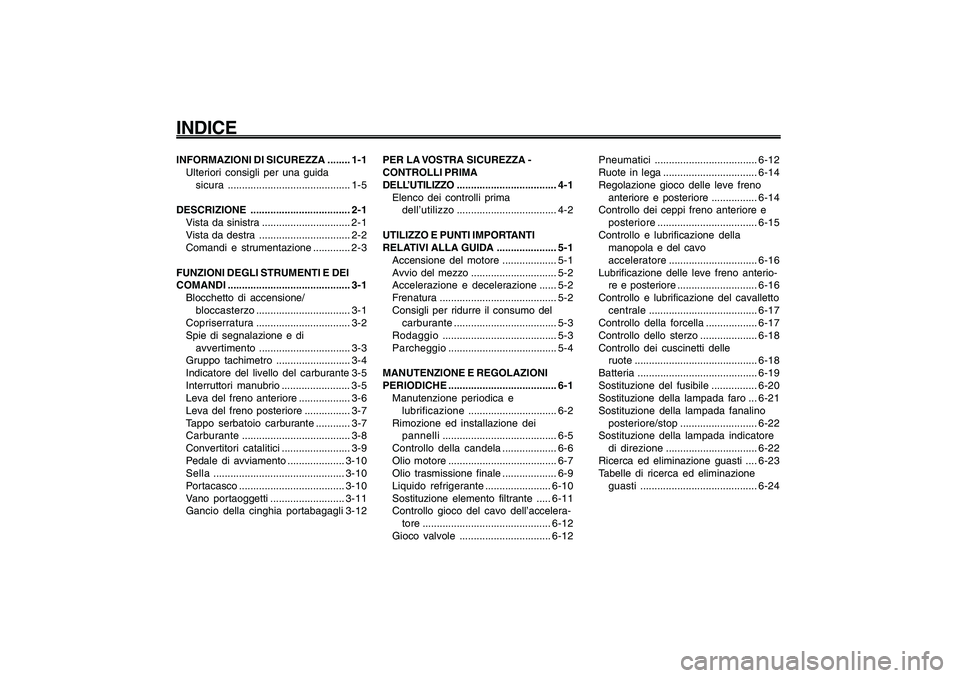

INDICE
PER LA VOSTRA SICUREZZA -
CONTROLLI PRIMA
DELL’UTILIZZO................................... 4-1
Elenco dei controlli prima
dell’utilizzo................................... 4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA ..................... 5-1
Accensione del motore ................... 5-1
Avvio del mezzo .............................. 5-2
Accelerazione e decelerazione...... 5-2
Frenatura......................................... 5-2
Consigli per ridurre il consumo del
carburante.................................... 5-3
Rodaggio........................................ 5-3
Parcheggio...................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE...................................... 6-1

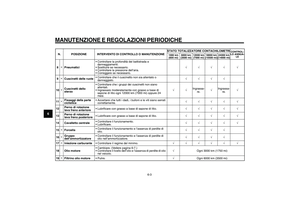

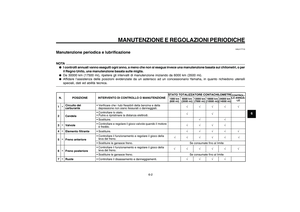

Manutenzione periodica e
lubrificazione............................... 6-2

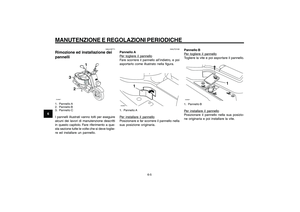

Rimozione ed installazione dei
pannelli........................................ 6-5

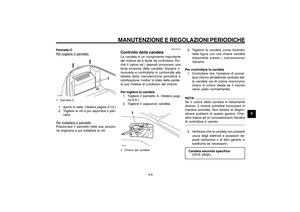

Controllo della candela................... 6-6

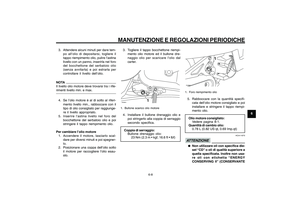

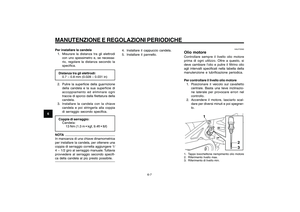

Olio motore ...................................... 6-7

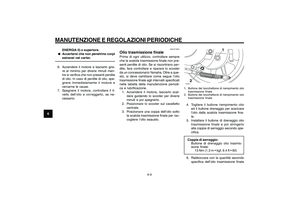

Olio trasmissione finale ................... 6-9

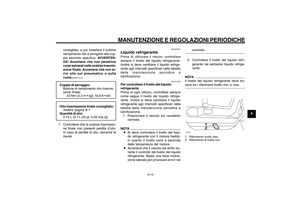

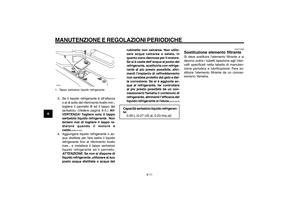

Liquido refrigerante.......................6-10
Sostituzione elemento filtrante .....6-11

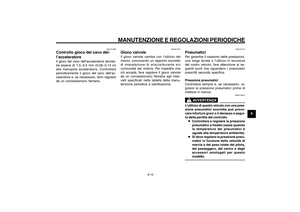

Controllo gioco del cavo dell’accelera-
tore.............................................6-12

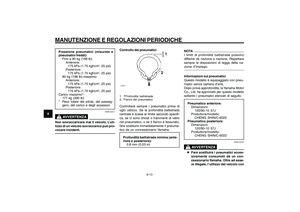

Gioco valvole ................................6-12Pneumatici....................................6-12

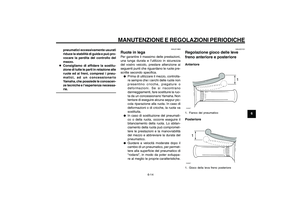

Ruote in lega .................................6-14
Regolazione gioco delle leve freno
anteriore e posteriore ................6-14
Controllo dei ceppi freno anteriore e
posteriore...................................6-15
Controllo e lubrificazione della
manopola e del cavo
acceleratore...............................6-16
Lubrificazione delle leve freno anterio-
re e posteriore ............................6-16

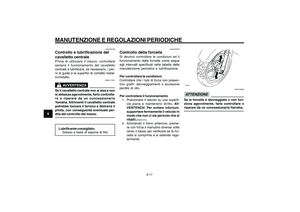

Controllo e lubrificazione del cavalletto
centrale......................................6-17
Controllo della forcella..................6-17

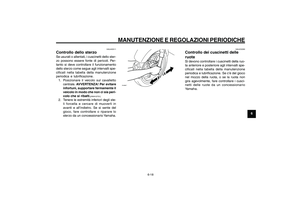

Controllo dello sterzo ....................6-18
Controllo dei cuscinetti delle
ruote...........................................6-18

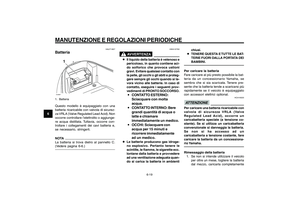

Batteria..........................................6-19

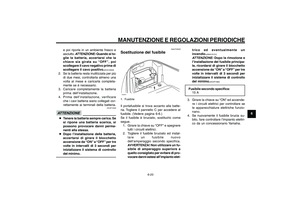

Sostituzione del fusibile ................6-20

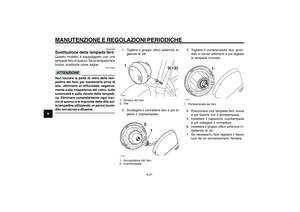

Sostituzione della lampada faro ...6-21

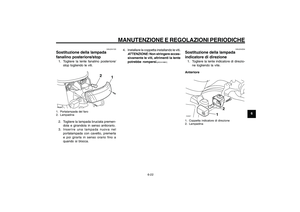

Sostituzione della lampada fanalino
posteriore/stop...........................6-22
Sostituzione della lampada indicatore
di direzione................................6-22

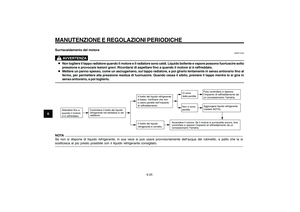

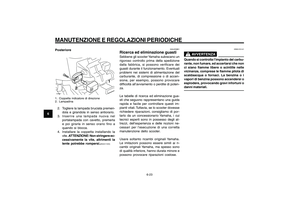

Ricerca ed eliminazione guasti ....6-23

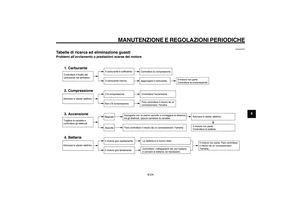

Tabelle di ricerca ed eliminazione
guasti.........................................6-24

1
2
3
4
5
6
7
8
9
HAU10210
INDICE

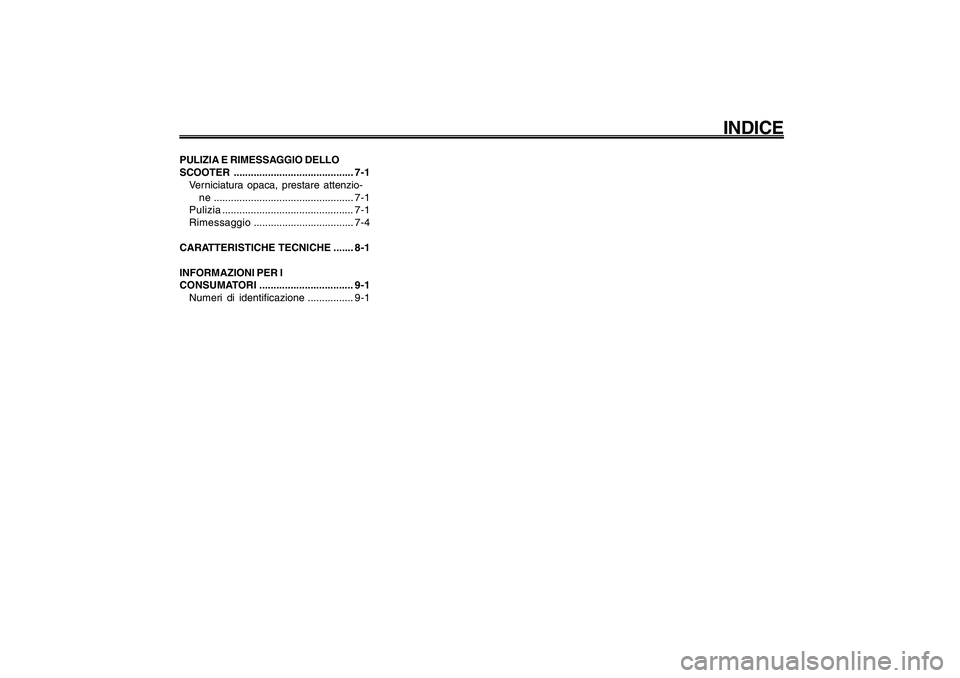

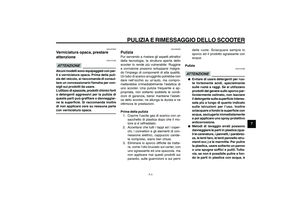

PULIZIA E RIMESSAGGIO DELLO
SCOOTER.......................................... 7-1
Verniciatura opaca, prestare attenzio-
ne ................................................. 7-1

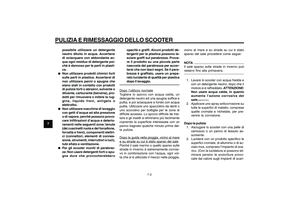

Pulizia.............................................. 7-1

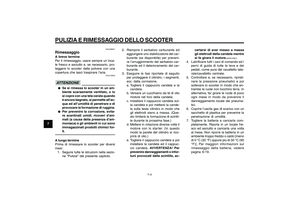

Rimessaggio................................... 7-4

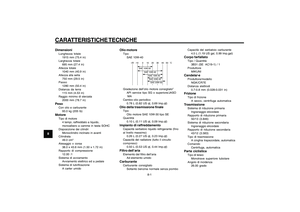

CARATTERISTICHE TECNICHE ....... 8-1
INFORMAZIONI PER I
CONSUMATORI................................. 9-1

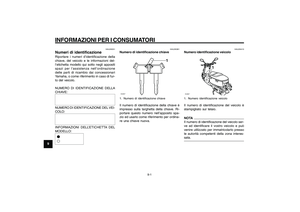

Numeri di identificazione................ 9-1

1-8
1
2
3
4
5
6
7
8
9
HAU10221
Q QQ Q
Q

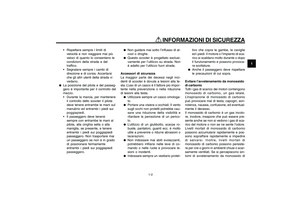

INFORMAZIONI DI SICUREZZA
1-1
Informazioni di sicurezza
HAU10221
Q QQ Q
Q
INFORMAZIONI DI SICUREZZA

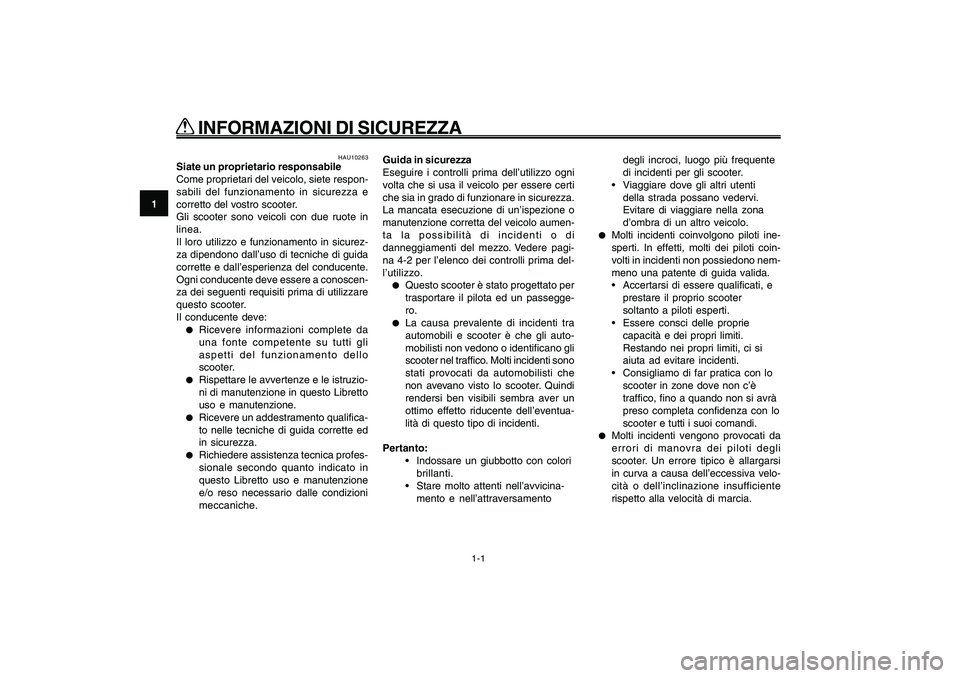

HAU10263

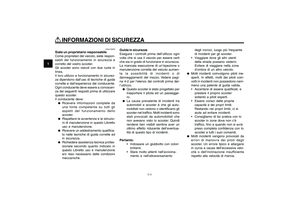

Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e
corretto del vostro scooter.
Gli scooter sono veicoli con due ruote in
linea.
Il loro utilizzo e funzionamento in sicurez-
za dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:●
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello
scooter.
●
Rispettare le avvertenze e le istruzio-
ni di manutenzione in questo Libretto
uso e manutenzione.
●
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
●
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumen-
ta la possibilità di incidenti o di
danneggiamenti del mezzo. Vedere pagi-
na 4-2 per l’elenco dei controlli prima del-
l’utilizzo.
●
Questo scooter è stato progettato per
trasportare il pilota ed un passegge-
ro.
●
La causa prevalente di incidenti tra
automobili e scooter è che gli auto-
mobilisti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che
non avevano visto lo scooter. Quindi
rendersi ben visibili sembra aver un
ottimo effetto riducente dell’eventua-
lità di questo tipo di incidenti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamentodegli incroci, luogo più frequente
di incidenti per gli scooter.
Viaggiare dove gli altri utenti
della strada possano vedervi.
Evitare di viaggiare nella zona
d’ombra di un altro veicolo.
●
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coin-
volti in incidenti non possiedono nem-
meno una patente di guida valida.
Accertarsi di essere qualificati, e
prestare il proprio scooter
soltanto a piloti esperti.
Essere consci delle proprie
capacità e dei propri limiti.
Restando nei propri limiti, ci si
aiuta ad evitare incidenti.
Consigliamo di far pratica con lo
scooter in zone dove non c’è
traffico, fino a quando non si avrà
preso completa confidenza con lo
scooter e tutti i suoi comandi.
●
Molti incidenti vengono provocati da
errori di manovra dei piloti degli
scooter. Un errore tipico è allargarsi
in curva a causa dell’eccessiva velo-
cità o dell’inclinazione insufficiente
rispetto alla velocità di marcia.
