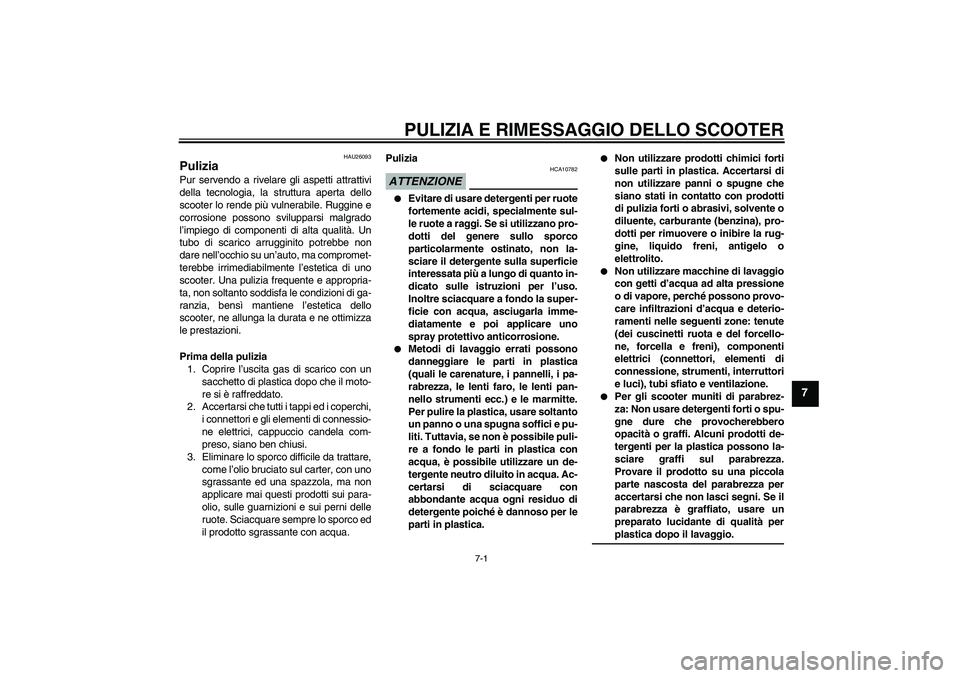

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-1
7
HAU26093
Pulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta dello
scooter lo rende più vulnerabile. Ruggine e
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo di scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compromet-
terebbe irrimediabilmente l’estetica di uno
scooter. Una pulizia frequente e appropria-
ta, non soltanto soddisfa le condizioni di ga-
ranzia, bensì mantiene l’estetica dello
scooter, ne allunga la durata e ne ottimizza
le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i connettori e gli elementi di connessio-
ne elettrici, cappuccio candela com-
preso, siano ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE
HCA10782


Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.


Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.


Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.


Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.


Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o spu-
gne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità perplastica dopo il lavaggio.
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM

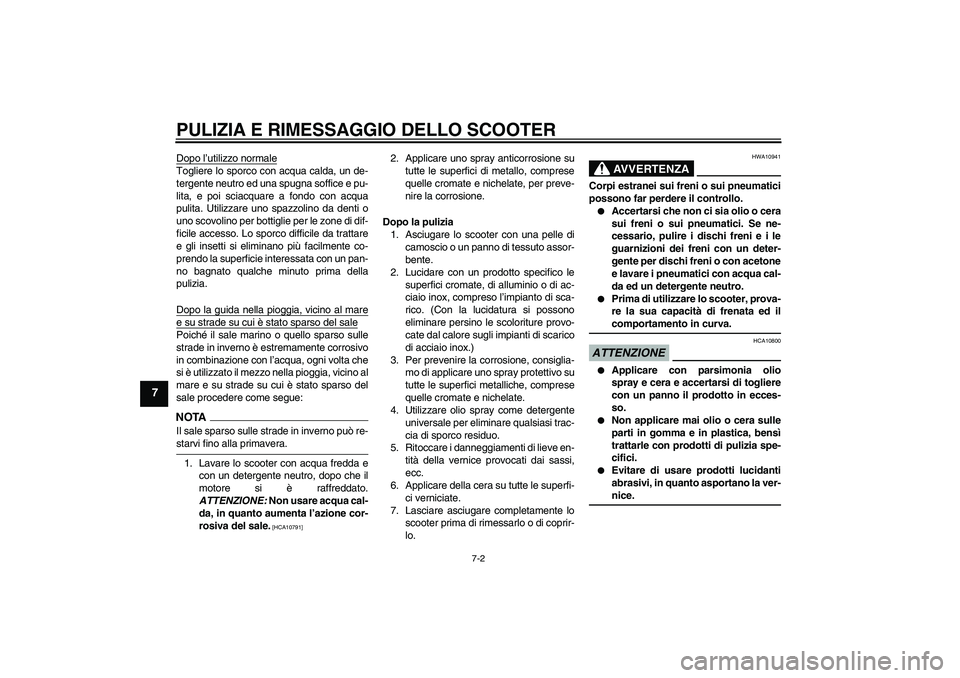

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-2
7
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue:NOTAIl sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l’azione cor-
rosiva del sale.
[HCA10791]
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente lo
scooter prima di rimessarlo o di coprir-
lo.
AVVERTENZA
HWA10941
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.

Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi freni e i le
guarnizioni dei freni con un deter-
gente per dischi freni o con acetone
e lavare i pneumatici con acqua cal-
da ed un detergente neutro.


Prima di utilizzare lo scooter, prova-
re la sua capacità di frenata ed ilcomportamento in curva.
ATTENZIONE
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
U3C6H1H0.book Page 2 Wednesday, August 6, 2008 10:54 AM

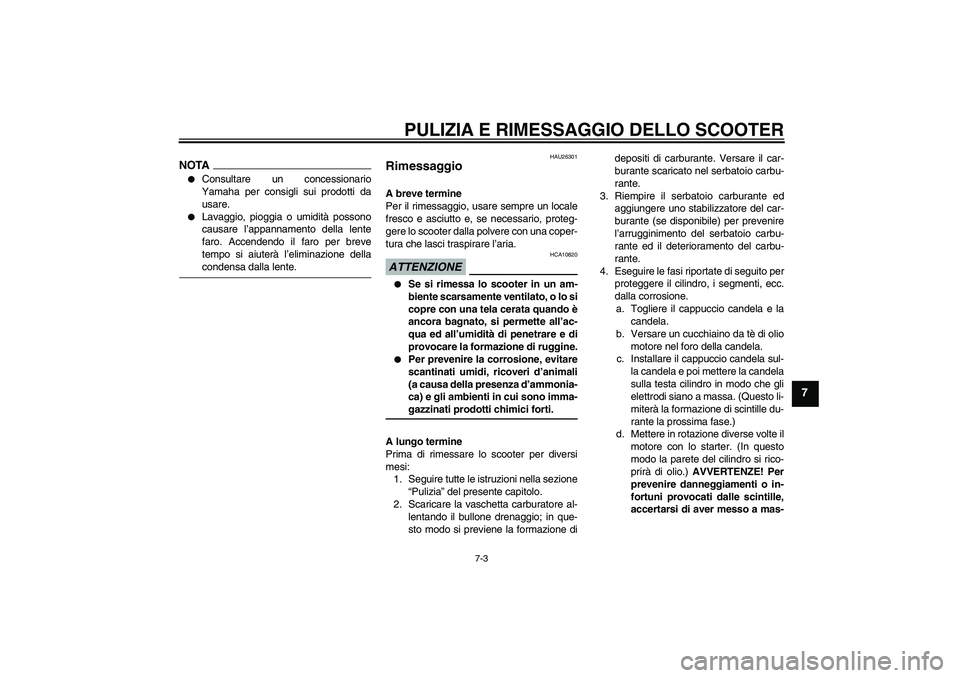

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
NOTA

Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.


Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione dellacondensa dalla lente.
HAU26301
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una coper-
tura che lasci traspirare l’aria.ATTENZIONE
HCA10820


Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Scaricare la vaschetta carburatore al-
lentando il bullone drenaggio; in que-
sto modo si previene la formazione didepositi di carburante. Versare il car-
burante scaricato nel serbatoio carbu-
rante.
3. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
4. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZE! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
U3C6H1H0.book Page 3 Wednesday, August 6, 2008 10:54 AM

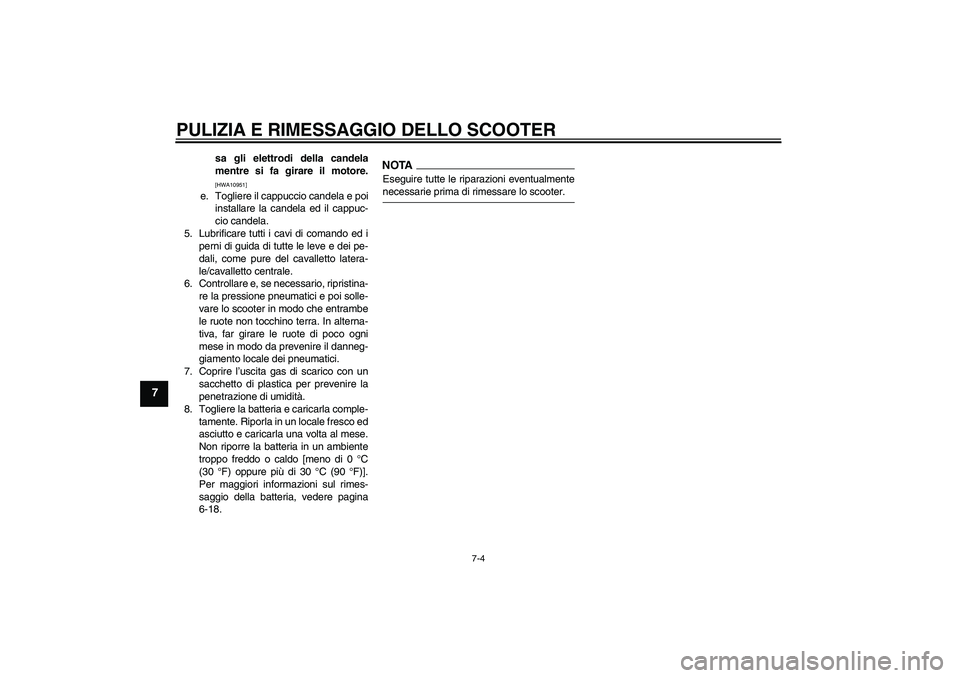

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-4
7
sa gli elettrodi della candela
mentre si fa girare il motore.[HWA10951]
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
5. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
6. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare lo scooter in modo che entrambe
le ruote non tocchino terra. In alterna-
tiva, far girare le ruote di poco ogni
mese in modo da prevenire il danneg-
giamento locale dei pneumatici.
7. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
8. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-18.
NOTAEseguire tutte le riparazioni eventualmentenecessarie prima di rimessare lo scooter.
U3C6H1H0.book Page 4 Wednesday, August 6, 2008 10:54 AM

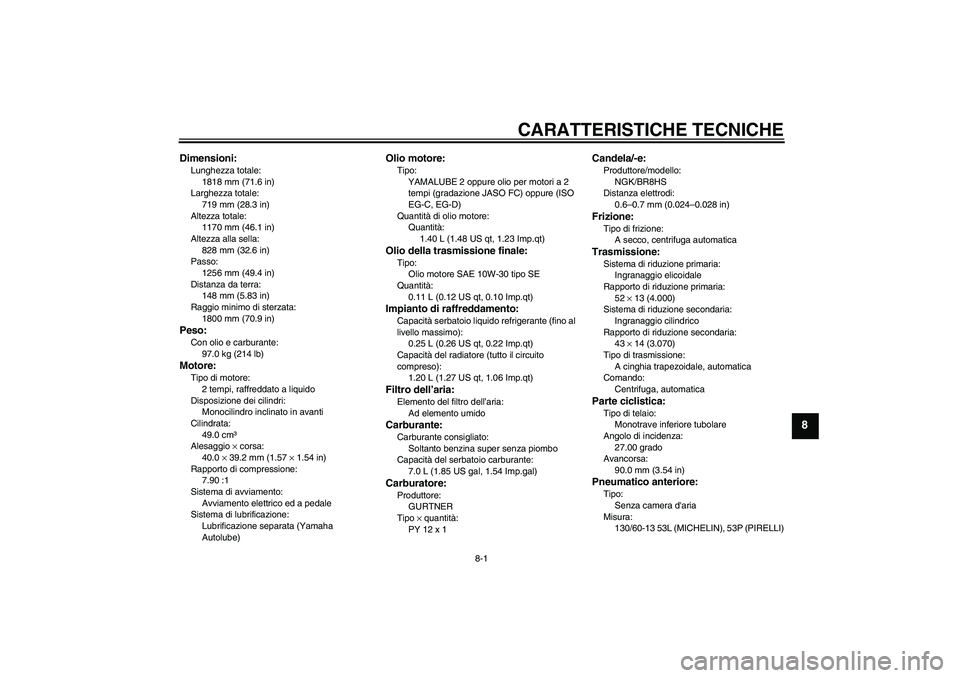

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
1818 mm (71.6 in)
Larghezza totale:
719 mm (28.3 in)
Altezza totale:
1170 mm (46.1 in)
Altezza alla sella:
828 mm (32.6 in)
Passo:
1256 mm (49.4 in)
Distanza da terra:
148 mm (5.83 in)
Raggio minimo di sterzata:
1800 mm (70.9 in)Peso:Con olio e carburante:
97.0 kg (214 lb)Motore:Tipo di motore:
2 tempi, raffreddato a liquido
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
49.0 cm³
Alesaggio × corsa:
40.0 × 39.2 mm (1.57 × 1.54 in)
Rapporto di compressione:
7.90 :1
Sistema di avviamento:
Avviamento elettrico ed a pedale
Sistema di lubrificazione:
Lubrificazione separata (Yamaha
Autolube)
Olio motore:Tipo:
YAMALUBE 2 oppure olio per motori a 2
tempi (gradazione JASO FC) oppure (ISO
EG-C, EG-D)
Quantità di olio motore:
Quantità:
1.40 L (1.48 US qt, 1.23 Imp.qt)Olio della trasmissione finale:Tipo:
Olio motore SAE 10W-30 tipo SE
Quantità:
0.11 L (0.12 US qt, 0.10 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
1.20 L (1.27 US qt, 1.06 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento umidoCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
7.0 L (1.85 US gal, 1.54 Imp.gal)Carburatore:Produttore:
GURTNER
Tipo × quantità:
PY 12 x 1
Candela/-e:Produttore/modello:
NGK/BR8HS
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
A secco, centrifuga automaticaTrasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
52 × 13 (4.000)
Sistema di riduzione secondaria:
Ingranaggio cilindrico
Rapporto di riduzione secondaria:
43 × 14 (3.070)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automaticaParte ciclistica:Tipo di telaio:
Monotrave inferiore tubolare
Angolo di incidenza:
27.00 grado
Avancorsa:
90.0 mm (3.54 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
130/60-13 53L (MICHELIN), 53P (PIRELLI)
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM

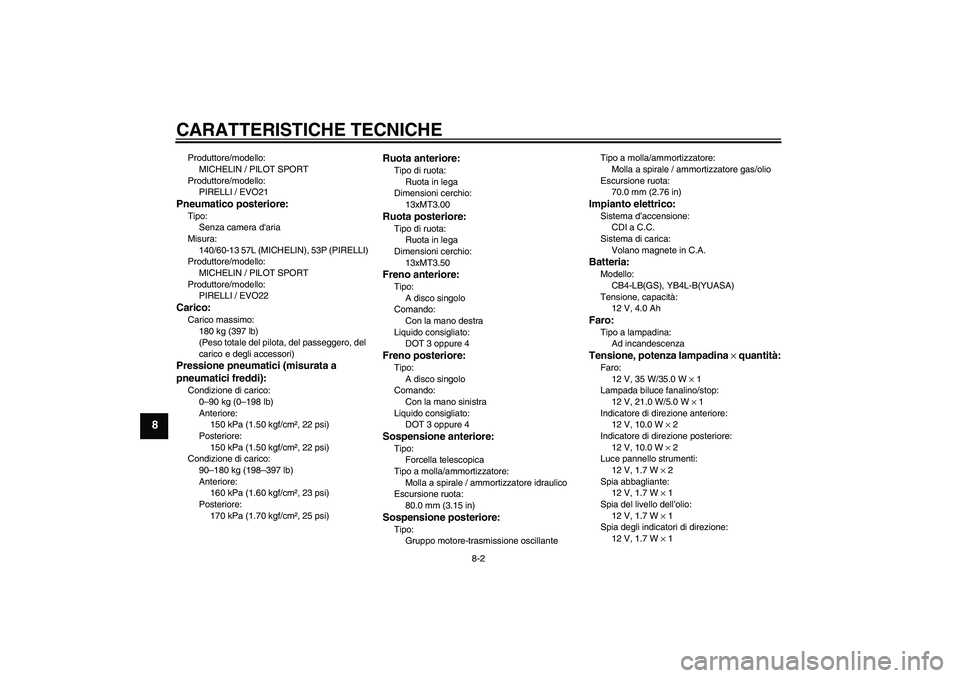

CARATTERISTICHE TECNICHE
8-2
8
Produttore/modello:
MICHELIN / PILOT SPORT
Produttore/modello:
PIRELLI / EVO21Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
140/60-13 57L (MICHELIN), 53P (PIRELLI)
Produttore/modello:
MICHELIN / PILOT SPORT
Produttore/modello:
PIRELLI / EVO22Carico:Carico massimo:
180 kg (397 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
150 kPa (1.50 kgf/cm², 22 psi)
Posteriore:
150 kPa (1.50 kgf/cm², 22 psi)
Condizione di carico:
90–180 kg (198–397 lb)
Anteriore:
160 kPa (1.60 kgf/cm², 23 psi)
Posteriore:
170 kPa (1.70 kgf/cm², 25 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13xMT3.00Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13xMT3.50Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 3 oppure 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 3 oppure 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
80.0 mm (3.15 in)Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillanteTipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
70.0 mm (2.76 in)
Impianto elettrico:Sistema d’accensione:
CDI a C.C.
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
CB4-LB(GS), YB4L-B(YUASA)
Tensione, capacità:
12 V, 4.0 AhFaro:Tipo a lampadina:
Ad incandescenzaTensione, potenza lampadina × quantità:Faro:
12 V, 35 W/35.0 W × 1
Lampada biluce fanalino/stop:
12 V, 21.0 W/5.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce pannello strumenti:
12 V, 1.7 W × 2
Spia abbagliante:
12 V, 1.7 W × 1
Spia del livello dell’olio:
12 V, 1.7 W × 1
Spia degli indicatori di direzione:
12 V, 1.7 W × 1
U3C6H1H0.book Page 2 Wednesday, August 6, 2008 10:54 AM

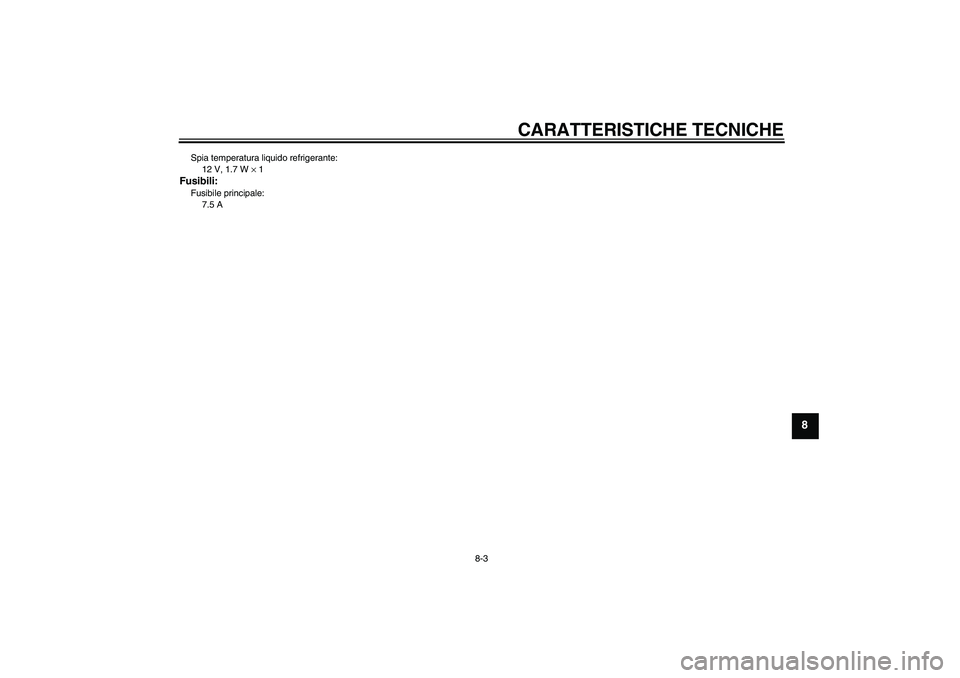

CARATTERISTICHE TECNICHE
8-3
8
Spia temperatura liquido refrigerante:
12 V, 1.7 W × 1Fusibili:Fusibile principale:
7.5 A
U3C6H1H0.book Page 3 Wednesday, August 6, 2008 10:54 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTA
Il numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-rità competenti della zona interessata.
1. Numero d’identificazione chiave
1
ZAUM0070
1. Numero identificazione veicolo1ZAUM0287
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM
