2009 YAMAHA AEROX50 Manuale duso (in Italian)

PANTONE285CVC
YQ50
YQ50L
USO E MANUTENZIONE
3C6-F8199-H1
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.

U3C6H1H0.book Page 2 Wednesday, August 6, 2008 10:54 AM

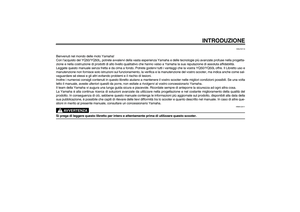

INTRODUZIONE
HAU10113
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YQ50/YQ50L, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progetta-
zione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YQ50/YQ50L offre. Il Libretto uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come sal-
vaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12411
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM

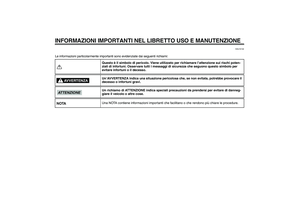

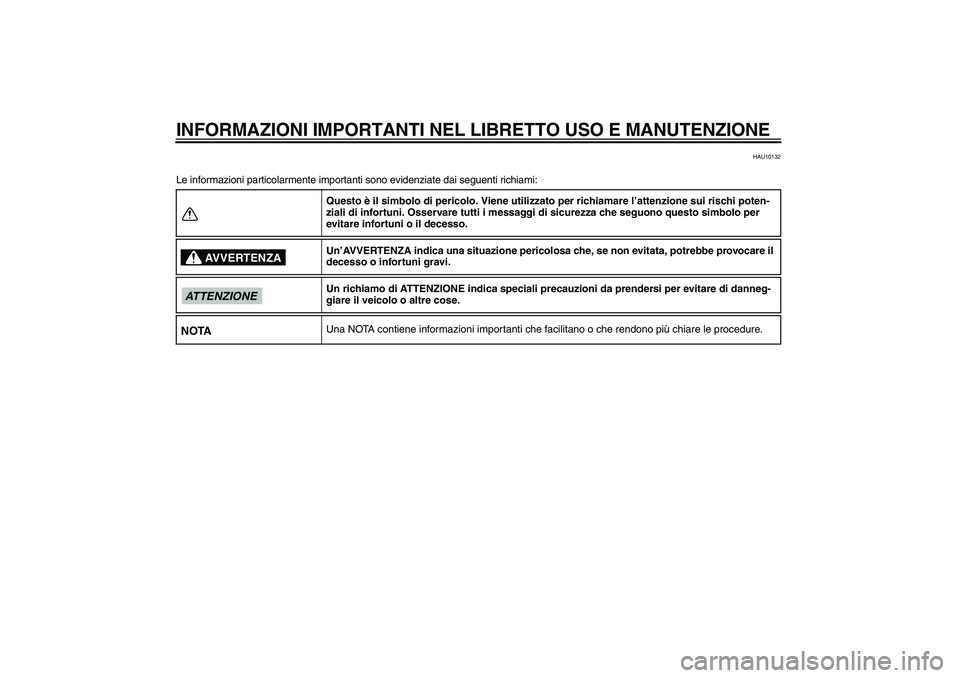

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10132
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per
evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM

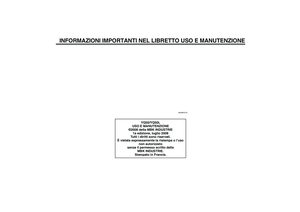

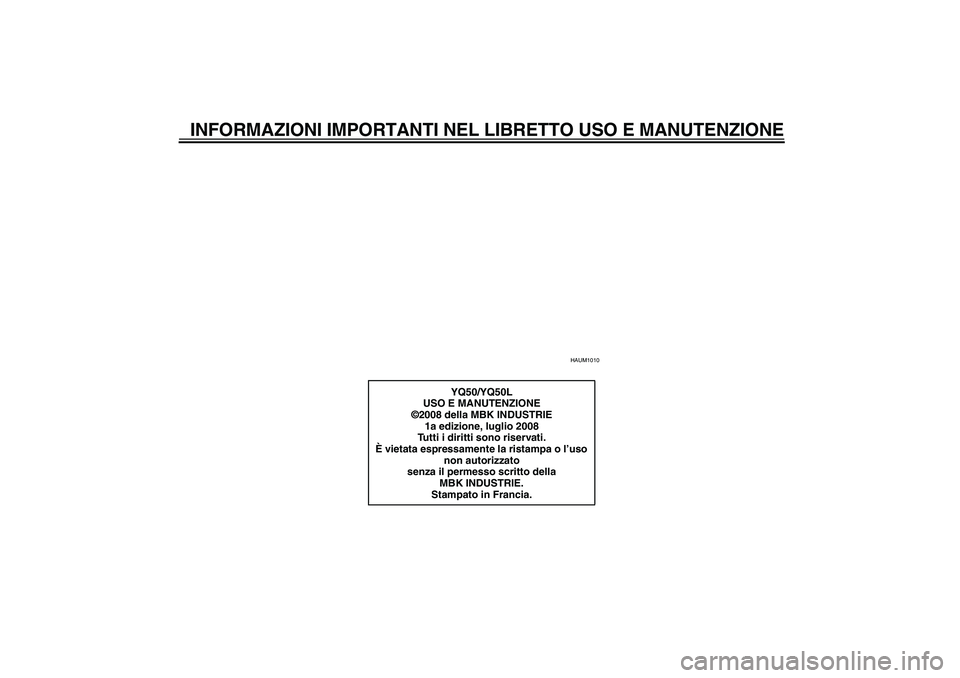

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAUM1010
YQ50/YQ50L
USO E MANUTENZIONE
©2008 della MBK INDUSTRIE
1a edizione, luglio 2008
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
MBK INDUSTRIE.
Stampato in Francia.
U3C6H1H0.book Page 2 Wednesday, August 6, 2008 10:54 AM

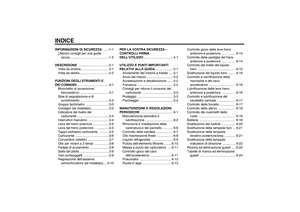

INDICEINFORMAZIONI DI SICUREZZA ......1-1

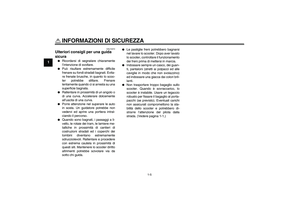

Ulteriori consigli per una guida
sicura ...........................................1-5
DESCRIZIONE ..................................2-1

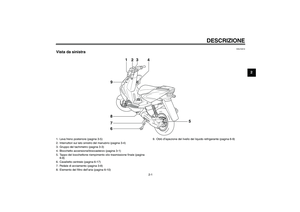

Vista da sinistra ...............................2-1

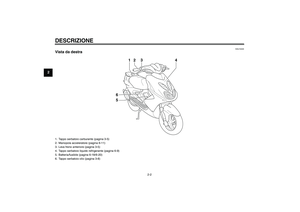

Vista da destra.................................2-2
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI....................................3-1

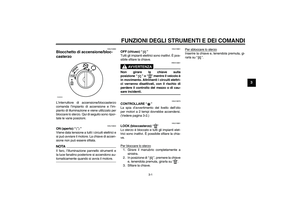

Blocchetto di accensione/
bloccasterzo ................................3-1

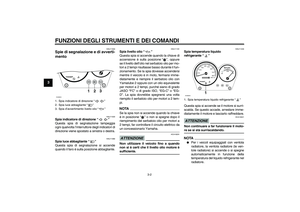

Spie di segnalazione e di
avvertimento ................................3-2

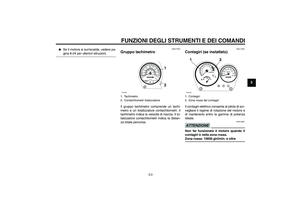

Gruppo tachimetro ..........................3-3
Contagiri (se installato) ....................3-3

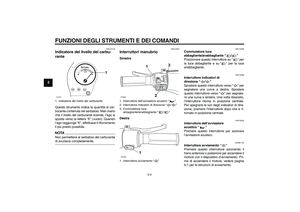

Indicatore del livello del
carburante ...................................3-4
Interruttori manubrio .......................3-4

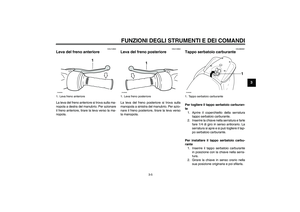

Leva del freno anteriore ..................3-5
Leva del freno posteriore ................3-5
Tappo serbatoio carburante ...........3-5

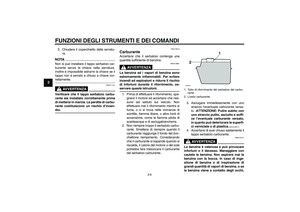

Carburante ......................................3-6

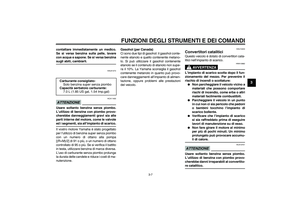

Convertitori catalitici .......................3-7

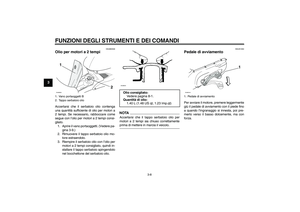

Olio per motori a 2 tempi ................3-8
Pedale di avviamento .....................3-8

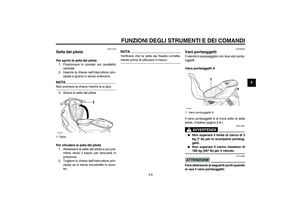

Sella del pilota ................................3-9
Vani portaoggetti ............................3-9

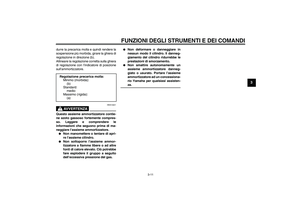

Regolazione dell’assieme

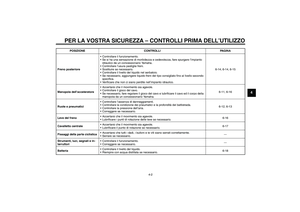

ammortizzatore (se installato) ....3-10PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.................... 5-1

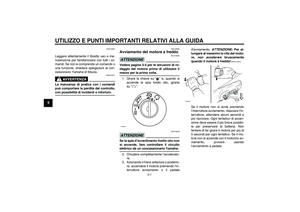

Avviamento del motore a freddo .... 5-1
Avvio del mezzo ............................. 5-2
Accelerazione e decelerazione ...... 5-2
Frenatura ........................................ 5-2

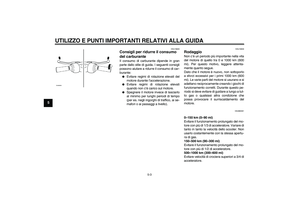

Consigli per ridurre il consumo del
carburante ................................... 5-3
Rodaggio ........................................ 5-3

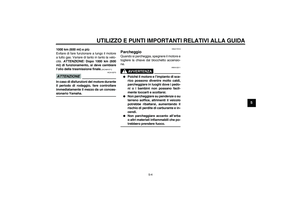

Parcheggio ..................................... 5-4

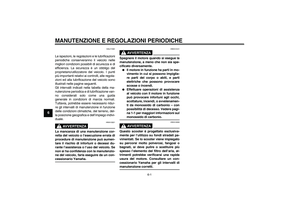

MANUTENZIONE E REGOLAZIONI
PERIODICHE..................................... 6-1

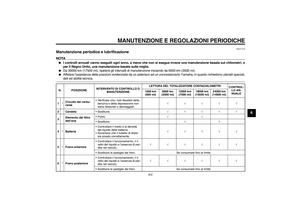

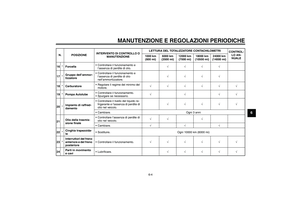

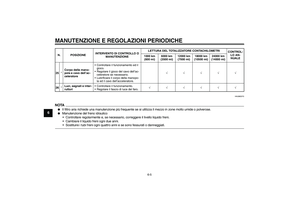

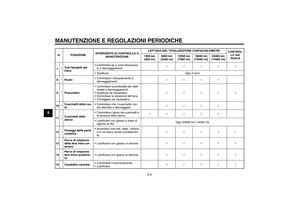

Manutenzione periodica e
lubrificazione ............................... 6-2

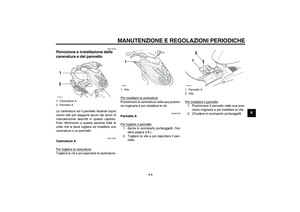

Rimozione e installazione della
carenatura e del pannello ........... 6-6

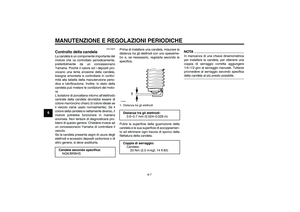

Controllo della candela ................... 6-7

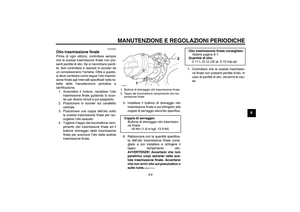

Olio trasmissione finale .................. 6-8

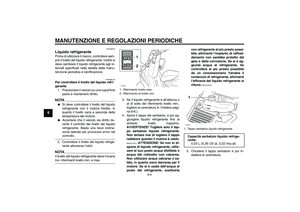

Liquido refrigerante ........................ 6-9

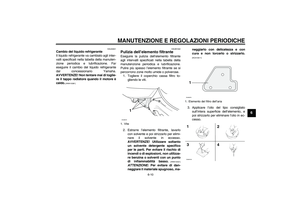

Pulizia dell’elemento filtrante ........ 6-10

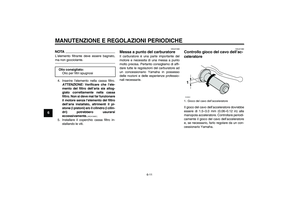

Messa a punto del carburatore .... 6-11
Controllo gioco del cavo
dell’acceleratore ........................ 6-11

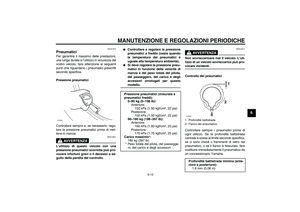

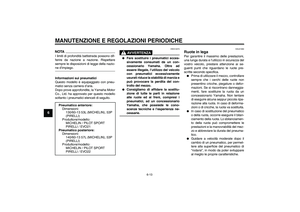

Pneumatici ................................... 6-12

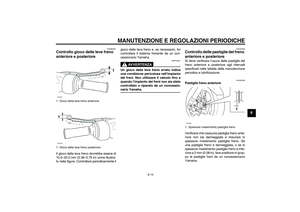

Ruote in lega ................................ 6-13Controllo gioco delle leve freno
anteriore e posteriore ............... 6-14
Controllo delle pastiglie del freno
anteriore e posteriore ............... 6-14

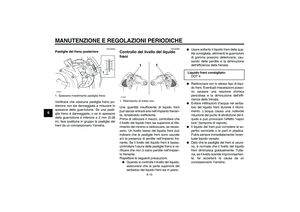

Controllo del livello del liquido
freni .......................................... 6-15

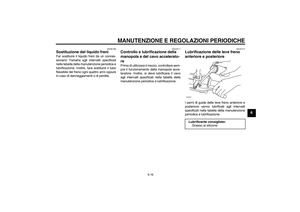

Sostituzione del liquido freni ........ 6-16
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-16
Lubrificazione delle leve freno
anteriore e posteriore ............... 6-16

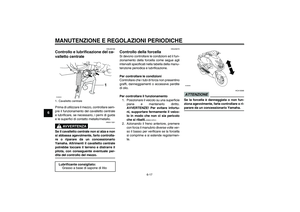

Controllo e lubrificazione del
cavalletto centrale .................... 6-17
Controllo della forcella ................. 6-17

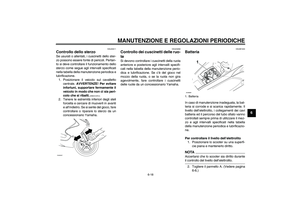

Controllo dello sterzo ................... 6-18
Controllo dei cuscinetti delle
ruote ......................................... 6-18

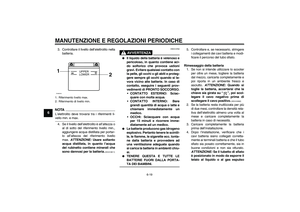

Batteria ........................................ 6-18

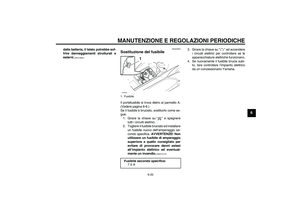

Sostituzione del fusibile ............... 6-20

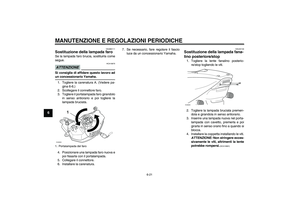

Sostituzione della lampada faro ... 6-21
Sostituzione della lampada
fanalino posteriore/stop ............ 6-21

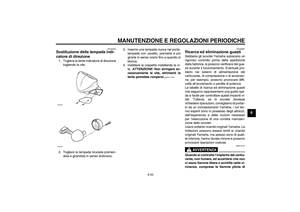

Sostituzione della lampada
indicatore di direzione .............. 6-22
Ricerca ed eliminazione guasti .... 6-22

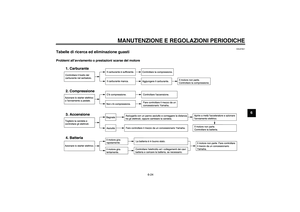

Tabelle di ricerca ed eliminazione
guasti ........................................ 6-24U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM

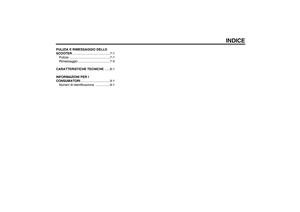

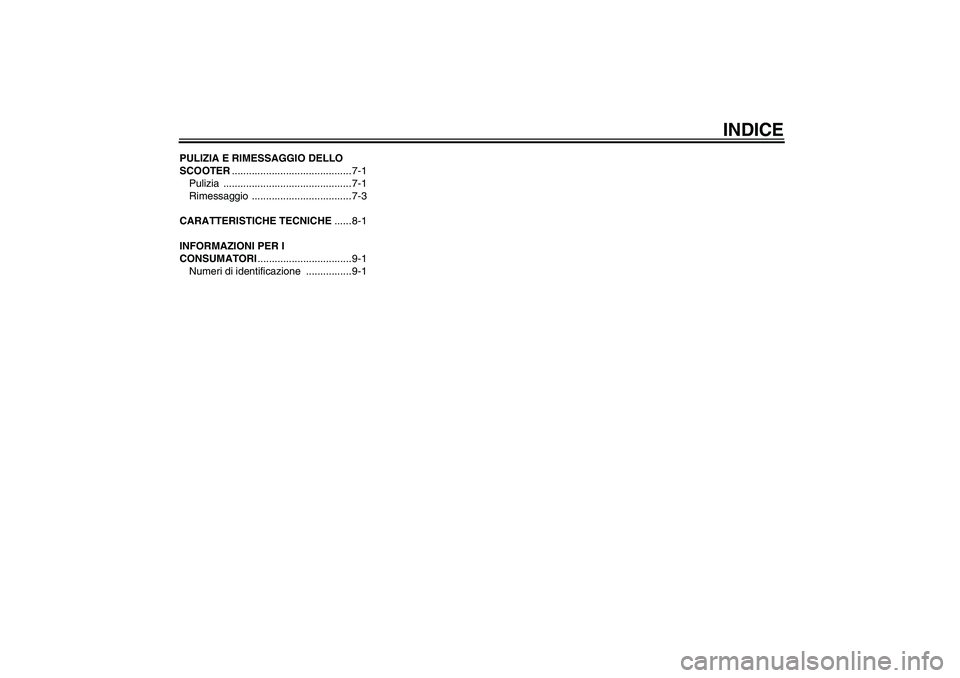

INDICE

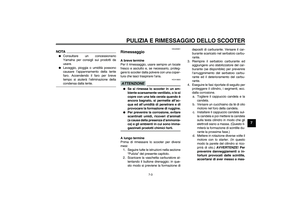

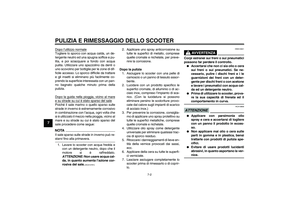

PULIZIA E RIMESSAGGIO DELLO
SCOOTER.......................................... 7-1

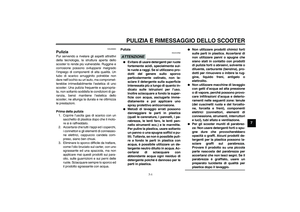

Pulizia ............................................. 7-1
Rimessaggio ................................... 7-3

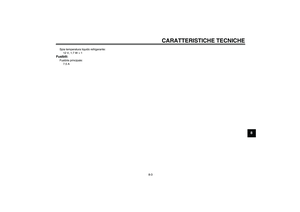

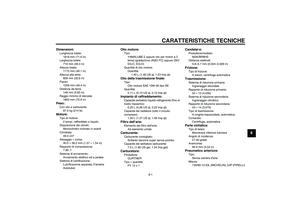

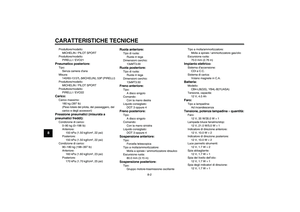

CARATTERISTICHE TECNICHE ...... 8-1
INFORMAZIONI PER I
CONSUMATORI.................................9-1

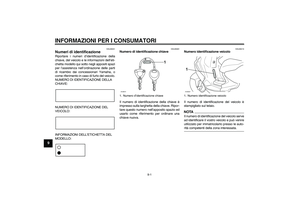

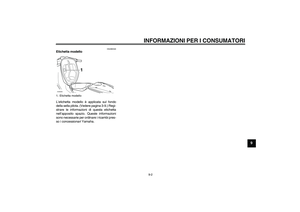

Numeri di identificazione ................9-1
U3C6H1H0.book Page 2 Wednesday, August 6, 2008 10:54 AM

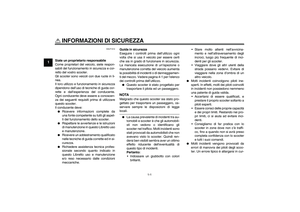

1-1
1

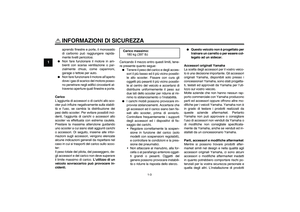

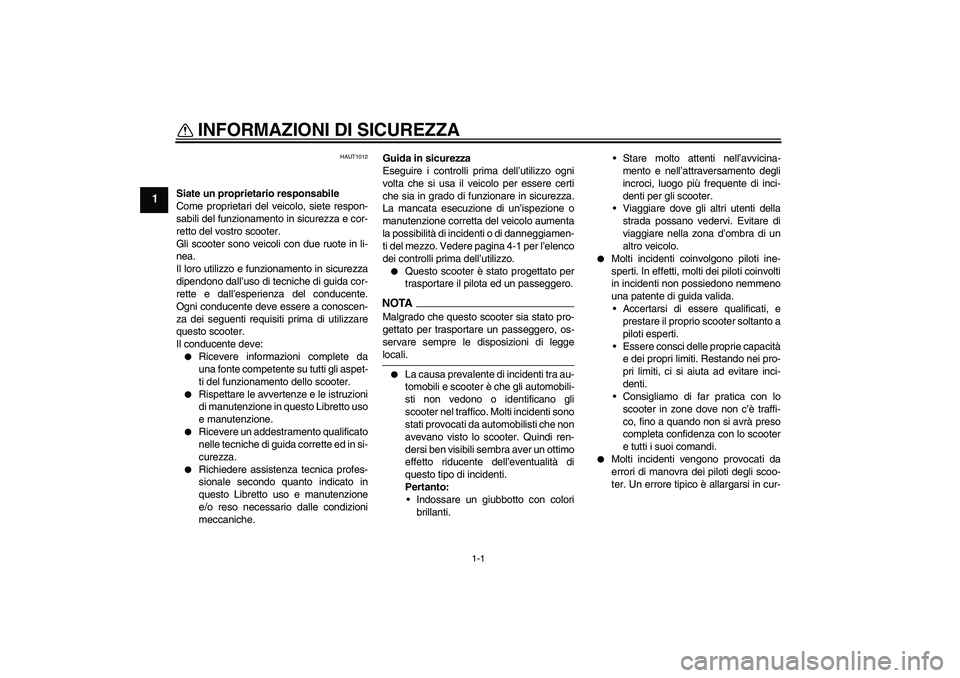

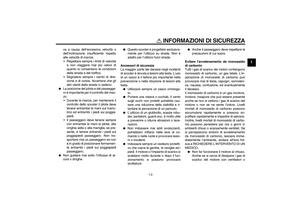

INFORMAZIONI DI SICUREZZA
HAUT1012
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:

Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.


Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.


Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.


Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.


Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
NOTA
Malgrado che questo scooter sia stato pro-
gettato per trasportare un passeggero, os-
servare sempre le disposizioni di leggelocali.

La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che non
avevano visto lo scooter. Quindi ren-
dersi ben visibili sembra aver un ottimo
effetto riducente dell’eventualità di
questo tipo di incidenti.
Pertanto:
 Indossare un giubbotto con colori
brillanti. Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
 Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.


Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.
 Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.
 Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
 Consigliamo di far pratica con lo
scooter in zone dove non c’è traffi-
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.


Molti incidenti vengono provocati da
errori di manovra dei piloti degli scoo-
ter. Un errore tipico è allargarsi in cur-
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM
