2009 Seat Exeo ST Betriebsanleitung (in German)

55

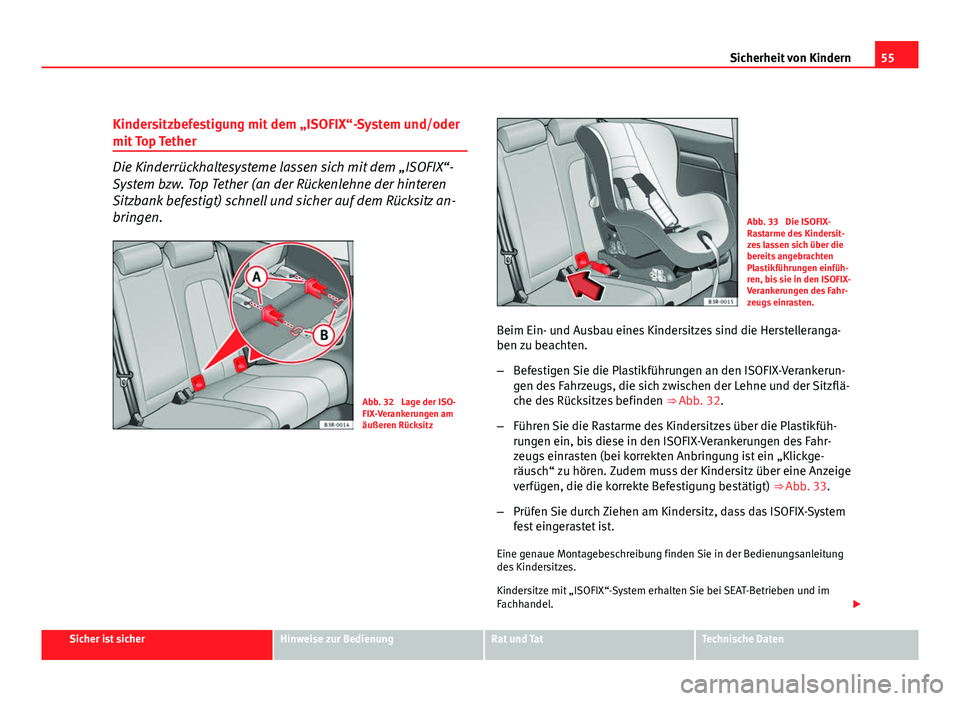

Sicherheit von Kindern
Kindersitzbefestigung mit dem „ISOFIX“-System und/oder
mit Top Tether
Die Kinderrückhaltesysteme lassen sich mit dem „ISOFIX“-
System bzw. Top Tether (an der Rückenlehne der hinteren
Sitzbank befestigt) schnell und sicher auf dem Rücksitz an-
bringen.
Abb. 32 Lage der ISO-
FIX-Verankerungen am
äußeren Rücksitz
Abb. 33 Die ISOFIX-
Rastarme des Kindersit-
zes lassen sich über die
bereits angebrachten
Plastikführungen einfüh-
ren, bis sie in den ISOFIX-
Verankerungen des Fahr-
zeugs einrasten.
Beim Ein- und Ausbau eines Kindersitzes sind die Herstelleranga-
ben zu beachten.
– Befestigen Sie die Plastikführungen an den ISOFIX-Verankerun-
gen des Fahrzeugs, die sich zwischen der Lehne und der Sitzflä-
che des Rücksitzes befinden ⇒ Abb. 32.
– Führen Sie die Rastarme des Kindersitzes über die Plastikfüh-
rungen ein, bis diese in den ISOFIX-Verankerungen des Fahr-
zeugs einrasten (bei korrekten Anbringung ist ein „Klickge-
räusch“ zu hören. Zudem muss der Kindersitz über eine Anzeige
verfügen, die die korrekte Befestigung bestätigt) ⇒ Abb. 33.
– Prüfen Sie durch Ziehen am Kindersitz, dass das ISOFIX-System
fest eingerastet ist.
Eine genaue Montagebeschreibung finden Sie in der Bedienungsanleitung
des Kindersitzes.
Kindersitze mit „ISOFIX“-System erhalten Sie bei SEAT-Betrieben und im
Fachhandel. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

56Sicherheit von Kindern

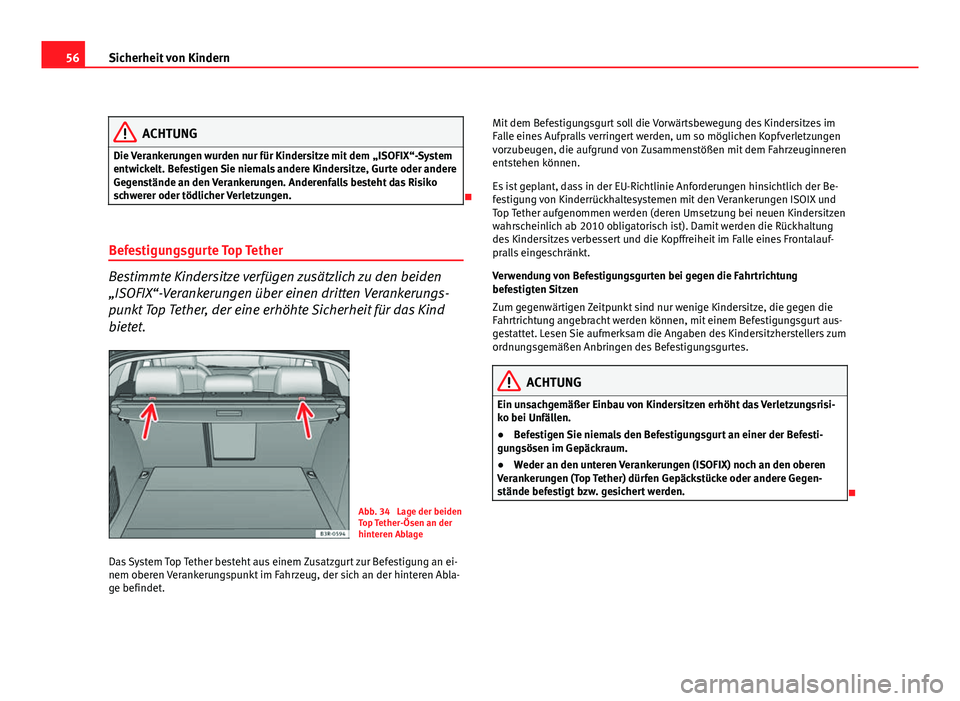

ACHTUNG
Die Verankerungen wurden nur für Kindersitze mit dem „ISOFIX“-System
entwickelt. Befestigen Sie niemals andere Kindersitze, Gurte oder andere
Gegenstände an den Verankerungen. Anderenfalls besteht das Risiko
schwerer oder tödlicher Verletzungen.

Befestigungsgurte Top Tether
Bestimmte Kindersitze verfügen zusätzlich zu den beiden
„ISOFIX“-Verankerungen über einen dritten Verankerungs-
punkt Top Tether, der eine erhöhte Sicherheit für das Kind
bietet.
Abb. 34 Lage der beiden
Top Tether-Ösen an der
hinteren Ablage
Das System Top Tether besteht aus einem Zusatzgurt zur Befestigung an ei-
nem oberen Verankerungspunkt im Fahrzeug, der sich an der hinteren Abla-
ge befindet. Mit dem Befestigungsgurt soll die Vorwärtsbewegung des Kindersitzes im
Falle eines Aufpralls verringert werden, um so möglichen Kopfverletzungen
vorzubeugen, die aufgrund von Zusammenstößen mit dem Fahrzeuginneren
entstehen können.
Es ist geplant, dass in der EU-Richtlinie Anforderungen hinsichtlich der Be-
festigung von Kinderrückhaltesystemen mit den Verankerungen ISOIX und
Top Tether aufgenommen werden (deren Umsetzung bei neuen Kindersitzen
wahrscheinlich ab 2010 obligatorisch ist). Damit werden die Rückhaltung
des Kindersitzes verbessert und die Kopffreiheit im Falle eines Frontalauf-
pralls eingeschränkt.
Verwendung von Befestigungsgurten bei gegen die Fahrtrichtung
befestigten Sitzen
Zum gegenwärtigen Zeitpunkt sind nur wenige Kindersitze, die gegen die
Fahrtrichtung angebracht werden können, mit einem Befestigungsgurt aus-
gestattet. Lesen Sie aufmerksam die Angaben des Kindersitzherstellers zum
ordnungsgemäßen Anbringen des Befestigungsgurtes.
ACHTUNG
Ein unsachgemäßer Einbau von Kindersitzen erhöht das Verletzungsrisi-
ko bei Unfällen.
● Befestigen Sie niemals den Befestigungsgurt an einer der Befesti-
gungsösen im Gepäckraum.
● Weder an den unteren Verankerungen (ISOFIX) noch an den oberen
Verankerungen (Top Tether) dürfen Gepäckstücke oder andere Gegen-
stände befestigt bzw. gesichert werden.


57
Sicherheit von Kindern
Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt
Abb. 35 Befestigungs-
gurt: korrekte Einstellung
und korrekter Einbau
Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt an der hinteren Ablage des Fahrzeugs
– Breiten Sie den Haltegurt des Kindersitzes entsprechend den
Anweisungen des Kindersitzherstellers aus.
– Führen Sie den Befestigungsgurt des Top Tether unter der Rück-
sitzkopfstütze hindurch ⇒ Abb. 35 (dazu ggf. die Kopfstütze
nach oben verstellen).
– Den Befestigungsgurt so verlegen, dass der Gurt des Top Tether
des Kindersitzes sicher mit der Verankerung an der Ablage be-
festigt ist.
– Spannen Sie den Gurt des Top Tether entsprechend den Anwei-
sungen des Kindersitzherstellers. Befestigungsgurt lösen
–
Lösen Sie die Spannung gemäß den Angaben des Kindersitz-
herstellers.
– Drücken Sie auf das Schloss und nehmen Sie den Befestigungs-
gurt vom Befestigungspunkt ab.
ACHTUNG
Lesen und beachten Sie alle HINWEISE ⇒ Seite 56

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

58Cockpit

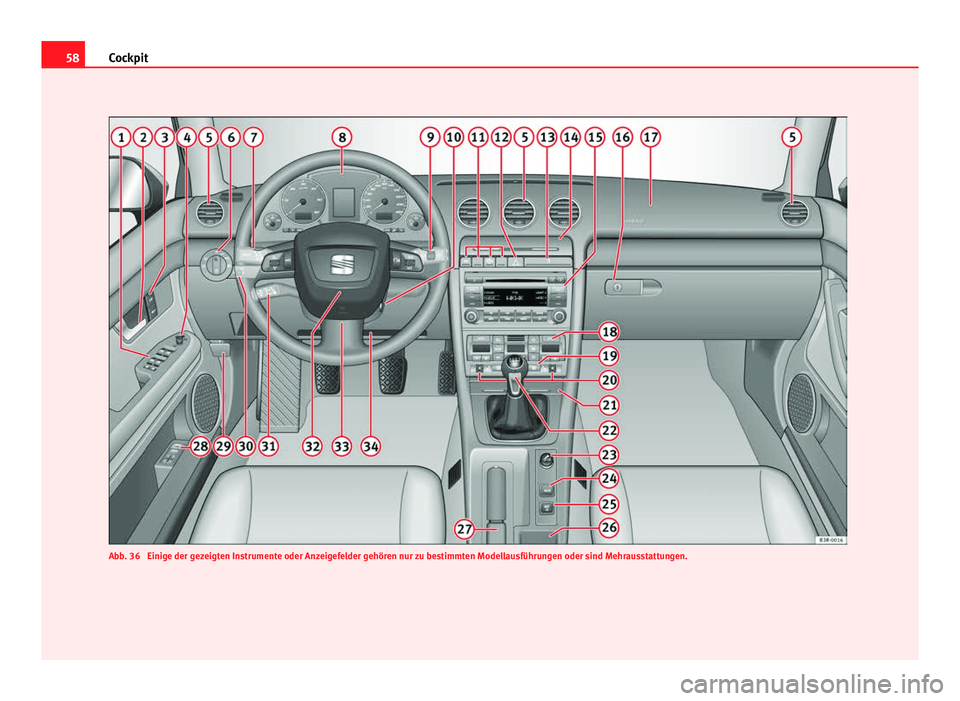

Abb. 36 Einige der gezeigten Instrumente oder Anzeigefelder gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.

59
Cockpit
Hinweise zur Bedienung
Cockpit
Allgemeine Übersicht
Übersichtsbild der Instrumententafel
Elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Türgriff
Zentralverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Elektrische Außenspiegelverstellung . . . . . . . . . . . . . . . . . . . . . . .136
Luftaustrittsdüsen mit Rändelrad . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Hebel für Blinker und Fernlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Kombiinstrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Hebel und Schalter für:
– Scheibenwisch-/ Waschanlage . . . . . . . . . . . . . . . . . . . . . . . . . . 132
– Bordcomputer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
– Menüanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Je nach Ausstattung:
– Elektronisches Stabilisierungsprogramm (ESP) . . . . . . . . . . .70
– Warnleuchte für abgeschalteten Beifahrerairbag . . . . . . . . .47
– Schalter für akustische Einparkhilfe . . . . . . . . . . . . . . . . . . . . .183
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Ablagen
123456789
1011
121314
Je nach Ausstattung: Radio bzw. Navigationssystem
Abschließbares Handschuhfach
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Beifahrerairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Klimaanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Schalter für Heckscheibenbeheizung . . . . . . . . . . . . . . . . . . . . . . .130
Rändelrad für Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Aschenbecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Schalthebel
Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
AUX-Anschluss
Reifendruckkontrollanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Ablagefach
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Sitzmemory* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Entriegelung für Motorraumklappe . . . . . . . . . . . . . . . . . . . . . . . . .235
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
– Coming-/Leaving-Home verzögerte und verfrühte Aus-
bzw. Einschaltung der Lichter . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Hebel für Geschwindigkeitsregelanlage . . . . . . . . . . . . . . . . . . . .186
Lenkrad mit:
– Hupe
– Fahrerairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
– Bedientasten für Radio und Telefon* 
15161718192021222324252627282930
3132
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

60Cockpit

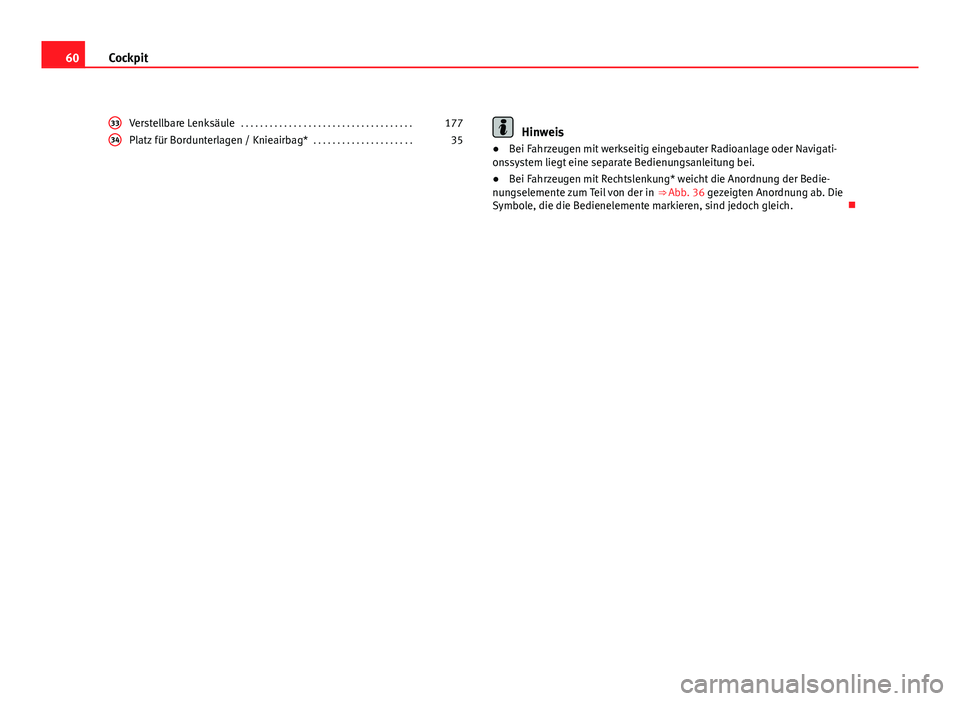

Verstellbare Lenksäule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Platz für Bordunterlagen / Knieairbag* . . . . . . . . . . . . . . . . . . . . .35
33
34Hinweis
● Bei Fahrzeugen mit werkseitig eingebauter Radioanlage oder Navigati-
onssystem liegt eine separate Bedienungsanleitung bei.
● Bei Fahrzeugen mit Rechtslenkung* weicht die Anordnung der Bedie-
nungselemente zum Teil von der in ⇒ Abb. 36 gezeigten Anordnung ab. Die
Symbole, die die Bedienelemente markieren, sind jedoch gleich. 

61
Cockpit
Instrumente
Armaturen-Übersicht
Das Kombiinstrument ist die Informationszentrale für den Fahrer.
Abb. 37 Übersicht Kombiinstrument Kühlmitteltemperaturanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Drehzahlmesser mit Digitaluhr und Datumsanzeige . . . . . . . . .63, 63
Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Tachometer mit Anzeigefeld für Kilometerzähler . . . . . . . . . . . .65
Kraftstoffvorrat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
1
2345
Einstelltasten für
–
Digitaluhr und Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
– Instrumentenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Display mit
– Service-Intervall-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
– Fahrerinformationssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
6
7
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

62Cockpit
CHECK-Taste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Abruftaste für Service-Intervall-Anzeige . . . . . . . . . . . . . . . . . . . .76
Rückstelltaste für Tageskilometerzähler . . . . . . . . . . . . . . . . . . . .65
Kühlmitteltemperaturanzeige
Abb. 38 Motorkühlmit-
teltemperaturanzeige
Die Kühlmitteltemperaturanzeige ⇒ Abb. 38 arbeitet nur bei eingeschalteter Zündung. Um Motorschäden zu vermeiden, beachten Sie bitte die folgen-
den Hinweise zu den Temperaturbereichen.
Kaltbereich A
Ist der Zeiger noch im linken Bereich der Skala, hat der Motor seine Be-
triebstemperatur noch nicht erreicht. Hohe Motordrehzahlen, Vollgas und
starke Motorbelastung vermeiden.
Normalbereich B
Der Motor hat seine Betriebstemperatur erreicht, wenn sich der Zeiger bei
normaler Fahrweise im mittleren Bereich der Skala einpendelt. Bei starker
Motorbelastung - vor allem bei hohen Außentemperaturen - kann der Zeiger8
910
auch weit nach rechts wandern. Dies ist unbedenklich, solange das Warn-
symbol
 im Display des Kombiinstruments nicht aufleuchtet.
Warnbereich C
Wenn das Symbol
 im Display blinkt, ist entweder die Kühlmitteltempera-
tur zu hoch oder der Kühlmittelstand zu niedrig ⇒ Seite 80.
ACHTUNG
● Beachten Sie die Warnhinweise ⇒ Seite 236, bevor Sie die Motor-
raumklappe öffnen und den Kühlmittelstand prüfen.
● Öffnen Sie auf keinen Fall die Motorraumklappe, wenn Dampf oder
Kühlmittel austritt. Andernfalls besteht Verbrennungsgefahr. Warten Sie
solange, bis kein Dampf oder Kühlmittel mehr sichtbar oder hörbar aus-
tritt.
VORSICHT
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des
Kühlmittels. Bei hohen Außentemperaturen und starker Motorbelastung be-
steht dann die Gefahr einer Motorüberhitzung! 
