2009 Seat Exeo ST Betriebsanleitung (in German)

79
Cockpit
Rote Symbole
Ein rotes Symbol signalisiert eine Gefahr.

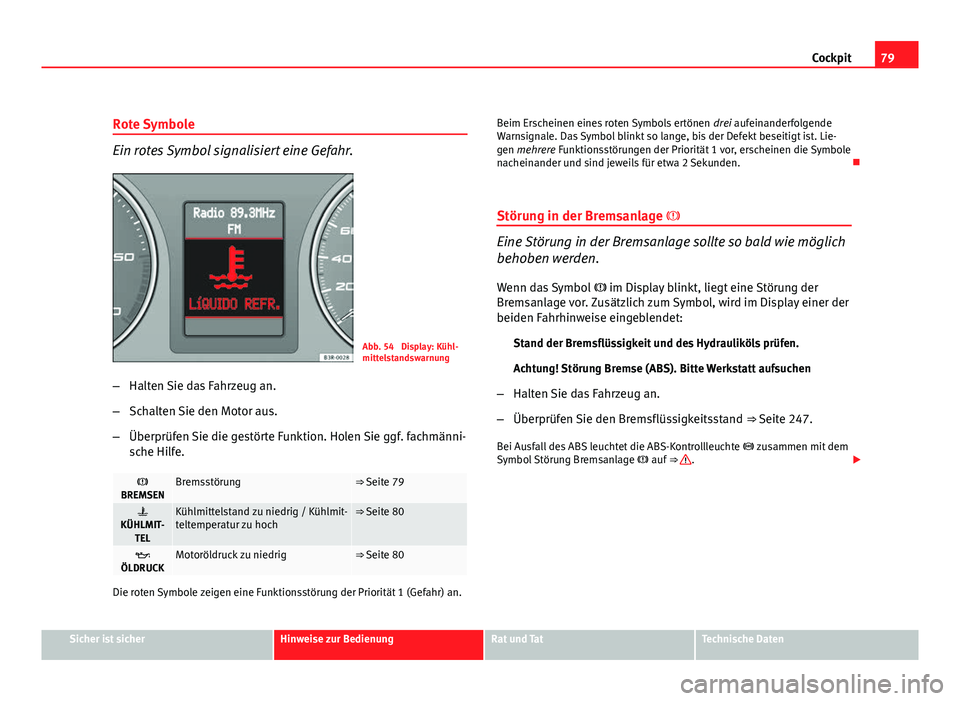

Abb. 54 Display: Kühl-
mittelstandswarnung
– Halten Sie das Fahrzeug an.
– Schalten Sie den Motor aus.
– Überprüfen Sie die gestörte Funktion. Holen Sie ggf. fachmänni-
sche Hilfe.

BREMSENBremsstörung⇒ Seite 79

KÜHLMIT- TELKühlmittelstand zu niedrig / Kühlmit-
teltemperatur zu hoch⇒ Seite 80

ÖLDRUCKMotoröldruck zu niedrig⇒ Seite 80
Die roten Symbole zeigen eine Funktionsstörung der Priorität 1 (Gefahr) an. Beim Erscheinen eines roten Symbols ertönen
drei aufeinanderfolgende
Warnsignale. Das Symbol blinkt so lange, bis der Defekt beseitigt ist. Lie-
gen mehrere Funktionsstörungen der Priorität 1 vor, erscheinen die Symbole
nacheinander und sind jeweils für etwa 2 Sekunden. 
Störung in der Bremsanlage 
Eine Störung in der Bremsanlage sollte so bald wie möglich
behoben werden.
Wenn das Symbol  im Display blinkt, liegt eine Störung der
Bremsanlage vor. Zusätzlich zum Symbol, wird im Display einer der
beiden Fahrhinweise eingeblendet:
Stand der Bremsflüssigkeit und des Hydrauliköls prüfen.
Achtung! Störung Bremse (ABS). Bitte Werkstatt aufsuchen
– Halten Sie das Fahrzeug an.
– Überprüfen Sie den Bremsflüssigkeitsstand ⇒ Seite 247.
Bei Ausfall des ABS leuchtet die ABS-Kontrollleuchte  zusammen mit dem
Symbol Störung Bremsanlage  auf ⇒ 
. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

80Cockpit

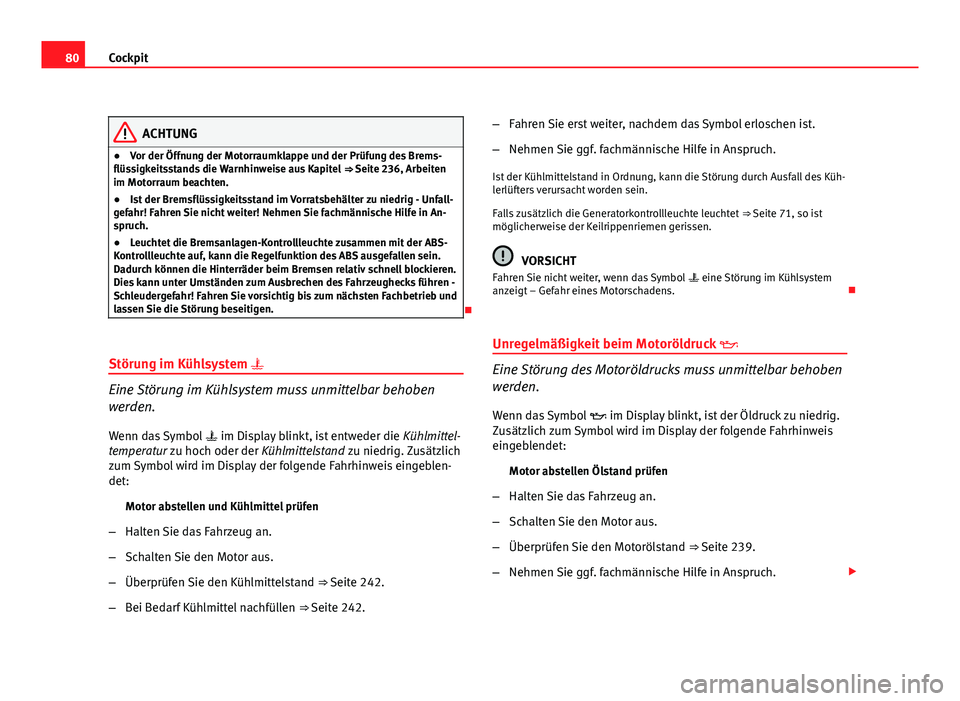

ACHTUNG
● Vor der Öffnung der Motorraumklappe und der Prüfung des Brems-
flüssigkeitsstands die Warnhinweise aus Kapitel ⇒ Seite 236, Arbeiten
im Motorraum beachten.
● Ist der Bremsflüssigkeitsstand im Vorratsbehälter zu niedrig - Unfall-
gefahr! Fahren Sie nicht weiter! Nehmen Sie fachmännische Hilfe in An-
spruch.
● Leuchtet die Bremsanlagen-Kontrollleuchte zusammen mit der ABS-
Kontrollleuchte auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen -
Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbetrieb und
lassen Sie die Störung beseitigen.

Störung im Kühlsystem 
Eine Störung im Kühlsystem muss unmittelbar behoben
werden.
Wenn das Symbol  im Display blinkt, ist entweder die Kühlmittel-
temperatur zu hoch oder der Kühlmittelstand zu niedrig. Zusätzlich
zum Symbol wird im Display der folgende Fahrhinweis eingeblen-
det:
Motor abstellen und Kühlmittel prüfen
– Halten Sie das Fahrzeug an.
– Schalten Sie den Motor aus.
– Überprüfen Sie den Kühlmittelstand ⇒ Seite 242.
– Bei Bedarf Kühlmittel nachfüllen ⇒ Seite 242. –
Fahren Sie erst weiter, nachdem das Symbol erloschen ist.
– Nehmen Sie ggf. fachmännische Hilfe in Anspruch.
Ist der Kühlmittelstand in Ordnung, kann die Störung durch Ausfall des Küh-
lerlüfters verursacht worden sein.
Falls zusätzlich die Generatorkontrollleuchte leuchtet ⇒ Seite 71, so ist
möglicherweise der Keilrippenriemen gerissen.
VORSICHT
Fahren Sie nicht weiter, wenn das Symbol  eine Störung im Kühlsystem
anzeigt – Gefahr eines Motorschadens. 
Unregelmäßigkeit beim Motoröldruck 
Eine Störung des Motoröldrucks muss unmittelbar behoben
werden.
Wenn das Symbol  im Display blinkt, ist der Öldruck zu niedrig.
Zusätzlich zum Symbol wird im Display der folgende Fahrhinweis
eingeblendet:
Motor abstellen Ölstand prüfen
– Halten Sie das Fahrzeug an.
– Schalten Sie den Motor aus.
– Überprüfen Sie den Motorölstand ⇒ Seite 239.
– Nehmen Sie ggf. fachmännische Hilfe in Anspruch. 

81
Cockpit
Motorölstand zu niedrig
Ist der Motorölstand zu niedrig, Motoröl nachfüllen ⇒ Seite 240.
Motorölstand richtig
Falls das Symbol  blinkt, obwohl der Motorölstand richtig ist, nehmen
Sie bitte fachmännische Hilfe in Anspruch. Fahren Sie nicht weiter! Lassen
Sie den Motor auch nicht im Leerlauf laufen.
Hinweis
Die Öldruckwarnung  ist keine Ölstandsanzeige. Deshalb sollten Sie den
Ölstand in regelmäßigen Abständen prüfen – am besten beim Tanken. 
Gelbe Symbole
Ein gelbes Symbol signalisiert eine Warnung.
Abb. 55 Display: Kraft-
stoffvorrat niedrig
Lampenausfallkontrolle Bremslicht⇒ Seite 82
Kraftstoffvorrat niedrig⇒ Seite 82
Drehzahlbegrenzung⇒ Seite 82
Motorölstand prüfen⇒ Seite 82
Motorölsensor defekt*⇒ Seite 82
Dieselpartikelfilter* zugesetzt⇒ Seite 82
Licht-/Regensensor defekt⇒ Seite 83
Bremsbelag verschlissen⇒ Seite 83
Geschwindigkeitswarnung 1⇒ Seite 83
Dynamische Leuchtweitenregulierung*
defekt⇒ Seite 83
Kurvenfahrlicht* defekt⇒ Seite 83
Waschwasserstand niedrig*⇒ Seite 83
Geschwindigkeitswarnung 2*⇒ Seite 83
Batteriespannung nicht korrekt*⇒ Seite 84
Lampenausfallkontrolle*⇒ Seite 84 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

82Cockpit
Reifendruck-Kontrollsystem*
Reifendruckverlust⇒ Seite 92
Reifendruck-Kontrollsystem*
System nicht verfügbar⇒ Seite 68
Gelbe Symbole zeigen eine Funktionsstörung der Priorität 2 (Warnung) an.
Beim Erscheinen eines gelben Symbols ertönt ein Warnsignal. Bitte über-
prüfen Sie die angezeigte Funktion möglichst bald. Liegen mehrere Funkti-
onsstörungen der Priorität 2 vor, erscheinen die Symbole nacheinander und
sind jeweils für etwa 2 Sekunden zu sehen. 
Lampenausfall Bremslicht 
Wenn eine der Bremslichtlampen nicht funktioniert, erscheint die Warn-
leuchte im oberen Bereich des Displays. Eine Textanzeige im mittleren Be-
reich gibt an, welche Bremslichtlampe ausfällt (links oder rechts). 
Kraftstoffvorrat niedrig 
Wenn dieses Symbol  erstmals aufleuchtet, beträgt die Kraftstoffreserve
im Tank Ihres Fahrzeugs noch etwa 8 bis 10 Liter. So schnell wie möglich
tanken ⇒ Seite 232. 
Drehzahlbegrenzung 
Motordrehzahl maximal XXXX U/min
Störung in der Motorsteuerung. Zusätzlich leuchtet die Kontrollleuchte 
im Kombiinstrument. Die Motordrehzahl wird auf die im Fahrerinformations-
system angezeigte Drehzahl abgeregelt. Achten Sie darauf, dass die ange- zeigte Drehzahl nicht überschritten wird (beispielsweise beim Herunter-
schalten).
Lassen Sie die Störung sofort von einem Fachbetrieb beheben.

Motorölstand prüfen 
Wenn das Symbol  aufleuchtet, den Motorölstand möglichst bald prüfen
⇒ Seite 239. Bei der nächsten Gelegenheit Öl nachfüllen ⇒ Seite 240.
Motorölsensor defekt* 
Wenn das Symbol  aufleuchtet, einen Fachbetrieb aufsuchen und den
Ölstandsensor überprüfen lassen. Bis dahin sollten Sie sicherheitshalber
den Ölstand bei jedem Tanken überprüfen ⇒ Seite 239. 
Sättigung des Dieselpartikelfilters mit Ruß 
Wenn das Symbol  aufleuchtet, können Sie die Selbstreinigung des Fil-
ters durch die folgende Fahrweise unterstützen. Fahren Sie hierfür ca. 15
Minuten im 4. bzw. im 5. Gang (Automatikgetriebe: Fahrstufe S) mit einer
Mindestgeschwindigkeit von 60 km/h und mit einer Motordrehzahl von ca.
2000 U/min. Durch die so erzielte Temperaturerhöhung kann der Ruß im Fil-
ter verbrennen. Nach erfolgreicher Reinigung erlischt das Symbol wieder.
Wenn das Symbol  nicht erlischt oder alle drei Kontrollleuchten (Diesel-
partikelfilter  , Störung im Abgaskontrollsystem  und Vorglühanlage )
aufleuchten, bringen Sie das Fahrzeug zur Instandsetzung bitte in einen
Fachbetrieb.
Für weitere Hinweise zum Dieselpartikelfilter siehe ⇒ Seite 205 

83
Cockpit
ACHTUNG
Passen Sie Ihre Geschwindigkeit immer den Wetter-, Straßen-, Gelände-
und Verkehrsverhältnissen an. Die Fahrempfehlung darf nie dazu verlei-
ten, die gesetzlichen Bestimmungen im Straßenverkehr zu missachten.

Licht-/Regensensor defekt 
 Automatisches Fahrlicht / Wischen defekt
Wenn das Symbol  aufleuchtet, ist der Licht-/Regensensor außer Funkti-
on. Aus Sicherheitsgründen wird in der Lichtschalterstellung AUTO das Ab-
blendlicht dauerhaft eingeschaltet. Sie können das Licht aber nach wie vor
mit dem Lichtschalter aus- und einschalten. Bei einem Defekt des Regens-
ensors sind die Funktionen am Scheibenwischerhebel weiterhin verfügbar.
Lassen Sie den Licht-/Regensensor möglichst bald von einem Fachbetrieb
überprüfen. 
Bremsbelag verschlissen 
Wenn das Symbol  aufleuchtet, suchen Sie bitte einen Fachbetrieb auf,
um die Bremsbeläge vorn (und sicherheitshalber auch hinten) überprüfen
zu lassen. 
Geschwindigkeitswarnung 1 
Wenn das Symbol  aufleuchtet, bedeutet dies, dass die Fahrgeschwindig-
keit die eingestellte Geschwindigkeit überschritten hat. Fahren Sie langsa-
mer ⇒ Seite 85. Leuchtweitenregulierung defekt

Das Aufleuchten dieses Symbols  bedeutet, dass die dynamische Leucht-
weitenregulierung defekt ist. Bitte suchen Sie einen Fachbetrieb auf, um die
dynamische Leuchtweitenregulierung reparieren zu lassen. 
Kurvenfahrlicht* defekt 
 Kurvenfahrlicht defekt
Das Aufleuchten dieses Symbols  bedeutet, dass das Kurvenfahrlicht de-
fekt ist. Bitte suchen Sie einen Fachbetrieb auf, um die Scheinwerfer bzw.
das Steuergerät für das Kurvenfahrlicht instand setzen zu lassen. 
Waschwasserstand niedrig 
Wenn das Symbol  aufleuchtet, füllen Sie bitte das Waschwasser für die
Scheibenwaschanlage und für die Scheinwerferwaschanlage* wieder auf
⇒  Seite 243. 
Geschwindigkeitswarnung 2 
Wenn das Symbol  aufleuchtet, bedeutet dies, dass die Fahrgeschwindig-
keit die eingestellte Geschwindigkeit der Warnschwelle überschritten hat.
Fahren Sie langsamer ⇒ Seite 85. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

84Cockpit

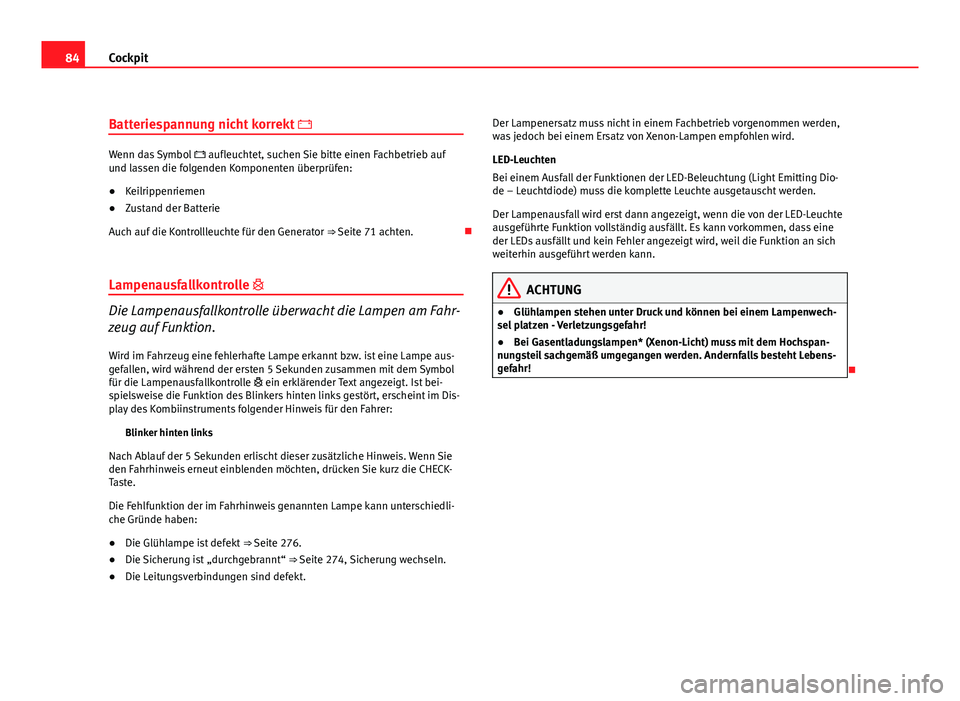

Batteriespannung nicht korrekt 
Wenn das Symbol  aufleuchtet, suchen Sie bitte einen Fachbetrieb auf
und lassen die folgenden Komponenten überprüfen:
● Keilrippenriemen
● Zustand der Batterie
Auch auf die Kontrollleuchte für den Generator ⇒ Seite 71 achten.
Lampenausfallkontrolle 
Die Lampenausfallkontrolle überwacht die Lampen am Fahr-
zeug auf Funktion. Wird im Fahrzeug eine fehlerhafte Lampe erkannt bzw. ist eine Lampe aus-
gefallen, wird während der ersten 5 Sekunden zusammen mit dem Symbol
für die Lampenausfallkontrolle  ein erklärender Text angezeigt. Ist bei-
spielsweise die Funktion des Blinkers hinten links gestört, erscheint im Dis-
play des Kombiinstruments folgender Hinweis für den Fahrer: Blinker hinten links
Nach Ablauf der 5 Sekunden erlischt dieser zusätzliche Hinweis. Wenn Sie
den Fahrhinweis erneut einblenden möchten, drücken Sie kurz die CHECK-
Taste.
Die Fehlfunktion der im Fahrhinweis genannten Lampe kann unterschiedli-
che Gründe haben:
● Die Glühlampe ist defekt ⇒ Seite 276.
● Die Sicherung ist „durchgebrannt“ ⇒  Seite 274, Sicherung wechseln.
● Die Leitungsverbindungen sind defekt. Der Lampenersatz muss nicht in einem Fachbetrieb vorgenommen werden,
was jedoch bei einem Ersatz von Xenon-Lampen empfohlen wird.
LED-Leuchten
Bei einem Ausfall der Funktionen der LED-Beleuchtung (Light Emitting Dio-
de – Leuchtdiode) muss die komplette Leuchte ausgetauscht werden.
Der Lampenausfall wird erst dann angezeigt, wenn die von der LED-Leuchte
ausgeführte Funktion vollständig ausfällt. Es kann vorkommen, dass eine
der LEDs ausfällt und kein Fehler angezeigt wird, weil die Funktion an sich
weiterhin ausgeführt werden kann.
ACHTUNG
● Glühlampen stehen unter Druck und können bei einem Lampenwech-
sel platzen - Verletzungsgefahr!
● Bei Gasentladungslampen* (Xenon-Licht) muss mit dem Hochspan-
nungsteil sachgemäß umgegangen werden. Andernfalls besteht Lebens-
gefahr!


85
Cockpit
Geschwindigkeitswarnanlage* 
Einführung
Die Geschwindigkeitswarnanlage hilft Ihnen, unter einer be-
stimmten Höchstgeschwindigkeit zu bleiben.

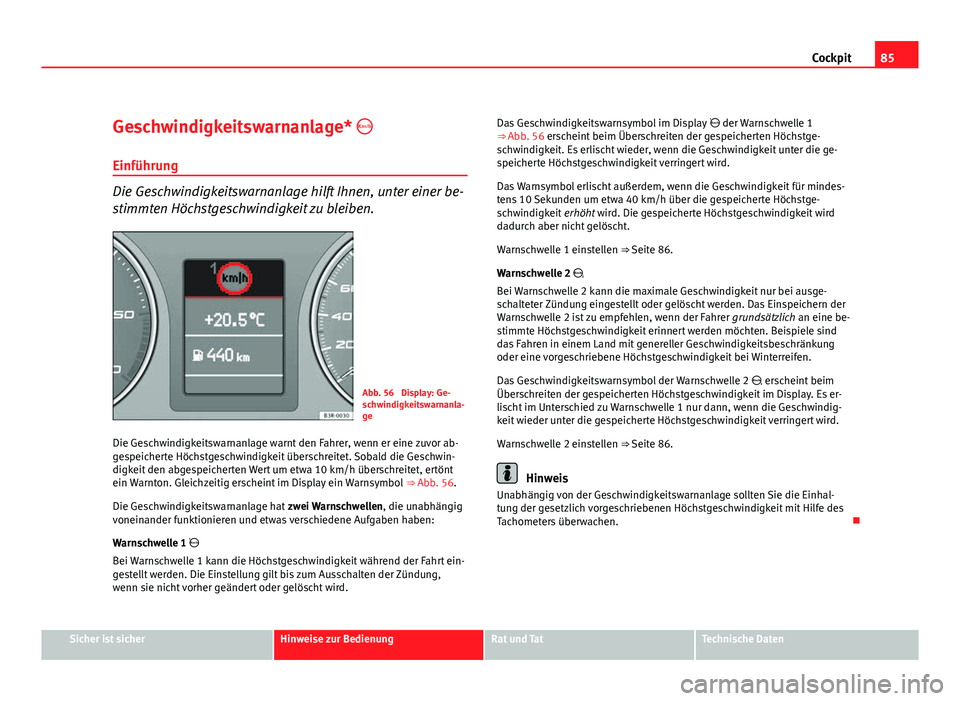

Abb. 56 Display: Ge-
schwindigkeitswarnanla-
ge
Die Geschwindigkeitswarnanlage warnt den Fahrer, wenn er eine zuvor ab-
gespeicherte Höchstgeschwindigkeit überschreitet. Sobald die Geschwin-
digkeit den abgespeicherten Wert um etwa 10 km/h überschreitet, ertönt
ein Warnton. Gleichzeitig erscheint im Display ein Warnsymbol ⇒ Abb. 56.
Die Geschwindigkeitswarnanlage hat zwei Warnschwellen, die unabhängig
voneinander funktionieren und etwas verschiedene Aufgaben haben:
Warnschwelle 1 
Bei Warnschwelle 1 kann die Höchstgeschwindigkeit während der Fahrt ein-
gestellt werden. Die Einstellung gilt bis zum Ausschalten der Zündung,
wenn sie nicht vorher geändert oder gelöscht wird. Das Geschwindigkeitswarnsymbol im Display
 der Warnschwelle 1
⇒ Abb. 56 erscheint beim Überschreiten der gespeicherten Höchstge-
schwindigkeit. Es erlischt wieder, wenn die Geschwindigkeit unter die ge-
speicherte Höchstgeschwindigkeit verringert wird.
Das Warnsymbol erlischt außerdem, wenn die Geschwindigkeit für mindes-
tens 10 Sekunden um etwa 40 km/h über die gespeicherte Höchstge-
schwindigkeit erhöht wird. Die gespeicherte Höchstgeschwindigkeit wird
dadurch aber nicht gelöscht.
Warnschwelle 1 einstellen ⇒ Seite 86.
Warnschwelle 2 
Bei Warnschwelle 2 kann die maximale Geschwindigkeit nur bei ausge-
schalteter Zündung eingestellt oder gelöscht werden. Das Einspeichern der
Warnschwelle 2 ist zu empfehlen, wenn der Fahrer grundsätzlich an eine be-
stimmte Höchstgeschwindigkeit erinnert werden möchten. Beispiele sind
das Fahren in einem Land mit genereller Geschwindigkeitsbeschränkung
oder eine vorgeschriebene Höchstgeschwindigkeit bei Winterreifen.
Das Geschwindigkeitswarnsymbol der Warnschwelle 2  erscheint beim
Überschreiten der gespeicherten Höchstgeschwindigkeit im Display. Es er-
lischt im Unterschied zu Warnschwelle 1 nur dann, wenn die Geschwindig-
keit wieder unter die gespeicherte Höchstgeschwindigkeit verringert wird.
Warnschwelle 2 einstellen ⇒ Seite 86.
Hinweis
Unabhängig von der Geschwindigkeitswarnanlage sollten Sie die Einhal-
tung der gesetzlich vorgeschriebenen Höchstgeschwindigkeit mit Hilfe des
Tachometers überwachen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

86Cockpit
Warnschwelle 1 einstellen
Warnschwelle 1 wird mit der CHECK-Taste gesetzt.
Abb. 57 Ausschnitt aus
Kombiinstrument:
CHECK-Taste
Höchstgeschwindigkeit speichern
– Fahren Sie mit der gewünschten Höchstgeschwindigkeit.
– Die CHECK-Taste so lange drücken, bis das Symbol ⇒ Abb. 56
erscheint.
Höchstgeschwindigkeit löschen
– Fahren Sie mit mindestens 5 km/h.
– Drücken Sie die CHECK-Taste länger als 2 Sekunden.
Das erfolgreiche Speichern der Höchstgeschwindigkeit wird beim Loslassen
der Taste durch ein kurzes Aufleuchten des Geschwindigkeitswarnsymbols
 im Display angezeigt. Die Höchstgeschwindigkeit bleibt so lange gespei-
chert, bis sie durch einen erneuten kurzen Knopfdruck geändert wird oder
bis sie durch einen langen Knopfdruck gelöscht wird. Warnschwelle 2 einstellen
Warnschwelle 2 wird mit Schaltern im Scheibenwischerhe-
bel bedient.
Abb. 58 Scheibenwi-
scherhebel: Funktions-
wahlschalter
Höchstgeschwindigkeit speichern
– Schalten Sie die Zündung aus.
– Kurz die CHECK-Taste im Kombiinstrument ⇒ Abb. 57 drücken.
Der Kilometerzähler und die Digitaluhr sind jetzt beleuchtet.
– Drücken Sie die CHECK-Taste für mindestens 2 Sekunden. Im
Display erscheint die aktuell gespeicherte Höchstgeschwindig-
keit oder das durchgestrichene Symbol der Warnschwelle 2,
wenn zuvor keine Höchstgeschwindigkeit gesetzt war.
– Drücken Sie den Funktionswahlschalter im Scheibenwischerhe-
bel A
⇒ Abb. 58 oben bzw. unten, um den eingestellten Wert
zu verändern. Die Werte laufen in Schritten von 10 km/h auf-
bzw. abwärts. 
