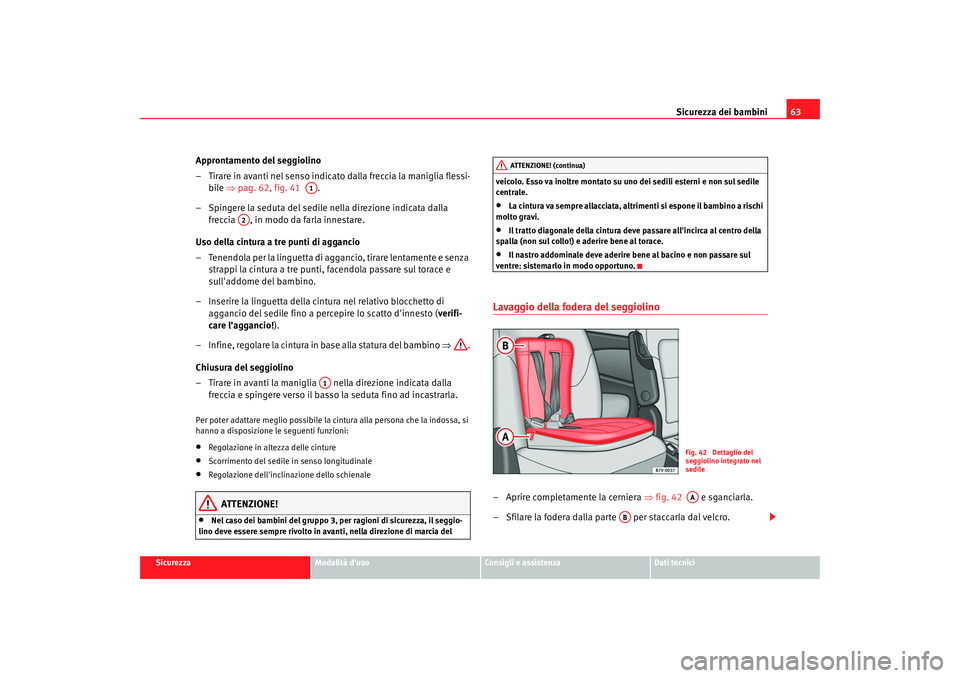

Approntamento del seggiolino
– Tirare in avanti nel senso indicato dalla freccia la maniglia flessi-
bile ⇒pag. 62, fig. 41 .
– Spingere la seduta del sedile nella direzione indicata dalla freccia , in modo da farla innestare.
Uso della cintura a tre punti di aggancio
– Tenendola per la linguetta di aggancio, tirare lentamente e senza strappi la cintura a tre punti, facendola passare sul torace e
sull'addome del bambino.
– Inserire la linguetta della cintura nel relativo blocchetto di aggancio del sedile fino a percepire lo scatto d'innesto ( verifi-
care l'aggancio! ).
– Infine, regolare la cintura in base alla statura del bambino ⇒.
Chiusura del seggiolino
– Tirare in avanti la maniglia nella direzione indicata dalla freccia e spingere verso il basso la seduta fino ad incastrarla.Per poter adattare meglio possibile la cintura alla persona che la indossa, si
hanno a disposizione le seguenti funzioni:•
Regolazione in altezza delle cinture
•
Scorrimento del sedile in senso longitudinale
•
Regolazione dell'inclinazione dello schienale
ATTENZIONE!
•
Nel caso dei bambini del gruppo 3, per ragioni di sicurezza, il seggio-
lino deve essere sempre rivolto in avanti, nella direzione di marcia del veicolo. Esso va inoltre montato su uno dei sedili esterni e non sul sedile
centrale.
•
La cintura va sempre allacciata, altrimenti si espone il bambino a rischi
molto gravi.
•
Il tratto diagonale della cintura deve passare all'incirca al centro della
spalla (non sul collo!) e aderire bene al torace.
•
Il nastro addominale deve aderire bene al bacino e non passare sul
ventre: sistemarlo in modo opportuno.
Lavaggio della fodera del seggiolino– Aprire completamente la cerniera ⇒fig. 42 e sganciarla.
– Sfilare la fodera dalla parte per staccarla dal velcro.
A1
A2
A1
ATTENZIONE! (continua)
Fig. 42 Dettaglio del
seggiolino integrato nel
sedileAA
AB
alhambra_italia.book Seite 63 Dienstag, 24. M‰ rz 2009 1:07 13

Sicurezza dei bambini
64
– Far passare la linguetta di aggancio e le bretelle attraverso la fodera. Quindi sfilare la fodera.La fodera del seggiolino per bambini è di stoffa e può essere lavata in lava-
trice a una temperatura non superiore ai 30°C.
ATTENZIONE!
Quando la si rimette, occorre fissare bene la fodera nella zona della
cerniera, in modo che le bretelle possano poi scorrere senza difficoltà
all'interno delle fessure di alloggiamento.
alhambra_italia.book Seite 64 Dienstag, 24. M‰ rz 2009 1:07 13

65
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
alhambra_italia.book Seite 65 Dienstag, 24. M‰rz 2009 1:07 13

66

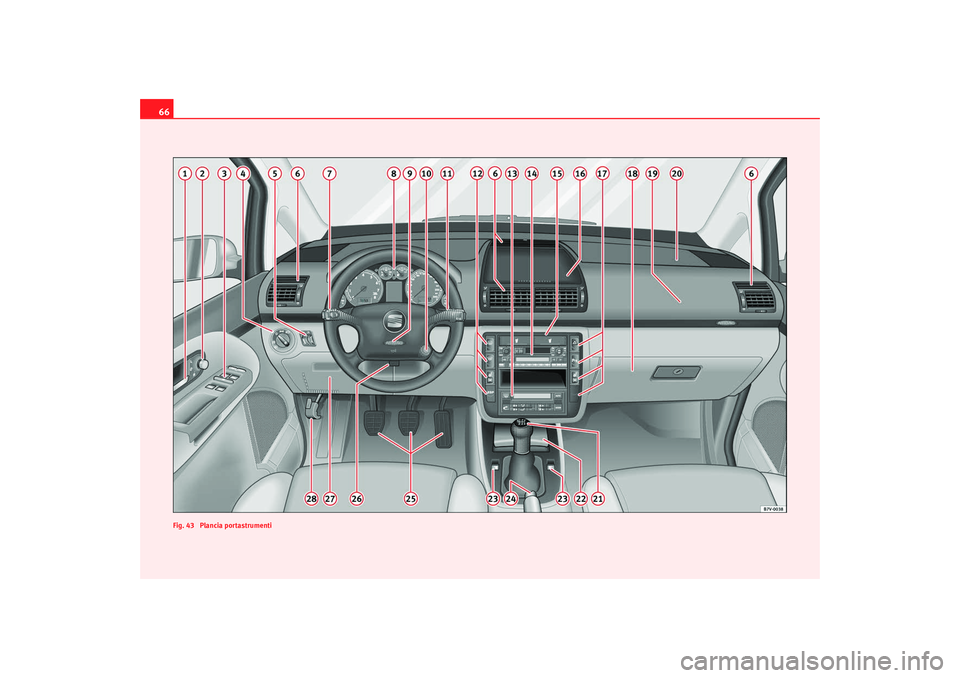

Fig. 43 Plancia portastrumentialhambra_italia.book Seite 66 Dienstag, 24. M‰rz 2009 1:07 13

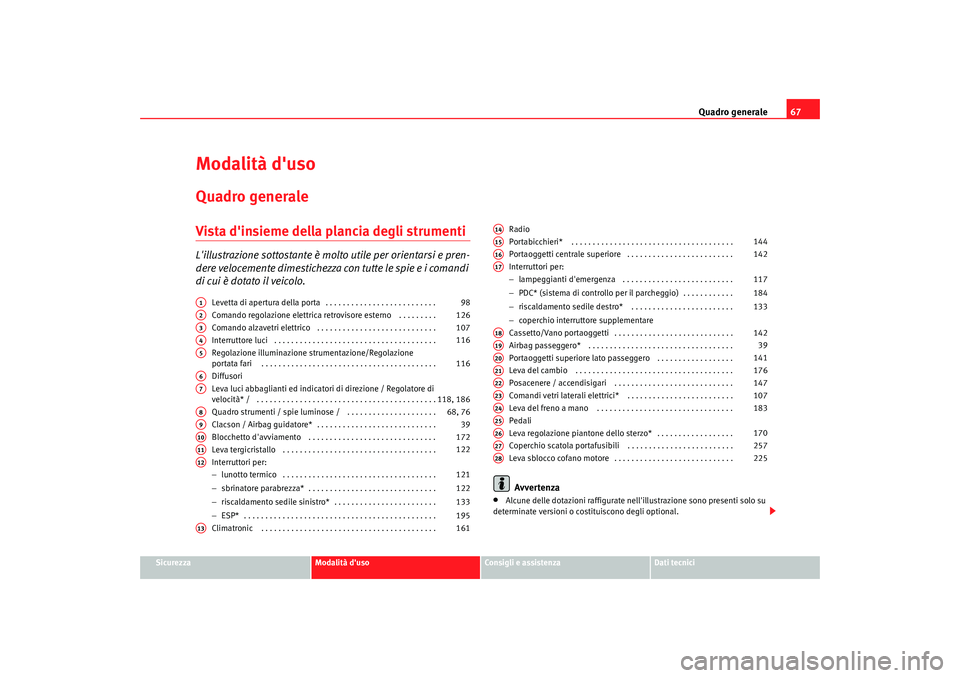

Quadro generale67
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Modalità d'usoQuadro generaleVista d'insieme della plancia degli strumentiL'illustrazione sottostante è molto utile per orientarsi e pren-
dere velocemente dimestichezza con tutte le spie e i comandi
di cui è dotato il veicolo.
Levetta di apertura della porta . . . . . . . . . . . . . . . . . . . . . . . . . .
Comando regolazione elettrica retrovisore esterno . . . . . . . . .
Comando alzavetri elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolazione illuminazione strumentazione/Regolazione
portata fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Diffusori
Leva luci abbaglianti ed indicatori di direzione / Regolatore di
velocità* / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quadro strumenti / spie luminose / . . . . . . . . . . . . . . . . . . . . .
Clacson / Airbag guidatore* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva tergicristallo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttori per:
−lunotto termico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− sbrinatore parabrezza* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− riscaldamento sedile sinistro* . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Radio
Portabicchieri* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Portaoggetti centrale superiore . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttori per:
−
lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . . . . . . . . .
− PDC* (sistema di controllo per il parcheggio) . . . . . . . . . . . .
− riscaldamento sedile destro* . . . . . . . . . . . . . . . . . . . . . . . .
− coperchio interruttore supplementare
Cassetto/Vano portaoggetti . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag passeggero* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Portaoggetti superiore lato passeggero . . . . . . . . . . . . . . . . . .
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Posacenere / accendisigari . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi vetri laterali elettrici* . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedali
Leva regolazione piantone dello sterzo* . . . . . . . . . . . . . . . . . .
Coperchio scatola portafusibili . . . . . . . . . . . . . . . . . . . . . . . . .
Leva sblocco cofano motore . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvertenza
•
Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
A1
98
A2
126
A3
107
A4
116
A5
116
A6A7
118, 186
A8
68, 76
A9
39
A10
172
A11
122
A12
121
122
133
195
A13
161
A14A15
144
A16
142
A17
117
184
133
A18
142
A19
39
A20
141
A21
176
A22
147
A23
107
A24
183
A25A26
170
A27
257
A28
225
