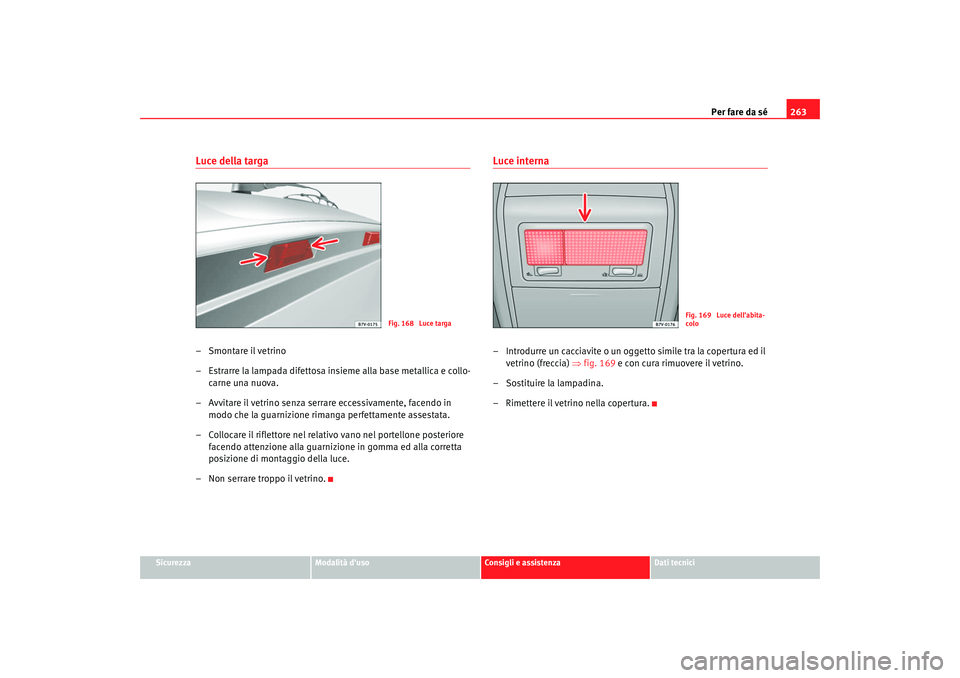

Luce della targa– Smontare il vetrino
– Estrarre la lampada difettosa insieme alla base metallica e collo-
carne una nuova.
– Avvitare il vetrino senza serrare eccessivamente, facendo in modo che la guarnizione rimanga perfettamente assestata.
– Collocare il riflettore nel relativo vano nel portellone posteriore facendo attenzione alla guarnizione in gomma ed alla corretta
posizione di montaggio della luce.
– Non serrare troppo il vetrino.
Luce interna– Introdurre un cacciavite o un oggetto simile tra la copertura ed il vetrino (freccia) ⇒fig. 169 e con cura rimuovere il vetrino.
– Sostituire la lampadina.
– Rimettere il vetrino nella copertura.
Fig. 168 Luce targa
Fig. 169 Luce dell'abita-
colo
alhambra_italia.book Seite 263 Dienstag, 24. M‰ rz 2009 1:07 13
Page 266 of 301

Per fare da sé

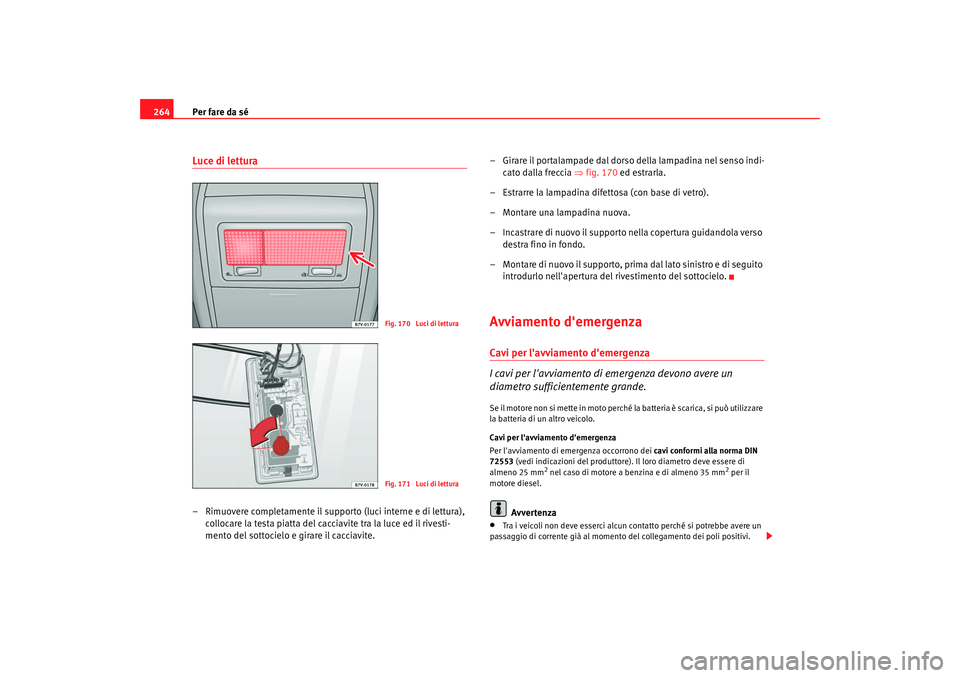

264Luce di lettura– Rimuovere completamente il supporto (luci interne e di lettura),
collocare la testa piatta del cacciavite tra la luce ed il rivesti-
mento del sottocielo e girare il cacciavite. – Girare il portalampade dal dorso della lampadina nel senso indi-
cato dalla freccia ⇒fig. 170 ed estrarla.
– Estrarre la lampadina difettosa (con base di vetro).
– Montare una lampadina nuova.
– Incastrare di nuovo il supporto nella copertura guidandola verso destra fino in fondo.
– Montare di nuovo il supporto, prima dal lato sinistro e di seguito introdurlo nell'apertura del rivestimento del sottocielo.
Avviamento d'emergenzaCavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere un
diametro sufficientemente grande.Se il motore non si mette in moto perché la batteria è scarica, si può utilizzare
la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). Il loro diametro deve essere di
almeno 25 mm
2 nel caso di motore a benzina e di almeno 35 mm
2 per il
motore diesel.
Avvertenza
•
Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
Fig. 170 Luci di letturaFig. 171 Luci di lettura
alhambra_italia.book Seite 264 Dienstag, 24. M‰ rz 2009 1:07 13
Page 267 of 301

Per fare da sé265
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
La batteria scarica deve essere collegata correttamente alla rete di
bordo.

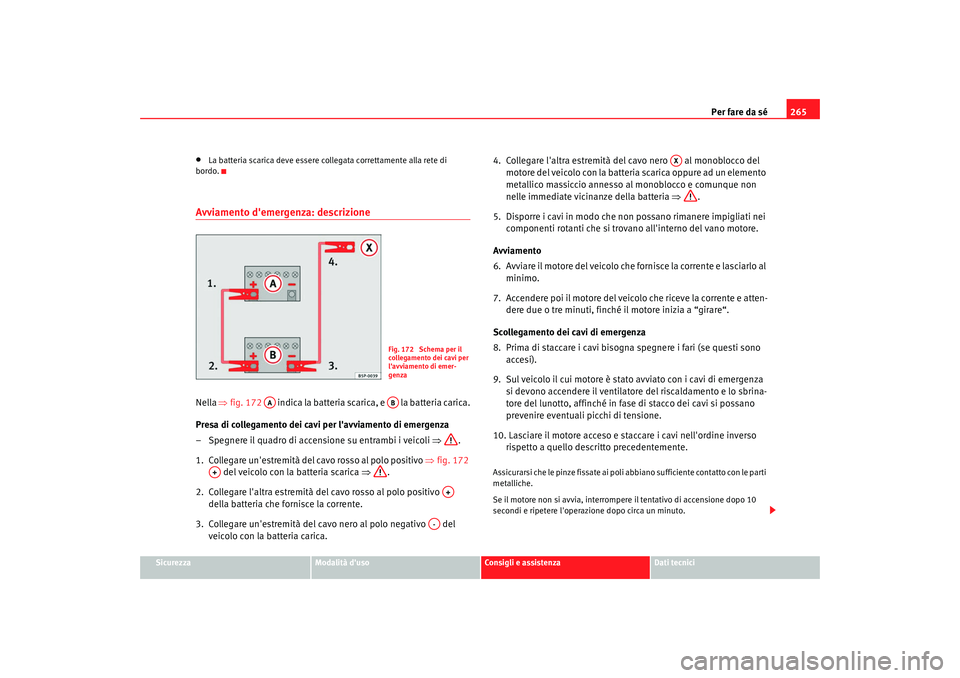

Avviamento d'emergenza: descrizioneNella ⇒fig. 172 indica la batteria scarica, e la batteria carica.
Presa di collegamento dei cavi per l'avviamento di emergenza
– Spegnere il quadro di accensione su entrambi i veicoli ⇒.
1. Collegare un'estremità del cavo rosso al polo positivo ⇒ fig. 172
del veicolo con la batteria scarica ⇒.
2. Collegare l'altra estremità del cavo rosso al polo positivo della batteria che fornisce la corrente.
3. Collegare un'estremità del cavo nero al polo negativo del veicolo con la batteria carica. 4. Collegare l'altra estremità del cavo nero al monoblocco del
motore del veicolo con la batteria scarica oppure ad un elemento
metallico massiccio annesso al monoblocco e comunque non
nelle immediate vicinanze della batteria ⇒.
5. Disporre i cavi in modo che non possano rimanere impigliati nei componenti rotanti che si trovano all'interno del vano motore.
Avviamento
6. Avviare il motore del veicolo che fornisce la corrente e lasciarlo al minimo.
7. Accendere poi il motore del veicolo che riceve la corrente e atten- dere due o tre minuti, finché il motore inizia a “girare“.
Scollegamento dei cavi di emergenza
8. Prima di staccare i cavi bisogna spegnere i fari (se questi sono accesi).
9. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
10. Lasciare il motore acceso e staccare i cavi nell'ordine inverso rispetto a quello descritto precedentemente.
Assicurarsi che le pinze fissate ai poli abbiano sufficiente contatto con le parti
metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
Fig. 172 Schema per il
collegamento dei cavi per
l'avviamento di emer-
genza
AA
AB
A+
A+
A-
AX
alhambra_italia.book Seite 265 Dienstag, 24. M‰ rz 2009 1:07 13
Page 268 of 301

Per fare da sé
266

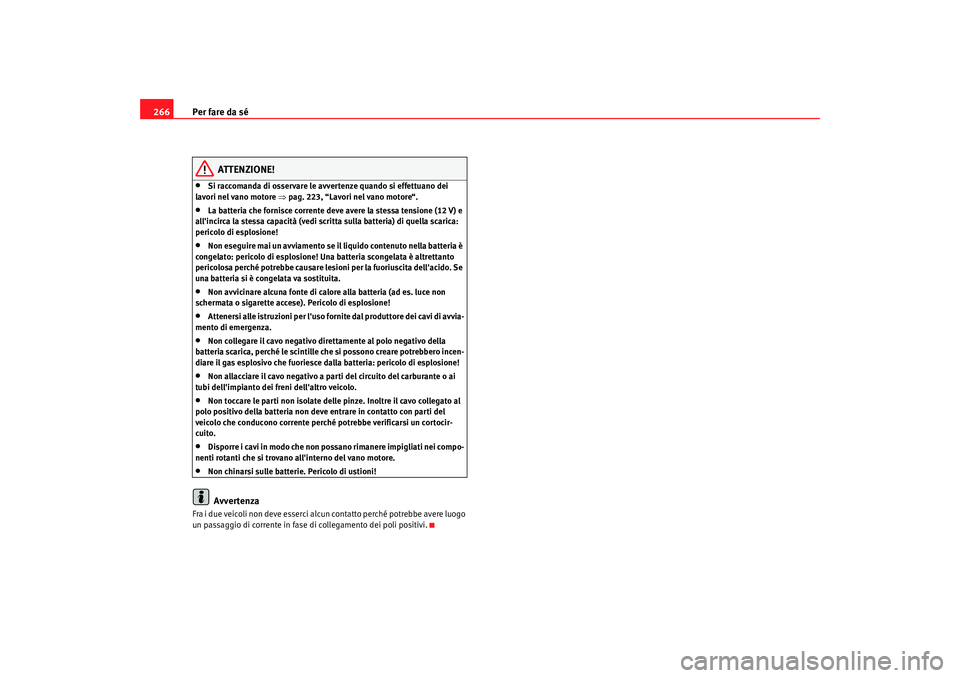

ATTENZIONE!
•
Si raccomanda di osservare le avvertenze quando si effettuano dei
lavori nel vano motore ⇒pag. 223, “Lavori nel vano motore“.
•
La batteria che fornisce corrente deve avere la stessa tensione (12 V) e
all'incirca la stessa capacità (vedi scritta sulla batteria) di quella scarica:
pericolo di esplosione!
•
Non eseguire mai un avviamento se il liquido contenuto nella batteria è
congelato: pericolo di esplosione! Una batteria scongelata è altrettanto
pericolosa perché potrebbe causare lesioni per la fuoriuscita dell'acido. Se
una batteria si è congelata va sostituita.
•
Non avvicinare alcuna fonte di calore alla batteria (ad es. luce non
schermata o sigarette accese). Pericolo di esplosione!
•
Attenersi alle istruzioni per l'uso fornite dal produttore dei cavi di avvia-
mento di emergenza.
•
Non collegare il cavo negativo direttamente al polo negativo della
batteria scarica, perché le scintille che si possono creare potrebbero incen-
diare il gas esplosivo che fuoriesce dalla batteria: pericolo di esplosione!
•
Non allacciare il cavo negativo a parti del circuito del carburante o ai
tubi dell'impianto dei freni dell'altro veicolo.
•
Non toccare le parti non isolate delle pinze. Inoltre il cavo collegato al
polo positivo della batteria non deve entrare in contatto con parti del
veicolo che conducono corrente perché potrebbe verificarsi un cortocir-
cuito.
•
Disporre i cavi in modo che non possano rimanere impigliati nei compo-
nenti rotanti che si trovano all'interno del vano motore.
•
Non chinarsi sulle batterie. Pericolo di ustioni!Avvertenza
Fra i due veicoli non deve esserci alcun contatto perché potrebbe avere luogo
un passaggio di corrente in fase di collegamento dei poli positivi.
alhambra_italia.book Seite 266 Dienstag, 24. M‰ rz 2009 1:07 13
Page 269 of 301

Per fare da sé267
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Traino e avviamento a traino di un altro
veicoloAvviamento a traino*
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒pag. 264.
Se per mettere in moto il motore non ci dovesse essere altra
possibilità che far trainare il veicolo:
– Mettere la 2
a o la 3
a.
– Tenere premuto il pedale della frizione.
– Accendere il quadro.
– Quando entrambi i veicoli cominciano a muoversi, lasciare andare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE!
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato
potrebbe per esempio tamponare il veicolo che lo traina.
Importante!
Si tenga anche presente che il carburante incombusto potrebbe arrivare al

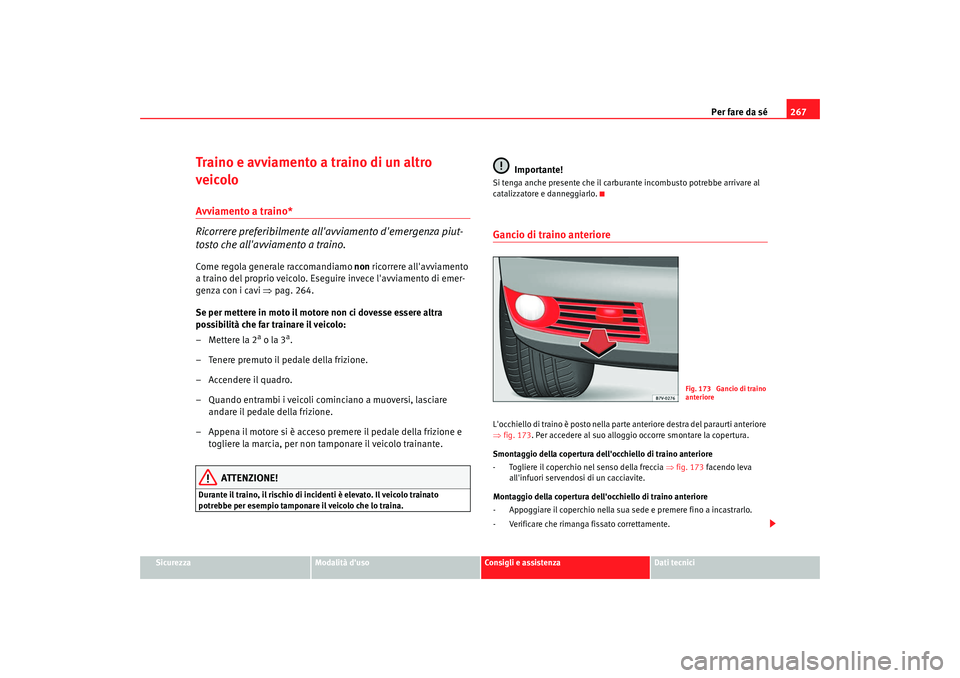

catalizzatore e danneggiarlo.Gancio di traino anterioreL'occhiello di traino è posto nella parte anteriore destra del paraurti anteriore
⇒fig. 173 . Per accedere al suo alloggio occorre smontare la copertura.
Smontaggio della copertura dell'occhiello di traino anteriore
- Togliere il coperchio nel senso della freccia ⇒fig. 173 facendo leva
all'infuori servendosi di un cacciavite.
Montaggio della copertura dell'occhiello di traino anteriore
- Appoggiare il coperchio nella sua sede e premere fino a incastrarlo.
- Verificare che rimanga fissato correttamente.
Fig. 173 Gancio di traino
anteriore
alhambra_italia.book Seite 267 Dienstag, 24. M‰ rz 2009 1:07 13
Page 270 of 301

Per fare da sé

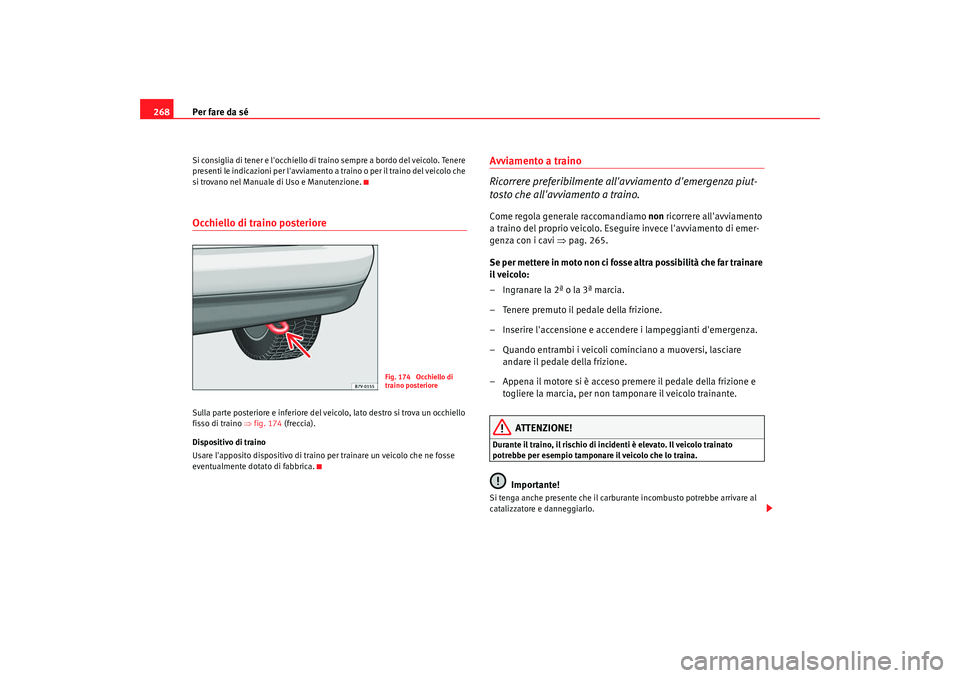

268Si consiglia di tener e l'occhiello di traino sempre a bordo del veicolo. Tenere
presenti le indicazioni per l'avviamento a traino o per il traino del veicolo che
si trovano nel Manuale di Uso e Manutenzione.Occhiello di traino posterioreSulla parte posteriore e inferiore del veicolo, lato destro si trova un occhiello
fisso di traino ⇒fig. 174 (freccia).
Dispositivo di traino
Usare l'apposito dispositivo di traino per trainare un veicolo che ne fosse
eventualmente dotato di fabbrica.
Avviamento a traino
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒pag. 265.
Se per mettere in moto non ci fosse altra possibilità che far trainare
il veicolo:
– Ingranare la 2ª o la 3ª marcia.
– Tenere premuto il pedale della frizione.
– Inserire l'accensione e accendere i lampeggianti d'emergenza.
– Quando entrambi i veicoli cominciano a muoversi, lasciare andare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE!
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato
potrebbe per esempio tamponare il veicolo che lo traina.
Importante!
Si tenga anche presente che il carburante incombusto potrebbe arrivare al
catalizzatore e danneggiarlo.
Fig. 174 Occhiello di
traino posteriore
alhambra_italia.book Seite 268 Dienstag, 24. M‰ rz 2009 1:07 13
Page 271 of 301

Per fare da sé269
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Avvertenza
•
Tenere conto della normativa vigente riguardo al traino di veicoli.
•
Accendere il lampeggio d'emergenza di entrambi i veicoli. Osservare
tuttavia le norme di legge eventualmente divergenti.
•
Per motivi tecnici non è possibile ricorrere all'avviamento a traino di
veicoli dotati di cambio automatico.

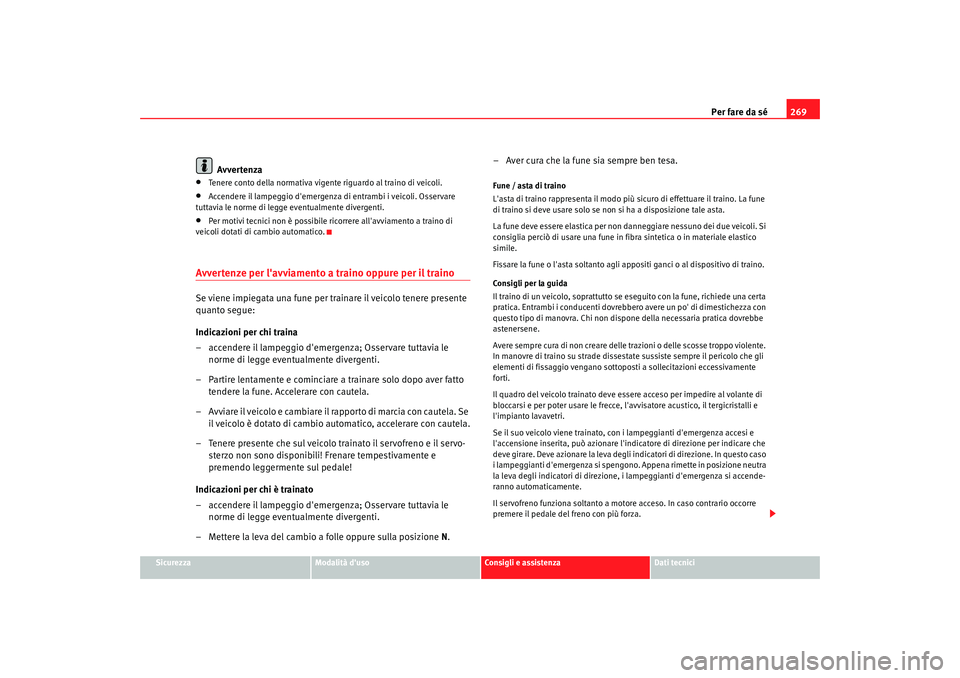

Avvertenze per l'avviamento a traino oppure per il trainoSe viene impiegata una fune per trainare il veicolo tenere presente
quanto segue:
Indicazioni per chi traina
– accendere il lampeggio d'emergenza; Osservare tuttavia le norme di legge eventualmente divergenti.
– Partire lentamente e cominciare a trainare solo dopo aver fatto tendere la fune. Accelerare con cautela.
– Avviare il veicolo e cambiare il rapporto di marcia con cautela. Se il veicolo è dotato di cambio automatico, accelerare con cautela.
– Tenere presente che sul veicolo trainato il servofreno e il servo- sterzo non sono disponibili! Frenare tempestivamente e
premendo leggermente sul pedale!
Indicazioni per chi è trainato
– accendere il lampeggio d'emergenza; Osservare tuttavia le norme di legge eventualmente divergenti.
– Mettere la leva del cambio a folle oppure sulla posizione N. – Aver cura che la fune sia sempre ben tesa.
Fune / asta di traino
L'asta di traino rappresenta il modo più sicuro di effettuare il traino. La fune
di traino si deve usare solo se non si ha a disposizione tale asta.
La fune deve essere elastica per non danneggiare nessuno dei due veicoli. Si
consiglia perciò di usare una fune in fibra sintetica o in materiale elastico
simile.
Fissare la fune o l'asta soltanto agli appositi ganci o al dispositivo di traino.
Consigli per la guida
Il traino di un veicolo, soprattutto se eseguito con la fune, richiede una certa
pratica. Entrambi i conducenti dovrebbero avere un po' di dimestichezza con
questo tipo di manovra. Chi non dispone della necessaria pratica dovrebbe
astenersene.
Avere sempre cura di non creare delle trazioni o delle scosse troppo violente.
In manovre di traino su strade dissestate sussiste sempre il pericolo che gli
elementi di fissaggio vengano sottoposti a sollecitazioni eccessivamente
forti.
Il quadro del veicolo trainato deve essere acceso per impedire al volante di
bloccarsi e per poter usare le frecce, l'avvisatore acustico, il tergicristalli e
l'impianto lavavetri.
Se il suo veicolo viene trainato, con i lampeggianti d'emergenza accesi e
l'accensione inserita, può azionare l'indicatore di direzione per indicare che
deve girare. Deve azionare la leva degli indicatori di direzione. In questo caso
i lampeggianti d'emergenza si spengono. Appena rimette in posizione neutra
la leva degli indicatori di direzione, i lampeggianti d'emergenza si accende-
ranno automaticamente.
Il servofreno funziona soltanto a motore acceso. In caso contrario occorre
premere il pedale del freno con più forza.
alhambra_italia.book Seite 269 Dienstag, 24. M‰
rz 2009 1:07 13
Page 272 of 301

Per fare da sé

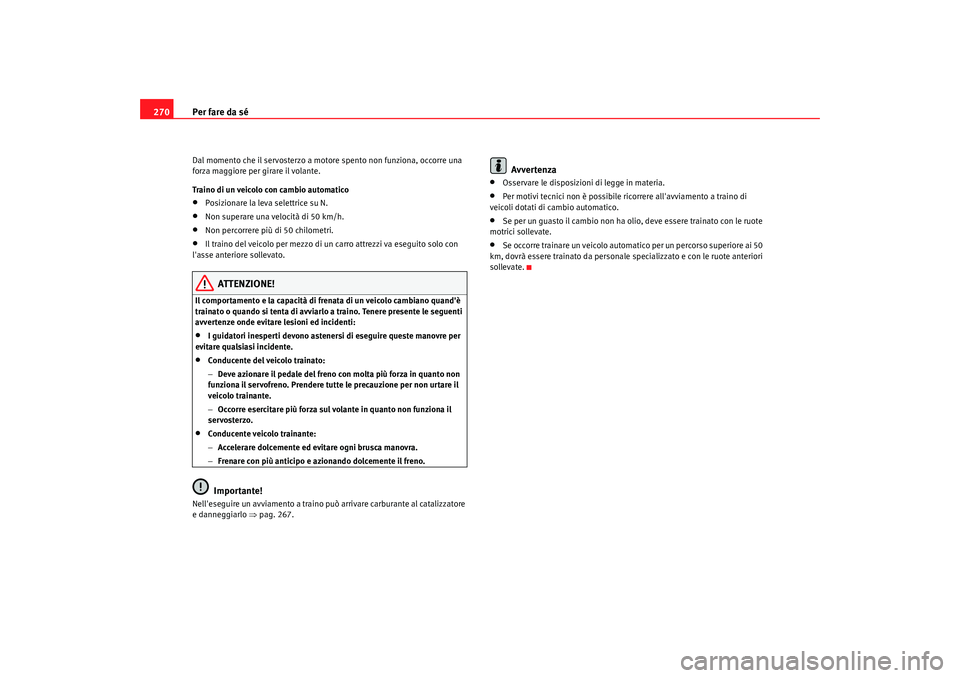

270Dal momento che il servosterzo a motore spento non funziona, occorre una
forza maggiore per girare il volante.
Traino di un veicolo con cambio automatico•
Posizionare la leva selettrice su N.
•
Non superare una velocità di 50 km/h.
•
Non percorrere più di 50 chilometri.
•
Il traino del veicolo per mezzo di un carro attrezzi va eseguito solo con
l'asse anteriore sollevato.
ATTENZIONE!
Il comportamento e la capacità di frenata di un veicolo cambiano quand'è
trainato o quando si tenta di avviarlo a traino. Tenere presente le seguenti
avvertenze onde evitare lesioni ed incidenti:•
I guidatori inesperti devono astenersi di eseguire queste manovre per
evitare qualsiasi incidente.
•
Conducente del veicolo trainato:
− Deve azionare il pedale del freno con molta più forza in quanto non
funziona il servofreno. Prendere tutte le precauzione per non urtare il
veicolo trainante.
− Occorre esercitare più forza sul volante in quanto non funziona il
servosterzo.
•
Conducente veicolo trainante:
− Accelerare dolcemente ed evitare ogni brusca manovra.
− Frenare con più anticipo e azionando dolcemente il freno.Importante!
Nell'eseguire un avviamento a traino può arrivare carburante al catalizzatore
e danneggiarlo ⇒pag. 267.
Avvertenza
•
Osservare le disposizioni di legge in materia.
•
Per motivi tecnici non è possibile ricorrere all'avviamento a traino di
veicoli dotati di cambio automatico.
•
Se per un guasto il cambio non ha olio, deve essere trainato con le ruote
motrici sollevate.
•
Se occorre trainare un veicolo automatico per un percorso superiore ai 50
km, dovrà essere trainato da personale specializzato e con le ruote anteriori
sollevate.
alhambra_italia.book Seite 270 Dienstag, 24. M‰ rz 2009 1:07 13
