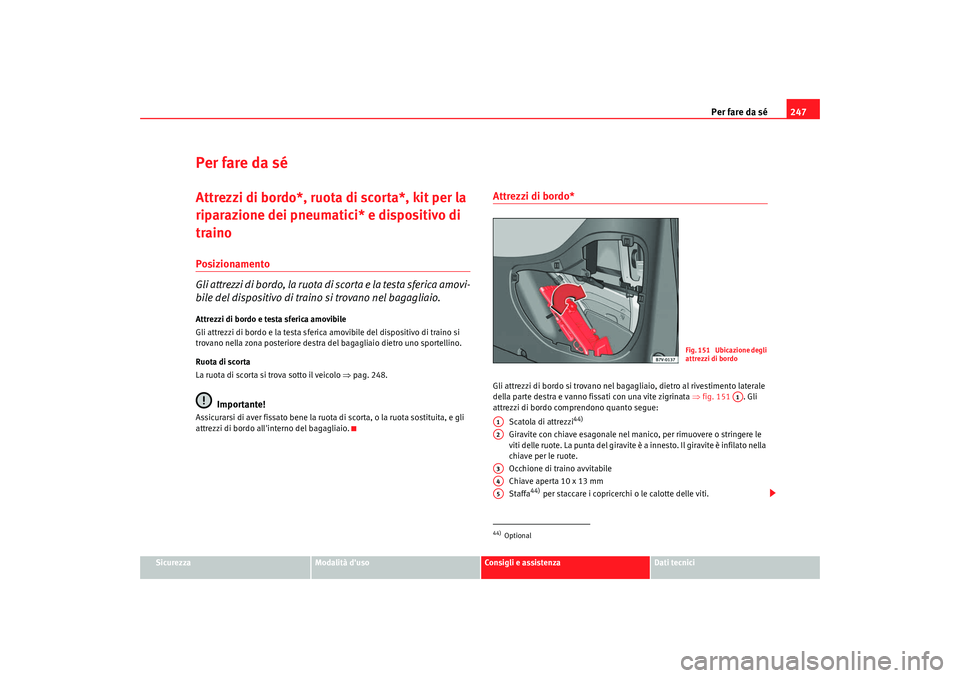

Page 249 of 301

Per fare da sé247
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Per fare da séAttrezzi di bordo*, ruota di scorta*, kit per la
riparazione dei pneumatici* e dispositivo di
trainoPosizionamento
Gl i att re zz i d i b ordo, l a ruota di scorta e la testa sferica amovi-
bile del dispositivo di traino si trovano nel bagagliaio.Attrezzi di bordo e testa sferica amovibile
Gli attrezzi di bordo e la testa sferica amovibile del dispositivo di traino si
trovano nella zona posteriore destra del bagagliaio dietro uno sportellino.
Ruota di scorta
La ruota di scorta si trova sotto il veicolo ⇒pag. 248.
Importante!
Assicurarsi di aver fissato bene la ruota di scorta, o la ruota sostituita, e gli
attrezzi di bordo all'interno del bagagliaio.
Attrezzi di bordo*Gli attrezzi di bordo si trovano nel bagagliaio, dietro al rivestimento laterale
della parte destra e vanno fissati con una vite zigrinata ⇒fig. 151 . Gli
attrezzi di bordo comprendono quanto segue:
Scatola di attrezzi
44)
Giravite con chiave esagonale nel manico, per rimuovere o stringere le
viti delle ruote. La punta del giravite è a innesto. Il giravite è infilato nella
chiave per le ruote.
Occhione di traino avvitabile
Chiave aperta 10 x 13 mm
Staffa
44) per staccare i copricerchi o le calotte delle viti.
44)Optional
Fig. 151 Ubicazione degli
attrezzi di bordo
A1
A1A2A3A4A5
alhambra_italia.book Seite 247 Dienstag, 24. M‰ rz 2009 1:07 13

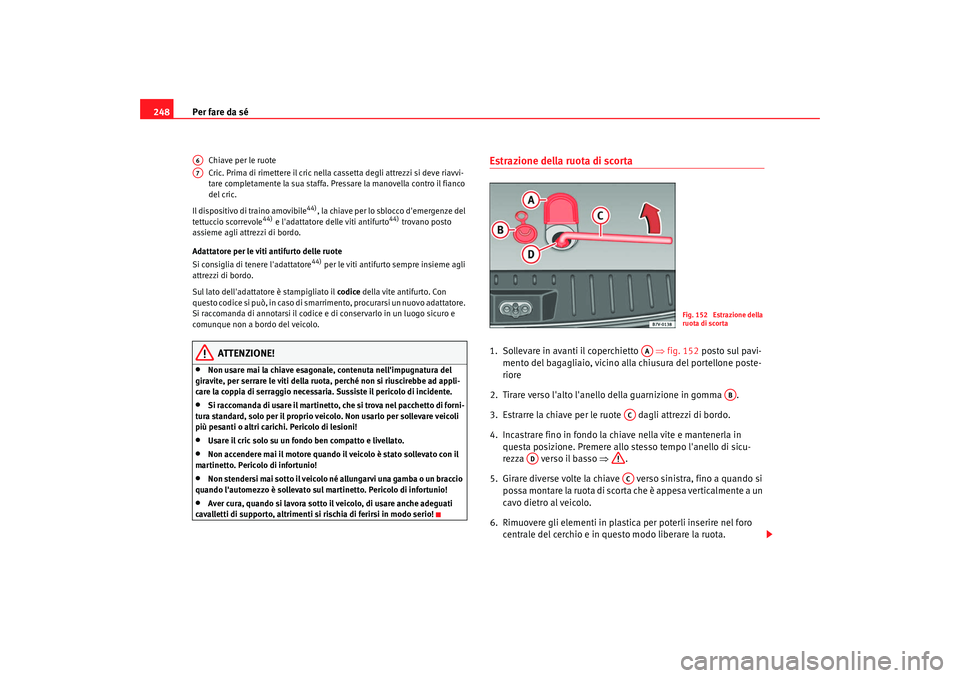

Page 250 of 301

Per fare da sé
248
Chiave per le ruote
Cric. Prima di rimettere il cric nella cassetta degli attrezzi si deve riavvi-
tare completamente la sua staffa. Pressare la manovella contro il fianco
del cric.
Il dispositivo di traino amovibile
44), la chiave per lo sblocco d'emergenze del
tettuccio scorrevole
44) e l'adattatore delle viti antifurto
44) trovano posto
assieme agli attrezzi di bordo.
Adattatore per le viti antifurto delle ruote
Si consiglia di tenere l'adattatore
44) per le viti antifurto sempre insieme agli
attrezzi di bordo.
Sul lato dell'adattatore è stampigliato il codice della vite antifurto. Con
questo codice si può, in caso di smarrimento, procurarsi un nuovo adattatore.
Si raccomanda di annotarsi il codice e di conservarlo in un luogo sicuro e
comunque non a bordo del veicolo.
ATTENZIONE!
•
Non usare mai la chiave esagonale, contenuta nell'impugnatura del
giravite, per serrare le viti della ruota, perché non si riuscirebbe ad appli-
care la coppia di serraggio necessaria. Sussiste il pericolo di incidente.
•
Si raccomanda di usare il martinetto, che si trova nel pacchetto di forni-
tura standard, solo per il proprio veicolo. Non usarlo per sollevare veicoli
più pesanti o altri carichi. Pericolo di lesioni!
•
Usare il cric solo su un fondo ben compatto e livellato.
•
Non accendere mai il motore quando il veicolo è stato sollevato con il
martinetto. Pericolo di infortunio!
•
Non stendersi mai sotto il veicolo né allungarvi una gamba o un braccio
quando l'automezzo è sollevato sul martinetto. Pericolo di infortunio!
•
Aver cura, quando si lavora sotto il veicolo, di usare anche adeguati
cavalletti di supporto, altrimenti si rischia di ferirsi in modo serio!
Estrazione della ruota di scorta1. Sollevare in avanti il coperchietto ⇒fig. 152 posto sul pavi-
mento del bagagliaio, vicino alla chiusura del portellone poste-
riore
2. Tirare verso l'alto l'anello della guarnizione in gomma .
3. Estrarre la chiave per le ruote dagli attrezzi di bordo.
4. Incastrare fino in fondo la chiave nella vite e mantenerla in questa posizione. Premere allo stesso tempo l'anello di sicu-
rezza verso il basso ⇒.
5. Girare diverse volte la chiave verso sinistra, fino a quando si possa montare la ruota di scorta che è appesa verticalmente a un
cavo dietro al veicolo.
6. Rimuovere gli elementi in plastica per poterli inserire nel foro centrale del cerchio e in questo modo liberare la ruota.
A6A7
Fig. 152 Estrazione della
ruota di scorta
AA
AB
AC
AD
AC
alhambra_italia.book Seite 248 Dienstag, 24. M‰ rz 2009 1:07 13

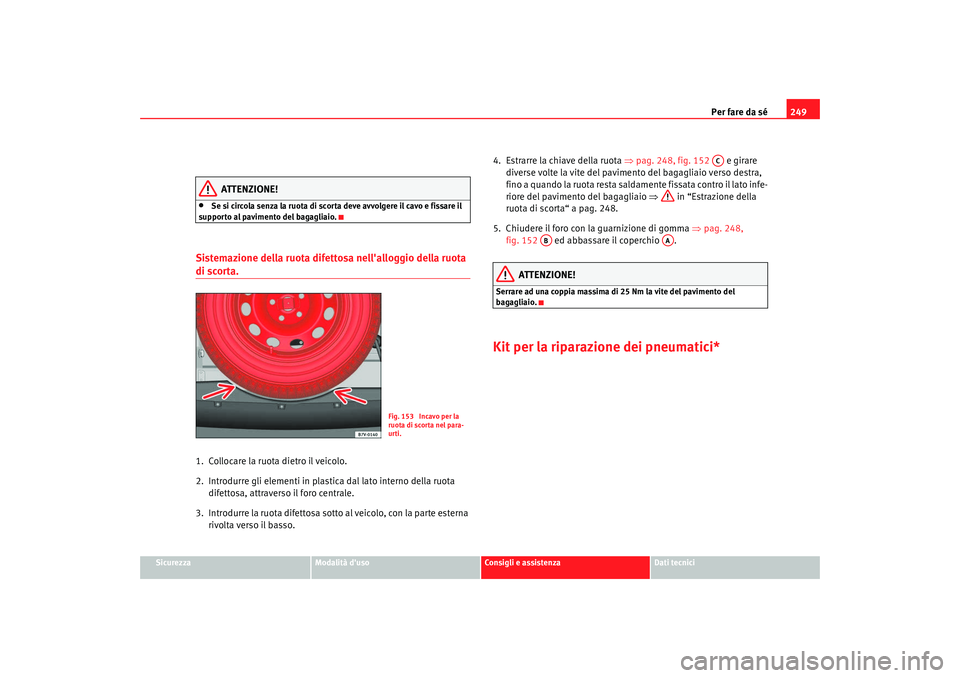

Page 251 of 301

Per fare da sé249
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
•
Se si circola senza la ruota di scorta deve avvolgere il cavo e fissare il
supporto al pavimento del bagagliaio.
Sistemazione della ruota difettosa nell'alloggio della ruota di scorta.1. Collocare la ruota dietro il veicolo.
2. Introdurre gli elementi in plastica dal lato interno della ruota difettosa, attraverso il foro centrale.
3. Introdurre la ruota difettosa sotto al veicolo, con la parte esterna rivolta verso il basso. 4. Estrarre la chiave della ruota
⇒pag. 248, fig. 152 e girare
diverse volte la vite del pavimento del bagagliaio verso destra,
fino a quando la ruota resta saldamente fissata contro il lato infe-
riore del pavimento del bagagliaio ⇒ in “Estrazione della
ruota di scorta“ a pag. 248.
5. Chiudere il foro con la guarnizione di gomma ⇒pag. 248,
fig. 152 ed abbassare il coperchio .
ATTENZIONE!
Serrare ad una coppia massima di 25 Nm la vite del pavimento del
bagagliaio.Kit per la riparazione dei pneumatici*
Fig. 153 Incavo per la
ruota di scorta nel para-
urti.
AC
AB
AA
alhambra_italia.book Seite 249 Dienstag, 24. M‰ rz 2009 1:07 13

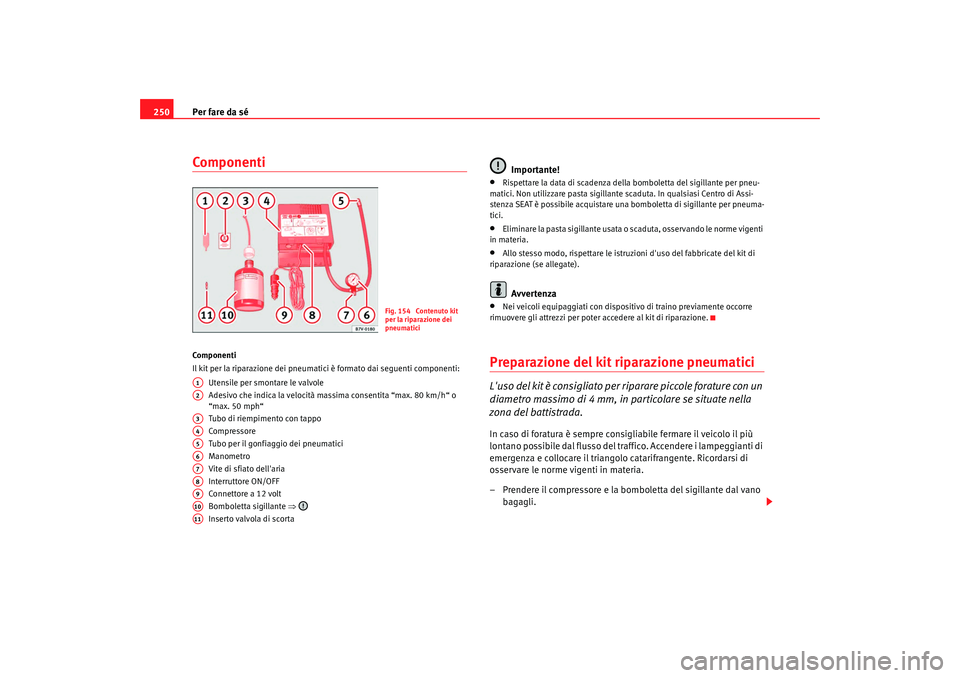

Page 252 of 301

Per fare da sé
250ComponentiCo mp on e nt i
Il kit per la riparazione dei pneumatici è formato dai seguenti componenti:
Utensile per smontare le valvole
Adesivo che indica la velocità massima consentita “max. 80 km/h“ o
“max. 50 mph“
Tubo di riempimento con tappo
Compressore
Tubo per il gonfiaggio dei pneumatici
Manometro
Vite di sfiato dell'aria
Interruttore ON/OFF
Connettore a 12 volt
Bomboletta sigillante ⇒
Inserto valvola di scorta
Importante!
•
Rispettare la data di scadenza della bomboletta del sigillante per pneu-
matici. Non utilizzare pasta sigillante scaduta. In qualsiasi Centro di Assi-
stenza SEAT è possibile acquistare una bomboletta di sigillante per pneuma-
tici.
•
Eliminare la pasta sigillante usata o scaduta, osservando le norme vigenti
in materia.
•
Allo stesso modo, rispettare le istruzioni d'uso del fabbricate del kit di
riparazione (se allegate).Avvertenza
•
Nei veicoli equipaggiati con dispositivo di traino previamente occorre
rimuovere gli attrezzi per poter accedere al kit di riparazione.
Preparazione del kit riparazione pneumaticiL'uso del kit è consigliato per riparare piccole forature con un
diametro massimo di 4 mm, in particolare se situate nella
zona del battistrada.In caso di foratura è sempre consigliabile fermare il veicolo il più
lontano possibile dal flusso del traffico. Accendere i lampeggianti di
emergenza e collocare il triangolo catarifrangente. Ricordarsi di
osservare le norme vigenti in materia.
– Prendere il compressore e la bomboletta del sigillante dal vano bagagli.
Fig. 154 Contenuto kit
per la riparazione dei
pneumatici
A1A2A3A4A5A6A7A8A9A10A11
alhambra_italia.book Seite 250 Dienstag, 24. M‰ rz 2009 1:07 13

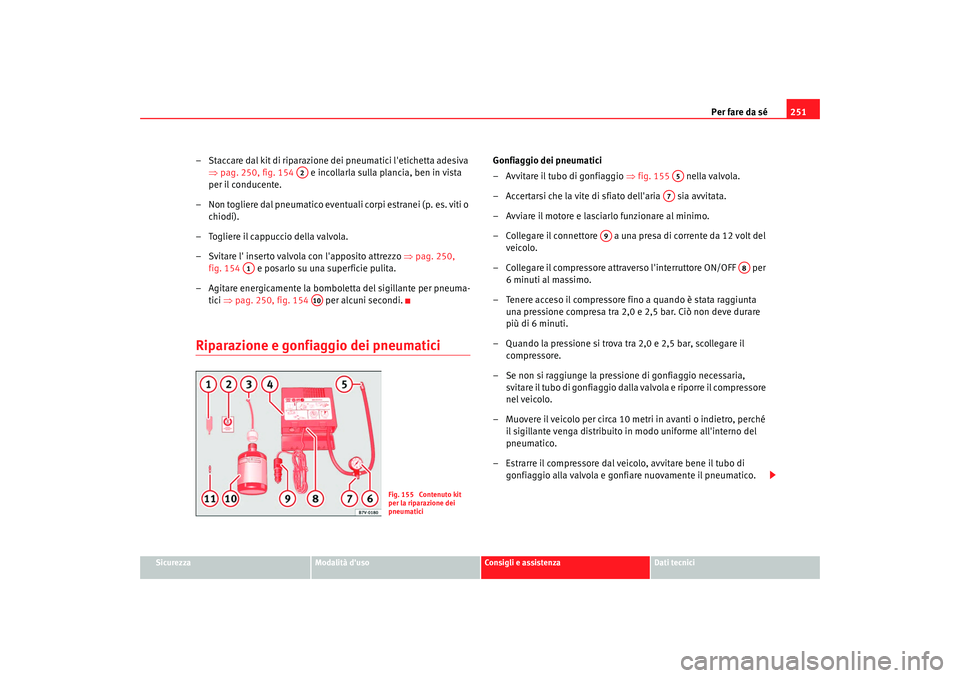

Page 253 of 301

Per fare da sé251
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
– Staccare dal kit di riparazione dei pneumatici l'etichetta adesiva
⇒pag. 250, fig. 154 e incollarla sulla plancia, ben in vista
per il conducente.
– Non togliere dal pneumatico eventuali corpi estranei (p. es. viti o chiodi).
– Togliere il cappuccio della valvola.
– Svitare l' inserto valvola con l'apposito attrezzo ⇒pag. 250,
fig. 154 e posarlo su una superficie pulita.
– Agitare energicamente la bomboletta del sigillante per pneuma- tici ⇒pag. 250, fig. 154 per alcuni secondi.Riparazione e gonfiaggio dei pneumatici
Gonfiaggio dei pneumatici
– Avvitare il tubo di gonfiaggio ⇒fig. 155 nella valvola.
– Accertarsi che la vite di sfiato dell'aria sia avvitata.
– Avviare il motore e lasciarlo funzionare al minimo.
– Collegare il connettore a una presa di corrente da 12 volt del veicolo.
– Collegare il compressore attraverso l'interruttore ON/OFF per 6 minuti al massimo.
– Tenere acceso il compressore fino a quando è stata raggiunta una pressione compresa tra 2,0 e 2,5 bar. Ciò non deve durare
più di 6 minuti.
– Quando la pressione si trova tra 2,0 e 2,5 bar, scollegare il compressore.
– Se non si raggiunge la pressione di gonfiaggio necessaria, svitare il tubo di gonfiaggio dalla valvola e riporre il compressore
nel veicolo.
– Muovere il veicolo per circa 10 metri in avanti o indietro, perché il sigillante venga distribuito in modo uniforme all'interno del
pneumatico.
– Estrarre il compressore dal veicolo, avvitare bene il tubo di gonfiaggio alla valvola e gonfiare nuovamente il pneumatico.
A2
A1
A10
Fig. 155 Contenuto kit
per la riparazione dei
pneumatici
A5
A7
A9
A8
alhambra_italia.book Seite 251 Dienstag, 24. M‰ rz 2009 1:07 13

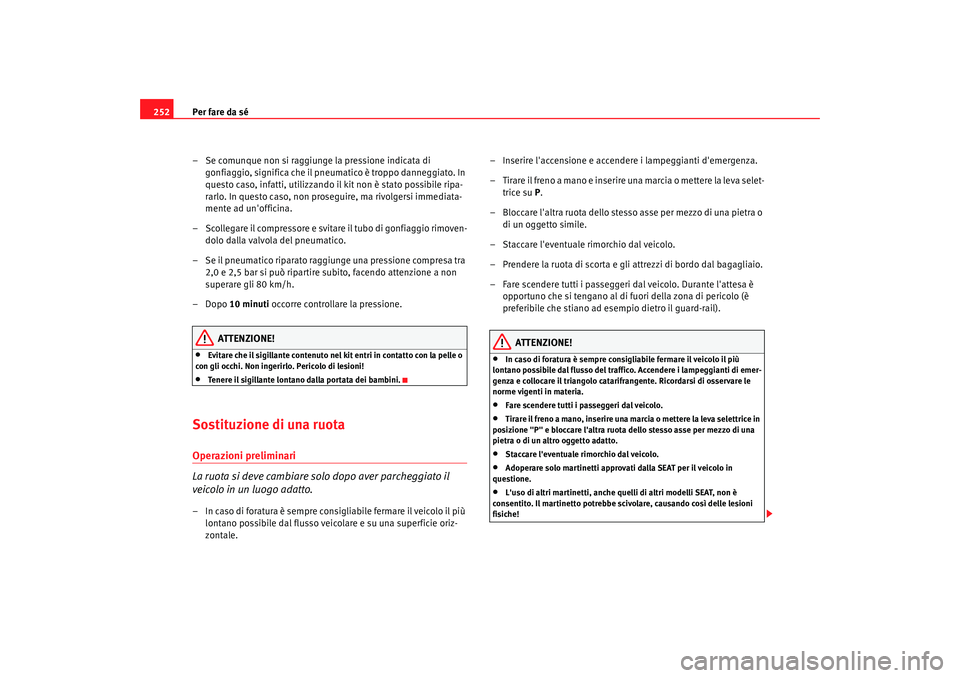

Page 254 of 301

Per fare da sé
252
– Se comunque non si raggiunge la pressione indicata di gonfiaggio, significa che il pneumatico è troppo danneggiato. In
questo caso, infatti, utilizzando il kit non è stato possibile ripa-
rarlo. In questo caso, non proseguire, ma rivolgersi immediata-
mente ad un'officina.
– Scollegare il compressore e svitare il tubo di gonfiaggio rimoven- dolo dalla valvola del pneumatico.
– Se il pneumatico riparato raggiunge una pressione compresa tra 2,0 e 2,5 bar si può ripartire subito, facendo attenzione a non
superare gli 80 km/h.
–Dopo 10 minuti occorre controllare la pressione.
ATTENZIONE!
•
Evitare che il sigillante contenuto nel kit entri in contatto con la pelle o
con gli occhi. Non ingerirlo. Pericolo di lesioni!
•
Tenere il sigillante lontano dalla portata dei bambini.
Sostituzione di una ruotaOperazioni preliminari
La ruota si deve cambiare solo dopo aver parcheggiato il
veicolo in un luogo adatto.– In caso di foratura è sempre consigliabile fermare il veicolo il più lontano possibile dal flusso veicolare e su una superficie oriz-
zontale. – Inserire l'accensione e accendere i lampeggianti d'emergenza.
– Tirare il freno a mano e inserire una marcia o mettere la leva selet-
trice su P.
– Bloccare l'altra ruota dello stesso asse per mezzo di una pietra o di un oggetto simile.
– Staccare l'eventuale rimorchio dal veicolo.
– Prendere la ruota di scorta e gli attrezzi di bordo dal bagagliaio.
– Fare scendere tutti i passeggeri dal veicolo. Durante l'attesa è opportuno che si tengano al di fuori della zona di pericolo (è
preferibile che stiano ad esempio dietro il guard-rail).
ATTENZIONE!
•
In caso di foratura è sempre consigliabile fermare il veicolo il più
lontano possibile dal flusso del traffico. Accendere i lampeggianti di emer-
genza e collocare il triangolo catarifrangente. Ricordarsi di osservare le
norme vigenti in materia.
•
Fare scendere tutti i passeggeri dal veicolo.
•
Tirare il freno a mano, inserire una marcia o mettere la leva selettrice in
posizione "P" e bloccare l'altra ruota dello stesso asse per mezzo di una
pietra o di un altro oggetto adatto.
•
Staccare l'eventuale rimorchio dal veicolo.
•
Adoperare solo martinetti approvati dalla SEAT per il veicolo in
questione.
•
L'uso di altri martinetti, anche quelli di altri modelli SEAT, non è
consentito. Il martinetto potrebbe scivolare, causando così delle lesioni
fisiche!
alhambra_italia.book Seite 252 Dienstag, 24. M‰ rz 2009 1:07 13

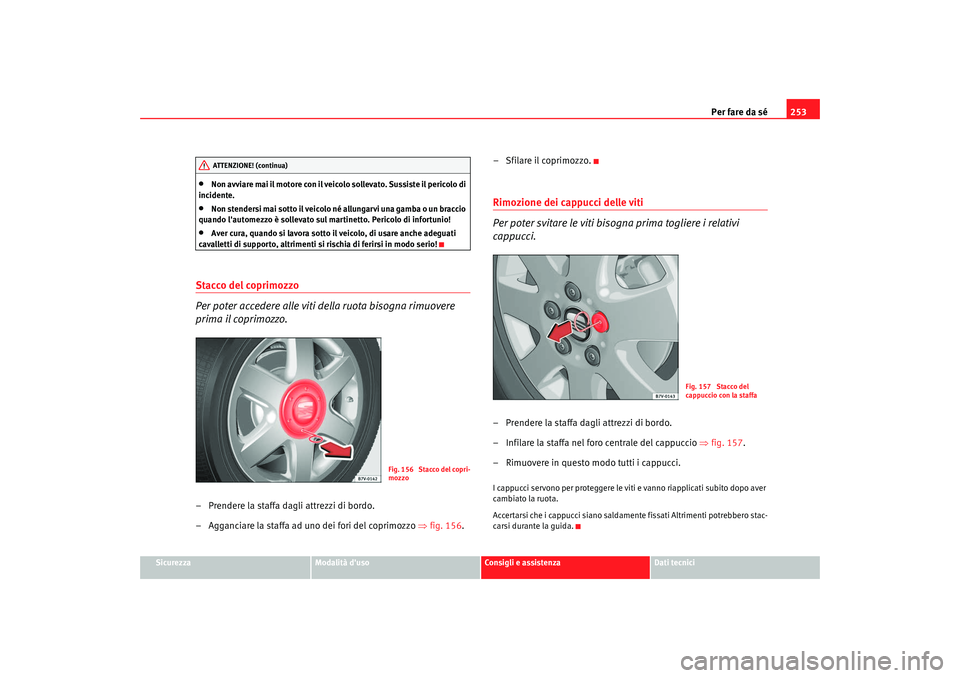

Page 255 of 301

Per fare da sé253
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Non avviare mai il motore con il veicolo sollevato. Sussiste il pericolo di
incidente.
•
Non stendersi mai sotto il veicolo né allungarvi una gamba o un braccio
quando l'automezzo è sollevato sul martinetto. Pericolo di infortunio!
•
Aver cura, quando si lavora sotto il veicolo, di usare anche adeguati
cavalletti di supporto, altrimenti si rischia di ferirsi in modo serio!
Stacco del coprimozzo
Per poter accedere alle viti della ruota bisogna rimuovere
prima il coprimozzo.– Prendere la staffa dagli attrezzi di bordo.
– Agganciare la staffa ad uno dei fori del coprimozzo ⇒fig. 156 .–Sfilare il coprimozzo.
Rimozione dei cappucci delle viti
Per poter svitare le viti bisogna prima togliere i relativi
cappucci.– Prendere la staffa dagli attrezzi di bordo.
– Infilare la staffa nel foro centrale del cappuccio
⇒fig. 157 .
– Rimuovere in questo modo tutti i cappucci.I cappucci servono per proteggere le viti e vanno riapplicati subito dopo aver
cambiato la ruota.
Accertarsi che i cappucci siano saldamente fissati Altrimenti potrebbero stac-
carsi durante la guida.
ATTENZIONE! (continua)
Fig. 156 Stacco del copri-
mozzo
Fig. 157 Stacco del
cappuccio con la staffa
alhambra_italia.book Seite 253 Dienstag, 24. M‰ rz 2009 1:07 13
Page 256 of 301

Per fare da sé
254Allentare le viti delle ruote
Per poter allentare le viti antifurto è necessario uno speciale
adattatore che fa parte degli attrezzi di bordo.
Come allentare le viti della ruota
– Applicare la chiave fino in fondo sulla vite ⇒fig. 158 .
– Facendo pressione sul braccio della chiave far compiere alla vite all'incirca un giro in senso antiorario ⇒.
Come allentare le viti antifurto
– Prendere l'adattatore delle viti antifurto
45)
dal kit degli attrezzi di
bordo.
– Innestare l'adattatore
45)
nella vite antifurto, spingendolo fino in
fondo ⇒fig. 159 .
– Far entrare fino in fondo la chiave nell'adattatore.
– Facendo pressione sul braccio della chiave far compiere alla vite all'incirca un giro in senso antiorario ⇒.
Come allentare le viti della ruota
Se non è possibile allentare la vite, può esercitare più forza appoggiando il
piede sull'estremità della chiave Nel fare ciò è consigliabile appoggiarsi al
veicolo e aver cura di restare in equilibrio.
ATTENZIONE!
•
Svitare le viti di un solo giro prima che il veicolo sia stato sollevato con
il martinetto.
•
Nel caso di cerchi con anello esterno avvitato, le viti a testa zigrinata dei
cerchi non vanno mai svitate. Si potrebbero produrre infiltrazioni e di
conseguenza esiste il rischio d'incidente.
Fig. 158 Cambio di una
ruota: allentare le viti
della ruotaFig. 159 Cambio di una
ruota: bulloni antifurto
con adattatore
45)Optional
alhambra_italia.book Seite 254 Dienstag, 24. M‰ rz 2009 1:07 13
