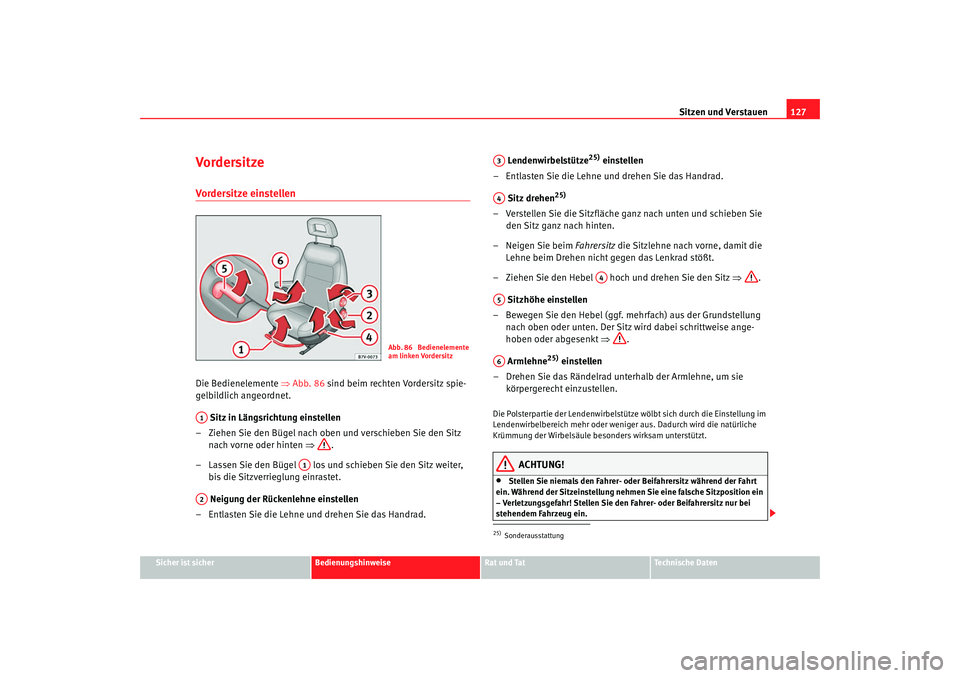

Page 129 of 295

Sitzen und Verstauen127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Vo rdersi tzeVordersitze einstellen Die Bedienelemente ⇒Abb. 86 sind beim rechten Vordersitz spie-
gelbildlich angeordnet.
Sitz in Längsrichtung einstellen
– Ziehen Sie den Bügel nach oben und verschieben Sie den Sitz nach vorne oder hinten ⇒.
– Lassen Sie den Bügel los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad. Lendenwirbelstütze
25)
einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Sitz drehen
25)
– Verstellen Sie die Sitzfläche ganz nach unten und schieben Sie den Sitz ganz nach hinten.
– Neigen Sie beim Fahrersitz die Sitzlehne nach vorne, damit die
Lehne beim Drehen nicht gegen das Lenkrad stößt.
– Ziehen Sie den Hebel hoch und drehen Sie den Sitz ⇒.
Sitzhöhe einstellen
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt ⇒.
Armlehne
25)
einstellen
– Drehen Sie das Rändelrad unterhalb der Armlehne, um sie körpergerecht einzustellen.
Die Polsterpartie der Lendenwirbelstütze wölbt sich durch die Einstellung im
Lendenwirbelbereich mehr oder weniger aus. Dadurch wird die natürliche
Krümmung der Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Verletzungsgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
Abb. 86 Bedienelemente
am linken Vordersitz
A1
A1
A2
25)SonderausstattungA3A4
A4
A5A6
alhambra_aleman.book Seite 127 Montag, 23. M‰ rz 2009 11:24 11

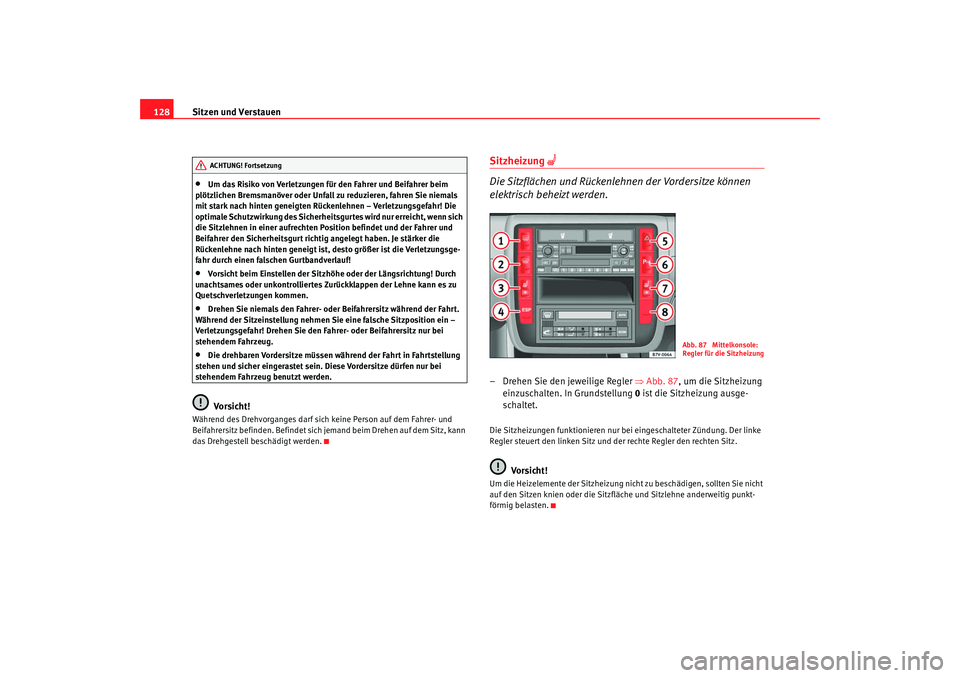

Page 130 of 295

Sitzen und Verstauen
128•
Um das Risiko von Verletzungen für den Fahrer und Beifahrer beim
plötzlichen Bremsmanöver oder Unfall zu reduzieren, fahren Sie niemals
mit stark nach hinten geneigten Rückenlehnen – Verletzungsgefahr! Die
optimale Schutzwirkung des Sicherheitsgurtes wird nur erreicht, wenn sich
die Sitzlehnen in einer aufrechten Position befindet und der Fahrer und
Beifahrer den Sicherheitsgurt richtig angelegt haben. Je stärker die
Rückenlehne nach hinten geneigt ist, desto größer ist die Verletzungsge-
fahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhöhe oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne kann es zu
Quetschverletzungen kommen.
•
Drehen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt.
Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein –
Verletzungsgefahr! Drehen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug.
•
Die drehbaren Vordersitze müssen während der Fahrt in Fahrtstellung
stehen und sicher eingerastet sein. Diese Vordersitze dürfen nur bei
stehendem Fahrzeug benutzt werden.Vo rsi ch t !
Während des Drehvorganges darf sich keine Person auf dem Fahrer- und
Beifahrersitz befinden. Befindet sich jemand beim Drehen auf dem Sitz, kann
das Drehgestell beschädigt werden.
Sitzheizung
Die Sitzflächen und Rückenlehnen der Vordersitze können
elektrisch beheizt werden.– Drehen Sie den jeweilige Regler ⇒ Abb. 87, um die Sitzheizung
einzuschalten. In Grundstellung 0 ist die Sitzheizung ausge-
schaltet.Die Sitzheizungen funktionieren nur bei eingeschalteter Zündung. Der linke
Regler steuert den linken Sitz und der rechte Regler den rechten Sitz.
Vo rsi ch t !
Um die Heizelemente der Sitzheizung nicht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläche und Sitzlehne anderweitig punkt-
förmig belasten.
ACHTUNG! Fortsetzung
Abb. 87 Mittelkonsole:
Regler für die Sitzheizung
alhambra_aleman.book Seite 128 Montag, 23. M‰ rz 2009 11:24 11

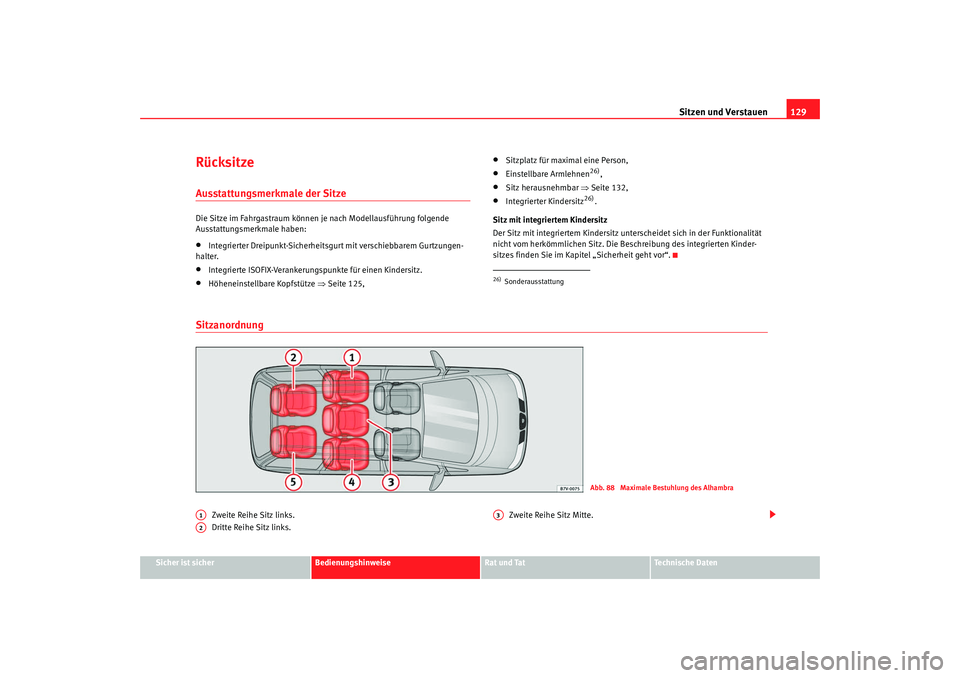

Page 131 of 295

Sitzen und Verstauen129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
RücksitzeAusstattungsmerkmale der Sitze Die Sitze im Fahrgastraum können je nach Modellausführung folgende
Ausstattungsmerkmale haben:•
Integrierter Dreipunkt-Sicherheitsgurt mit verschiebbarem Gurtzungen-
halter.
•
Integrierte ISOFIX-Verankerungspunkte für einen Kindersitz.
•
Höheneinstellbare Kopfstütze ⇒Seite 125,
•
Sitzplatz für maximal eine Person,
•
Einstellbare Armlehnen
26),
•
Sitz herausnehmbar ⇒ Seite 132,
•
Integrierter Kindersitz
26).
Sitz mit integriertem Kindersitz
Der Sitz mit integriertem Kindersitz unterscheidet sich in der Funktionalität
nicht vom herkömmlichen Sitz. Die Beschreibung des integrierten Kinder-
sitzes finden Sie im Kapitel „Sicherheit geht vor“.
Sitzanordnung
Zweite Reihe Sitz links.
Dritte Reihe Sitz links. Zweite Reihe Sitz Mitte.
26)Sonderausstattung
Abb. 88 Maximale Bestuhlung des Alhambra
A1A2
A3
alhambra_aleman.book Seite 129 Montag, 23. M‰
rz 2009 11:24 11

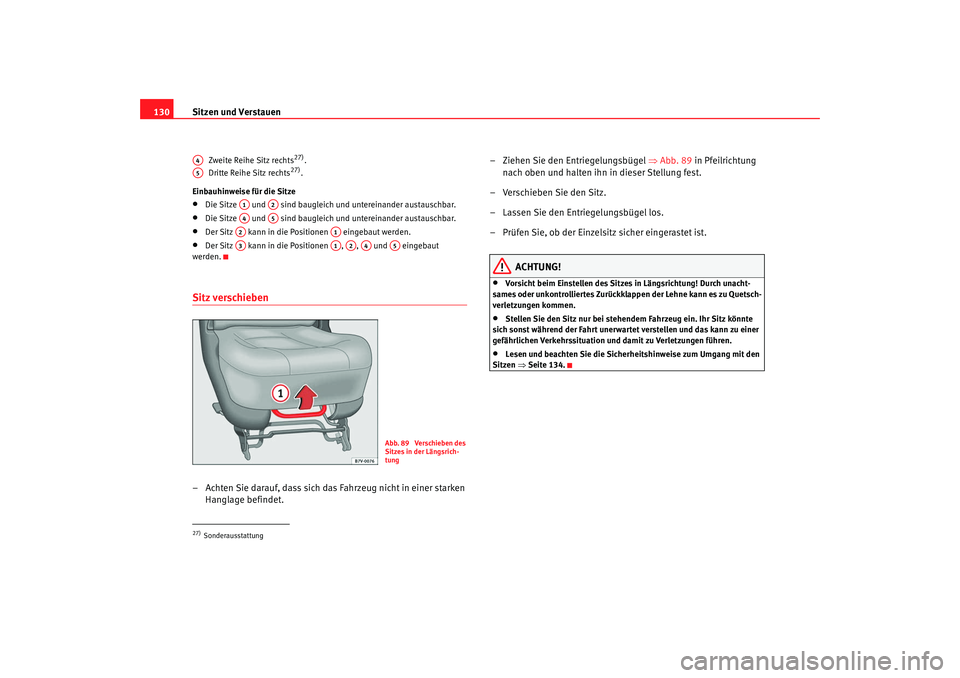

Page 132 of 295

Sitzen und Verstauen
130
Zweite Reihe Sitz rechts
27).
Dritte Reihe Sitz rechts
27).
Einbauhinweise für die Sitze
•
Die Sitze und sind baugleich und untereinander austauschbar.
•
Die Sitze und sind baugleich und untereinander austauschbar.
•
Der Sitz kann in die Positionen eingebaut werden.
•
Der Sitz kann in die Positionen , , und eingebaut
werden.
Sitz verschieben– Achten Sie darauf, dass sich das Fahrzeug nicht in einer starken Hanglage befindet. – Ziehen Sie den Entriegelungsbügel
⇒Abb. 89 in Pfeilrichtung
nach oben und halten ihn in dieser Stellung fest.
– Verschieben Sie den Sitz.
– Lassen Sie den Entriegelungsbügel los.
– Prüfen Sie, ob der Einzelsitz sicher eingerastet ist.
ACHTUNG!
•
Vorsicht beim Einstellen des Sitzes in Längsrichtung! Durch unacht-
sames oder unkontrolliertes Zurückklappen der Lehne kann es zu Quetsch-
verletzungen kommen.
•
Stellen Sie den Sitz nur bei stehendem Fahrzeug ein. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
•
Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ⇒Seite 134.
27)SonderausstattungA4A5
A1
A2
A4
A5
A2
A1
A3
A1
A2
A4
A5Abb. 89 Verschieben des
Sitzes in der Längsrich-
tung
alhambra_aleman.book Seite 130 Montag, 23. M‰ rz 2009 11:24 11

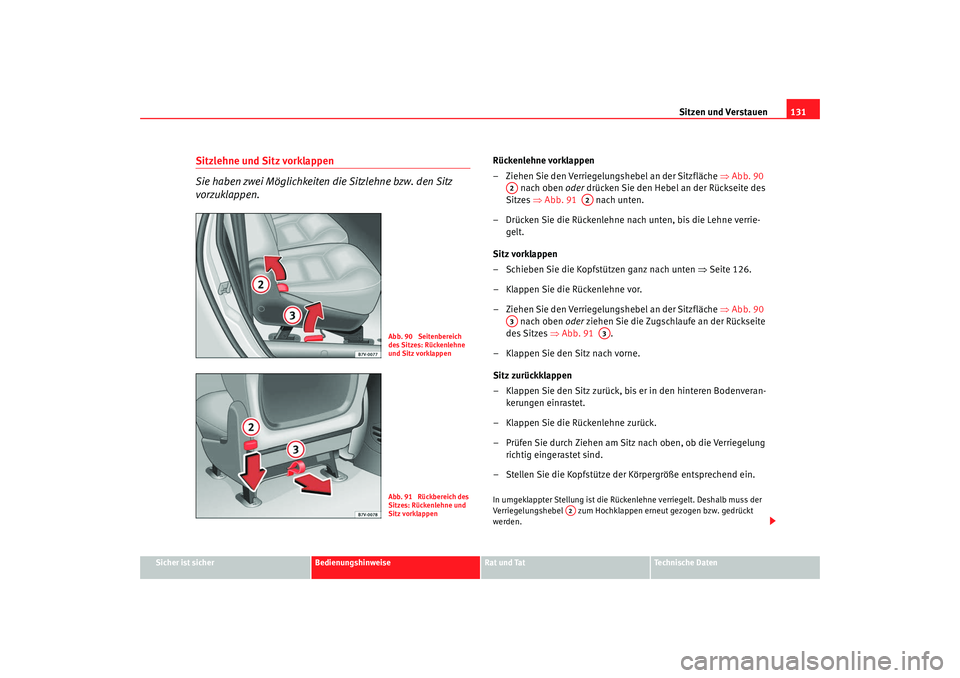

Page 133 of 295

Sitzen und Verstauen131
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Sitzlehne und Sitz vorklappen
Sie haben zwei Möglichkeiten die Sitzlehne bzw. den Sitz
vorzuklappen.
Rückenlehne vorklappen
– Ziehen Sie den Verriegelungshebel an der Sitzfläche ⇒Abb. 90
nach oben oder drücken Sie den Hebel an der Rückseite des
Sitzes ⇒Abb. 91 nach unten.
– Drücken Sie die Rückenlehne nach unten, bis die Lehne verrie- gelt.
Sitz vorklappen
– Schieben Sie die Kopfstützen ganz nach unten ⇒Seite 126.
– Klappen Sie die Rückenlehne vor.
– Ziehen Sie den Verriegelungshebel an der Sitzfläche ⇒Abb. 90
nach oben oder ziehen Sie die Zugschlaufe an der Rückseite
des Sitzes ⇒Abb. 91 .
– Klappen Sie den Sitz nach vorne.
Sitz zurückklappen
– Klappen Sie den Sitz zurück, bis er in den hinteren Bodenveran- kerungen einrastet.
– Klappen Sie die Rückenlehne zurück.
– Prüfen Sie durch Ziehen am Sitz nach oben, ob die Verriegelung richtig eingerastet sind.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein.In umgeklappter Stellung ist die Rückenlehne verriegelt. Deshalb muss der
Verriegelungshebel zum Hochklappen erneut gezogen bzw. gedrückt
werden.
Abb. 90 Seitenbereich
des Sitzes: Rückenlehne
und Sitz vorklappenAbb. 91 Rückbereich des
Sitzes: Rückenlehne und
Sitz vorklappen
A2
A2
A3
A3
A2
alhambra_aleman.book Seite 131 Montag, 23. M‰ rz 2009 11:24 11

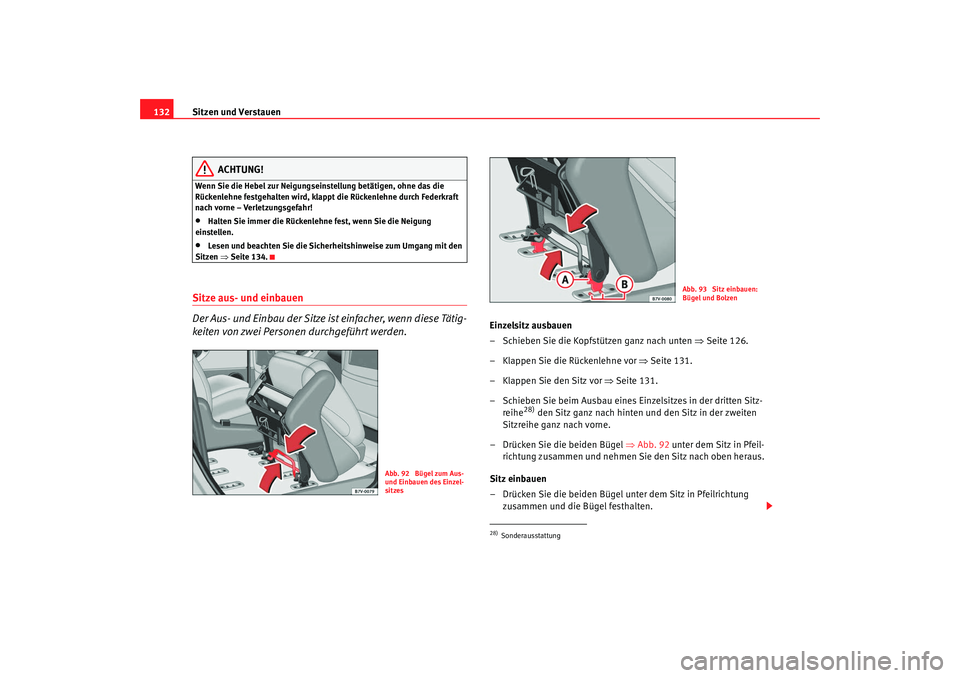

Page 134 of 295

Sitzen und Verstauen
132
ACHTUNG!
Wenn Sie die Hebel zur Neigungseinstellung betätigen, ohne das die
Rückenlehne festgehalten wird, klappt die Rückenlehne durch Federkraft
nach vorne – Verletzungsgefahr!•
Halten Sie immer die Rückenlehne fest, wenn Sie die Neigung
einstellen.
•
Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ⇒Seite 134.
Sitze aus- und einbauen
Der Aus- und Einbau der Sitze ist einfacher, wenn diese Tätig-
keiten von zwei Personen durchgeführt werden.
Einzelsitz ausbauen
– Schieben Sie die Kopfstützen ganz nach unten ⇒Seite 126.
– Klappen Sie die Rückenlehne vor ⇒Seite 131.
– Klappen Sie den Sitz vor ⇒Seite 131.
– Schieben Sie beim Ausbau eines Einzelsitzes in der dritten Sitz- reihe
28)
den Sitz ganz nach hinten und den Sitz in der zweiten
Sitzreihe ganz nach vorne.
– Drücken Sie die beiden Bügel ⇒Abb. 92 unter dem Sitz in Pfeil-
richtung zusammen und nehmen Sie den Sitz nach oben heraus.
Sitz einbauen
– Drücken Sie die beiden Bügel unter dem Sitz in Pfeilrichtung zusammen und die Bügel festhalten.
Abb. 92 Bügel zum Aus-
und Einbauen des Einzel-
sitzes
28)Sonderausstattung
Abb. 93 Sitz einbauen:
Bügel und Bolzen
alhambra_aleman.book Seite 132 Montag, 23. M‰ rz 2009 11:24 11

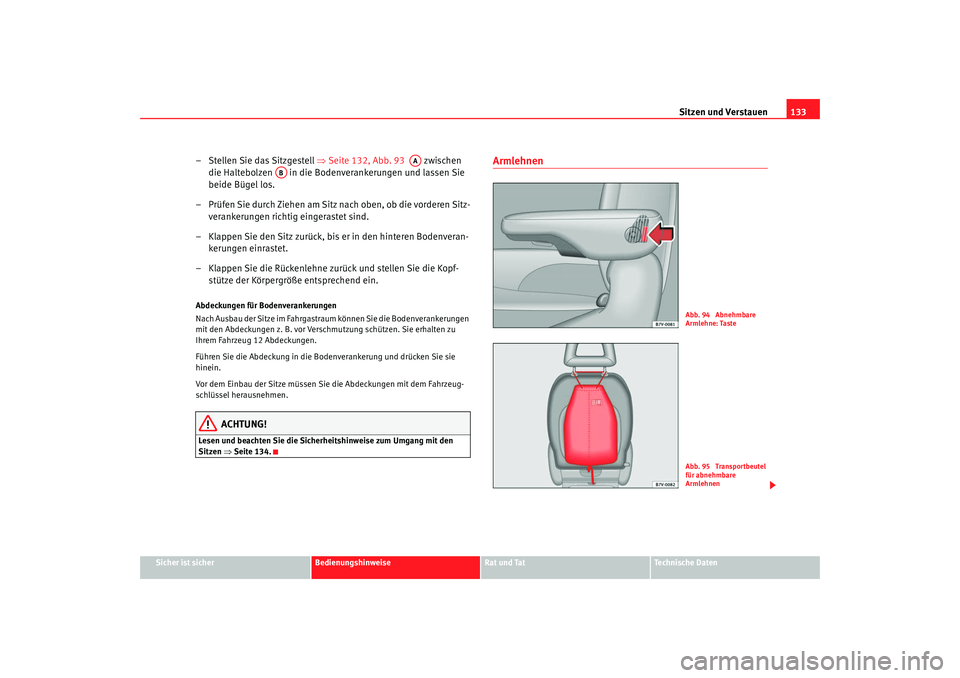

Page 135 of 295

Sitzen und Verstauen133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
– Stellen Sie das Sitzgestell ⇒Seite 132, Abb. 93 zwischen
die Haltebolzen in die Bodenverankerungen und lassen Sie
beide Bügel los.
– Prüfen Sie durch Ziehen am Sitz nach oben, ob die vorderen Sitz- verankerungen richtig eingerastet sind.
– Klappen Sie den Sitz zurück, bis er in den hinteren Bodenveran- kerungen einrastet.
– Klappen Sie die Rückenlehne zurück und stellen Sie die Kopf- stütze der Körpergröße entsprechend ein.Abdeckungen für Bodenverankerungen
Nach Ausbau der Sitze im Fahrgastraum können Sie die Bodenverankerungen
mit den Abdeckungen z. B. vor Verschmutzung schützen. Sie erhalten zu
Ihrem Fahrzeug 12 Abdeckungen.
Führen Sie die Abdeckung in die Bodenverankerung und drücken Sie sie
hinein.
Vor dem Einbau der Sitze müssen Sie die Abdeckungen mit dem Fahrzeug-
schlüssel herausnehmen.
ACHTUNG!
Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ⇒Seite 134.
Armlehnen
AA
AB
Abb. 94 Abnehmbare
Armlehne: TasteAbb. 95 Transportbeutel
für abnehmbare
Armlehnen
alhambra_aleman.book Seite 133 Montag, 23. M‰ rz 2009 11:24 11

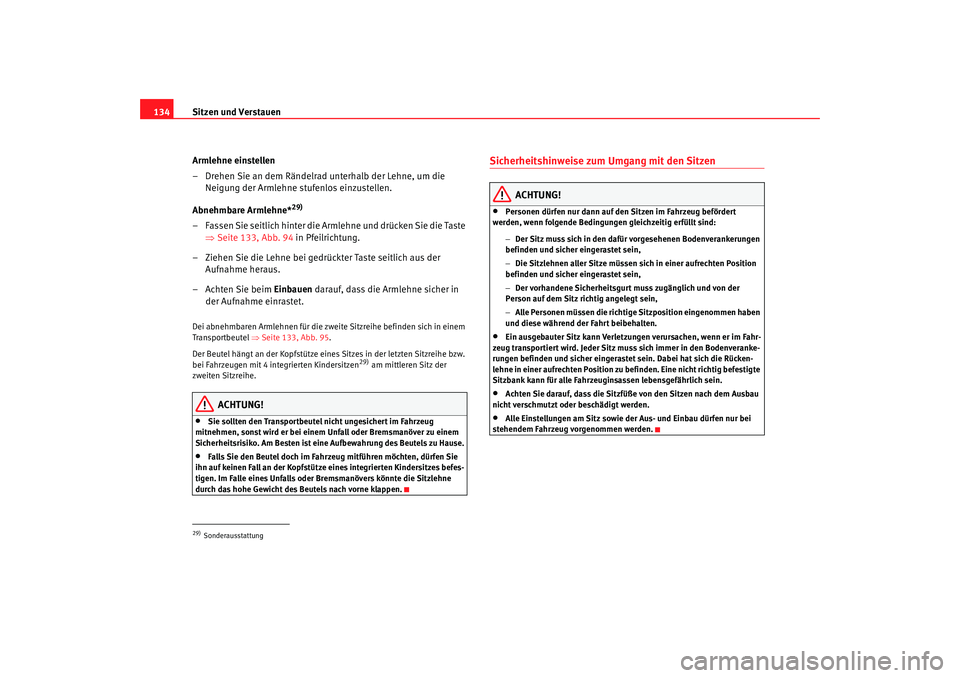

Page 136 of 295

Sitzen und Verstauen
134
Armlehne einstellen
– Drehen Sie an dem Rändelrad unterhalb der Lehne, um die Neigung der Armlehne stufenlos einzustellen.
Abnehmbare Armlehne*
29)
– Fassen Sie seitlich hinter die Armlehne und drücken Sie die Taste ⇒Seite 133, Abb. 94 in Pfeilrichtung.
– Ziehen Sie die Lehne bei gedrückter Taste seitlich aus der Aufnahme heraus.
–Achten Sie beim Einbauen darauf, dass die Armlehne sicher in
der Aufnahme einrastet.Dei abnehmbaren Armlehnen für die zweite Sitzreihe befinden sich in einem
Transpor tbeutel ⇒Seite 133, Abb. 95.
Der Beutel hängt an der Kopfstütze eines Sitzes in der letzten Sitzreihe bzw.
bei Fahrzeugen mit 4 integrierten Kindersitzen
29) am mittleren Sitz der
zweiten Sitzreihe.
ACHTUNG!
•
Sie sollten den Transportbeutel nicht ungesichert im Fahrzeug
mitnehmen, sonst wird er bei einem Unfall oder Bremsmanöver zu einem
Sicherheitsrisiko. Am Besten ist eine Aufbewahrung des Beutels zu Hause.
•
Falls Sie den Beutel doch im Fahrzeug mitführen möchten, dürfen Sie
ihn auf keinen Fall an der Kopfstütze eines integrierten Kindersitzes befes-
tigen. Im Falle eines Unfalls oder Bremsmanövers könnte die Sitzlehne
durch das hohe Gewicht des Beutels nach vorne klappen.
Sicherheitshinweise zum Umgang mit den Sitzen
ACHTUNG!
•
Personen dürfen nur dann auf den Sitzen im Fahrzeug befördert
werden, wenn folgende Bedingungen gleichzeitig erfüllt sind:
−Der Sitz muss sich in den dafür vorgesehenen Bodenverankerungen
befinden und sicher eingerastet sein,
− Die Sitzlehnen aller Sitze müssen sich in einer aufrechten Position
befinden und sicher eingerastet sein,
− Der vorhandene Sicherheitsgurt muss zugänglich und von der
Person auf dem Sitz richtig angelegt sein,
− Alle Personen müssen die richtige Sitzposition eingenommen haben
und diese während der Fahrt beibehalten.
•
Ein ausgebauter Sitz kann Verletzungen verursachen, wenn er im Fahr-
zeug transportiert wird. Jeder Sitz muss sich immer in den Bodenveranke-
rungen befinden und sicher eingerastet sein. Dabei hat sich die Rücken-
lehne in einer aufrechten Position zu befinden. Eine nicht richtig befestigte
Sitzbank kann für alle Fahrzeuginsassen lebensgefährlich sein.
•
Achten Sie darauf, dass die Sitzfüße von den Sitzen nach dem Ausbau
nicht verschmutzt oder beschädigt werden.
•
Alle Einstellungen am Sitz sowie der Aus- und Einbau dürfen nur bei
stehendem Fahrzeug vorgenommen werden.
29)Sonderausstattung
alhambra_aleman.book Seite 134 Montag, 23. M‰ rz 2009 11:24 11
