2009 Peugeot Partner Tepee Betriebsanleitung (in German)

9. 19

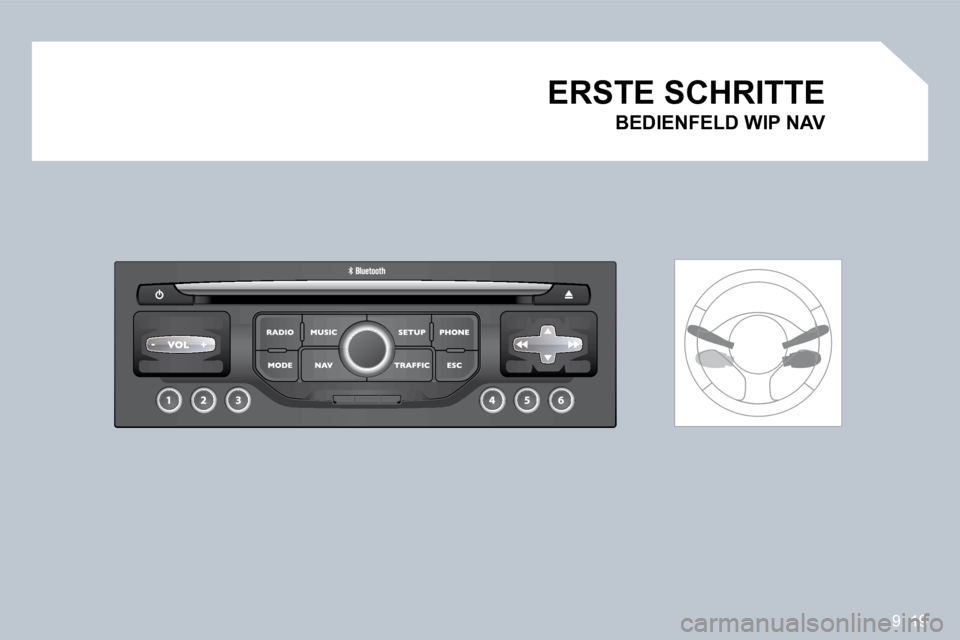

01 ERSTE SCHRITTE

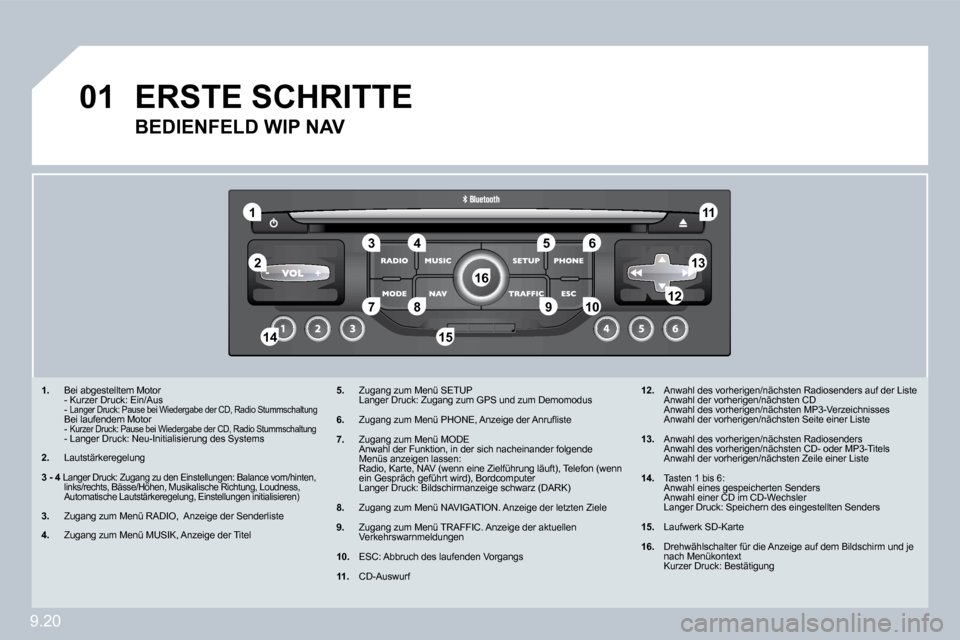

BEDIENFELD WIP NAV

9.20
01
1
5
10
2
346
13
11
9
1415
7812
16
1. Bei abgestelltem Motor - Kurzer Druck: Ein/Aus - Langer Druck: Pause bei Wiedergabe der CD, Radio Stummschaltung Bei laufendem Motor - Kurzer Druck: Pause bei Wiedergabe der CD, Radio Stummschaltung - Langer Druck: Neu-Initialisierung des Systems
2. Lautstärkeregelung
5. Zugang zum Menü SETUP Langer Druck: Zugang zum GPS und zum Demomodus
6. Zugang zum Menü PHONE, Anzeige der Anrufl iste
7. Zugang zum Menü MODE Anwahl der Funktion, in der sich nacheinander folg ende Menüs anzeigen lassen: Radio, Karte, NAV (wenn eine Zielführung läuft), Telefon (wenn ein Gespräch geführt wird), Bordcomputer Langer Druck: Bildschirmanzeige schwarz (DARK)
8. Zugang zum Menü NAVIGATION. Anzeige der letzten Zi ele
9. Zugang zum Menü TRAFFIC. Anzeige der aktuellen Verkehrswarnmeldungen
10. ESC: Abbruch des laufenden Vorgangs
11. CD-Auswurf
12. Anwahl des vorherigen/nächsten Radiosenders auf der Liste Anwahl der vorherigen/nächsten CD Anwahl des vorherigen/nächsten MP3-Verzeichnisses Anwahl der vorherigen/nächsten Seite einer Liste
13. Anwahl des vorherigen/nächsten Radiosenders Anwahl des vorherigen/nächsten CD- oder MP3-Titels Anwahl der vorherigen/nächsten Zeile einer Liste
14. Tasten 1 bis 6: Anwahl eines gespeicherten Senders Anwahl einer CD im CD-Wechsler Langer Druck: Speichern des eingestellten Senders
15. Laufwerk SD-Karte
16. Drehwählschalter für die Anzeige auf dem Bildschirm und je nach Menükontext Kurzer Druck: Bestätigung
ERSTE SCHRITTE
BEDIENFELD WIP NAV
3. Zugang zum Menü RADIO, Anzeige der Senderliste
4. Zugang zum Menü MUSIK, Anzeige der Titel
3 - 4Langer Druck: Zugang zu den Einstellungen: Balance vorn/hinten, links/rechts, Bässe/Höhen, Musikalische Richtung, Loudness, Automatische Lautstärkeregelung, Einstellungen initialisieren)

9. 21

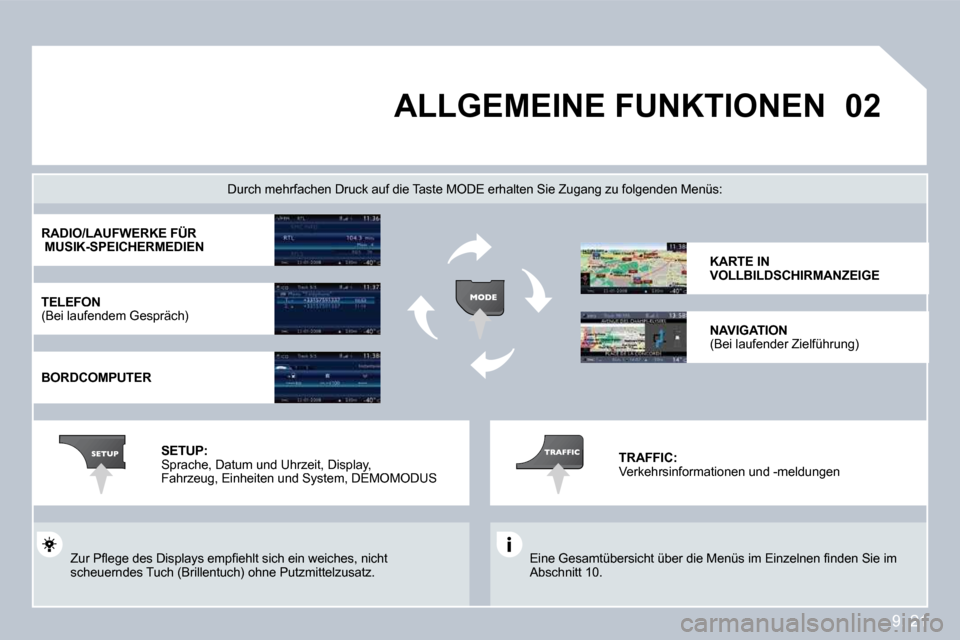

02 ALLGEMEINE FUNKTIONEN
Eine Gesamtübersicht über die Menüs im Einzelnen fi nden Sie im Abschnitt 10.
Durch mehrfachen Druck auf die Taste MODE erhalte n Sie Zugang zu folgenden Menüs:
Zur Pfl ege des Displays empfi ehlt sich ein weiches, nicht scheuerndes Tuch (Brillentuch) ohne Putzmittelzusat z.
RADIO/ LAUFWERKE FÜR MUSIK - SPEICHERMEDIEN
TELEFON (Bei laufendem Gespräch)
BORDCOMPUTER
KARTE IN VOLLBILDSCHIRMANZEIGE
NAVIGATION (Bei laufender Zielführung)
SETUP : Sprache, Datum und Uhrzeit, Display, Fahrzeug, Einheiten und System, DEMOMODUS
TRAFFI C : Verkehrsinformationen und -meldungen

9.22
02
1
2
3
3
2
1
1
1
3
2
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
1
1
2
1
2
2
2
2
2
2
2
1
1
1
1
1
1

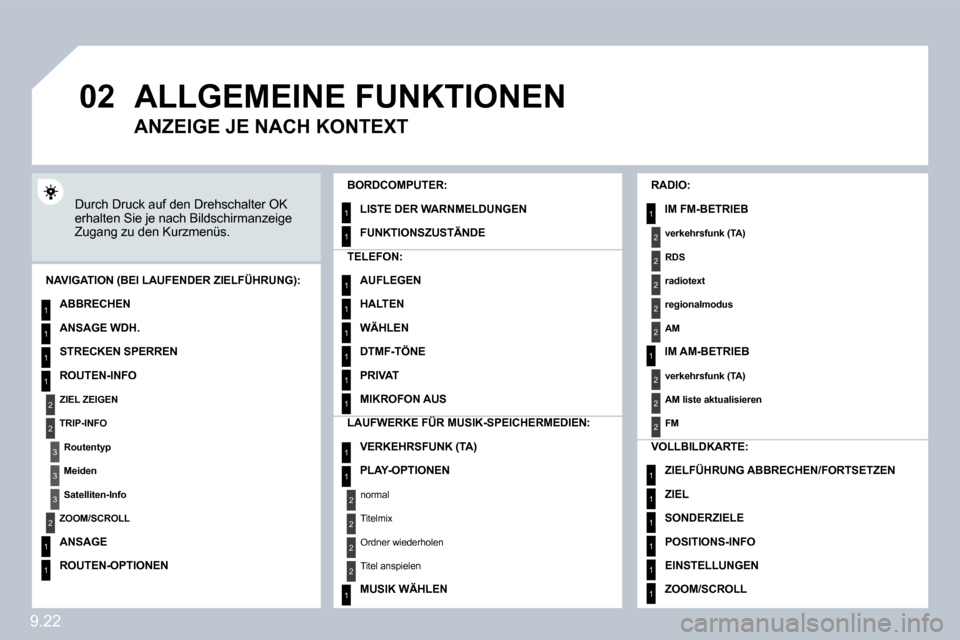

ALLGEMEINE FUNKTIONEN
Durch Druck auf den Drehschalter OK erhalten Sie je nach Bildschirmanzeige Zugang zu den Kurzmenüs.
BORDCOMPUTER:
LISTE DER WARNMELDUNGEN
FUNKTIONSZUSTÄNDE
LAUFWERKE FÜR MUSIK-SPEICHERMEDIEN: LAUFWERKE FÜR MUSIK-SPEICHERMEDIEN:
VERKEHRSFUNK (TA)
PLAY-OPTIONEN
normal
Titelmix
Ordner wiederholen
Titel anspielen
MUSIK WÄHLEN
NAVIGATION (BEI LAUFENDER ZIELFÜHRUNG):
ABBRECHEN
ANSAGE WDH.
STRECKEN SPERREN
ROUTEN-INFO
ZIEL ZEIGEN
TRIP-INFO
Routentyp
Meiden
Satelliten-Info
ZOOM/SCROLL
ANSAGE
ROUTEN-OPTIONEN
RADIO:
IM FM-BETRIEB
verkehrsfunk (TA)
RDS
radiotext
regionalmodus
AM
IM AM-BETRIEB
verkehrsfunk (TA)
AM liste aktualisieren
FM
VOLLBILDKARTE:
ZIELFÜHRUNG ABBRECHEN/FORTSETZEN
ZIEL
SONDERZIELE
POSITIONS-INFO
EINSTELLUNGEN
ZOOM/SCROLL
TELEFON:
AUFLEGEN
HALTEN
WÄHLEN
DTMF-TÖNE
PRIVAT
MIKROFON AUS
ANZEIGE JE NACH KONTEXT

9. 23
03
1
2
3
6
5
4

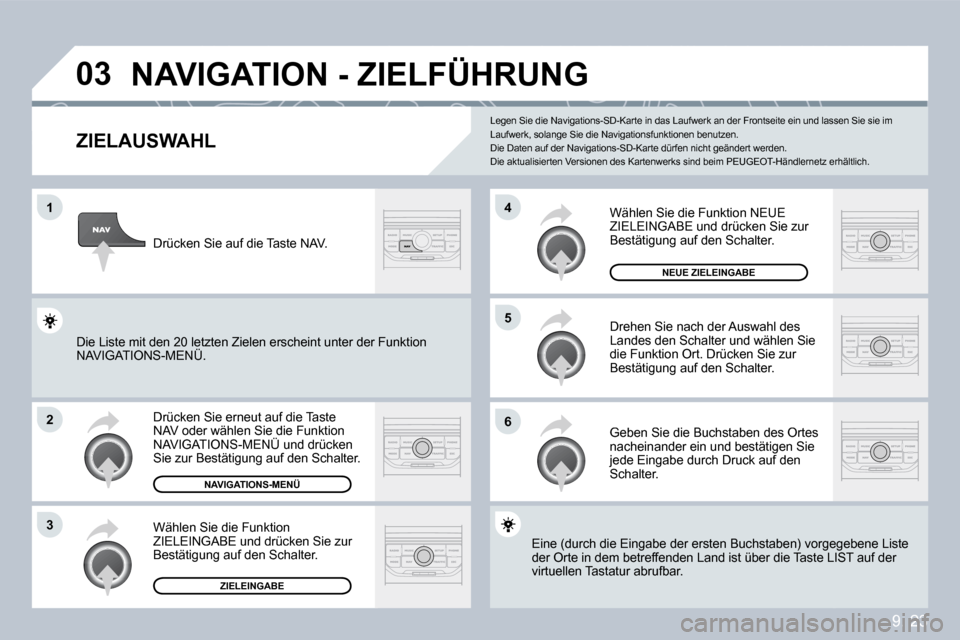

NAVIGATION - ZIELFÜHRUNG
ZIELAUSWAHL
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion NAVIGATIONS-MENÜ und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion ZIELEINGABE und drücken Sie zur Bestätigung auf den Schalter.
Drücken Sie auf die Taste NAV.
Geben Sie die Buchstaben des Ortes nacheinander ein und bestätigen Sie jede Eingabe durch Druck auf den Schalter.
Drehen Sie nach der Auswahl des Landes den Schalter und wählen Sie die Funktion Ort. Drücken Sie zur Bestätigung auf den Schalter.
NAVIGATIONS-MENÜ
ZIELEINGABE
Legen Sie die Navigations-SD-Karte in das Laufwerk an der Frontseite ein und lassen Sie sie im Laufwerk, solange Sie die Navigationsfunktionen ben utzen. Die Daten auf der Navigations-SD-Karte dürfen nicht geändert werden. Die aktualisierten Versionen des Kartenwerks sind beim PEUGEOT-Händlernetz erhältlich.
Eine (durch die Eingabe der ersten Buchstaben) vor gegorgegebene Liste der Orte in dem betreffenden Land ist über die Taste LISte LIST auf der virtuellen Tastatur abrufbar.
Wählen Sie die Funktion NEUE ZIELEINGABE und drücken Sie zur Bestätigung auf den Schalter.
NEUE ZIELEINGABE
Die Liste mit den 20 letzten Zielen erscheint unter der Fr der Funktion NAVIGATIONS-MENÜ.

9.24
7
8
9
10

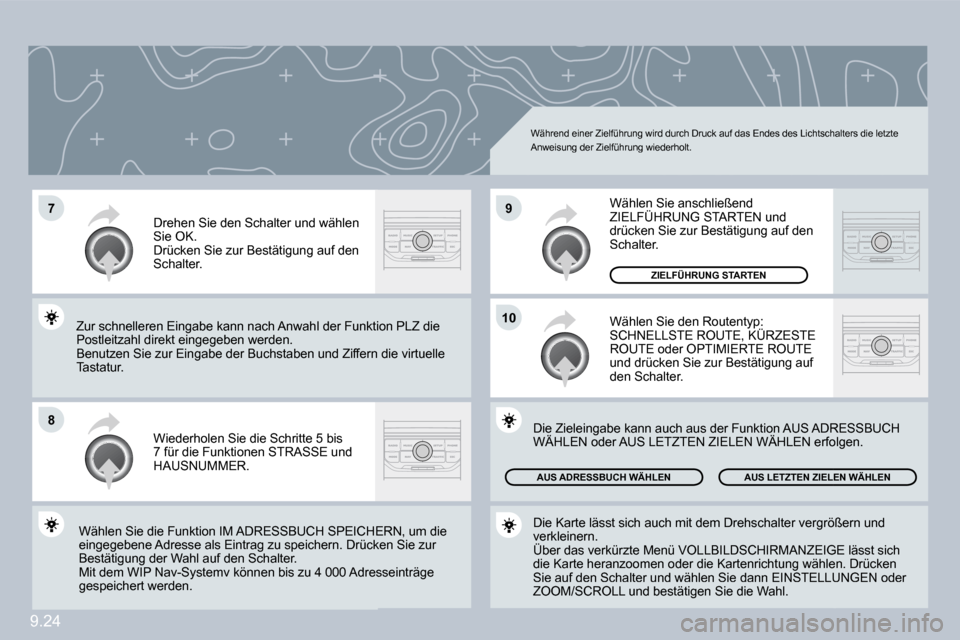

Während einer Zielführung wird durch Druck auf das Endes des Lichtschalters die letzte Anweisung der Zielführung wiederholt.
Wiederholen Sie die Schritte 5 bis 7 für die Funktionen STRASSE und HAUSNUMMER.
Drehen Sie den Schalter und wählen Sie OK. Drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion IM ADRESSBUCH SPEICHERICHERN, um die eingegebene Adresse als Eintrag zu speichern. Drück erücken Sie zur Bestätigung der Wahl auf den Schalter. Mit dem WIP Nav-Systemv können bis zu 4 000 Adressdresseinträge gespeichert werden.
Zur schnelleren Eingabe kann nach Anwahl der Funktiounktion PLZ die Postleitzahl direkt eingegeben werden. Benutzen Sie zur Eingabe der Buchstaben und Ziffern differn die virtuelle Tastatur.
Wählen Sie den Routentyp: SCHNELLSTE ROUTE, KÜRZESTE Wählen Sie den Routentyp: ntyp:
ROUTE oder OPTIMIERTE ROUTE und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie anschließend ZIELFÜHRUNG STARTEN und drücken Sie zur Bestätigung auf den Schalter.
Die Karte lässt sich auch mit dem Drehschalter vergrößrgrößern und verkleinern. Über das verkürzte Menü VOLLBILDSCHIRMANZEIGEEIGE lässt sich die Karte heranzoomen oder die Kartenrichtung wähle nählen. Drücken Sie auf den Schalter und wählen Sie dann EINSTELLUNELLUNGEN oder ZOOM/SCROLL und bestätigen Sie die Wahl.
Die Zieleingabe kann auch aus der Funktion AUS ADR E ADRESSBUCH WÄHLEN oder AUS LETZTEN ZIELEN WÄHLEN erfolg erfolgen. Die Zieleingabe kann auch aus der Funktion AUS ADRE Die Zieleingabe kann auch aus der Funktion A ADRESSB
AUS ADRESSBUCH WÄHLENAUS LETZTEN ZIELEN WÄHLENAUS LETZTEN ZIELEN WÄHLEN
ZIELFÜHRUNG STARTEN

9. 25
03
5
6
7
1
2
3
4

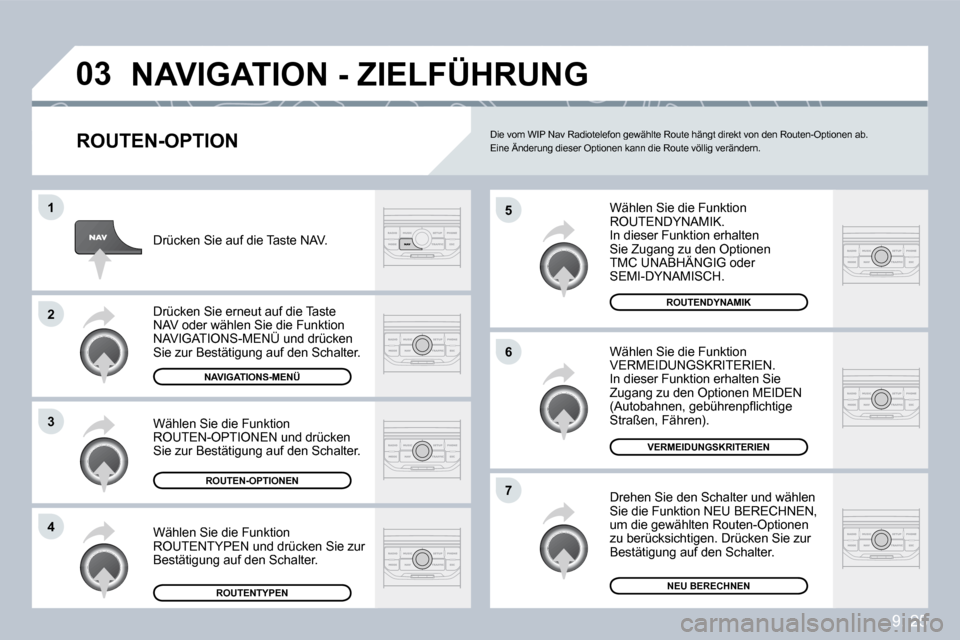

NAVIGATION - ZIELFÜHRUNG
ROUTEN-OPTION
Wählen Sie die Funktion ROUTENDYNAMIK. In dieser Funktion erhalten Sie Zugang zu den Optionen TMC UNABHÄNGIG oder Sie Zugang zu den Optionen g zu d
SEMI-DYNAMISCH.
Wählen Sie die Funktion VERMEIDUNGSKRITERIEN. In dieser Funktion erhalten Sie Zugang zu den Optionen MEIDEN (Autobahnen, gebührenpfl ichtige Straßen, Fähren).
Drehen Sie den Schalter und wählen Sie die Funktion NEU BERECHNEN, um die gewählten Routen-Optionen zu berücksichtigen. Drücken Sie zur Bestätigung auf den Schalter.
Drücken Sie auf die Taste NAV.
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion NAVIGATIONS-MENÜ und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion ROUTENTYPEN und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion ROUTEN-OPTIONEN und drücken Sie zur Bestätigung auf den Schalter.
NAVIGATIONS-MENÜ
ROUTEN-OPTIONEN
ROUTENTYPEN
ROUTENDYNAMIK
VERMEIDUNGSKRITERIEN
NEU BERECHNEN
Die vom WIP Nav Radiotelefon gewählte Route hängt direkt von den Routen-Optionen ab. Eine Änderung dieser Optionen kann die Route völlig verändern.

9.26
5
6
7
1
2
3
4

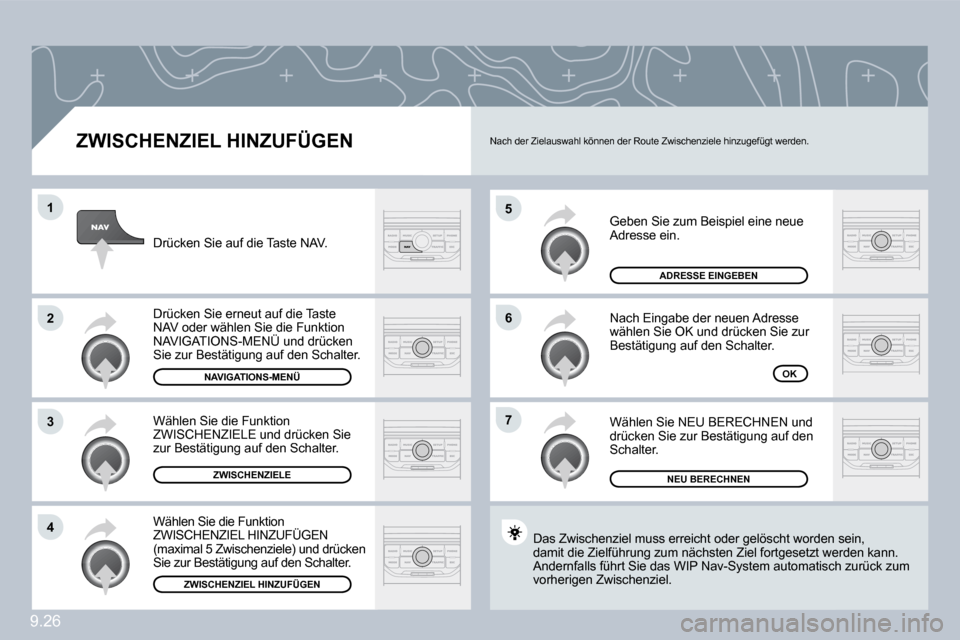

ZWISCHENZIEL HINZUFÜGEN
Geben Sie zum Beispiel eine neue Adresse ein.
Nach Eingabe der neuen Adresse wählen Sie OK und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie NEU BERECHNEN und drücken Sie zur Bestätigung auf den Schalter.
Drücken Sie auf die Taste NAV.
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion NAVIGATIONS-MENÜ und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion ZWISCHENZIEL HINZUFÜGEN (maximal 5 Zwischenziele) und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion ZWISCHENZIELE und drücken Sie zur Bestätigung auf den Schalter.
NAVIGATIONS-MENÜ
ZWISCHENZIELE
ZWISCHENZIEL HINZUFÜGEN
ADRESSE EINGEBEN
OK
Das Zwischenziel muss erreicht oder gelöscht worden srden sein, damit die Zielführung zum nächsten Ziel fortgesetzt werzt werden kann. Andernfalls führt Sie das WIP Nav-System automatisc h atisch zurück zum vorherigen Zwischenziel.
Nach der Zielauswahl können der Route Zwischenziele hinzugefügt werden.
NEU BERECHNEN
