2009 Peugeot Partner Tepee Betriebsanleitung (in German)

24
Öffnen/Schließen Von innen
Ziehen Sie den Griff zu sich heran, um
die linke Tür zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den
Öffnungswinkel von ca. 90° auf ca.
180° zu erweitern.
Ziehen Sie bei geöffneter Tür den
gelben Hebel.
Beim Schließen der Tür rastet der
Hebel wieder automatisch ein.

25
Öffnen/Schließen
STARTBEREIT
2
LEITERKLAPPE
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
- heben Sie den schwarzen Hebel des Bügelverschlusses an,
- entlasten Sie den Verschluss, indem Sie auf die Leiterklappe
drücken (nach unten), und lösen
Sie den Haken,
- heben Sie die Leiterklappe an,
- und zwar über den Widerstand hinaus bis zur selbsttätigen
Arretierung der Aufsteller.
Schließen der Leiterklappe:
- vergewissern Sie sich, dass die Aufl agestange richtig eingerastet ist,
- senken Sie die Leiterklappe ab,
- halten Sie die Leiterklappe nach unten gedrückt, benutzen Sie die
beiden Federringe und setzen Sie
den Haken in seine Aufnahme, Auflagestange
Eine Aufl agestange dient der Abstützung
langer Lasten, die zum Transport durch die
geöffnete hintere Leiterklappe geschoben
werden und über diese hinausragen.
Heben Sie den Hebel an und klappen
Sie die Aufl agestange um.
Dabei müssen Sie sie bis zum
Türpfosten mitführen.
Halten Sie den langen Transportgegenstand
mit einer Hand fest, heben Sie ihn an und
bringen Sie die Stange mit der anderen
Hand in die richtige Stellung.
Vergewissern Sie sich, dass sie richtig
einrastet, indem Sie den Griff über den
Druckpunkt hinaus herunterdrücken,
und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist.
Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen
des Fahrzeugs als Trittbrett
benutzt werden kann.
Fahren Sie niemals, wenn die
Aufl agestange nicht an ihrem Platz ist.
Die Hecktüren lassen sich nur
verriegeln, wenn sich die Stange
an ihrem Platz befi ndet.
Achten Sie bei geöffneter Leiterklappe auf
die Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
- drücken Sie den schwarzen Hebel
herunter, um die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese
ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Leiterklappe dicht
verschlossen ist und keine Windgeräusche entstehen.

26
Öffnen/Schließen
ZENTRALVERRIEGELUNG
Durch Drücken des Schalters
wird das Fahrzeug zentral
verriegelt, sofern alle Türen
geschlossen sind.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug per Fernbedienung oder
Schlüssel von außen verriegelt wurde.
Das Öffnen der Türen ist nach wie vor
von innen möglich.
Türkontrollleuchte
Die Schalterdiode:
- blinkt, wenn die Türen/Klappen
bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt
werden,
- leuchtet, wenn die Türen/Klappen bei eingeschalteter Zündung
verriegelt werden. Überfallschutz
Wenn diese Kontrollleuchte
aufl euchtet, prüfen Sie,
ob alle Türen/Klappen
Ihres Fahrzeugs richtig
geschlossen sind.
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden
ab einer Geschwindigkeit von etwa
10 km/h die Türen verriegelt. Das
typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die
Diode des Schalters am mittleren
Frontteil des Armaturenbretts leuchtet
auf.
Beim Öffnen einer Tür im weiteren
Verlauf der Fahrt wird das Fahrzeug
vollständig entriegelt.
Bei einem heftigen Aufprall werden die
Türen/Klappen automatisch entriegelt,
damit das Fahrzeug im Notfall
zugänglich ist.
Aktivieren/Deaktivieren
der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter
gedrückt, um die Funktion zu
aktivieren bzw. zu deaktivieren.

STARTBEREIT
27 27
22
KOMBIINSTRUMENT Anzeigefelder
BEDIENEINHEIT Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.
Instrumententafel

1. Kilometer-/Meilenzähler

2. Anzeigefeld

3. Kraftstoffmenge,
Kühlfl üssigkeitstemperatur

4. Drehzahlmesser

5. Rückstellung des
Tageskilometerzählers/der
Wartungsanzeige

6. Helligkeitsregler des
Kombiinstruments - Geschwindigkeitsbegrenzer/
Geschwindigkeitsregelanlage
- zurückgelegte Kilometer/Meilen
- Wartungsanzeige, Anzeige Motorölstand, Gesamt-Kilometer/-
Meilen
- Wasser im Dieselfi lter
- Vorglühen Diesel
Bedienungseinheit

28
Bedienungseinheit Mittelkonsole mit Bildschirm

Kombiinstrument ohne Bildschirm
- drehen Sie den Schalter nach rechts, um den Stundenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: 24 H oder 12 H wird angezeigt,
- drehen Sie den Schalter nach rechts, um 24 H oder 12 H
auszuwählen,
- drehen Sie den Schalter nach links, um den Vorgang der Uhreinstellung
zu beenden.
Nach ungefähr 30 Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.
EINSTELLUNG DER UHRZEIT
Informationen zur Einstellung
von Uhrzeit und Datum auf dem
Bildschirm entnehmen Sie bitte
dem Abschnitt 9, Unterabschnitt
"Datum und Uhrzeit einstellen".
Mittelkonsole ohne Bildschirm
Die Sequenz Anzeige - Uhrzeit
hängt vom jeweiligen Modell
ab (Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Führen
Sie die Schritte in der
folgenden Reihenfolge durch:
- drehen Sie den Schalter nach links: die Anzeige der Minuten blinkt,
- drehen Sie den Schalter nach rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: die Anzeige der Stunden blinkt,

STARTBEREIT
29 29
22
Bedienungseinheit

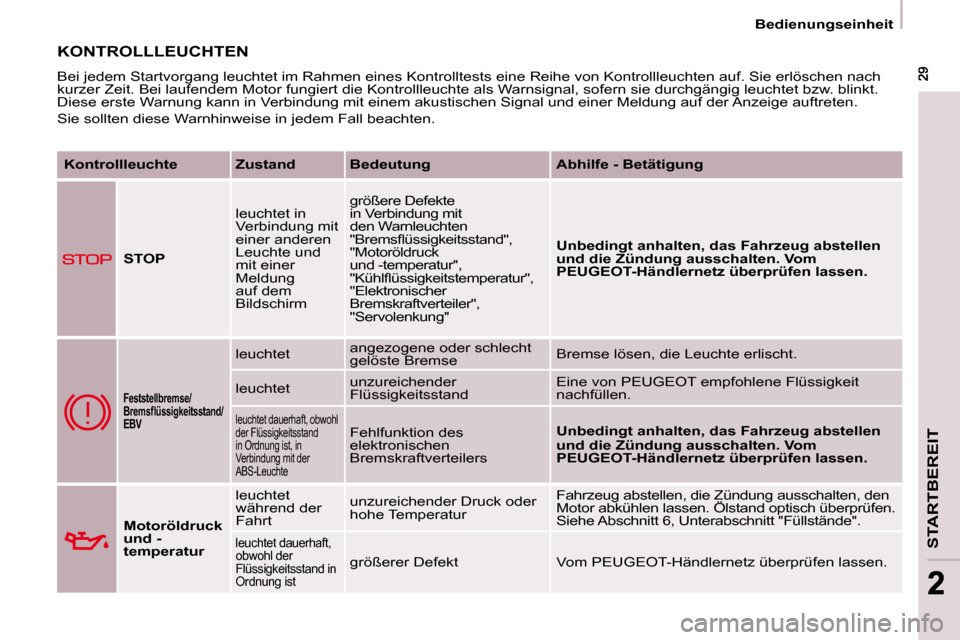

KONTROLLLEUCHTEN
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe von Kontrollleuchten auf. Sie erlöschen nach
kurzer Zeit. Bei laufendem Motor fungiert die Kontrollleuchte a ls Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Si gnal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und
mit einer
Meldung
auf dem
Bildschirm größere Defekte
in Verbindung mit
den Warnleuchten
"Bremsfl üssigkeitsstand",
"Motoröldruck
und -temperatur",
"Kühlfl üssigkeitstemperatur",
"Elektronischer
Bremskraftverteiler",
"Servolenkung"

Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.

Feststellbremse/
Bremsfl üssigkeitsstand/
EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit
nachfüllen.
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit der
ABS-Leuchte Fehlfunktion des
elektronischen
Bremskraftverteilers
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.

Motoröldruck
und -
temperatur leuchtet
während der
Fahrt
unzureichender Druck oder
hohe Temperatur Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Ölstand optisch überprüfen.
Siehe Abschnitt 6, Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand in
Ordnung ist
größerer Defekt Vom PEUGEOT-Händlernetz überprüfen lassen.

30
Bedienungseinheit

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Temperatur
und Stand der
Kühlfl üssigkeit
leuchtet, der
Zeiger befi ndet
sich im roten
Bereich ungewöhnlich hohe
Temperatur
Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
Kühlfl üssigkeitsstand Siehe Abschnitt 6, Unterabschnitt "Füllstände".
Wenden Sie sich an das PEUGEOT-Händlernetz.

Service leuchtet
zeitweise
kleinere Defekte oder
Warnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige
bzw. auf dem Bildschirm nach. Wenn Ihr
Fahrzeug mit einem Bordcomputer bzw. mit
einem Bildschirm ausgestattet ist, siehe Abschnitt
9, Unterabschnitt "Autoradio - Bordcomputer".
Wenden Sie sich an das PEUGEOT-Händlernetz.
leuchtet
dauerhaft
größere Defekte

Nicht
angelegter
Fahrergurt leuchtet zuerst,
blinkt dann
Fahrer hat den
Sicherheitsgurt nicht
angelegt Legen Sie den Gurt an und lassen Sie den Riegel
im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiter das Fahrzeug fährt,
der Fahrer hat den
Sicherheitsgurt nicht
angelegt Prüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt. Siehe Abschnitt 4,
Unterabschnitt "Sicherheitsgurte".

STARTBEREIT
31 31
22
Bedienungseinheit

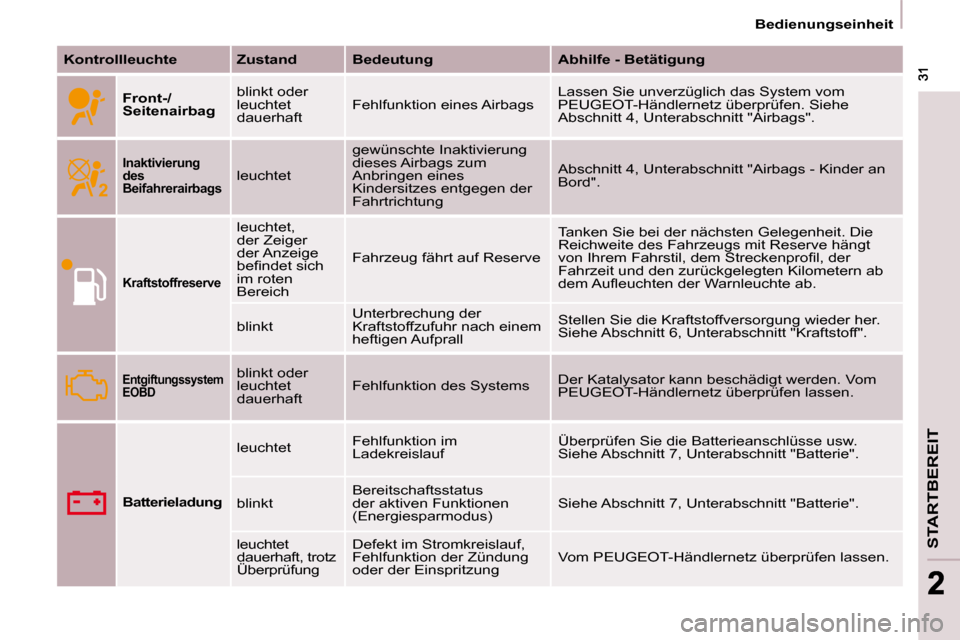

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Front-/
Seitenairbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System vom
PEUGEOT-Händlernetz überprüfen. Siehe
Abschnitt 4, Unterabschnitt "Airbags".

Inaktivierung
des
Beifahrerairbags leuchtet gewünschte Inaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an
Bord".

Kraftstoffreserve
leuchtet,
der Zeiger
der Anzeige
befi ndet sich
im roten
Bereich Fahrzeug fährt auf Reserve
Tanken Sie bei der nächsten Gelegenheit. Die
Reichweite des Fahrzeugs mit Reserve hängt
von Ihrem Fahrstil, dem Streckenprofi l, der
Fahrzeit und den zurückgelegten Kilometern ab
dem Aufl euchten der Warnleuchte ab.
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 6, Unterabschnitt "Kraftstoff".

Entgiftungssystem
EOBD blinkt oder
leuchtet
dauerhaft Fehlfunktion des Systems
Der Katalysator kann beschädigt werden. Vom
PEUGEOT-Händlernetz überprüfen lassen.

Batterieladung
leuchtet Fehlfunktion im
Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 7, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Defekt im Stromkreislauf,
Fehlfunktion der Zündung
oder der Einspritzung
Vom PEUGEOT-Händlernetz überprüfen lassen.
