2009 Peugeot Partner Brukerhåndbok (in Norwegian)

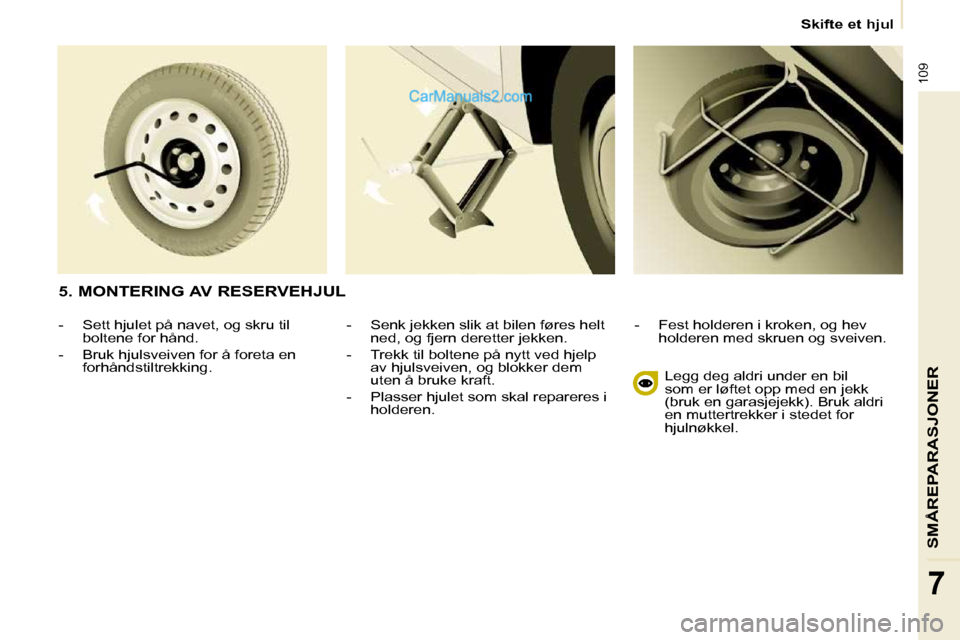

109
SMÅREPARASJONER
7
Skifte et hjul
- Senk jekken slik at bilen føres helt ned, og fjern deretter jekken.
- Trekk til boltene på nytt ved hjelp av hjulsveiven, og blokker dem
uten å bruke kraft.
- Plasser hjulet som skal repareres i holderen. - Fest holderen i kroken, og hev
holderen med skruen og sveiven.
Legg deg aldri under en bil
som er løftet opp med en jekk
(bruk en garasjejekk). Bruk aldri
en muttertrekker i stedet for
hjulnøkkel.
5. MONTERING AV RESERVEHJUL
- Sett hjulet på navet, og skru til
boltene for hånd.
- Bruk hjulsveiven for å foreta en forhåndstiltrekking.

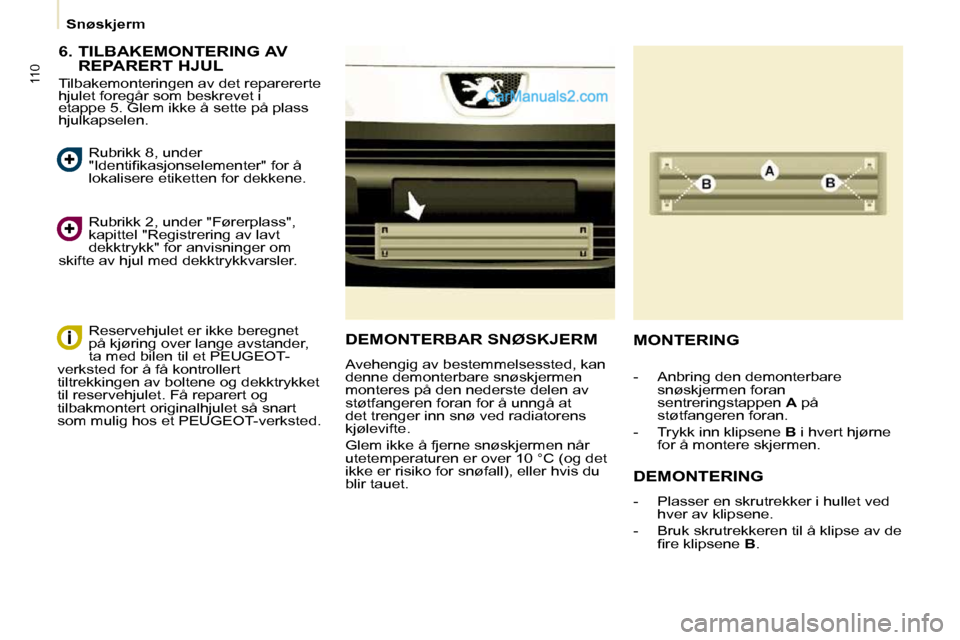

110
Snøskjerm
6. TILBAKEMONTERING AV REPARERT HJUL
Tilbakemonteringen av det reparererte
hjulet foregår som beskrevet i
etappe 5. Glem ikke å sette på plass
hjulkapselen.
Rubrikk 2, under "Førerplass",
kapittel "Registrering av lavt
dekktrykk" for anvisninger om
skifte av hjul med dekktrykkvarsler. Rubrikk 8, under
"Identifi kasjonselementer" for å
lokalisere etiketten for dekkene.
DEMONTERBAR SNØSKJERM
Avehengig av bestemmelsessted, kan
denne demonterbare snøskjermen
monteres på den nederste delen av
støtfangeren foran for å unngå at
det trenger inn snø ved radiatorens
kjølevifte.
Glem ikke å fjerne snøskjermen når
utetemperaturen er over 10 °C (og det
ikke er risiko for snøfall), eller hvis du
blir tauet. MONTERING
DEMONTERING
- Plasser en skrutrekker i hullet ved
hver av klipsene.
- Bruk skrutrekkeren til å klipse av de fi re klipsene B .
- Anbring den demonterbare
snøskjermen foran
sentreringstappen A på
støtfangeren foran.
- Trykk inn klipsene B i hvert hjørne
for å montere skjermen.
Reservehjulet er ikke beregnet
på kjøring over lange avstander,
ta med bilen til et PEUGEOT-
verksted for å få kontrollert
tiltrekkingen av boltene og dekktrykket
til reservehjulet. Få reparert og
tilbakmontert originalhjulet så snart
som mulig hos et PEUGEOT-verksted.

110
Snøskjerm
6. TILBAKEMONTERING AV REPARERT HJUL
Tilbakemonteringen av det reparererte
hjulet foregår som beskrevet i
etappe 5. Glem ikke å sette på plass
hjulkapselen.
Rubrikk 2, under "Førerplass",
kapittel "Registrering av lavt
dekktrykk" for anvisninger om
skifte av hjul med dekktrykkvarsler. Rubrikk 8, under
"Identifi kasjonselementer" for å
lokalisere etiketten for dekkene.
DEMONTERBAR SNØSKJERM
Avehengig av bestemmelsessted, kan
denne demonterbare snøskjermen
monteres på den nederste delen av
støtfangeren foran for å unngå at
det trenger inn snø ved radiatorens
kjølevifte.
Glem ikke å fjerne snøskjermen når
utetemperaturen er over 10 °C (og det
ikke er risiko for snøfall), eller hvis du
blir tauet. MONTERING
DEMONTERING
- Plasser en skrutrekker i hullet ved
hver av klipsene.
- Bruk skrutrekkeren til å klipse av de fi re klipsene B .
- Anbring den demonterbare
snøskjermen foran
sentreringstappen A på
støtfangeren foran.
- Trykk inn klipsene B i hvert hjørne
for å montere skjermen.
Reservehjulet er ikke beregnet
på kjøring over lange avstander,
ta med bilen til et PEUGEOT-
verksted for å få kontrollert
tiltrekkingen av boltene og dekktrykket
til reservehjulet. Få reparert og
tilbakmontert originalhjulet så snart
som mulig hos et PEUGEOT-verksted.

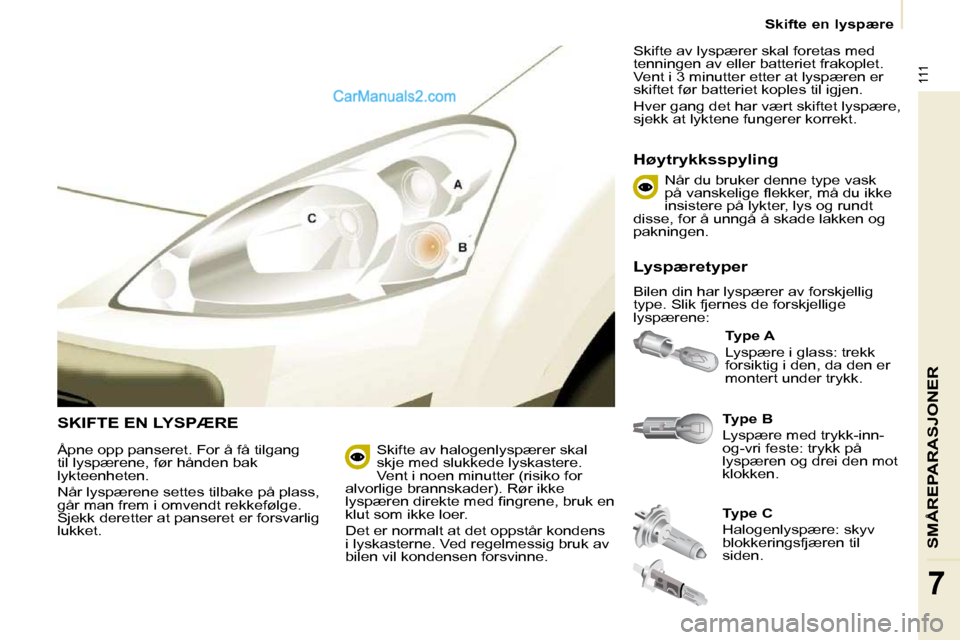

111
SMÅREPARASJONER
7
Skifte en lyspære
SKIFTE EN LYSPÆRE
Type B
Lyspære med trykk-inn-
og-vri feste: trykk på
lyspæren og drei den mot
klokken.
Type A
Lyspære i glass: trekk
forsiktig i den, da den er
montert under trykk.
Åpne opp panseret. For å få tilgang
til lyspærene, før hånden bak
lykteenheten.
Når lyspærene settes tilbake på plass,
går man frem i omvendt rekkefølge.
Sjekk deretter at panseret er forsvarlig
lukket.
Type C
Halogenlyspære: skyv
blokkeringsfjæren til
siden.
Skifte av halogenlyspærer skal
skje med slukkede lyskastere.
Vent i noen minutter (risiko for
alvorlige brannskader). Rør ikke
lyspæren direkte med fi ngrene, bruk en
klut som ikke loer.
Det er normalt at det oppstår kondens
i lyskasterne. Ved regelmessig bruk av
bilen vil kondensen forsvinne. Skifte av lyspærer skal foretas med
tenningen av eller batteriet frakoplet.
Vent i 3 minutter etter at lyspæren er
skiftet før batteriet koples til igjen.
Hver gang det har vært skiftet lyspære,
sjekk at lyktene fungerer korrekt.
Høytrykksspyling
Lyspæretyper
Bilen din har lyspærer av forskjellig
type. Slik fjernes de forskjellige
lyspærene:
Når du bruker denne type vask
på vanskelige fl ekker, må du ikke
insistere på lykter, lys og rundt
disse, for å unngå å skade lakken og
pakningen.

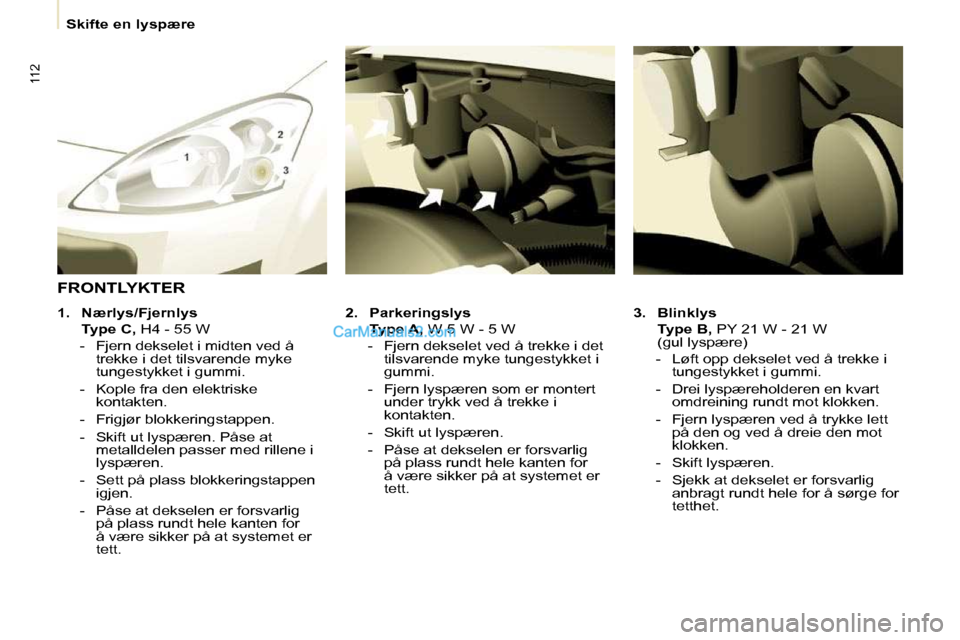

112
Skifte en lyspære

3. Blinklys
Type B, PY 21 W - 21 W
(gul lyspære)
- Løft opp dekselet ved å trekke i tungestykket i gummi.
- Drei lyspæreholderen en kvart omdreining rundt mot klokken.
- Fjern lyspæren ved å trykke lett på den og ved å dreie den mot
klokken.
- Skift lyspæren.
- Sjekk at dekselet er forsvarlig anbragt rundt hele for å sørge for
tetthet.

2. Parkeringslys
Type A, W 5 W - 5 W
- Fjern dekselet ved å trekke i det tilsvarende myke tungestykket i
gummi.
- Fjern lyspæren som er montert under trykk ved å trekke i
kontakten.
- Skift ut lyspæren.
- Påse at dekselen er forsvarlig på plass rundt hele kanten for
å være sikker på at systemet er
tett.
FRONTLYKTER

1. Nærlys/Fjernlys
Type C, H4 - 55 W
- Fjern dekselet i midten ved å trekke i det tilsvarende myke
tungestykket i gummi.
- Kople fra den elektriske kontakten.
- Frigjør blokkeringstappen.
- Skift ut lyspæren. Påse at metalldelen passer med rillene i
lyspæren.
- Sett på plass blokkeringstappen igjen.
- Påse at dekselen er forsvarlig på plass rundt hele kanten for
å være sikker på at systemet er
tett.

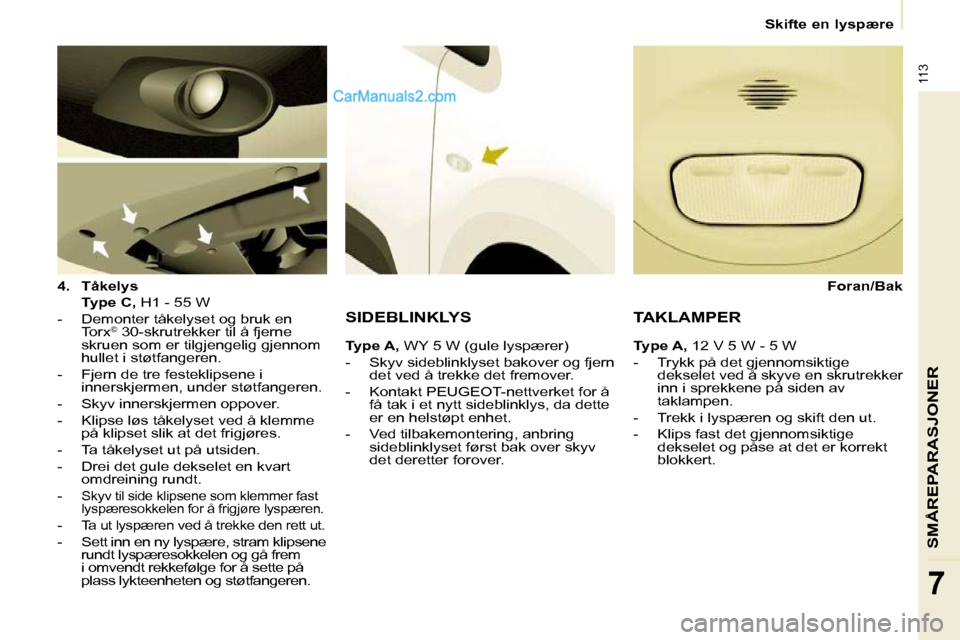

113
SMÅREPARASJONER
7
Skifte en lyspære

4. Tåkelys
Type C, H1 - 55 W
- Demonter tåkelyset og bruk en Torx ©
30-skrutrekker til å fjerne
skruen som er tilgjengelig gjennom
hullet i støtfangeren.
- Fjern de tre festeklipsene i innerskjermen, under støtfangeren.
- Skyv innerskjermen oppover.
- Klipse løs tåkelyset ved å klemme på klipset slik at det frigjøres.
- Ta tåkelyset ut på utsiden.
- Drei det gule dekselet en kvart omdreining rundt.
-
Skyv til side klipsene som klemmer fast
lyspæresokkelen for å frigjøre lyspæren.
- Ta ut lyspæren ved å trekke den rett ut.
- Sett inn en ny lyspære, stram klipsene rundt lyspæresokkelen og gå frem
i omvendt rekkefølge for å sette på
plass lykteenheten og støtfangeren. SIDEBLINKLYS

Type A, WY 5 W (gule lyspærer)
- Skyv sideblinklyset bakover og fjern det ved å trekke det fremover.
- Kontakt PEUGEOT -nettverket for å få tak i et nytt sideblinklys, da dette
er en helstøpt enhet.
- Ved tilbakemontering, anbring sideblinklyset først bak over skyv
det deretter forover.
Foran/Bak
TAKLAMPER

Type A, 12 V 5 W - 5 W
- Trykk på det gjennomsiktige dekselet ved å skyve en skrutrekker
inn i sprekkene på siden av
taklampen.
- Trekk i lyspæren og skift den ut.
- Klips fast det gjennomsiktige dekselet og påse at det er korrekt
blokkert.

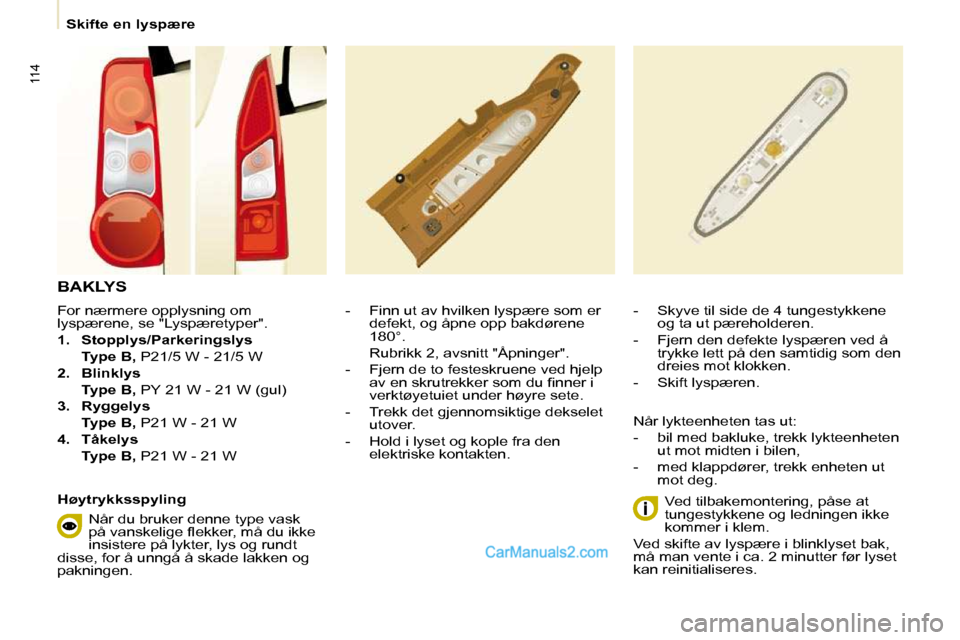

114
Skifte en lyspære
For nærmere opplysning om
lyspærene, se "Lyspæretyper".

1. Stopplys/Parkeringslys
Type B, P21/5 W - 21/5 W

2. Blinklys
Type B, PY 21 W - 21 W (gul)

3. Ryggelys
Type B, P21 W - 21 W

4. Tåkelys
Type B, P21 W - 21 W - Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene
180°.
Rubrikk 2, avsnitt "Åpninger".
- Fjern de to festeskruene ved hjelp av en skrutrekker som du fi nner i
verktøyetuiet under høyre sete.
- Trekk det gjennomsiktige dekselet utover.
- Hold i lyset og kople fra den elektriske kontakten. - Skyve til side de 4 tungestykkene
og ta ut pæreholderen.
- Fjern den defekte lyspæren ved å trykke lett på den samtidig som den
dreies mot klokken.
- Skift lyspæren.
Når lykteenheten tas ut:
- bil med bakluke, trekk lykteenheten ut mot midten i bilen,
- med klappdører, trekk enheten ut mot deg.
Ved tilbakemontering, påse at
tungestykkene og ledningen ikke
kommer i klem.
Ved skifte av lyspære i blinklyset bak,
må man vente i ca. 2 minutter før lyset
kan reinitialiseres.
BAKLYS
Høytrykksspyling
Når du bruker denne type vask
på vanskelige fl ekker, må du ikke
insistere på lykter, lys og rundt
disse, for å unngå å skade lakken og
pakningen.

115
SMÅREPARASJONER
7
Skifte en lyspære
SKILTLYS
- Løsne på de to mutterne.
- Skyv på stengene.
- Kople eventuelt fra kontakten for å skifte ut lyset.
- Skift lyspæren.
Med bakluke
- Bruk en skrutrekker til å skyve til
side plastdekselet.
- Skift lyspæren.
- Sett på plass plastdekselet og trykk på det.
TREDJE STOPPLYS

Type A, W 16 W - 16 W
Med klappdører
- Klips løs den indre kledningen.
- Kople fra kontakten ved å skyve på tungestykket.
- Drei pæreholderen en kvart omdreining mot klokken.
- Skift lyspæren.
- Sett på plass pæreholderen og kople til kontakten.
- Sett på plass kledningen.

Type A, W 5 W - 5 W
