2009 Peugeot 407 C Manuale del proprietario (in Italian)

1010
111

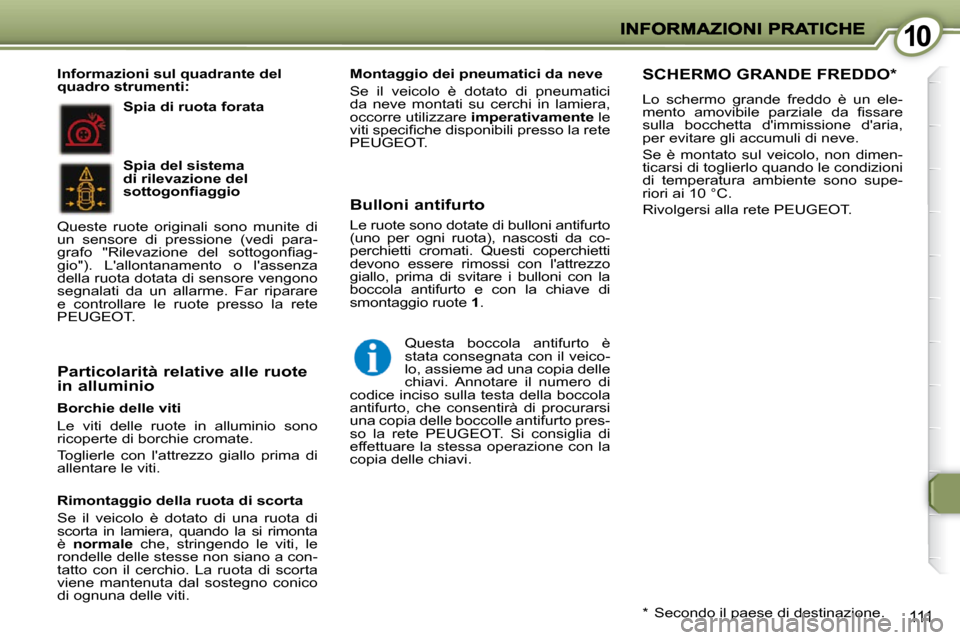

Borchie delle viti
Le viti delle ruote in alluminio sono
ricoperte di borchie cromate.
Toglierle con l'attrezzo giallo prima di
allentare le viti.
Rimontaggio della ruota di scorta
Se il veicolo è dotato di una ruota di
scorta in lamiera, quando la si rimonta
è normale che, stringendo le viti, le
rondelle delle stesse non siano a con-
tatto con il cerchio. La ruota di scorta
viene mantenuta dal sostegno conico
di ognuna delle viti.
SCHERMO GRANDE FREDDO *
Lo schermo grande freddo è un ele-
mento amovibile parziale da fi ssare
sulla bocchetta d'immissione d'aria,
per evitare gli accumuli di neve.
Se è montato sul veicolo, non dimen-
ticarsi di toglierlo quando le condizioni
di temperatura ambiente sono supe-
riori ai 10 °C.
Rivolgersi alla rete PEUGEOT.
* Secondo il paese di destinazione.
Particolarità relative alle ruote in alluminio
Bulloni antifurto
Le ruote sono dotate di bulloni antifurto
(uno per ogni ruota), nascosti da co-
perchietti cromati. Questi coperchietti
devono essere rimossi con l'attrezzo
giallo, prima di svitare i bulloni con la
boccola antifurto e con la chiave di
smontaggio ruote 1 .
Montaggio dei pneumatici da neve
Se il veicolo è dotato di pneumatici
da neve montati su cerchi in lamiera,
occorre utilizzare
imperativamente le
viti specifi che disponibili presso la rete
PEUGEOT .
Questa boccola antifurto è
stata consegnata con il veico-
lo, assieme ad una copia delle
chiavi. Annotare il numero di
codice inciso sulla testa della boccola
antifurto, che consentirà di procurarsi
una copia delle boccolle antifurto pres-
so la rete PEUGEOT. Si consiglia di
effettuare la stessa operazione con la
copia delle chiavi.
Spia di ruota forata
Informazioni sul quadrante del
quadro strumenti:
Spia del sistema
di rilevazione del
sottogonfi aggio
Queste ruote originali sono munite di
un sensore di pressione (vedi para-
grafo "Rilevazione del sottogonfi ag-
gio"). L'allontanamento o l'assenza
della ruota dotata di sensore vengono
segnalati da un allarme. Far riparare
e controllare le ruote presso la rete
PEUGEOT.

1010
111
Borchie delle viti
Le viti delle ruote in alluminio sono
ricoperte di borchie cromate.
Toglierle con l'attrezzo giallo prima di
allentare le viti.
Rimontaggio della ruota di scorta
Se il veicolo è dotato di una ruota di
scorta in lamiera, quando la si rimonta
è normale che, stringendo le viti, le
rondelle delle stesse non siano a con-
tatto con il cerchio. La ruota di scorta
viene mantenuta dal sostegno conico
di ognuna delle viti.
SCHERMO GRANDE FREDDO *
Lo schermo grande freddo è un ele-
mento amovibile parziale da fi ssare
sulla bocchetta d'immissione d'aria,
per evitare gli accumuli di neve.
Se è montato sul veicolo, non dimen-
ticarsi di toglierlo quando le condizioni
di temperatura ambiente sono supe-
riori ai 10 °C.
Rivolgersi alla rete PEUGEOT.
* Secondo il paese di destinazione.
Particolarità relative alle ruote in alluminio
Bulloni antifurto
Le ruote sono dotate di bulloni antifurto
(uno per ogni ruota), nascosti da co-
perchietti cromati. Questi coperchietti
devono essere rimossi con l'attrezzo
giallo, prima di svitare i bulloni con la
boccola antifurto e con la chiave di
smontaggio ruote 1 .
Montaggio dei pneumatici da neve
Se il veicolo è dotato di pneumatici
da neve montati su cerchi in lamiera,
occorre utilizzare
imperativamente le
viti specifi che disponibili presso la rete
PEUGEOT .
Questa boccola antifurto è
stata consegnata con il veico-
lo, assieme ad una copia delle
chiavi. Annotare il numero di
codice inciso sulla testa della boccola
antifurto, che consentirà di procurarsi
una copia delle boccolle antifurto pres-
so la rete PEUGEOT. Si consiglia di
effettuare la stessa operazione con la
copia delle chiavi.
Spia di ruota forata
Informazioni sul quadrante del
quadro strumenti:
Spia del sistema
di rilevazione del
sottogonfi aggio
Queste ruote originali sono munite di
un sensore di pressione (vedi para-
grafo "Rilevazione del sottogonfi ag-
gio"). L'allontanamento o l'assenza
della ruota dotata di sensore vengono
segnalati da un allarme. Far riparare
e controllare le ruote presso la rete
PEUGEOT.

1010
112

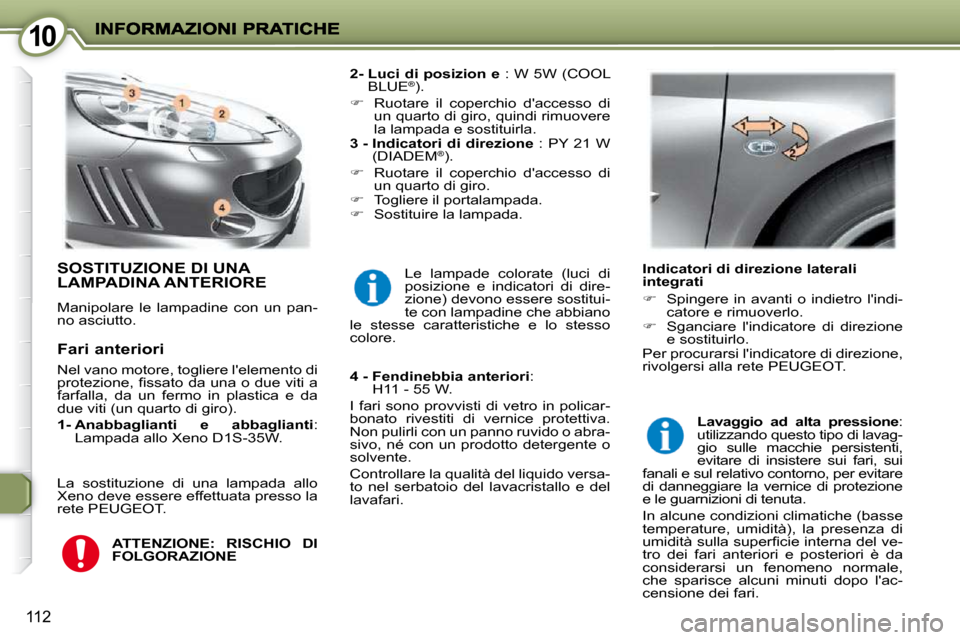

SOSTITUZIONE DI UNA LAMPADINA ANTERIORE
Manipolare le lampadine con un pan-
no asciutto.
2- Luci di posizion e : W 5W (COOL
BLUE ®
).

 Ruotare il coperchio d'accesso di
un quarto di giro, quindi rimuovere
la lampada e sostituirla.

3 - Indicatori di direzione : PY 21 W
(DIADEM ®
).

 Ruotare il coperchio d'accesso di
un quarto di giro.

 Togliere il portalampada.

 Sostituire la lampada.

4 - Fendinebbia anteriori :
H11 - 55 W.
I fari sono provvisti di vetro in policar-
bonato rivestiti di vernice protettiva.
Non pulirli con un panno ruvido o abra-
sivo, né con un prodotto detergente o
solvente.
Controllare la qualità del liquido versa-
to nel serbatoio del lavacristallo e del
lavafari. Indicatori di direzione laterali
integrati

 Spingere in avanti o indietro l'indi-
catore e rimuoverlo.

 Sganciare l'indicatore di direzione
e sostituirlo.
Per procurarsi l'indicatore di direzione,
rivolgersi alla rete PEUGEOT.
Fari anteriori
Nel vano motore, togliere l'elemento di
protezione, fi ssato da una o due viti a
farfalla, da un fermo in plastica e da
due viti (un quarto di giro).

1- Anabbaglianti e abbaglianti :
Lampada allo Xeno D1S-35W.

ATTENZIONE: RISCHIO DI
FOLGORAZIONE Le lampade colorate (luci di
posizione e indicatori di dire-
zione) devono essere sostitui-
te con lampadine che abbiano
le stesse caratteristiche e lo stesso
colore.
La sostituzione di una lampada allo
Xeno deve essere effettuata presso la
rete PEUGEOT.
Lavaggio ad alta pressione :
utilizzando questo tipo di lavag-
gio sulle macchie persistenti,
evitare di insistere sui fari, sui
fanali e sul relativo contorno, per evitare
di danneggiare la vernice di protezione
e le guarnizioni di tenuta.
In alcune condizioni climatiche (basse
temperature, umidità), la presenza di
umidità sulla superfi cie interna del ve-
tro dei fari anteriori e posteriori è da
considerarsi un fenomeno normale,
che sparisce alcuni minuti dopo l'ac-
censione dei fari.

1010
113

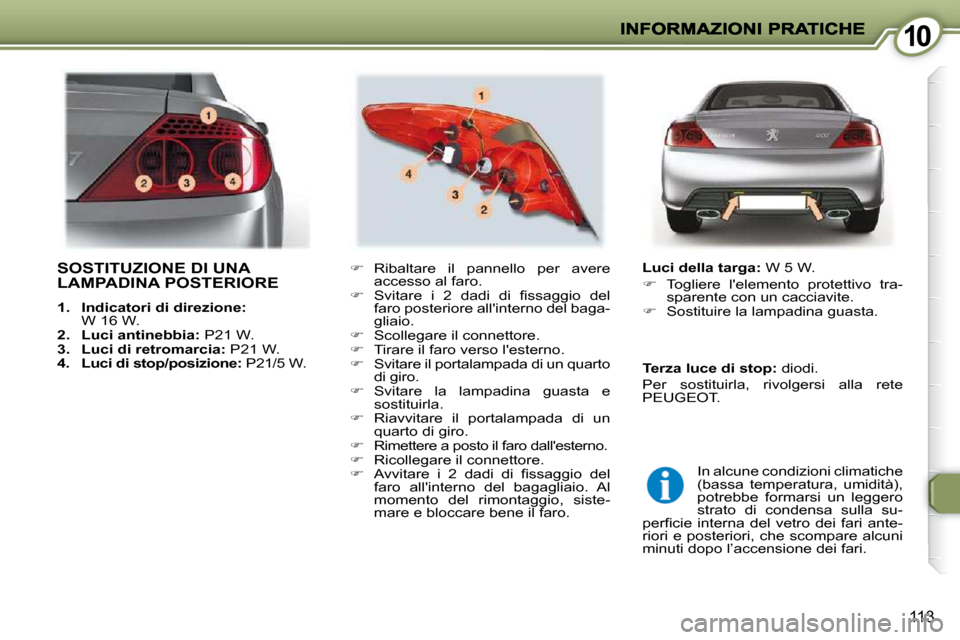

SOSTITUZIONE DI UNA LAMPADINA POSTERIORE

1. Indicatori di direzione:
W 16 W.

2. Luci antinebbia: P21 W.

3. Luci di retromarcia: P21 W.

4. Luci di stop/posizione: P21/5 W.
 Ribaltare il pannello per avere
accesso al faro.

 Svitare i 2 dadi di fi ssaggio del
faro posteriore all'interno del baga-
gliaio.

 Scollegare il connettore.

 Tirare il faro verso l'esterno.

 Svitare il portalampada di un quarto
di giro.

 Svitare la lampadina guasta e
sostituirla.

 Riavvitare il portalampada di un
quarto di giro.

 Rimettere a posto il faro dall'esterno.

 Ricollegare il connettore.

 Avvitare i 2 dadi di fi ssaggio del
faro all'interno del bagagliaio. Al
momento del rimontaggio, siste-
mare e bloccare bene il faro.
Luci della targa: W 5 W.

 Togliere l'elemento protettivo tra-
sparente con un cacciavite.

 Sostituire la lampadina guasta.

Terza luce di stop: diodi.
Per sostituirla, rivolgersi alla rete
PEUGEOT .
In alcune condizioni climatiche
(bassa temperatura, umidità),
potrebbe formarsi un leggero
strato di condensa sulla su-
perfi cie interna del vetro dei fari ante-
riori e posteriori, che scompare alcuni
minuti dopo l’accensione dei fari.

1010
114
SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili si trovano nella
parte inferiore della plancia di bordo
(lato guidatore), nel vano motore (lato
sinistro) e nel rivestimento sinistro del
bagagliaio.
Fusibili della plancia di bordo
Per accedere ai fusibili, aprire il coper-
chio del vano lato guidatore. Ribaltare
la scatola dei fusibili.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è ne-
cessario conoscere qual è la causa
del guasto e porvi rimedio. I numeri
dei fusibili sono indicati sulla scatola
dei fusibili. Sostituire sempre un fusibile
guasto con un fusibile dello
stesso amperaggio (e dello
stesso colore). Utilizzare la pinza speciale che si tro-
va sul supporto accanto alla scatola
dei fusibili. Questo supporto contiene
anche i fusibili di ricambio.

Fusibile N°
Amperaggio
(A)
Funzioni

G29 - Libero.

G30 5 Lunotto termico.

G31 5 Segnalazione pneumatici sgonfi .

G32 - Libero.

G33 5 Gruppo elettropompa servosterzo, contattore bi-
funzione freno.

G34 5 Contattore bi-funzione freno, relais cambio
automatico.

G35 5 Sensore angolo volante e sensore giroscopio ESP .

G36 25 Amplifi catore Hi-Fi.

G37 15 Cambio automatico.

G38 20 Sedili riscaldati.

G39 30 Centralina memorizzazione sedile passeggero.

G40 30 Centralina memorizzazione sedile guidatore.

1010
114
SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili si trovano nella
parte inferiore della plancia di bordo
(lato guidatore), nel vano motore (lato
sinistro) e nel rivestimento sinistro del
bagagliaio.
Fusibili della plancia di bordo
Per accedere ai fusibili, aprire il coper-
chio del vano lato guidatore. Ribaltare
la scatola dei fusibili.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è ne-
cessario conoscere qual è la causa
del guasto e porvi rimedio. I numeri
dei fusibili sono indicati sulla scatola
dei fusibili. Sostituire sempre un fusibile
guasto con un fusibile dello
stesso amperaggio (e dello
stesso colore). Utilizzare la pinza speciale che si tro-
va sul supporto accanto alla scatola
dei fusibili. Questo supporto contiene
anche i fusibili di ricambio.

Fusibile N°
Amperaggio
(A)
Funzioni

G29 - Libero.

G30 5 Lunotto termico.

G31 5 Segnalazione pneumatici sgonfi .

G32 - Libero.

G33 5 Gruppo elettropompa servosterzo, contattore bi-
funzione freno.

G34 5 Contattore bi-funzione freno, relais cambio
automatico.

G35 5 Sensore angolo volante e sensore giroscopio ESP .

G36 25 Amplifi catore Hi-Fi.

G37 15 Cambio automatico.

G38 20 Sedili riscaldati.

G39 30 Centralina memorizzazione sedile passeggero.

G40 30 Centralina memorizzazione sedile guidatore.

1010
115

Fusibile N°
Amperaggio
(A)
Funzioni

F1 - Libero.

F2 30 Bloccaggio centralizzato semplice e a doppia azione.

F3 5 Calcolatore Airbag e pretensionatori pirotecnici.

F4 10 Contattore cambio automatico, presa diagnosi, retrovisore fo tocromatico.

F5 30 Alzacristalli elettrici lato guidatore e lato passeggero.

F6 30 Tetto apribile.

F7 5 Illuminazione cassettino portaoggetti, faretti di lettura carte, plafoniere, specchietti di cortesia.

F8 20 Display multifunzione, autoradio, comandi al volante, scatol
a servitù rimorchio
(post-equipaggiamento), allarme, sirena allarme.

F9 30 Accendisigari anteriore, presa 12 V posteriore, illuminazione casset
tino portaoggetti, faretti
lettura carte, plafoniere, specchietti di cortesia.

F10 15 Rilevazione sottogonfi aggio.

F11 15 Presa diagnosi, contattore antifurto.

F12 15 Scatola servitù rimorchio (post-equipaggiamento), alimentazione cal
colatore assistenza al
parcheggio, centralina memorizzazione sedile del passeggero, senso re pioggia/luminosità.

F13 5 Comando relè tergicristallo anteriore, scatola servitù motore.

F14 15 Scatola memorizzazione sedile del conducente, quad
ro strumenti, centralina Airbag e
pretensionatori pirotecnici, pannello comandi clima tizzazione, commutatore regolazione volante.

F15 30 Bloccaggio semplice e centralizzato a doppia azione.

F16 - Shunt PARCO.

1010
116
Fusibili nel vano motore
Per accedere ai fusibili situati nel vano
motore (accanto alla batteria), rimuo-
vere il copribatteria e sganciare il co-
perchio.
Dopo la sostituzione, richiudere bene il
coperchio e ricollocare il copribatteria.
Fusibile N°
Amperaggio
(A)
Funzioni

1 20
Calcolatore motore, alimentazione relè motoventila tore.

2 15 Avvisatore acustico.

3 10 Pompa lavacristallo.

4 20 Pompa lavafari.

5 15 Pompa del carburante, azionatori controllo
motore (fl ussometro d'aria, elettrovalvole, ecc.).

6 10 Calcolatore ESP.

7 10 Regolazione automatica dei fari.

8 20 Bobina motorino avviamento.

9 10 Centralina fari direzionali, centralina di
commutazione e protezione riscaldamento
supplementare, contattore frizione.

10 30 Azionatori controllo motore (bobina d'accensione,
iniettori, termostati, elettrovalvole, sonde a
ossigeno), pompa additivo gasolio, pompa del
carburante, calcolatore motore, riscaldatore
Blow-by.

11 40 Ventilatore climatizzazione.

12 30 Tergiscristallo anteriore.

13 40 Alimentazione scatola di servitù intelligente
(+ sotto contatto).

14 30 Libero.
