2009 Peugeot 308 CC Betriebsanleitung (in German)

3
!
!
i
51
BORDKOMFORT

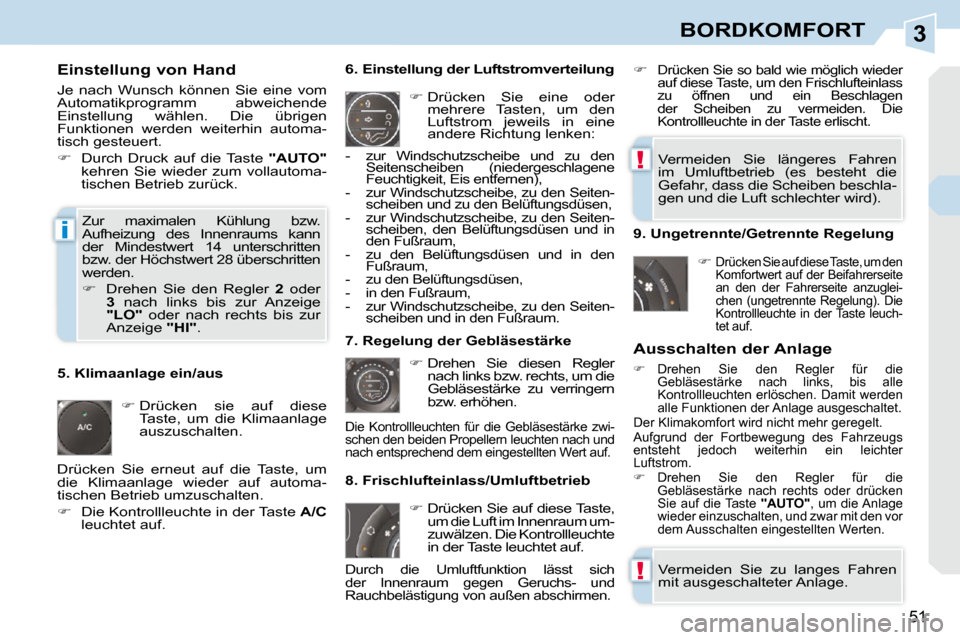

Einstellung von Hand
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende
Einstellung wählen. Die übrigen
Funktionen werden weiterhin automa-
tisch gesteuert.

 Durch Druck auf die Taste "AUTO"
kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.

 Drücken sie auf diese
Taste, um die Klimaanlage
auszuschalten. 6. Einstellung der Luftstromverteilung

 Drücken Sie eine oder
mehrere Tasten, um den
Luftstrom jeweils in eine
andere Richtung lenken:
7. Regelung der Gebläsestärke
 Drehen Sie diesen Regler
nach links bzw. rechts, um die
Gebläsestärke zu verringern
bzw. erhöhen.
8. Frischlufteinlass/Umluftbetrieb Ausschalten der Anlage

 Drehen Sie den Regler für die
Gebläsestärke nach links, bis alle
Kontrollleuchten erlöschen. Damit werden
alle Funktionen der Anlage ausgeschaltet.
Der Klimakomfort wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter
Luftstrom.

 Drehen Sie den Regler für die
Gebläsestärke nach rechts oder drücken
Sie auf die Taste "
AUTO" , um die Anlage
wieder einzuschalten, und zwar mit den vor
dem Ausschalten eingestellten Werten.

 Drücken Sie auf diese Taste,
um die Luft im Innenraum um-
zuwälzen. Die Kontrollleuchte
in der Taste leuchtet auf.
5. Klimaanlage ein/aus
Vermeiden Sie zu langes Fahren
mit ausgeschalteter Anlage.
Vermeiden Sie längeres Fahren
im Umluftbetrieb (es besteht die
Gefahr, dass die Scheiben beschla-
gen und die Luft schlechter wird).
- zur Windschutzscheibe und zu den
Seitenscheiben (niedergeschlagene
Feuchtigkeit, Eis entfernen),
- zur Windschutzscheibe, zu den Seiten- scheiben und zu den Belüftungsdüsen,
- zur Windschutzscheibe, zu den Seiten- scheiben, den Belüftungsdüsen und in
den Fußraum,
- zu den Belüftungsdüsen und in den Fußraum,
- zu den Belüftungsdüsen,
- in den Fußraum,
- zur Windschutzscheibe, zu den Seiten- scheiben und in den Fußraum.
Die Kontrollleuchten für die Gebläsestärke zwi-
schen den beiden Propellern leuchten nach und
nach entsprechend dem eingestellten Wert auf.

 Drücken Sie so bald wie möglich wieder
auf diese Taste, um den Frischlufteinlass
zu öffnen und ein Beschlagen
der Scheiben zu vermeiden. Die
Kontrollleuchte in der Taste erlischt.
Zur maximalen Kühlung bzw.
Aufheizung des Innenraums kann
der Mindestwert 14 unterschritten
bzw. der Höchstwert 28 überschritten
werden.

 Drehen Sie den Regler 2 oder

3 nach links bis zur Anzeige
"LO" oder nach rechts bis zur
Anzeige "HI" . 9. Ungetrennte/Getrennte Regelung


Drücken Sie auf diese Taste, um den
Komfortwert auf der Beifahrerseite
an den der Fahrerseite anzuglei-
chen (ungetrennte Regelung). Die
Kontrollleuchte in der Taste leuch-
tet auf.
Durch die Umluftfunktion lässt sich
der Innenraum gegen Geruchs- und
Rauchbelästigung von außen abschirmen.
Drücken Sie erneut auf die Taste, um
die Klimaanlage wieder auf automa-
tischen Betrieb umzuschalten.

 Die Kontrollleuchte in der Taste A/C
leuchtet auf.

3
52
BORDKOMFORT

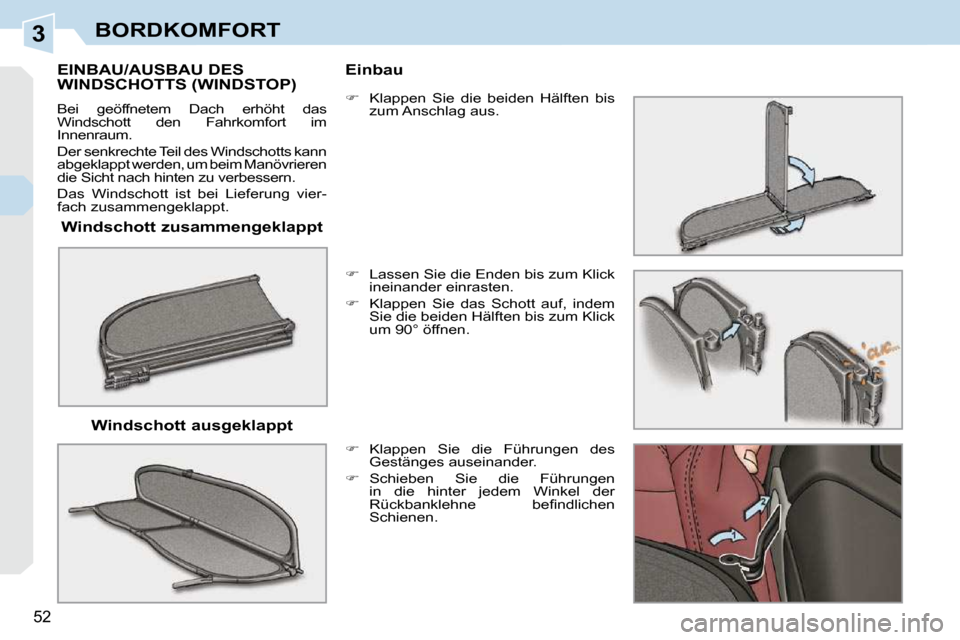

Windschott zusammengeklappt
EINBAU/AUSBAU DES WINDSCHOTTS (WINDSTOP)
Bei geöffnetem Dach erhöht das
Windschott den Fahrkomfort im
Innenraum.
Der senkrechte Teil des Windschotts kann
abgeklappt werden, um beim Manövrieren
die Sicht nach hinten zu verbessern.
Das Windschott ist bei Lieferung vier-
fach zusammengeklappt. Windschott ausgeklappt Einbau

 Lassen Sie die Enden bis zum Klick
ineinander einrasten.

 Klappen Sie das Schott auf, indem
Sie die beiden Hälften bis zum Klick
um 90° öffnen.

 Klappen Sie die Führungen des
Gestänges auseinander.

 Schieben Sie die Führungen
in die hinter jedem Winkel der
Rückbanklehne befi ndlichen
Schienen.

 Klappen Sie die beiden Hälften bis
zum Anschlag aus.

3
i
53
BORDKOMFORT

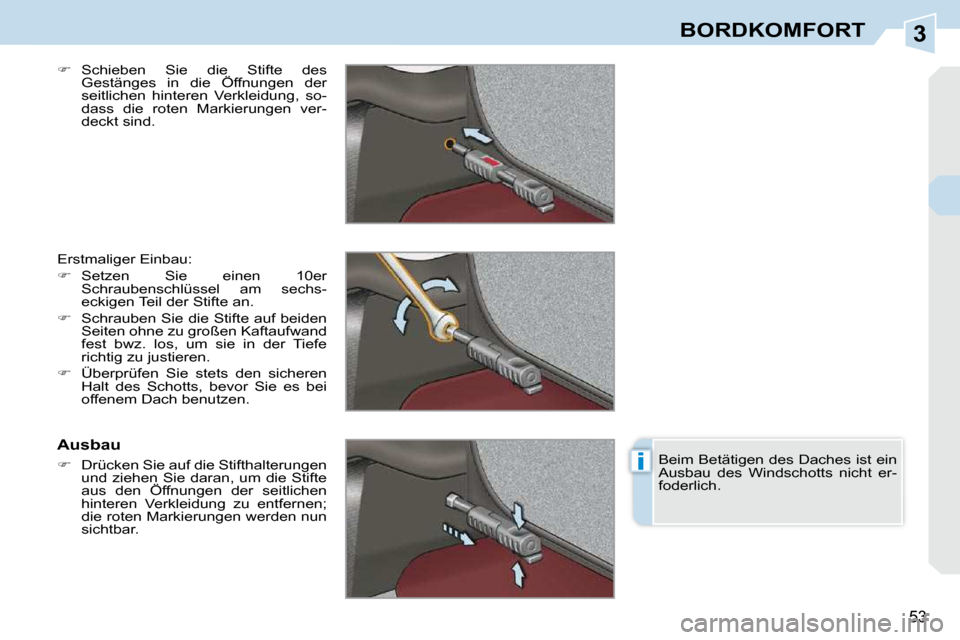

 Schieben Sie die Stifte des
Gestänges in die Öffnungen der
seitlichen hinteren Verkleidung, so-
dass die roten Markierungen ver-
deckt sind.
Erstmaliger Einbau:

 Setzen Sie einen 10er
Schraubenschlüssel am sechs-
eckigen Teil der Stifte an.

 Schrauben Sie die Stifte auf beiden
Seiten ohne zu großen Kaftaufwand
fest bwz. los, um sie in der Tiefe
richtig zu justieren.

 Überprüfen Sie stets den sicheren
Halt des Schotts, bevor Sie es bei
offenem Dach benutzen.
Ausbau

 Drücken Sie auf die Stifthalterungen
und ziehen Sie daran, um die Stifte
aus den Öffnungen der seitlichen
hinteren Verkleidung zu entfernen;
die roten Markierungen werden nun
sichtbar. Beim Betätigen des Daches ist ein
Ausbau des Windschotts nicht er-
foderlich.

3BORDKOMFORT

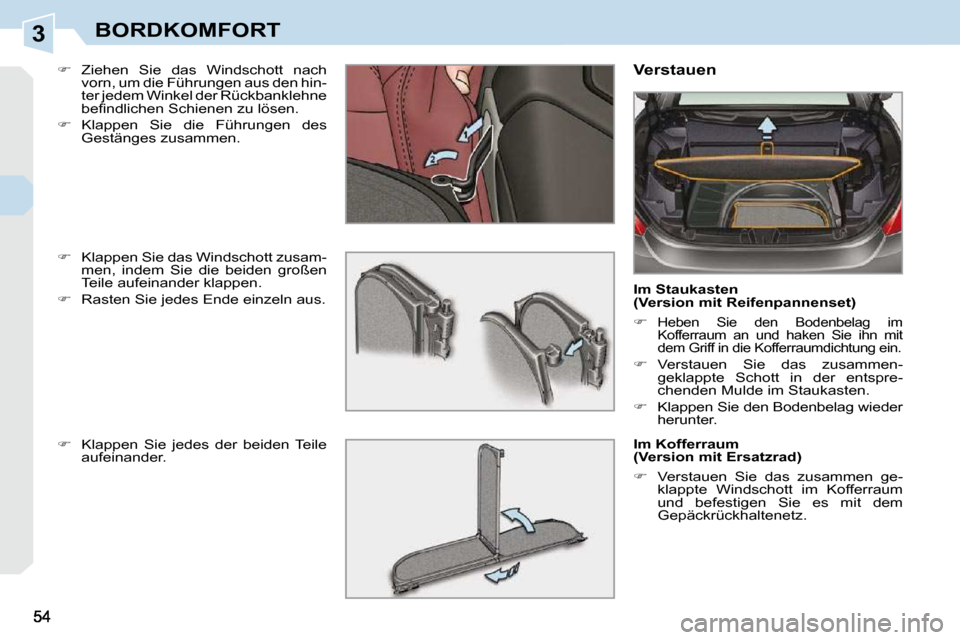

 Ziehen Sie das Windschott nach
vorn, um die Führungen aus den hin-
ter jedem Winkel der Rückbanklehne
befi ndlichen Schienen zu lösen.

 Klappen Sie die Führungen des
Gestänges zusammen. Verstauen
Im Staukasten
(Version mit Reifenpannenset)


Heben Sie den Bodenbelag im
Kofferraum an und haken Sie ihn mit
dem Griff in die Kofferraumdichtung ein.

 Verstauen Sie das zusammen-
geklappte Schott in der entspre-
chenden Mulde im Staukasten.

 Klappen Sie den Bodenbelag wieder
herunter.
Im Kofferraum
(Version mit Ersatzrad)

 Verstauen Sie das zusammen ge-
klappte Windschott im Kofferraum
und befestigen Sie es mit dem
Gepäckrückhaltenetz.

 Klappen Sie das Windschott zusam-
men, indem Sie die beiden großen
Teile aufeinander klappen.

 Rasten Sie jedes Ende einzeln aus.

 Klappen Sie jedes der beiden Teile
aufeinander.

3
55
BORDKOMFORT

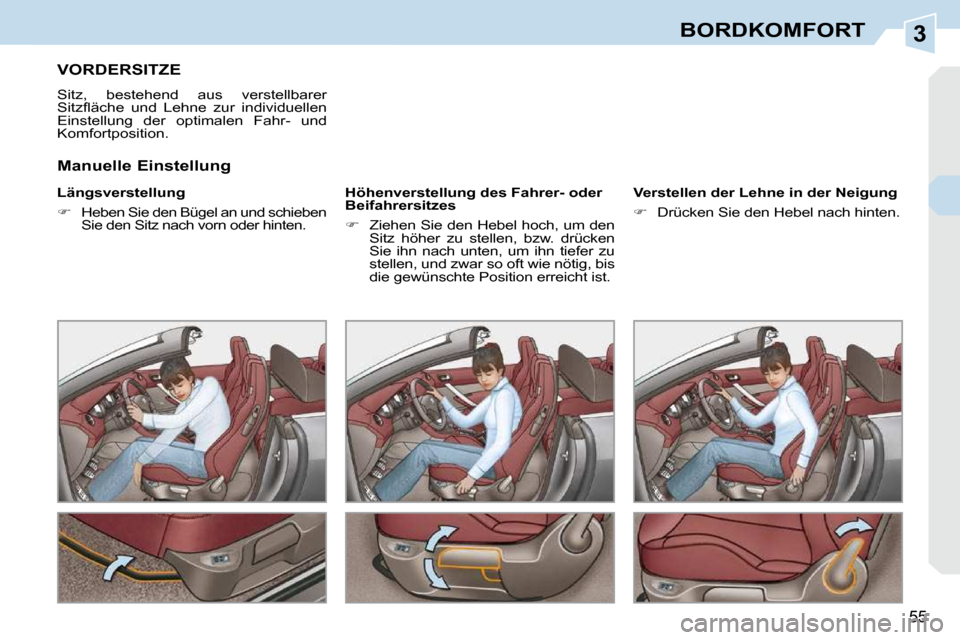

VORDERSITZE
Sitz, bestehend aus verstellbarer
Sitzfl äche und Lehne zur individuellen
Einstellung der optimalen Fahr- und
Komfortposition.
Längsverstellung

 Heben Sie den Bügel an und schieben
Sie den Sitz nach vorn oder hinten. Höhenverstellung des Fahrer- oder
Beifahrersitzes

 Ziehen Sie den Hebel hoch, um den
Sitz höher zu stellen, bzw. drücken
Sie ihn nach unten, um ihn tiefer zu
stellen, und zwar so oft wie nötig, bis
die gewünschte Position erreicht ist. Verstellen der Lehne in der Neigung

 Drücken Sie den Hebel nach hinten.
Manuelle Einstellung

3
i
56
BORDKOMFORT
VORDERSITZE
Sitz, bestehend aus verstellbarer
Sitzfl äche und Lehne zur individuellen
Einstellung der optimalen Fahr- und
Komfortposition.
Längsverstellung

 Drücken Sie den Schalter nach vorn
oder hinten, um den Sitz zu ver-
schieben. Verstellen der Sitzfl äche in Höhe
und Neigung

 Kippen Sie den hinteren Teil des
Schalters nach oben oder unten, um
die gewünschte Höhe einzustellen.

 Kippen Sie den vorderen Teil des
Schalters nach oben oder unten, um
die gewünschte Neigung einzustellen. Verstellen der Lehne in der Neigung

 Kippen Sie den Schalter nach vorn
oder hinten, um die Neigung der
Lehne einzustellen.
Elektrische Einstellung
Die elektrischen Funktionen des
Sitzes werden etwa eine Minute
nach dem Ausschalten der Zündung
inaktiviert.
Schalten Sie die Zündung ein, um
sie zu reaktivieren.

3
!
i
57
BORDKOMFORT

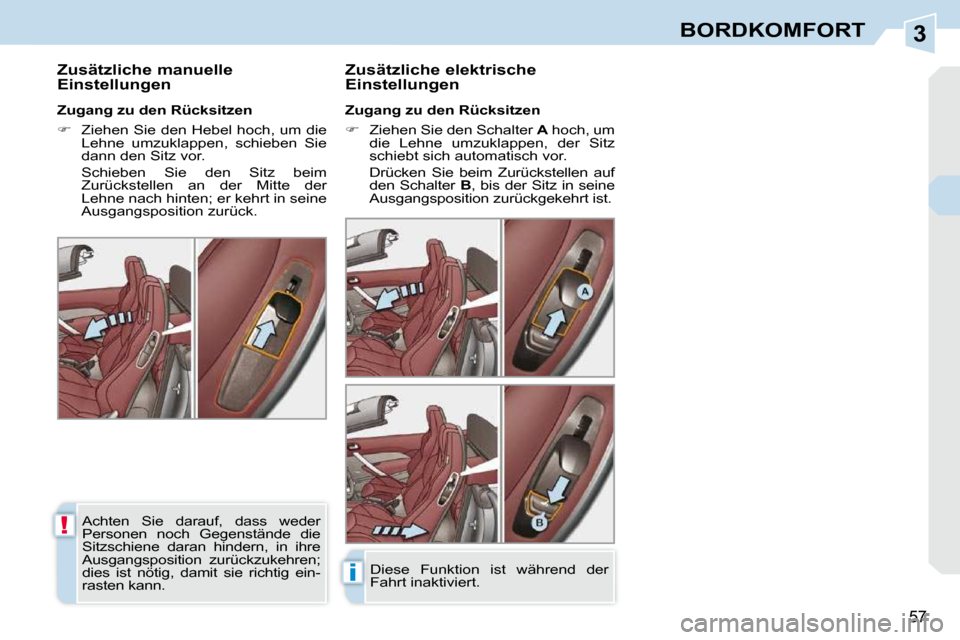

Zusätzliche manuelle
Einstellungen Zusätzliche elektrische
Einstellungen
Zugang zu den Rücksitzen

 Ziehen Sie den Schalter A hoch, um
die Lehne umzuklappen, der Sitz
schiebt sich automatisch vor.
Drücken Sie beim Zurückstellen auf den Schalter B , bis der Sitz in seine
Ausgangsposition zurückgekehrt ist.
Zugang zu den Rücksitzen

 Ziehen Sie den Hebel hoch, um die
Lehne umzuklappen, schieben Sie
dann den Sitz vor.
Schieben Sie den Sitz beim Zurückstellen an der Mitte der
Lehne nach hinten; er kehrt in seine
Ausgangsposition zurück.

Achten Sie darauf, dass weder
Personen noch Gegenstände die
Sitzschiene daran hindern, in ihre
Ausgangsposition zurückzukehren;
dies ist nötig, damit sie richtig ein-
rasten kann.
Diese Funktion ist während der
Fahrt inaktiviert.

3
i!
58
BORDKOMFORT

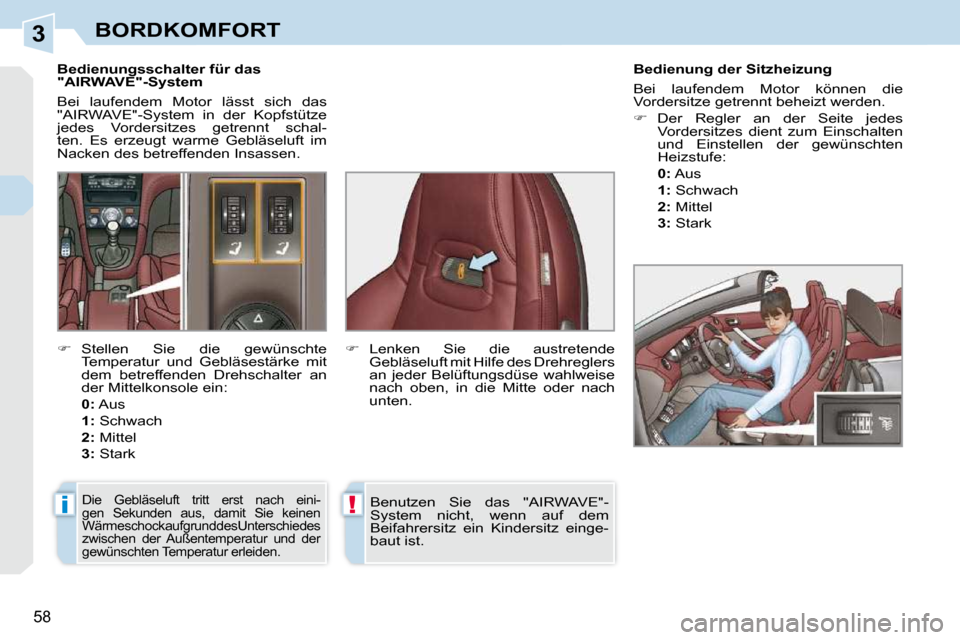

Bedienungsschalter für das
"AIRWAVE"-System
Bei laufendem Motor lässt sich das
"AIRWAVE"-System in der Kopfstütze
jedes Vordersitzes getrennt schal-
ten. Es erzeugt warme Gebläseluft im
Nacken des betreffenden Insassen. Bedienung der Sitzheizung
Bei laufendem Motor können die
Vordersitze getrennt beheizt werden.

 Der Regler an der Seite jedes
Vordersitzes dient zum Einschalten
und Einstellen der gewünschten
Heizstufe:
0: Aus
1: Schwach
2: Mittel
3: Stark


 Stellen Sie die gewünschte
Temperatur und Gebläsestärke mit
dem betreffenden Drehschalter an
der Mittelkonsole ein:
0: Aus
1: Schwach
2: Mittel
3: Stark
 Lenken Sie die austretende
Gebläseluft mit Hilfe des Drehreglers
an jeder Belüftungsdüse wahlweise
nach oben, in die Mitte oder nach
unten.
Die Gebläseluft tritt erst nach eini-
gen Sekunden aus, damit Sie keinen
Wärmeschock aufgrund des Unterschiedes
zwischen der Außentemperatur und der
gewünschten Temperatur erleiden. Benutzen Sie das "AIRWAVE"-
System nicht, wenn auf dem
Beifahrersitz ein Kindersitz einge-
baut ist.
