2009 Peugeot 308 CC Betriebsanleitung (in German)

8
i
115
FAHRBETRIEB

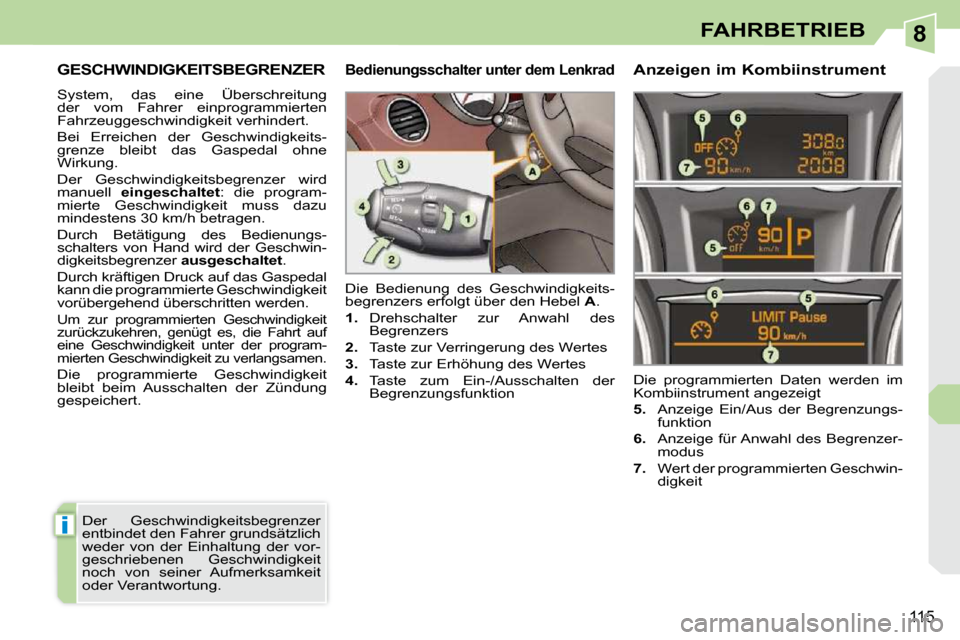

GESCHWINDIGKEITSBEGRENZER
System, das eine Überschreitung
der vom Fahrer einprogrammierten
Fahrzeuggeschwindigkeit verhindert.
Bei Erreichen der Geschwindigkeits-
grenze bleibt das Gaspedal ohne
Wirkung.
Der Geschwindigkeitsbegrenzer wird
manuell eingeschaltet : die program-
mierte Geschwindigkeit muss dazu
mindestens 30 km/h betragen.
Durch Betätigung des Bedienungs-
schalters von Hand wird der Geschwin-
digkeitsbegrenzer ausgeschaltet .
Durch kräftigen Druck auf das Gaspedal
kann die programmierte Geschwindigkeit
vorübergehend überschritten werden.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, die Fahrt auf
eine Geschwindigkeit unter der program-
mierten Geschwindigkeit zu verlangsamen.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert. Die Bedienung des Geschwindigkeits-
begrenzers erfolgt über den Hebel
A .

1. Drehschalter zur Anwahl des
Begrenzers

2. Taste zur Verringerung des Wertes

3. Taste zur Erhöhung des Wertes

4. Taste zum Ein-/Ausschalten der
Begrenzungsfunktion Die programmierten Daten werden im
Kombiinstrument angezeigt

5. Anzeige Ein/Aus der Begrenzungs-
funktion

6. Anzeige für Anwahl des Begrenzer-
modus

7. Wert der programmierten Geschwin-
digkeit

Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsbegrenzer
entbindet den Fahrer grundsätzlich
weder von der Einhaltung der vor-
geschriebenen Geschwindigkeit
noch von seiner Aufmerksamkeit
oder Verantwortung.

8
!
116
FAHRBETRIEB
Bei starkem Gefälle oder starkem
Beschleunigen kann der Ge-
schwindigkeitsbegrenzer nicht ver-
hindern, dass die programmierte
Geschwindigkeit überschritten wird.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.

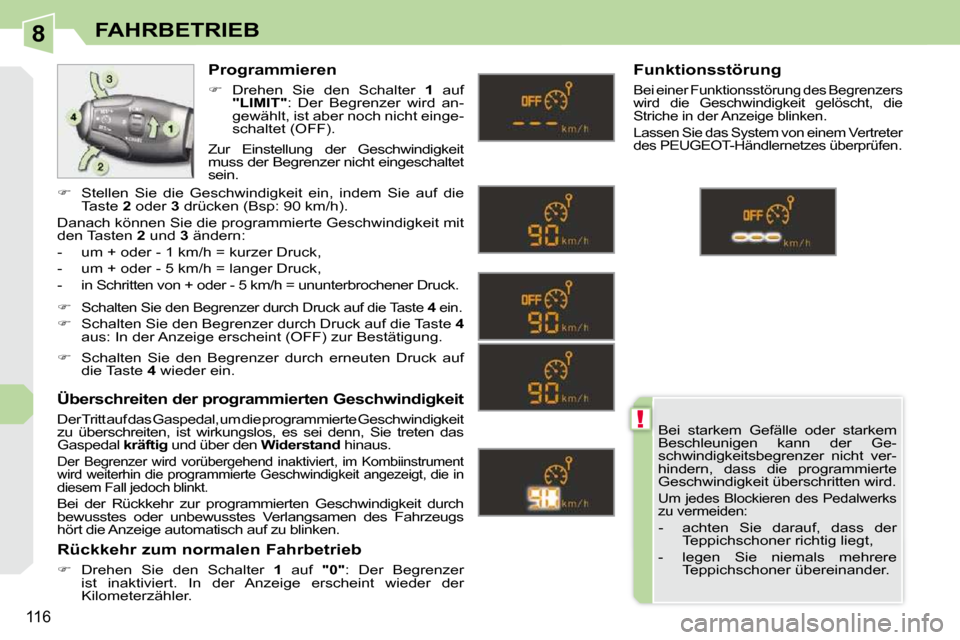

Programmieren

 Drehen Sie den Schalter 1 auf

"LIMIT" : Der Begrenzer wird an-
gewählt, ist aber noch nicht einge-
schaltet (OFF).
Überschreiten der programmierten Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmierte G eschwindigkeit
zu überschreiten, ist wirkungslos, es sei denn, Sie treten das
Gaspedal kräftig und über den Widerstand hinaus.
Der Begrenzer wird vorübergehend inaktiviert, im K ombiinstrument
wird weiterhin die programmierte Geschwindigkeit an gezeigt, die in
diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmierten Geschwindigkei t durch
bewusstes oder unbewusstes Verlangsamen des Fahrzeu gs
hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Begrenzer
ist inaktiviert. In der Anzeige erscheint wieder der
Kilometerzähler. Funktionsstörung

Bei einer Funktionsstörung des Begrenzers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken
.

Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
Zur Einstellung der Geschwindigkeit
muss der Begrenzer nicht eingeschaltet
sein.


Schalten Sie den Begrenzer durch Druck auf die Tast e 4 ein.

 Schalten Sie den Begrenzer durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Begrenzer durch erneuten Druck auf
die Taste 4 wieder ein.

 Stellen Sie die Geschwindigkeit ein, indem Sie auf die
Taste 2 oder 3 drücken (Bsp: 90 km/h).
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.

8
i
117
FAHRBETRIEB

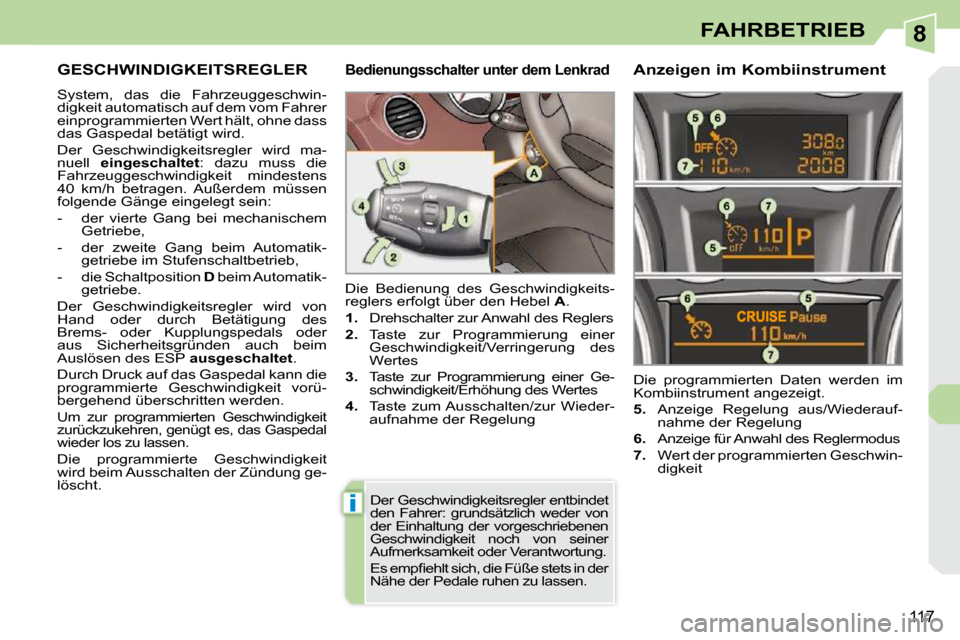

GESCHWINDIGKEITSREGLER
System, das die Fahrzeuggeschwin-
digkeit automatisch auf dem vom Fahrer
einprogrammierten Wert hält, ohne dass
das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird ma-
nuell eingeschaltet : dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem müssen
folgende Gänge eingelegt sein:
- der vierte Gang bei mechanischem Getriebe,
- der zweite Gang beim Automatik- getriebe im Stufenschaltbetrieb,
- die Schaltposition D beim Automatik-
getriebe.
Der Geschwindigkeitsregler wird von
Hand oder durch Betätigung des
Brems- oder Kupplungspedals oder
aus Sicherheitsgründen auch beim
Auslösen des ESP ausgeschaltet .
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, das Gaspedal
wieder los zu lassen.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung ge-
löscht. Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel
A .

1. Drehschalter zur Anwahl des Reglers

2. Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
Wertes

3. Taste zur Programmierung einer Ge-
schwindigkeit/Erhöhung des Wertes

4. Taste zum Ausschalten/zur Wieder-
aufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt.

5. Anzeige Regelung aus/Wiederauf-
nahme der Regelung

6. Anzeige für Anwahl des Reglermodus

7. Wert der programmierten Geschwin-
digkeit

Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet
den Fahrer: grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner
Aufmerksamkeit oder Verantwortung.
Es empfi ehlt sich, die Füße stets in der
Nähe der Pedale ruhen zu lassen.

8
!
118
FAHRBETRIEB
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung der
programmierten Geschwindigkeit
ununterbrochen drücken: die
Geschwindigkeit kann sich in die-
sem Fall sehr schnell ändern.
Benutzen Sie den Geschwindig-
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht ver-
hindern, dass die programmierte
Geschwindigkeit überschritten wird.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.
Programmieren

 Drehen Sie den Schalter 1 auf

"CRUISE" : Der Regler wird ange-
wählt, aber noch nicht eingeschal-
tet (OFF).
Überschreiten der programmierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Regler
ist inaktiviert. In der Anzeige erscheint wieder der
Kilometerzähler. Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.


Beschleunigen Sie bis zur gewünschten
Geschwindigkeit und drücken Sie dann auf
die Taste 2 oder 3 , um die Geschwindigkeit
einzuprogrammieren (Bsp.: 110 km/h).


 Schalten Sie den Regler durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Regler durch erneuten Druck auf die
Taste 4 wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten
2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.

8
i
i
119
FAHRBETRIEB

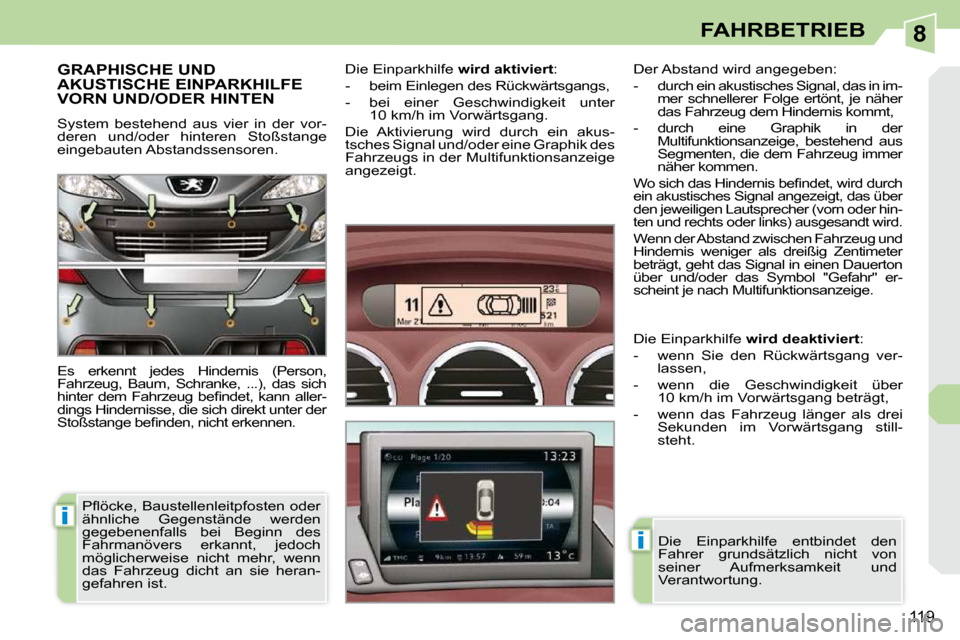

GRAPHISCHE UND AKUSTISCHE EINPARKHILFE VORN UND/ODER HINTEN
System bestehend aus vier in der vor-
deren und/oder hinteren Stoßstange
eingebauten Abstandssensoren.
Es erkennt jedes Hindernis (Person,
Fahrzeug, Baum, Schranke, ...), das sich
hinter dem Fahrzeug befi ndet, kann aller-
dings Hindernisse, die sich direkt unter der
Stoßstange befi nden, nicht erkennen. Die Einparkhilfe
wird aktiviert :
- beim Einlegen des Rückwärtsgangs,
- bei einer Geschwindigkeit unter 10 km/h im Vorwärtsgang.
Die Aktivierung wird durch ein akus-
tsches Signal und/oder eine Graphik des
Fahrzeugs in der Multifunktionsanzeige
angezeigt.
Pfl öcke, Baustellenleitpfosten oder
ähnliche Gegenstände werden
gegebenenfalls bei Beginn des
Fahrmanövers erkannt, jedoch
möglicherweise nicht mehr, wenn
das Fahrzeug dicht an sie heran-
gefahren ist. Der Abstand wird angegeben:
- durch ein akustisches Signal, das in im-
mer schnellerer Folge ertönt, je näher
das Fahrzeug dem Hindernis kommt,
- durch eine Graphik in der Multifunktionsanzeige, bestehend aus
Segmenten, die dem Fahrzeug immer
näher kommen.

Wo sich das Hindernis befi ndet, wird durch
ein akustisches Signal angezeigt, das über
den jeweiligen Lautsprecher (vorn oder hin-
ten und rechts oder links) ausgesandt wird.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als dreißig Zentimeter
beträgt, geht das Signal in einen Dauerton
über und/oder das Symbol "Gefahr" er-
scheint je nach Multifunktionsanzeige.
Die Einparkhilfe entbindet den
Fahrer grundsätzlich nicht von
seiner Aufmerksamkeit und
Verantwortung.
Die Einparkhilfe
wird deaktiviert :
- wenn Sie den Rückwärtsgang ver- lassen,
- wenn die Geschwindigkeit über 10 km/h im Vorwärtsgang beträgt,
- wenn das Fahrzeug länger als drei Sekunden im Vorwärtsgang still-
steht.

8
i
i
120
FAHRBETRIEB

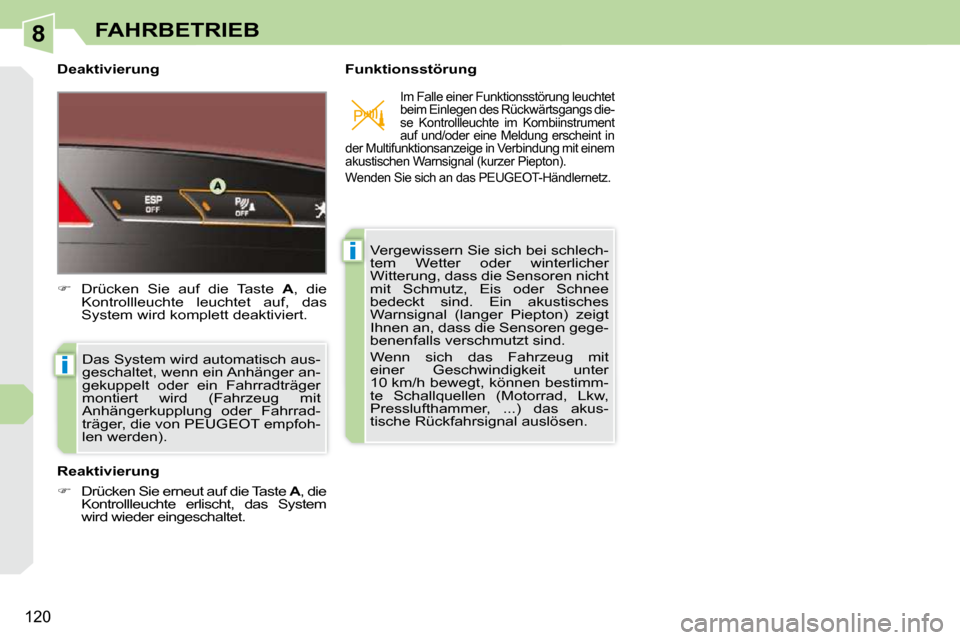

Deaktivierung Funktionsstörung Das System wird automatisch aus-
geschaltet, wenn ein Anhänger an-
gekuppelt oder ein Fahrradträger
montiert wird (Fahrzeug mit
Anhängerkupplung oder Fahrrad-
träger, die von PEUGEOT empfoh-
len werden).
Reaktivierung

 Drücken Sie erneut auf die Taste A , die
Kontrollleuchte erlischt, das System
wird wieder eingeschaltet.

 Drücken Sie auf die Taste A , die
Kontrollleuchte leuchtet auf, das
System wird komplett deaktiviert. Vergewissern Sie sich bei schlech-
tem Wetter oder winterlicher
Witterung, dass die Sensoren nicht
mit Schmutz, Eis oder Schnee
bedeckt sind. Ein akustisches
Warnsignal (langer Piepton) zeigt
Ihnen an, dass die Sensoren gege-
benenfalls verschmutzt sind.
Wenn sich das Fahrzeug mit
einer Geschwindigkeit unter
10 km/h bewegt, können bestimm-
te Schallquellen (Motorrad, Lkw,
Presslufthammer, ...) das akus-
tische Rückfahrsignal auslösen.
Im Falle einer Funktionsstörung leuchtet
beim Einlegen des Rückwärtsgangs die-
se Kontrollleuchte im Kombiinstrument
auf und/oder eine Meldung erscheint in
der Multifunktionsanzeige in Verbindung mit einem
akustischen Warnsignal (kurzer Piepton).

Wenden Sie sich an das PEUGEOT-Händlernetz.

9
i
122
KONTROLLEN

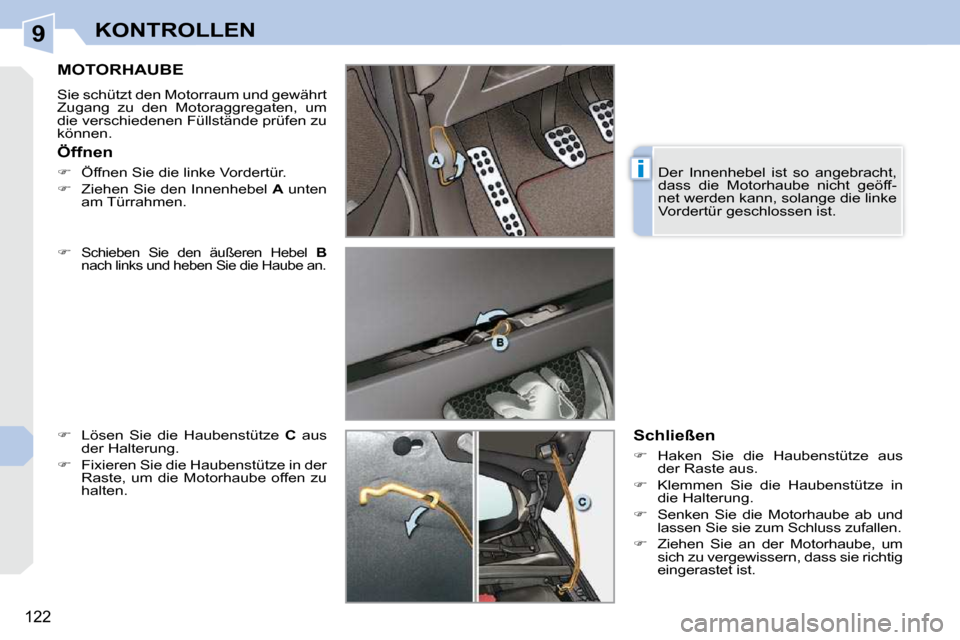

MOTORHAUBE
Sie schützt den Motorraum und gewährt
Zugang zu den Motoraggregaten, um
die verschiedenen Füllstände prüfen zu
können.


Schieben Sie den äußeren Hebel B
nach links und heben Sie die Haube an.

 Lösen Sie die Haubenstütze C aus
der Halterung.

 Fixieren Sie die Haubenstütze in der
Raste, um die Motorhaube offen zu
halten. Schließen

 Haken Sie die Haubenstütze aus
der Raste aus.

 Klemmen Sie die Haubenstütze in
die Halterung.

 Senken Sie die Motorhaube ab und
lassen Sie sie zum Schluss zufallen.

 Ziehen Sie an der Motorhaube, um
sich zu vergewissern, dass sie richtig
eingerastet ist.
Öffnen

 Öffnen Sie die linke Vordertür.

 Ziehen Sie den Innenhebel A unten
am Türrahmen. Der Innenhebel ist so angebracht,
dass die Motorhaube nicht geöff-
net werden kann, solange die linke
Vordertür geschlossen ist.

9
ii
123

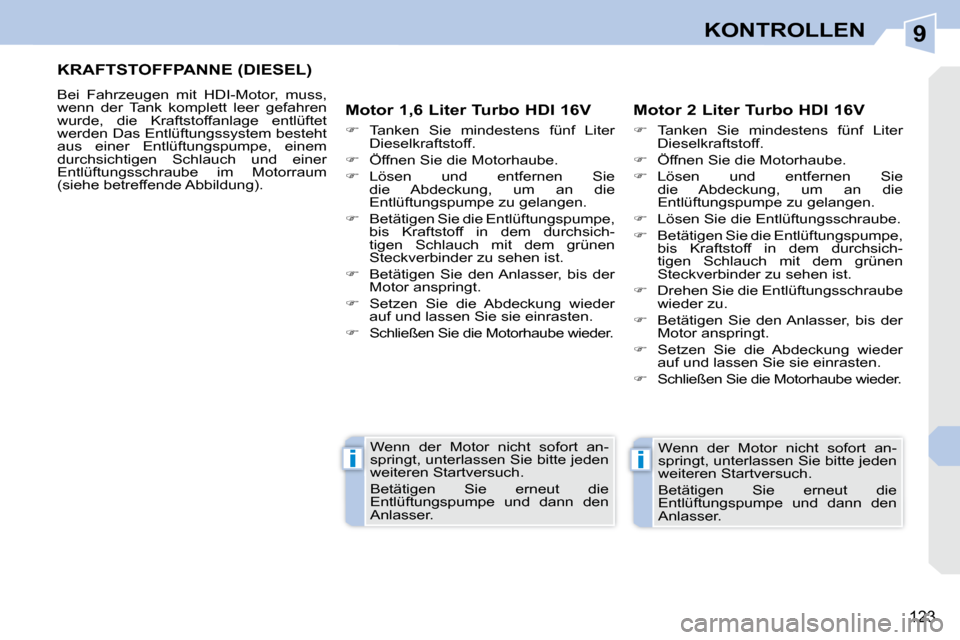

KONTROLLEN
KRAFTSTOFFPANNE (DIESEL)
Bei Fahrzeugen mit HDI-Motor, muss,
wenn der Tank komplett leer gefahren
wurde, die Kraftstoffanlage entlüftet
werden Das Entlüftungssystem besteht
aus einer Entlüftungspumpe, einem
durchsichtigen Schlauch und einer
Entlüftungsschraube im Motorraum
(siehe betreffende Abbildung).

Motor 1,6 Liter Turbo HDI 16V

 Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

 Öffnen Sie die Motorhaube.

 Lösen und entfernen Sie
die Abdeckung, um an die
Entlüftungspumpe zu gelangen.

 Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsich-
tigen Schlauch mit dem grünen
Steckverbinder zu sehen ist.

 Betätigen Sie den Anlasser, bis der
Motor anspringt.

 Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

 Schließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofort an-
springt, unterlassen Sie bitte jeden
weiteren Startversuch.
Betätigen Sie erneut die
Entlüftungspumpe und dann den
Anlasser. Motor 2 Liter Turbo HDI 16V

 Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

 Öffnen Sie die Motorhaube.

 Lösen und entfernen Sie
die Abdeckung, um an die
Entlüftungspumpe zu gelangen.

 Lösen Sie die Entlüftungsschraube.

 Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsich-
tigen Schlauch mit dem grünen
Steckverbinder zu sehen ist.

 Drehen Sie die Entlüftungsschraube
wieder zu.

 Betätigen Sie den Anlasser, bis der
Motor anspringt.

 Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

 Schließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofort an-
springt, unterlassen Sie bitte jeden
weiteren Startversuch.
Betätigen Sie erneut die
Entlüftungspumpe und dann den
Anlasser.
