2009 Peugeot 308 CC Betriebsanleitung (in German)

11
!
i
161

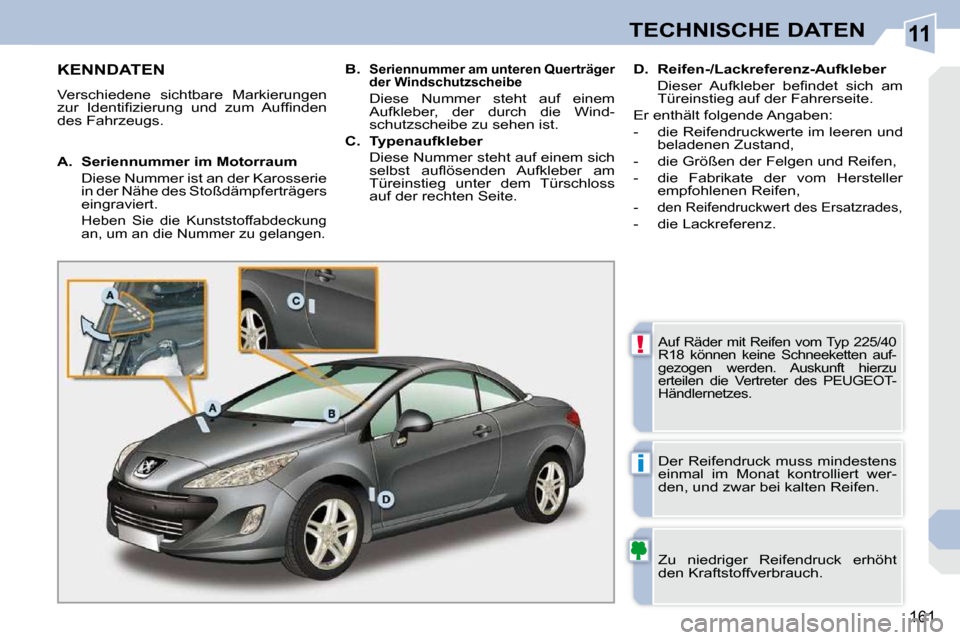

TECHNISCHE DATEN
KENNDATEN
Verschiedene sichtbare Markierungen
zur Identifi zierung und zum Auffi nden
des Fahrzeugs.
Auf Räder mit Reifen vom Typ 225/40
R18 können keine Schneeketten auf-
gezogen werden. Auskunft hierzu
erteilen die Vertreter des PEUGEOT-
Händlernetzes.
Zu niedriger Reifendruck erhöht
den Kraftstoffverbrauch.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert wer-
den, und zwar bei kalten Reifen.

A. Seriennummer im Motorraum
Diese Nummer ist an der Karosserie in der Nähe des Stoßdämpferträgers
eingraviert.

Heben Sie die Kunststoffabdeckung
an, um an die Nummer zu gelangen.

B. Seriennummer am unteren Querträger
der Windschutzscheibe
Diese Nummer steht auf einem
Aufkleber, der durch die Wind-
schutzscheibe zu sehen ist.

C. Typenaufkleber
Diese Nummer steht auf einem sich selbst aufl ösenden Aufkleber am
Türeinstieg unter dem Türschloss
auf der rechten Seite.
D. Reifen-/Lackreferenz-Aufkleber
Dieser Aufkleber befi ndet sich am Türeinstieg auf der Fahrerseite.
Er enthält folgende Angaben:
- die Reifendruckwerte im leeren und beladenen Zustand,
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller empfohlenen Reifen,
-
den Reifendruckwert des Ersatzrades,
- die Lackreferenz.

163

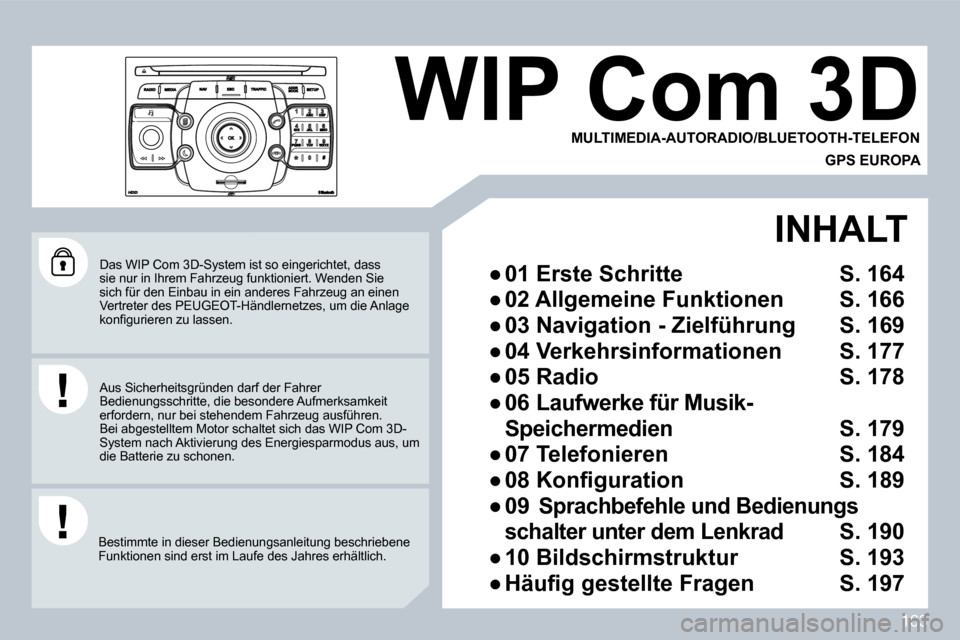

Das WIP Com 3D-System ist so eingerichtet, dass sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie sich für den Einbau in ein anderes Fahrzeug an einen Vertreter des PEUGEOT-Händlernetzes, um die Anlage konfi gurieren zu lassen.
Bestimmte in dieser Bedienungsanleitung beschriebe ne Funktionen sind erst im Laufe des Jahres erhältlich.
WIP Com 3D
MULTIMEDIA-AUTORADIO/BLUETOOTH-TELEFON
GPS EUROPA
INHALT

164
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*

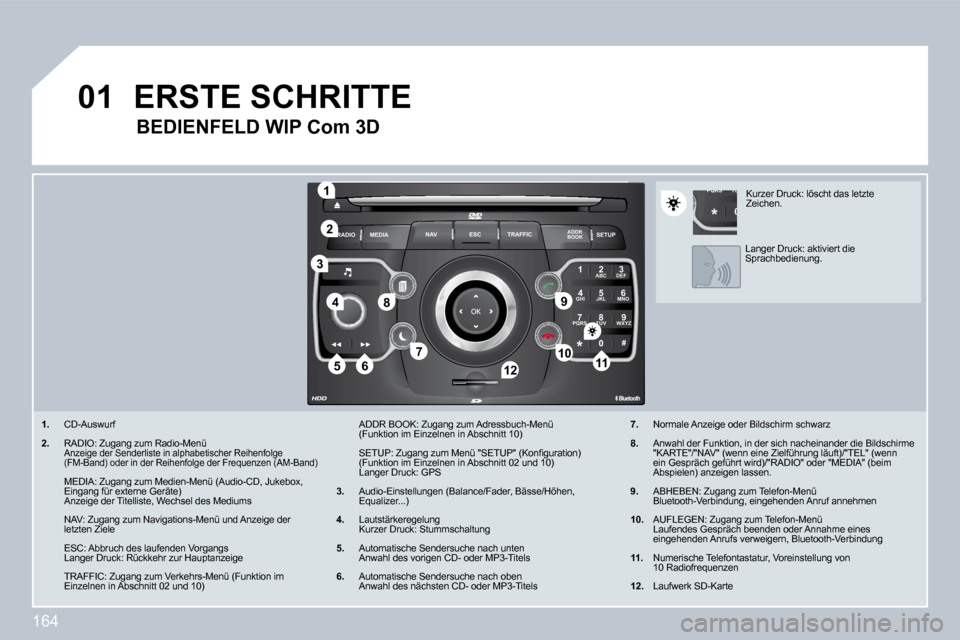

1. CD-Auswurf
2. RADIO: Zugang zum Radio-Menü Anzeige der Senderliste in alphabetischer Reihenfo lge(FM-Band) oder in der Reihenfolge der Frequenzen (AM-Band)
MEDIA: Zugang zum Medien-Menü (Audio-CD, Jukebox, Eingang für externe Geräte) Anzeige der Titelliste, Wechsel des Mediums
NAV: Zugang zum Navigations-Menü und Anzeige der letzten Ziele
ESC: Abbruch des laufenden Vorgangs Langer Druck: Rückkehr zur Hauptanzeige
TRAFFIC: Zugang zum Verkehrs-Menü (Funktion im Einzelnen in Abschnitt 02 und 10)
ADDR BOOK: Zugang zum Adressbuch-Menü(Funktion im Einzelnen in Abschnitt 10)
SETUP: Zugang zum Menü "SETUP" (Konfi guration)(Funktion im Einzelnen in Abschnitt 02 und 10) Langer Druck: GPS
3. Audio-Einstellungen (Balance/Fader, Bässe/Höhen, Equalizer...)
4. Lautstärkeregelung Kurzer Druck: Stummschaltung
5. Automatische Sendersuche nach unten Anwahl des vorigen CD- oder MP3-Titels
6. Automatische Sendersuche nach oben Anwahl des nächsten CD- oder MP3-Titels
ERSTE SCHRITTE
BEDIENFELD WIP Com 3D
7. Normale Anzeige oder Bildschirm schwarz
8. Anwahl der Funktion, in der sich nacheinander die Bildschirme "KARTE"/"NAV" (wenn eine Zielführung läuft)/"TEL" (wenn ein Gespräch geführt wird)/"RADIO" oder "MEDIA" (be im Abspielen) anzeigen lassen.
9. ABHEBEN: Zugang zum Telefon-Menü Bluetooth-Verbindung, eingehenden Anruf annehmen
10. AUFLEGEN: Zugang zum Telefon-Menü Laufendes Gespräch beenden oder Annahme eines eingehenden Anrufs verweigern, Bluetooth-Verbindung
11. Numerische Telefontastatur, Voreinstellung von10 Radiofrequenzen
12. Laufwerk SD-Karte
Kurzer Druck: löscht das letzte Zeichen.
Langer Druck: aktiviert die Sprachbedienung.

165
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
1
3
14

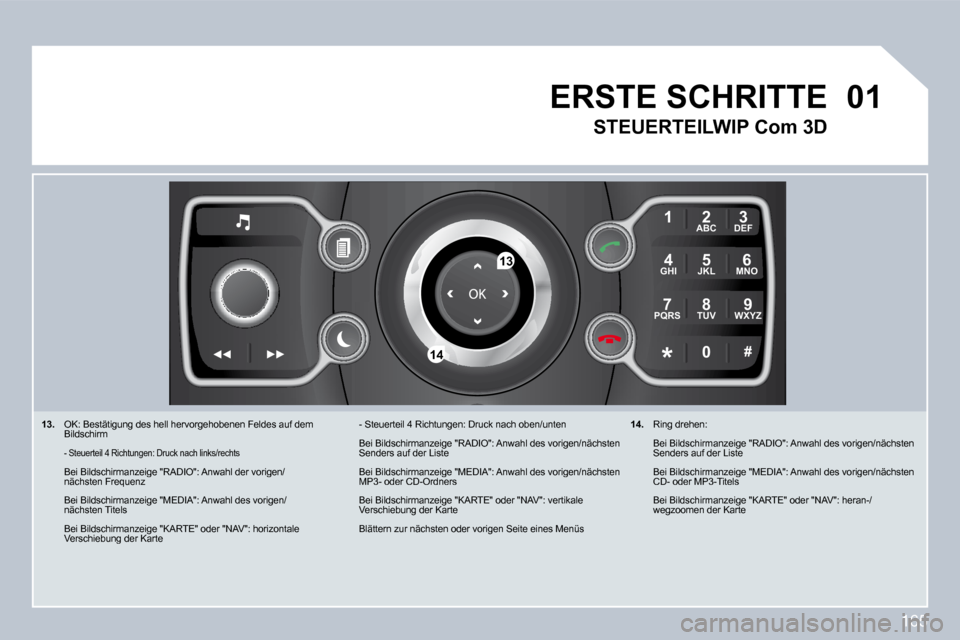

13. OK: Bestätigung des hell hervorgehobenen Feldes a uf dem Bildschirm
- Steuerteil 4 Richtungen: Druck nach links/rechts
Bei Bildschirmanzeige "RADIO": Anwahl der vorigen/nächsten Frequenz
Bei Bildschirmanzeige "MEDIA": Anwahl des vorigen/nächsten Titels
Bei Bildschirmanzeige "KARTE" oder "NAV": horizont ale Verschiebung der Karte
- Steuerteil 4 Richtungen: Druck nach oben/unten
Bei Bildschirmanzeige "RADIO": Anwahl des vorigen/ nächsten Senders auf der Liste
Bei Bildschirmanzeige "MEDIA": Anwahl des vorigen/nächsten MP3- oder CD-Ordners
Bei Bildschirmanzeige "KARTE" oder "NAV": vertikale Verschiebung der Karte
Blättern zur nächsten oder vorigen Seite eines Menüs
ERSTE SCHRITTE
STEUERTEILWIP Com 3D
14. Ring drehen:
Bei Bildschirmanzeige "RADIO": Anwahl des vorigen/ nächsten Senders auf der Liste
Bei Bildschirmanzeige "MEDIA": Anwahl des vorigen/nächsten CD- oder MP3-Titels
Bei Bildschirmanzeige "KARTE" oder "NAV": heran-/wegzoomen der Karte

166
02
SETUP
MEDIA
TRAFFIC

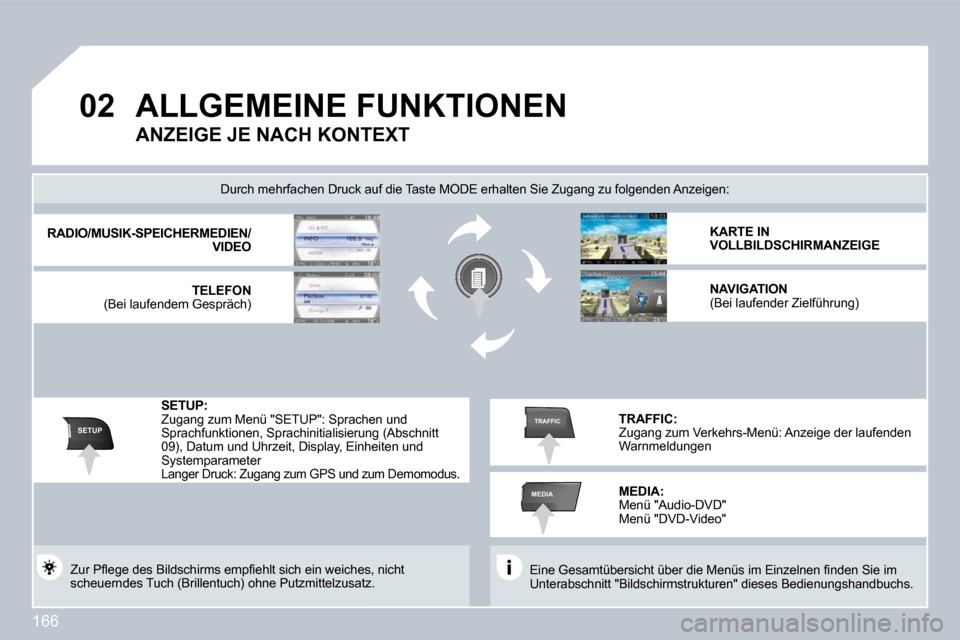

ALLGEMEINE FUNKTIONEN
Eine Gesamtübersicht über die Menüs im Einzelnen fi nden Sie im Unterabschnitt "Bildschirmstrukturen" dieses Bedienungshandbuchs.
Durch mehrfachen Druck auf die Taste MODE erhalte n Sie Zugang zu folgenden Anzeigen:
Zur Pfl ege des Bildschirms empfi ehlt sich ein weiches, nicht scheuerndes Tuch (Brillentuch) ohne Putzmittelzusat z.
RADIO /MUSIK-SPEICHERMEDIEN / VIDEO
TELEFON(Bei laufendem Gespräch)
KARTE IN VOLLBILDSCHIRMANZEIGE
NAVIGATION (Bei laufender Zielführung)
SETUP: Zugang zum Menü "SETUP": Sprachen und Sprachfunktionen, Sprachinitialisierung (Abschnitt 09), Datum und Uhrzeit, Display, Einheiten und Systemparameter Langer Druck: Zugang zum GPS und zum Demomodus.
TRAFFIC: Zugang zum Verkehrs-Menü: Anzeige der laufenden Warnmeldungen
ANZEIGE JE NACH KONTEXT
MEDIA : Menü "Audio-DVD" Menü "DVD-Video"

167
02
1
2
3
3
2
1
1
1
3
2
1
1
1
1
1
1
1
1
1
1
2
2
1
1
2
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
2
2
2
2
2

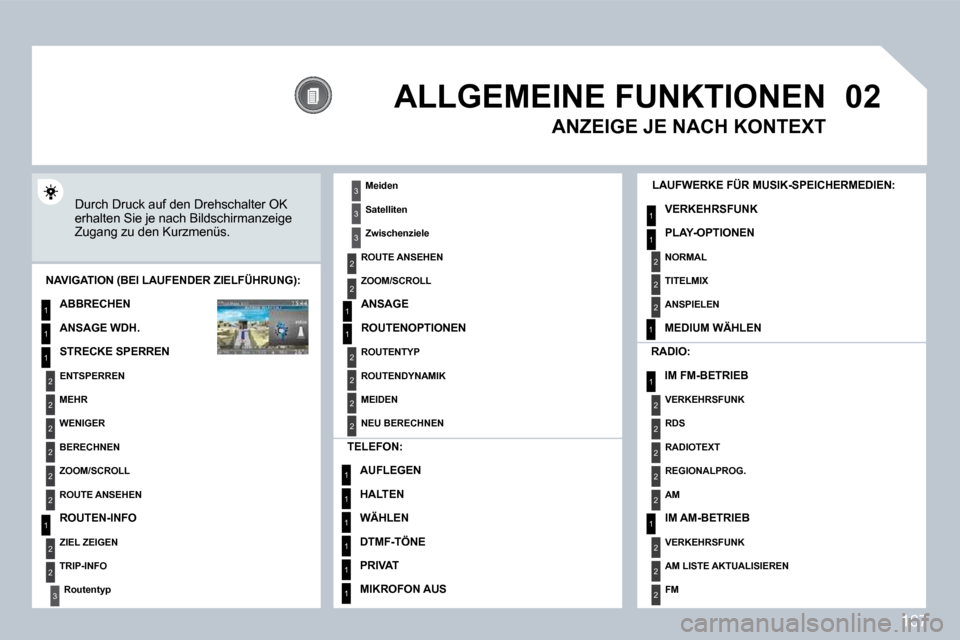

ALLGEMEINE FUNKTIONEN
Durch Druck auf den Drehschalter OK erhalten Sie je nach Bildschirmanzeige Zugang zu den Kurzmenüs.
LAUFWERKE FÜR MUSIK-SPEICHERMEDIEN:
VERKEHRSFUNK
PLAY-OPTIONEN
NAVIGATION (BEI LAUFENDER ZIELFÜHRUNG):
ABBRECHEN
ANSAGE WDH.
STRECKE SPERREN
ENTSPERREN
MEHR
WENIGER
BERECHNEN
ZOOM/SCROLL
ROUTE ANSEHEN
ROUTEN-INFO
ZIEL ZEIGEN
TRIP-INFO
Routentyp
RADIO:
IM FM-BETRIEB
VERKEHRSFUNK
RDS
RADIOTEXT
REGIONALPROG.
AM
IM AM-BETRIEB
VERKEHRSFUNK
AM LISTE AKTUALISIEREN
FM
TELEFON:
AUFLEGEN
HALTEN
WÄHLEN
DTMF-TÖNE
PRIVAT
MIKROFON AUS
ANZEIGE JE NACH KONTEXT
Meiden
Satelliten
Zwischenziele
ROUTE ANSEHEN
ZOOM/SCROLL
ANSAGE
ROUTENOPTIONEN
ROUTENTYP
ROUTENDYNAMIK
MEIDEN
NEU BERECHNEN
NORMAL
TITELMIX
ANSPIELEN
MEDIUM WÄHLEN

168

02
1
1
1
1
1
2
1
2
2
2
2
2
1
3
3
3
31
2
2
3
3
3
3
2
3
2
3
1
2
2
3
3
3

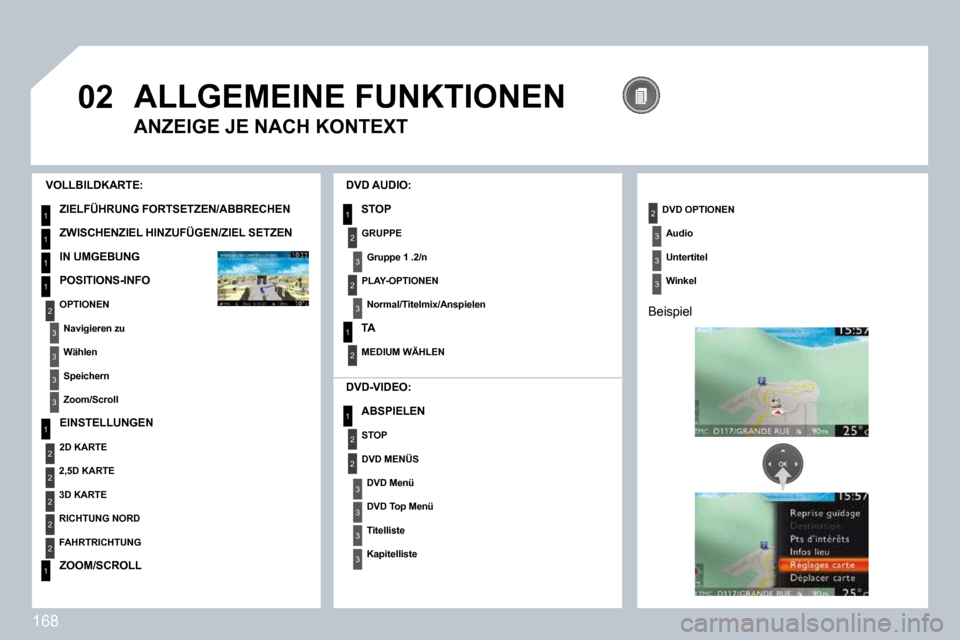

ALLGEMEINE FUNKTIONEN
ANZEIGE JE NACH KONTEXT
VOLLBILDKARTE:
ZIELFÜHRUNG FORTSETZEN/ABBRECHEN
ZWISCHENZIEL HINZUFÜGEN/ZIEL SETZEN
IN UMGEBUNG
POSITIONS-INFO
OPTIONEN
Navigieren zu
Wählen
Speichern
Zoom/Scroll
EINSTELLUNGEN
2D KARTE
2,5D KARTE
3D KARTE
RICHTUNG NORD
FAHRTRICHTUNG
ZOOM/SCROLL
DVD AUDIO:
STOP
GRUPPE
Gruppe 1 .2/n
PLAY-OPTIONEN
Normal/Titelmix/Anspielen
TA
MEDIUM WÄHLEN
DVD OPTIONEN
Audio
Untertitel
Winkel
Beispiel
DVD-VIDEO:
ABSPIELEN
STOP
DVD MENÜS
DVD Menü
DVD Top Menü
Titelliste
Kapitelliste

169
NAV
03
1
2
3
6
5
4
ZIELAUSWAHL
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion Navigations-Menü und drücken Sie zur Bestätigung auf OK.
Wählen Sie die Funktion "Zieleingabe" und drücken Sie zur Bestätigung auf OK.
Drücken Sie auf die Taste NAV.
Geben Sie die Buchstaben des Ortes nacheinander ein und bestätigen Sie jede Eingabe durch Druck auf OK.
Drehen Sie nach der Auswahl des Landes den Ring und wählen Sie die Funktion Ort. Drücken Sie zur Bestätigung auf OK.
NAVIGATIONS-MENÜ
ZIELEINGABE
Eine (durch die Eingabe der ersten Buchstaben) vorgegorgegebene Liste der Orte in dem betreffenden Land ist über die Taste LISte LIST auf der virtuellen Tastatur abrufbar.
Wählen Sie die Funktion "Adresseingabe" und drücken Sie zur Bestätigung auf OK.
ADRESSEINGABE
Die Liste mit den 20 letzten Zielen erscheint unter der Fr der Funktion Navigations-Menü.
Die NAVIGATIONS-Sprachbefehle fi nden Sie in Abschnitt 09.
Während einer Zielführung wird durch langen Druck auf das Endes des Lichtschalters die letzte Anweisung der Zielführung wiederholt.
