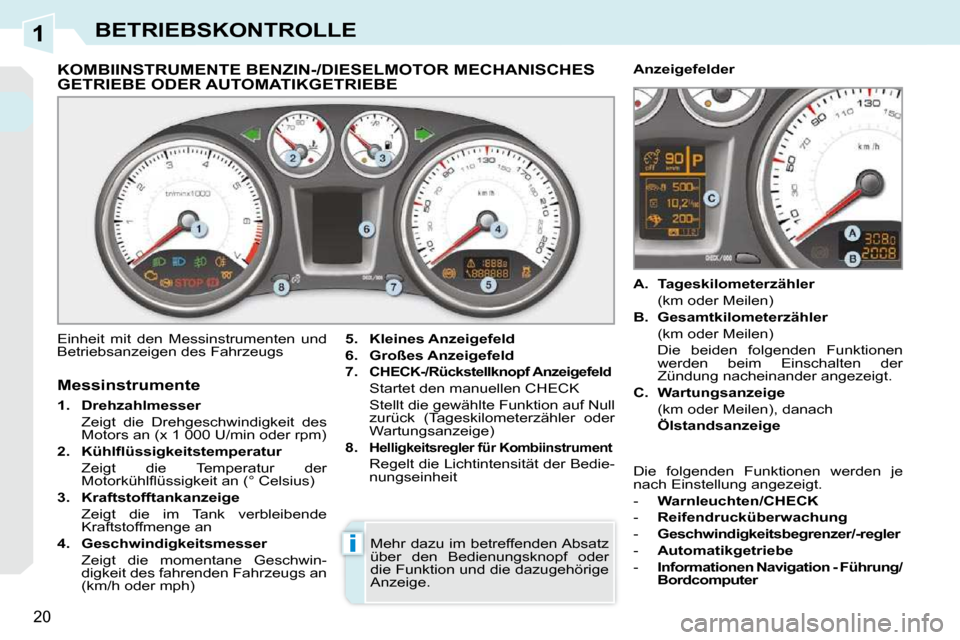

2009 Peugeot 308 CC Betriebsanleitung (in German)

1
i
20
BETRIEBSKONTROLLE
KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5. Kleines Anzeigefeld

6. Großes Anzeigefeld

7.
CHECK-/Rückstellknopf Anzeigefeld
Startet den manuellen CHECK
Stellt die gewählte Funktion auf Null
zurück (Tageskilometerzähler oder
Wartungsanzeige)

8.

Helligkeitsregler für Kombiinstrument
Regelt die Lichtintensität der Bedie-
nungseinheit
Messinstrumente

1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)

2. Kühlfl üssigkeitstemperatur
Zeigt die Temperatur der Motorkühlfl üssigkeit an (° Celsius)

3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an

4. Geschwindigkeitsmesser
Zeigt die momentane Geschwin- digkeit des fahrenden Fahrzeugs an
(km/h oder mph)
A. Tageskilometerzähler
(km oder Meilen)

B. Gesamtkilometerzähler
(km oder Meilen)
Die beiden folgenden Funktionen werden beim Einschalten der
Zündung nacheinander angezeigt.

C. Wartungsanzeige
(km oder Meilen), danach
Ölstandsanzeige
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt.
-
Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-regler
- Automatikgetriebe
- Informationen Navigation - Führung/
Bordcomputer

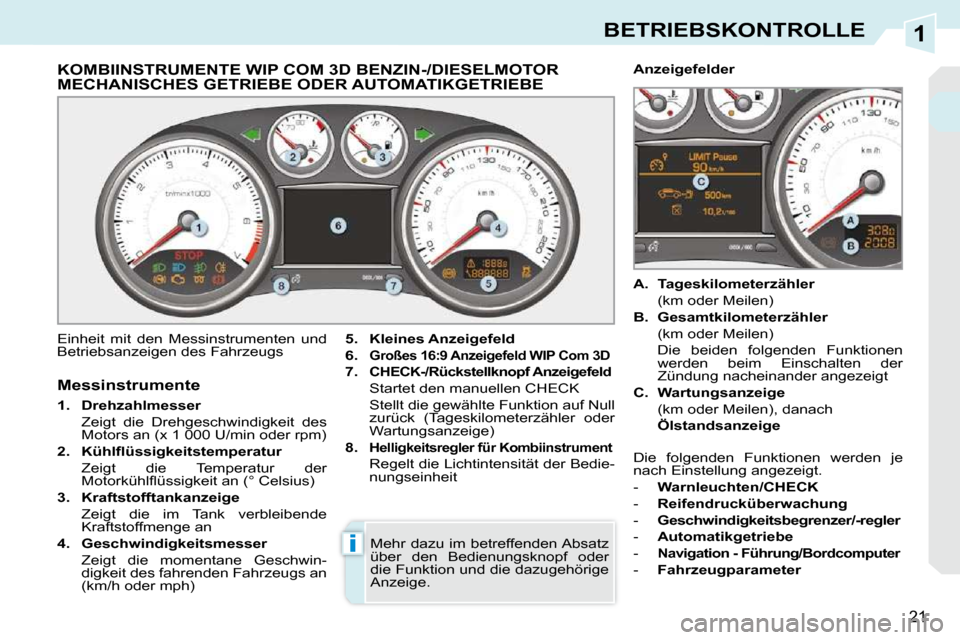

1
i
21
BETRIEBSKONTROLLE
KOMBIINSTRUMENTE WIP COM 3D BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5. Kleines Anzeigefeld

6.
Großes 16:9 Anzeigefeld
WIP Com 3D

7.
CHECK-/Rückstellknopf Anzeigefeld
Startet den manuellen CHECK
Stellt die gewählte Funktion auf Null
zurück (Tageskilometerzähler oder
Wartungsanzeige)

8.
Helligkeitsregler für Kombiinstrument
Regelt die Lichtintensität der Bedie-
nungseinheit
Messinstrumente

1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)

2. Kühlfl üssigkeitstemperatur
Zeigt die Temperatur der Motorkühlfl üssigkeit an (° Celsius)

3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an

4. Geschwindigkeitsmesser
Zeigt die momentane Geschwin- digkeit des fahrenden Fahrzeugs an
(km/h oder mph)
A. Tageskilometerzähler
(km oder Meilen)

B. Gesamtkilometerzähler
(km oder Meilen)
Die beiden folgenden Funktionen werden beim Einschalten der
Zündung nacheinander angezeigt

C. Wartungsanzeige
(km oder Meilen), danach
Ölstandsanzeige
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt.
-
Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-regler
- Automatikgetriebe
-
Navigation - Führung/Bordcomputer
- Fahrzeugparameter

1
i
22
BETRIEBSKONTROLLE
* Je nach Bestimmung
Steuerteil des zum WIP Com 3D
gehörenden Kombiinstruments
Hauptmenü

 Drücken Sie auf die Taste 1 , um zum
Hauptmenü zu gelangen, und wählen
Sie eine der folgenden Funktionen:
- "Fahrzeugparameter",
- "Auswahl der Sprache",
- "Einheiten wählen".


Drücken Sie auf die Taste 2 oder 3 , um
sich auf dem Bildschirm fortzubewegen.

 Drücken Sie erneut auf die Taste 1 ,
um die Wahl zu bestätigen. Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
-
Nachleuchtfunktion und Zugangsbeleuchtung
(siehe Abschnitt "Sicht"),
- gedämpfte Innenraumbeleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht").
Wahl der Sprache
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Wahl der Einheiten
In diesem Menü können Sie die
Einheiten wählen: Temperatur (°Celsius
oder °Fahrenheit) und Verbrauch
(l/100 km, mpg oder km/l).

Mit den verschiedenen Tasten kann man:
-
im Stillstand die Ausstattungsele-
mente des Fahrzeugs und die
Parameter der Anzeige (Sprachen,
Einheiten...) einstellen,
- während der Fahrt die ak-
tiven Funktionen (Bordcomputer,
Navigation...) durchlaufen lassen.
Steuerung
Zur Steuerung des großen 16:9 Anzeigefeldes
im Kombiinstrument dienen vier Tasten:

1. Zugang zum Hauptmenü, Bestätigung
der Wahl,

2. Bewegung im Menü aufwärts,

3. Bewegung im Menü abwärts,

4. Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs. Der Zugriff auf das Hauptmenü
und die dazugehörigen Funktionen
über die Tasten
1 bis 4 ist nur im
Stillstand möglich.
Wird eine bestimmte Geschwin-
digkeitsschwelle überschritten,
so erscheint eine Meldung in der
Anzeige, die Sie darauf hinweist,
dass das Hauptmenü nicht ange-
zeigt werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über
die Tasten 2 und 3 abrufbar (siehe
Absatz "Bordcomputer").

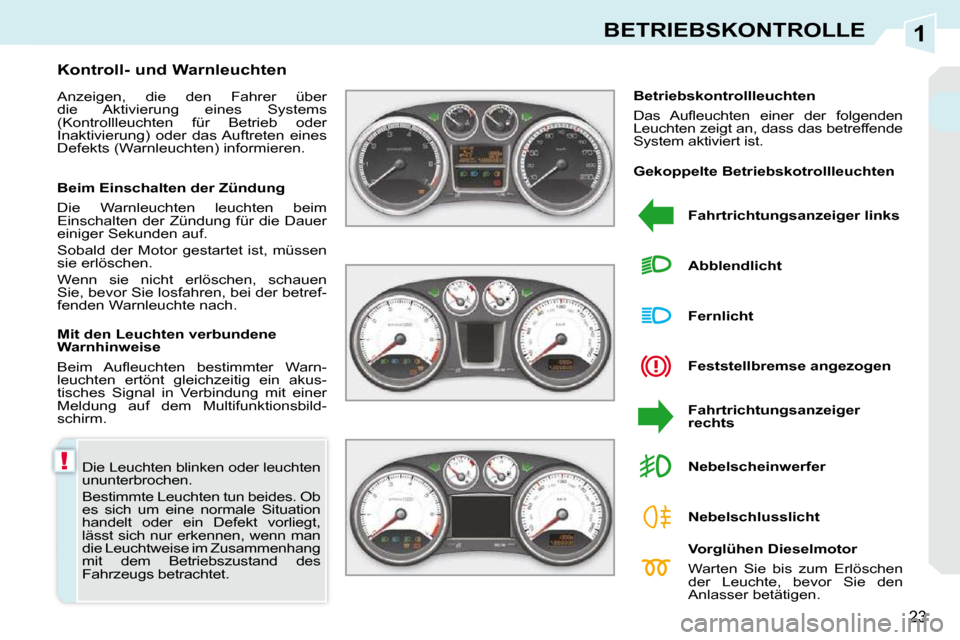

1
!
23
BETRIEBSKONTROLLE
Die Leuchten blinken oder leuchten
ununterbrochen.
Bestimmte Leuchten tun beides. Ob
es sich um eine normale Situation
handelt oder ein Defekt vorliegt,
lässt sich nur erkennen, wenn man
die Leuchtweise im Zusammenhang
mit dem Betriebszustand des
Fahrzeugs betrachtet.
Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über
die Aktivierung eines Systems
(Kontrollleuchten für Betrieb oder
Inaktivierung) oder das Auftreten eines
Defekts (Warnleuchten) informieren.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufl euchten bestimmter Warn-
leuchten ertönt gleichzeitig ein akus-
tisches Signal in Verbindung mit einer
Meldung auf dem Multifunktionsbild-
schirm.
Betriebskontrollleuchten
Das Aufl euchten einer der folgenden
Leuchten zeigt an, dass das betreffende
System aktiviert ist.
Fahrtrichtungsanzeiger links
Feststellbremse angezogen
Fahrtrichtungsanzeiger
rechts
Fernlicht
Abblendlicht
Vorglühen Dieselmotor
Warten Sie bis zum Erlöschen
der Leuchte, bevor Sie den
Anlasser betätigen.
Nebelscheinwerfer
Nebelschlusslicht
Beim Einschalten der Zündung
Die Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.
Gekoppelte Betriebskotrollleuchten

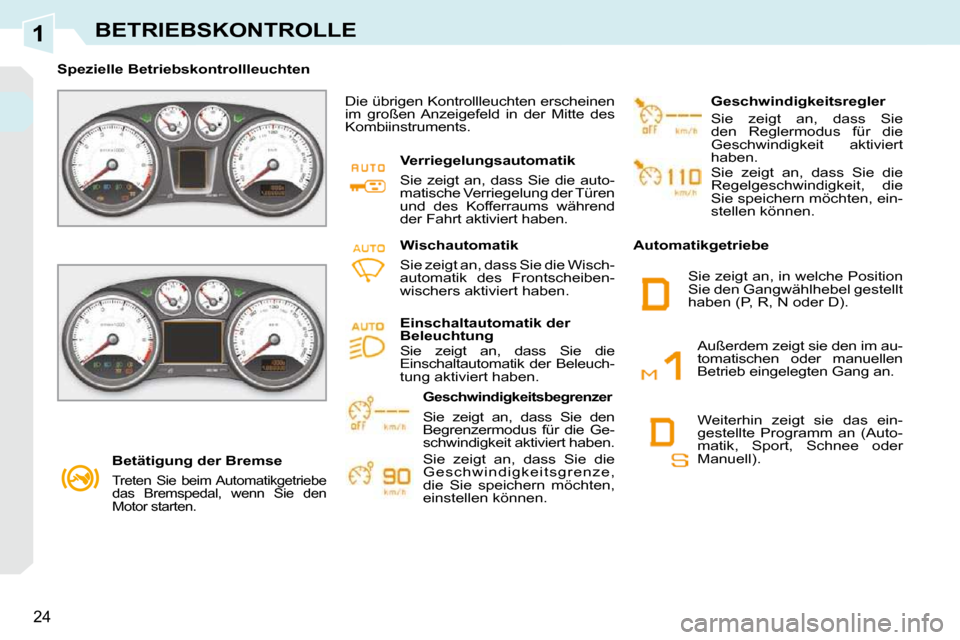

1
24
BETRIEBSKONTROLLE
Betätigung der Bremse

Treten Sie beim Automatikgetriebe
das Bremspedal, wenn Sie den
Motor starten.
Spezielle Betriebskontrollleuchten Die übrigen Kontrollleuchten erscheinen
im großen Anzeigefeld in der Mitte des
Kombiinstruments.
Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt aktiviert haben.
Geschwindigkeitsbegrenzer
Sie zeigt an, dass Sie den
Begrenzermodus für die Ge-
schwindigkeit aktiviert haben.
Sie zeigt an, dass Sie die
G e s c h w i n d i g k e i t s g r e n z e ,
die Sie speichern möchten,
einstellen können. Geschwindigkeitsregler
Sie zeigt an, dass Sie
den Reglermodus für die
Geschwindigkeit aktiviert
haben.
Sie zeigt an, dass Sie die
Regelgeschwindigkeit, die
Sie speichern möchten, ein-
stellen können.
Automatikgetriebe
Wischautomatik
Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheiben-
wischers aktiviert haben.
Einschaltautomatik der
Beleuchtung
Sie zeigt an, dass Sie die
Einschaltautomatik der Beleuch-
tung aktiviert haben. Außerdem zeigt sie den im au-
tomatischen oder manuellen
Betrieb eingelegten Gang an.
Weiterhin zeigt sie das ein-
gestellte Programm an (Auto-
matik, Sport, Schnee oder
Manuell).
Sie zeigt an, in welche Position
Sie den Gangwählhebel gestellt
haben (P, R, N oder D).

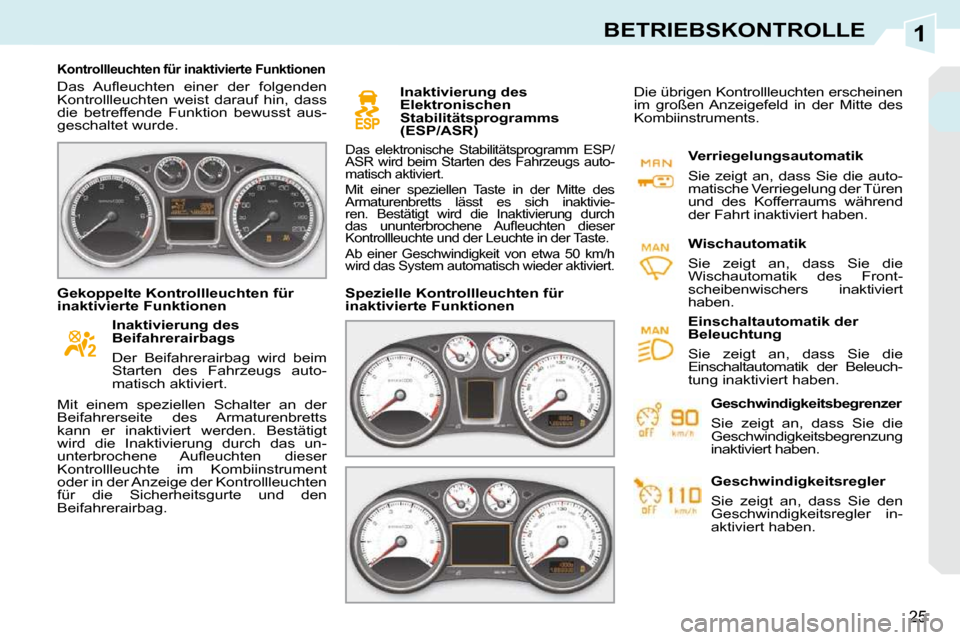

1
25
BETRIEBSKONTROLLE
Kontrollleuchten für inaktivierte Funktionen
Das Aufl euchten einer der folgenden
Kontrollleuchten weist darauf hin, dass
die betreffende Funktion bewusst aus-
geschaltet wurde. Inaktivierung des
Beifahrerairbags
Der Beifahrerairbag wird beim
Starten des Fahrzeugs auto-
matisch aktiviert.
Mit einem speziellen Schalter an der
Beifahrerseite des Armaturenbretts
kann er inaktiviert werden. Bestätigt
wird die Inaktivierung durch das un-
unterbrochene Aufl euchten dieser
Kontrollleuchte im Kombiinstrument
oder in der Anzeige der Kontrollleuchten
für die Sicherheitsgurte und den
Beifahrerairbag. Inaktivierung des
Elektronischen
Stabilitätsprogramms
(ESP/ASR)

Das elektronische Stabilitätsprogramm ESP/
ASR wird beim Starten des Fahrzeugs auto-
matisch aktiviert.
Mit einer speziellen Taste in der Mitte des
Armaturenbretts lässt es sich inaktivie-
ren. Bestätigt wird die Inaktivierung durch
das ununterbrochene Aufl euchten dieser
Kontrollleuchte und der Leuchte in der Taste.
Ab einer Geschwindigkeit von etwa 50 km/h
wird das System automatisch wieder aktiviert.
Gekoppelte Kontrollleuchten für
inaktivierte Funktionen Spezielle Kontrollleuchten für
inaktivierte Funktionen Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt inaktiviert haben.
Wischautomatik
Sie zeigt an, dass Sie die
Wischautomatik des Front-
scheibenwischers inaktiviert
haben.
Die übrigen Kontrollleuchten erscheinen
im großen Anzeigefeld in der Mitte des
Kombiinstruments.
Geschwindigkeitsbegrenzer
Sie zeigt an, dass Sie die
Geschwindigkeitsbegrenzung
inaktiviert haben.
Geschwindigkeitsregler
Sie zeigt an, dass Sie den
Geschwindigkeitsregler in-
aktiviert haben.
Einschaltautomatik der
Beleuchtung
Sie zeigt an, dass Sie die
Einschaltautomatik der Beleuch-
tung inaktiviert haben.

1
!
26
BETRIEBSKONTROLLE
Wenn eine der folgenden Warnleuchten bei
laufendem Motor oder während der Fahrt
aufl euchtet, weist dies auf einen Defekt hin,
der ein Eingreifen des Fahrers erfordert.
Zentrale Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- Reifen defekt,
- Bremssystem,
- Servolenkung,
- Motoröldruck,
- Kühlfl üssigkeitstemperatur,
und erfordert unbedingtes Anhalten,
sobald dies gefahrlos möglich ist.
Service-Leuchte
Ihr Aufl euchten weist auf ein
Problem bei einem der Systeme
hin, für die es keine spezielle
Warnleuchte gibt.
Beachten Sie die Meldung auf dem Mul-
tifunktionsbildschirm, um festzustellen,
wo das Problem liegt. Bremssystem
Ihr Aufl euchten weist auf ei-
nen Defekt in einem der
Bremssysteme hin:
- starkes Absinken der Bremsfl üssigkeit im Bremskreis,
-
Defekt im elektronischen Bremskraftverteiler
(EBV) (gleichzeitiges Aufl euchten der ABS-
Kontrollleuchte
),
und erfordert unbedingtes Anhalten,
sobald dies gefahrlos möglich ist.
Überprüfen Sie beim Aufl euchten wäh-
rend der Fahrt, ob die Feststellbremse
richtig gelöst ist.
Bei jedem Defekt, der zum Aufl euchten
einer Warnleuchte führt, muss zusätzlich
die damit verbundene Meldung auf dem
Multifunktionsbildschirm beachtet werden.
Zögern Sie nicht, bei Problemen
das PEUGEOT-Händlernetz einzu-
schalten.
Warnleuchten
Antiblockiersystem (ABS)
Ihr Aufl euchten weist auf einen
Defekt im Antiblockiersystem hin.
Die Bremshilfe des Fahrzeugs wird
jedoch dadurch nicht in ihrer Funktion
beeinträchtigt.
Gekoppelte Warnleuchten

Prüfen Sie:
- ob Türen, Kofferraum und Motorhaube
geschlossen sind,
- den Motorölstand,
-
den Füllstand der Scheibenwaschanlage,
- die Batterie der Fernbedienung,
- den Reifendruck,
- ob der Partikelfi lter (Diesel) gesättigt ist,
Wenden Sie sich in allen anderen Fällen
an das PEUGEOT-Händlernetz.

1
27
BETRIEBSKONTROLLE
Motorselbstdiagnose

Ihr Aufl euchten weist auf einen
Defekt an der Motorsteuerung hin.
Durch Blinken weist sie auf einen Defekt
an der Abgasentgiftungsanlage hin. Kraftstoffreserveleuchte
Wenn Sie aufl euchtet, reicht der
verbleibende Kraftstoff noch für
ca. 50 km.
Der Tank fasst ca. 60 Liter.
Kühlfl üssigkeitstemperatur
Ihr Aufl euchten zeigt an, dass
die Temperatur im Kühlkreislauf
zu hoch ist. In diesem Fall müs-
sen Sie unbedingt anhalten, sobald dies
gefahrlos möglich ist. Airbags
Ihr Aufl euchten weist auf einen
Defekt an einem der Airbags
oder der Überrollbügel oder
der pyrotechnischen Gurtstraffer der
Sicherheitsgurte hin.
Nicht angelegter/abgelegter
Sicherheitsgurt
Ihr Aufl euchten weist darauf hin,
dass Fahrer und/oder Beifahrer
den Sicherheitsgurt nicht angelegt oder
abgelegt haben.
Es weist auch darauf hin, dass einer
oder mehrere Insassen im Fond den
Gurt abgelegt haben.
Wasser im Dieselkraftstoff **
Ihr Aufl euchten weist dar-
auf hin, dass sich Wasser im
Dieselkraftstofffi lter befi ndet.
Es besteht die Gefahr, dass das
Einspritzsystem des Dieselmotors be-
schädigt wird.
Tür offen
Eine Tür, der Kofferraum oder die
Motorhaube * ist nicht richtig geschlossen:
Batterie-Ladezustand
Ihr Aufl euchten weist auf einen
Defekt im Ladestromkreis der
Batterie hin (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine locker oder gerissen,...). Motoröldruck
Ihr Aufl euchten weist auf einen
Defekt im Schmierkreis des
Motors hin, der ein unbedingtes
Anhalten erfordert, sobald dies gefahr-
los möglich ist.
Spezielle Warnleuchten
* Nur bei Alarmanlage
Elektronisches
Stabilitätsprogramm (ESP/ASR)
Das elektronische Stabilitäts-
programm ESP/ASR wird beim
Starten des Fahrzeugs automa-
tisch aktiviert.
Wenn das System nicht inaktiviert ist, weist
das ununterbrochene Leuchten dieser
Warnleuchte und der Leuchte im Schalter
auf einen ESP/ASR-Defekt hin.
** Je nach Bestimmung
-
wenn bei einer Geschwindigkeit unter 10 km/h
diese Warnleuchte ununterbrochen aufl euchtet,
- wenn bei einer Geschwindigkeit über 10 km/h
diese Warnleuchte ununterbrochen aufl euchtet
und gleichzeitig ein akustisches Signal ertönt.
