2009 PEUGEOT 207 Manual del propietario (in Spanish)

i
143

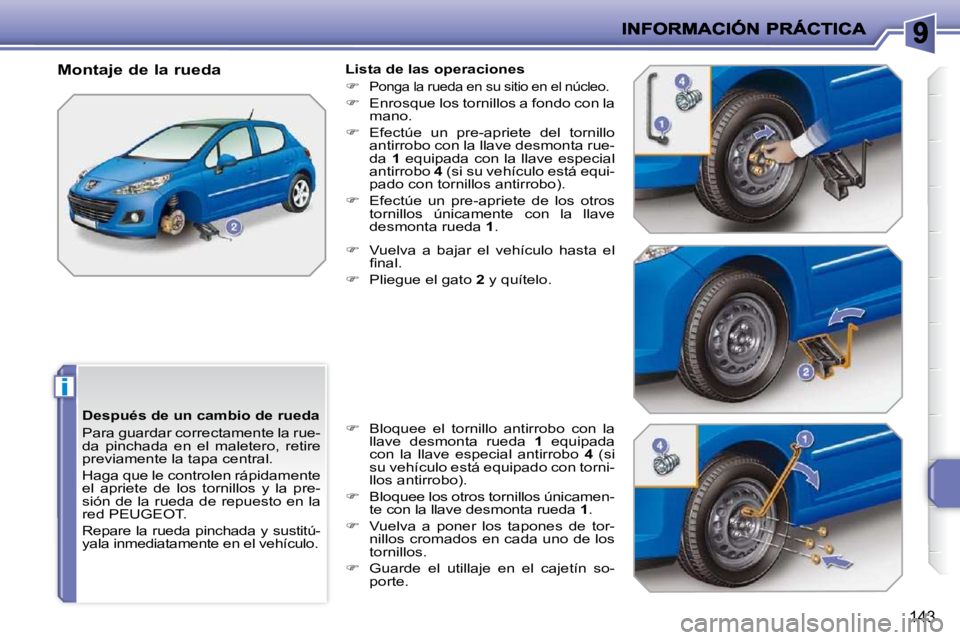

Después de un cambio de rueda
Para guardar correctamente la rue-
da pinchada en el maletero, retire
previamente la tapa central.
Haga que le controlen rápidamente
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en la
red PEUGEOT.
Repare la rueda pinchada y sustitú-
yala inmediatamente en el vehículo.
Montaje de la rueda
Lista de las operaciones


Ponga la rueda en su sitio en el núcleo.

 Enrosque los tornillos a fondo con la
mano.

 Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta rue-
da 1 equipada con la llave especial
antirrobo 4 (si su vehículo está equi-
pado con tornillos antirrobo).

 Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1 .

 Vuelva a bajar el vehículo hasta el
fi nal.

 Pliegue el gato 2 y quítelo.

 Bloquee el tornillo antirrobo con la
llave desmonta rueda 1 equipada
con la llave especial antirrobo 4 (si
su vehículo está equipado con torni-
llos antirrobo).

 Bloquee los otros tornillos únicamen-
te con la llave desmonta rueda 1 .

 Vuelva a poner los tapones de tor-
nillos cromados en cada uno de los
tornillos.

 Guarde el utillaje en el cajetín so-
porte.

!
i
i
144
CAMBIO DE UNA LÁMPARA
Modo operativo para el cambio de una
lámpara defectuosa por otra lámpara
nueva sin ningún utillaje.
1. Indicadores de dirección(
PY 21 W
ámbar).

2. Luces de posición (
W 5 W
).

3. Luces de cruce (H7-
55 W
).

4. Luces de carretera (H1-
55 W
).

5. Faros direccionales (H7-
55 W
).

6. Faros antiniebla (H11-
55 W
). Cambio de los indicadores de
dirección

 Manipule las lámparas con un
paño seco.
Los faros están equipados con
cristales de policarbonato, revesti-
dos con una barniz protector:

 no los limpie con un paño
seco o abrasivo, ni con un
producto detergente o disol-
vente,

 utilice una esponja y agua con
jabón.
En ciertas condiciones climatológi-
cas (temperatura baja, humedad),

es normal la presencia de vaho
en la cara interna de los cristales
de los faros delanteros y de las
luces traseras ; desaparece unos
minutos después de encender las
luces . Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Las lámparas de color ámbar,
como los indicadores de dirección,
deben sustituirse por lámparas de
características y color idénticos.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Luces delanteras
Modelo con luces clásicas

145

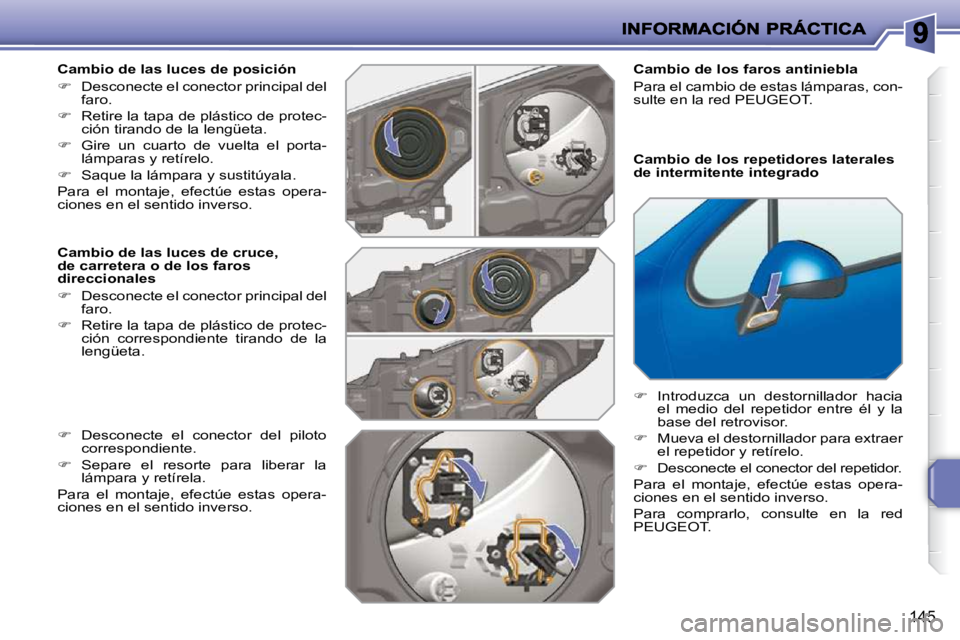

Cambio de las luces de posición

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta.

 Desconecte el conector del piloto
correspondiente.

 Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los repetidores laterales
de intermitente integrado

 Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlo, consulte en la red
PEUGEOT.
Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte en la red PEUGEOT.

i
i
146
Luces traseras (Berlina)

1. Luces de stop (P21 W).

2. Luces de posición (diodos).

3. Luces antiniebla (P21 W).

4. Indicadores de dirección
(PY 21 W ámbar).

5. Luces de marcha atrás (R10 W). Cambio de las luces
Estas lámparas se cambian (excepto
las luces con diodos) desde el exterior
del maletero:

 retire el tornillo de fi jación del piloto,

 saque el piloto por el exterior,

 desconecte el conector del piloto,

 retire la junta de estanqueidad del
piloto,

 pulse en las cuatro lengüetas y retire
el porta lámparas,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho,
abra previamente la tapa para ac-
ceder al tornillo de fi jación.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.
Para cambiar las luces con diodos,
consulte en la red PEUGEOT. Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.

!
147

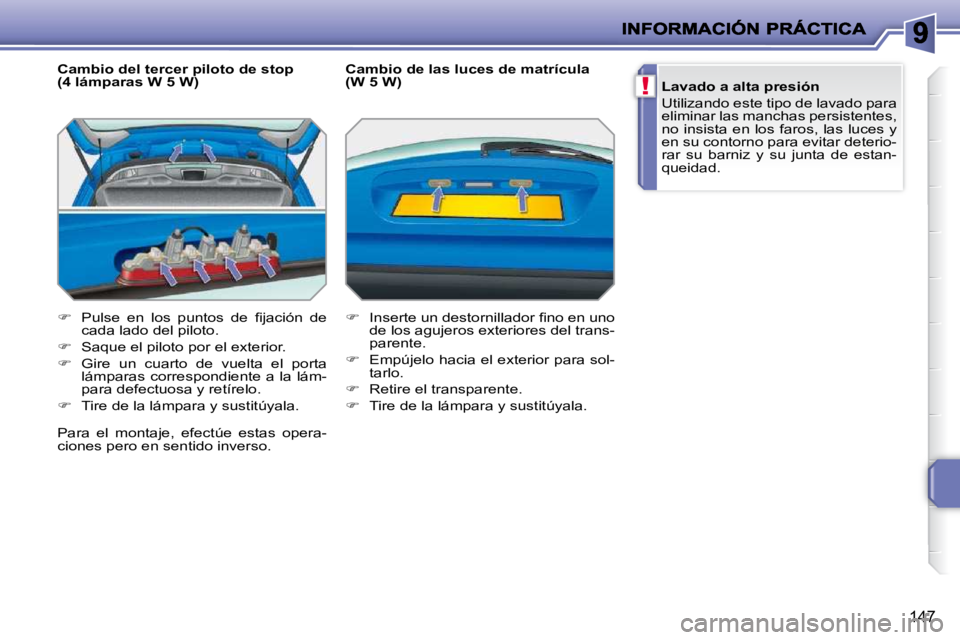

Cambio del tercer piloto de stop
(4 lámparas W 5 W)

 Pulse en los puntos de fi jación de
cada lado del piloto.

 Saque el piloto por el exterior.

 Gire un cuarto de vuelta el porta
lámparas correspondiente a la lám-
para defectuosa y retírelo.

 Tire de la lámpara y sustitúyala. Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.

i
148

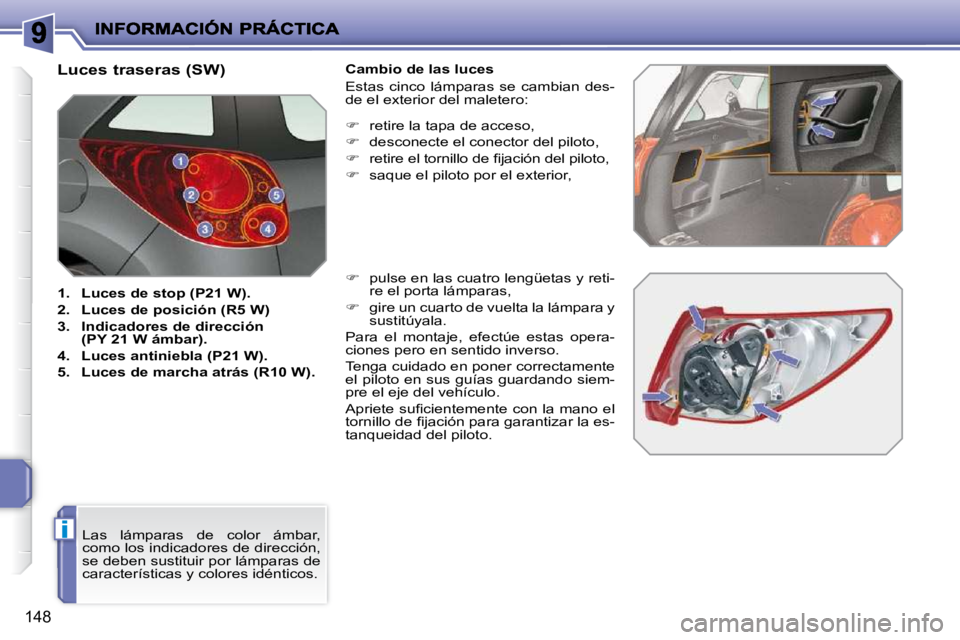

Luces traseras (SW)

1. Luces de stop (P21 W).

2. Luces de posición (R5 W)

3. Indicadores de dirección
(PY 21 W ámbar).

4. Luces antiniebla (P21 W).

5. Luces de marcha atrás (R10 W). Cambio de las luces
Estas cinco lámparas se cambian des-
de el exterior del maletero:

 retire la tapa de acceso,

 desconecte el conector del piloto,

 retire el tornillo de fi jación del piloto,

 saque el piloto por el exterior,

 pulse en las cuatro lengüetas y reti-
re el porta lámparas,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Tenga cuidado en poner correctamente
el piloto en sus guías guardando siem-
pre el eje del vehículo.
Apriete sufi cientemente con la mano el
tornillo de fi jación para garantizar la es-
tanqueidad del piloto.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.

!
149

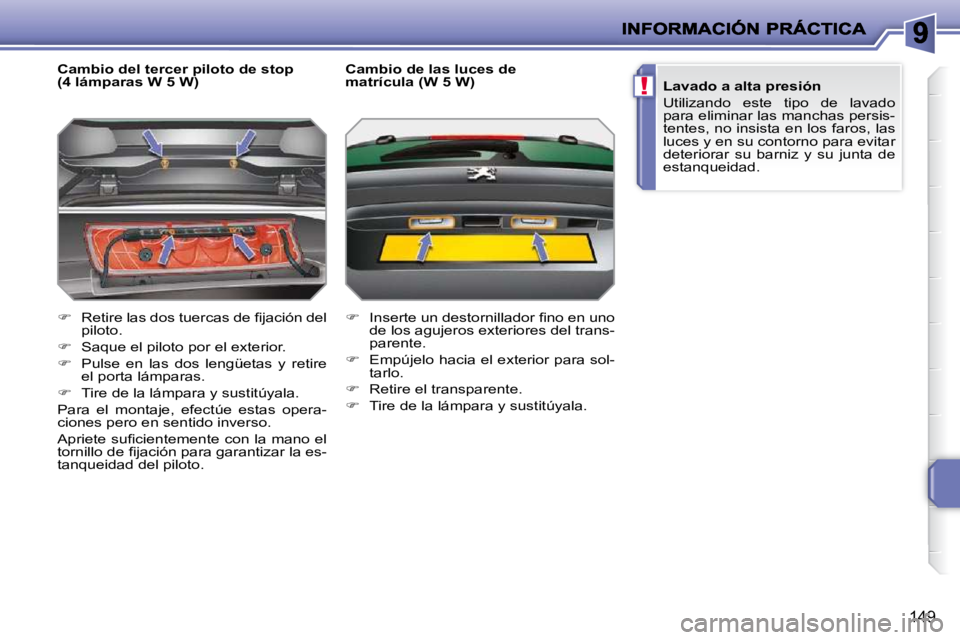

Cambio del tercer piloto de stop
(4 lámparas W 5 W)

 Retire las dos tuercas de fi jación del
piloto.

 Saque el piloto por el exterior.

 Pulse en las dos lengüetas y retire
el porta lámparas.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Apriete sufi cientemente con la mano el
tornillo de fi jación para garantizar la es-
tanqueidad del piloto. Cambio de las luces de
matrícula (W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado
para eliminar las manchas persis-
tentes, no insista en los faros, las
luces y en su contorno para evitar
deteriorar su barniz y su junta de
estanqueidad.

!
i
150
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus recomendaciones, en particu-
lar cuando el consumo del conjun-
to de los aparatos suplementarios
conectados sobrepasa los 10 mili-
amperios.

Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u opcio-
nales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT.

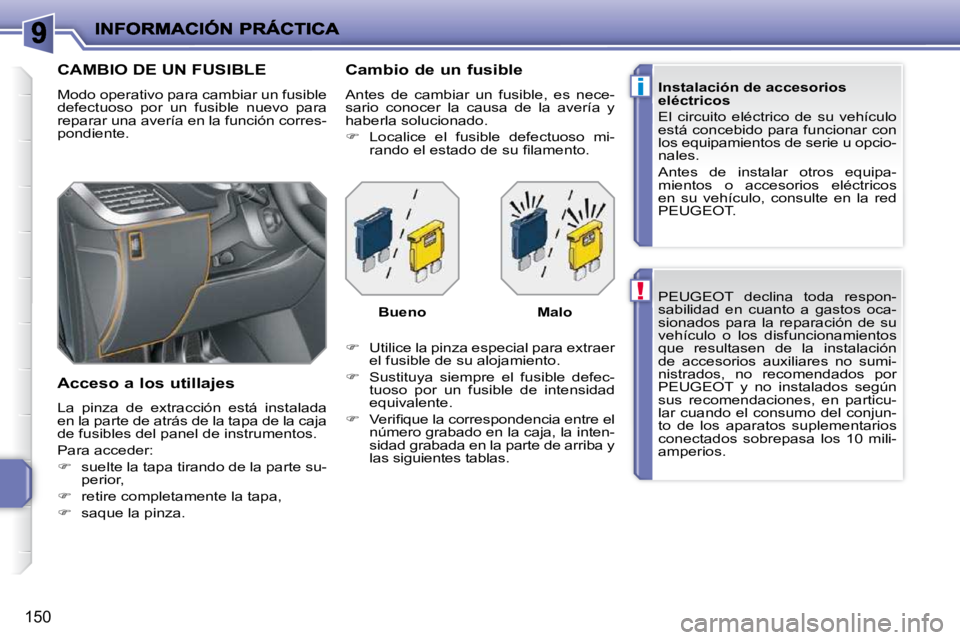

CAMBIO DE UN FUSIBLE
Modo operativo para cambiar un fusible
defectuoso por un fusible nuevo para
reparar una avería en la función corres-
pondiente.
Acceso a los utillajes
La pinza de extracción está instalada
en la parte de atrás de la tapa de la caja
de fusibles del panel de instrumentos.
Para acceder:

 suelte la tapa tirando de la parte su-
perior,

 retire completamente la tapa,

 saque la pinza. Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
haberla solucionado.

 Localice el fusible defectuoso mi-
rando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre el fusible defec-
tuoso por un fusible de intensidad
equivalente.

 Verifi que la correspondencia entre el
número grabado en la caja, la inten-
sidad grabada en la parte de arriba y
las siguientes tablas.
Bueno

Malo
