Page 9 of 113

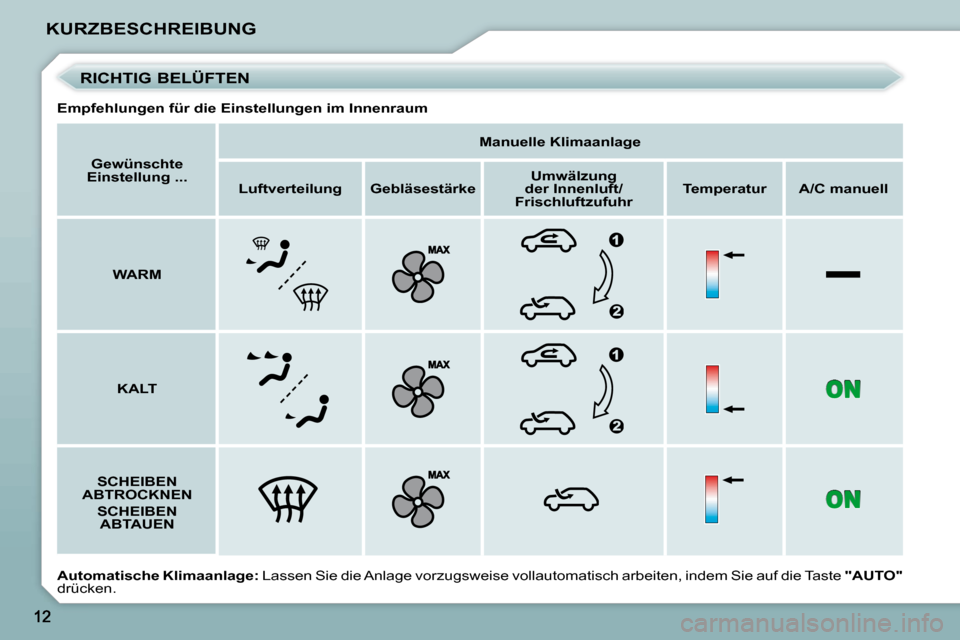

KURZBESCHREIBUNG
Gewünschte
Einstellung ...
Manuelle Klimaanlage
Luftverteilung Gebläsestärke
Umwälzung
der Innenluft/
Frischluftzufuhr
Temperatur A/C manuell
WARM
KALT
SCHEIBEN
ABTROCKNEN
SCHEIBEN ABTAUEN
Automatische Klimaanlage: Lassen Sie die Anlage vorzugsweise vollautomatisch arbeiten, ind em Sie auf die Taste "AUTO"
d r ü c k e n .
Empfehlungen für die Einstellungen im Innenraum
RICHTIG BELÜFTEN
Page 10 of 113

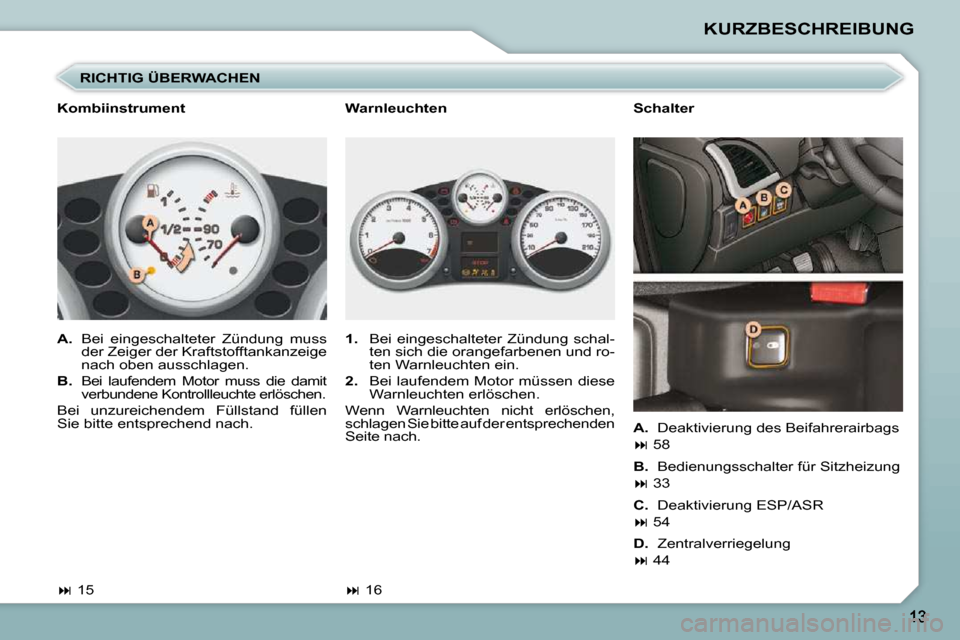

KURZBESCHREIBUNG
RICHTIG ÜBERWACHEN
1. Bei eingeschalteter Zündung schal-
ten sich die orangefarbenen und ro-
t e n W a r n l e u c h t e n e i n .
2. Bei laufendem Motor müssen diese
W a r n l e u c h t e n e r l ö s c h e n .
Wenn Warnleuchten nicht erlöschen,
schlagen Sie bitte auf der entsprechenden
S e i t e n a c h .
Warnleuchten
16
Kombiinstrument
A. Bei eingeschalteter Zündung muss
der Zeiger der Kraftstofftankanzeige
n a c h o b e n a u s s c h l a g e n .
B. Bei laufendem Motor muss die damit
v e r b u n d e n e K o n t r o l l l e u c h t e e r l ö s c h e n .
Bei unzureichendem Füllstand füllen
S i e b i t t e e n t s p r e c h e n d n a c h .
15 Schalter
A. Deaktivierung des Beifahrerairbags
58
B. Bedienungsschalter für Sitzheizung
33
C. Deaktivierung ESP/ASR
54
D. Zentralverriegelung
44
Page 11 of 113

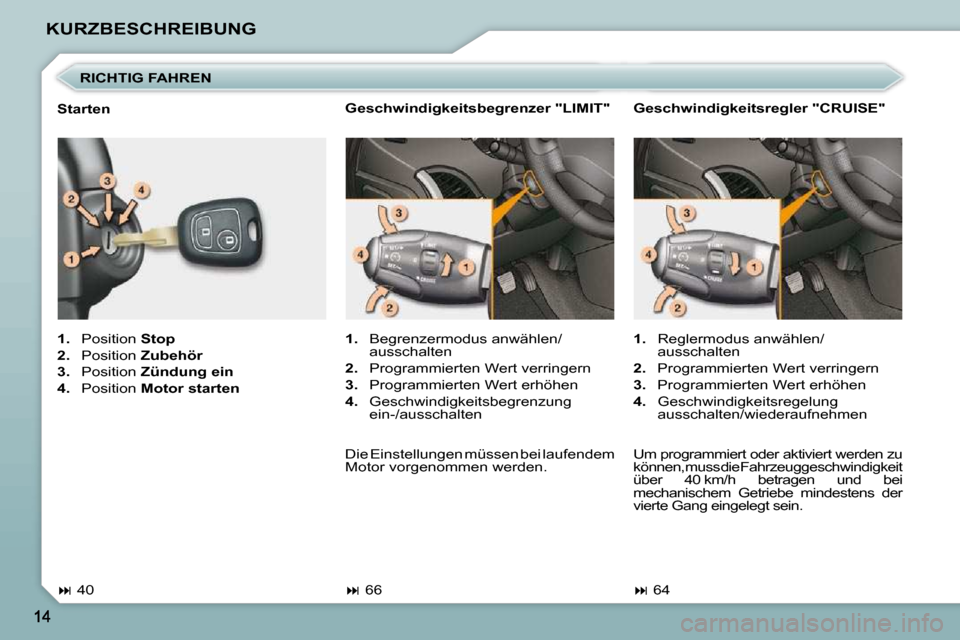

KURZBESCHREIBUNG RICHTIG FAHREN
1. Position Stop
2. Position Zubehör
3. Position Zündung ein
4. Position Motor starten
Starten
40 Geschwindigkeitsregler "CRUISE"
1. Reglermodus anwählen/
ausschalten
2. Programmierten Wert verringern
3. Programmierten Wert erhöhen
4. Geschwindigkeitsregelung
ausschalten/wiederaufnehmen
1. Begrenzermodus anwählen/
ausschalten
2. Programmierten Wert verringern
3. Programmierten Wert erhöhen
4. Geschwindigkeitsbegrenzung
ein-/ausschalten
Geschwindigkeitsbegrenzer "LIMIT"
64
66
Die Einstellungen müssen bei laufendem
M o t o r v o r g e n o m m e n w e r d e n .
Um programmiert oder aktiviert werden zu
können, muss die Fahrzeuggeschwindigkeit
über 40 km/h betragen und bei
mechanischem Getriebe mindestens der
v i e r t e G a n g e i n g e l e g t s e i n .
Page 12 of 113
15

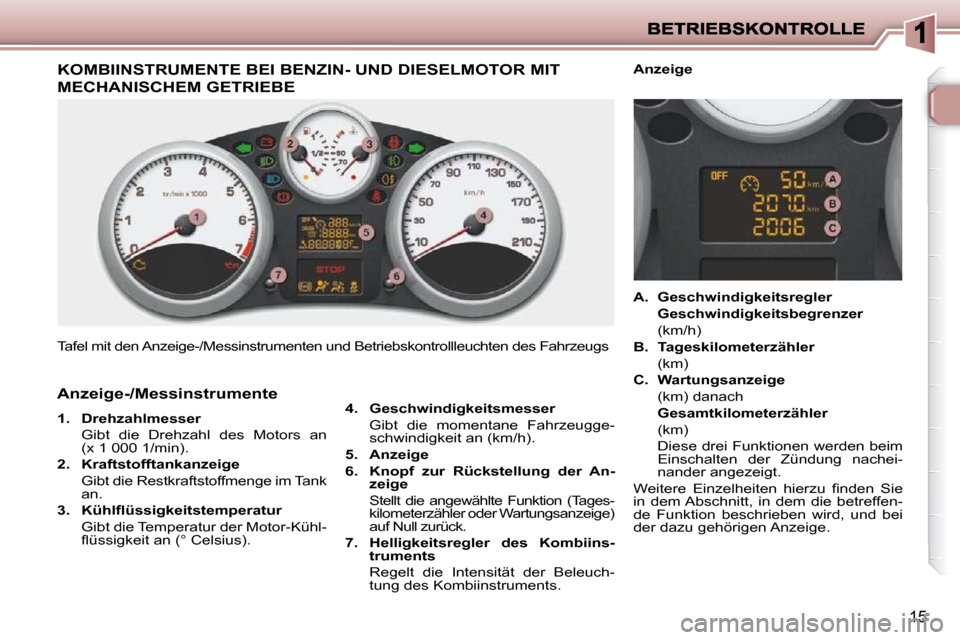

KOMBIINSTRUMENTE BEI BENZIN- UND DIESELMOTOR MIT
MECHANISCHEM GETRIEBE
Tafel mit den Anzeige-/Messinstrumenten und Betriebskontrollleuchten des Fahrzeugs
4. Geschwindigkeitsmesser
Gibt die momentane Fahrzeugge- schwindigkeit an (km/h).
5. Anzeige
6. Knopf zur Rückstellung der An-
zeige
Stellt die angewählte Funktion (Tages- kilometerzähler oder Wartungsanzeige)
auf Null zurück.
7. Helligkeitsregler des Kombiins-
truments
Regelt die Intensität der Beleuch- tung des Kombiinstruments.
Anzeige-/Messinstrumente
1. Drehzahlmesser
Gibt die Drehzahl des Motors an (x 1 000 1/min).
2. Kraftstofftankanzeige
Gibt die Restkraftstoffmenge im Tank an.
3. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Gibt die Temperatur der Motor-Kühl- fl ü s s i g k e i t a n ( ° C e l s i u s ) .
A. Geschwindigkeitsregler
Geschwindigkeitsbegrenzer
(km/h)
B. Tageskilometerzähler
(km)
C. Wartungsanzeige
(km) danach
Gesamtkilometerzähler
(km)
Diese drei Funktionen werden beim Einschalten der Zündung nachei-
nander angezeigt.
W e i t e r e E i n z e l h e i t e n h i e r z u fi n d e n S i e
in dem Abschnitt, in dem die betreffen-
de Funktion beschrieben wird, und bei
der dazu gehörigen Anzeige.
Anzeige
Page 13 of 113
!
16

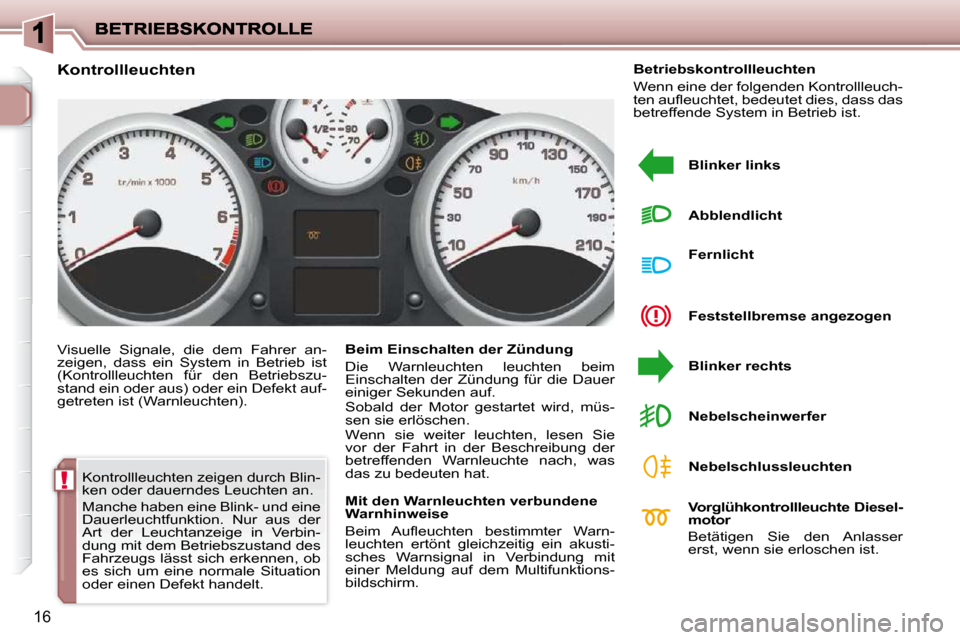

Kontrollleuchten zeigen durch Blin-
ken oder dauerndes Leuchten an.
Manche haben eine Blink- und eine
Dauerleuchtfunktion. Nur aus der
Art der Leuchtanzeige in Verbin-
dung mit dem Betriebszustand des
Fahrzeugs lässt sich erkennen, ob
es sich um eine normale Situation
oder einen Defekt handelt.
Kontrollleuchten
Visuelle Signale, die dem Fahrer an-
zeigen, dass ein System in Betrieb ist
(Kontrollleuchten für den Betriebszu-
stand ein oder aus) oder ein Defekt auf-
getreten ist (Warnleuchten).
Mit den Warnleuchten verbundene
Warnhinweise
B e i m A u fl e u c h t e n b e s t i m m t e r W a r n -
leuchten ertönt gleichzeitig ein akusti-
sches Warnsignal in Verbindung mit
einer Meldung auf dem Multifunktions-
bildschirm. Betriebskontrollleuchten
Wenn eine der folgenden Kontrollleuch-
t e n a u fl e u c h t e t , b e d e u t e t d i e s , d a s s d a s
betreffende System in Betrieb ist.
Blinker links
Feststellbremse angezogen
Blinker rechts
Fernlicht
Abblendlicht
Vorglühkontrollleuchte Diesel-
motor
Betätigen Sie den Anlasser
erst, wenn sie erloschen ist.
Nebelscheinwerfer
Nebelschlussleuchten
Beim Einschalten der Zündung
Die Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet wird, müs-
sen sie erlöschen.
Wenn sie weiter leuchten, lesen Sie
vor der Fahrt in der Beschreibung der
betreffenden Warnleuchte nach, was
das zu bedeuten hat.
Page 14 of 113
!
17

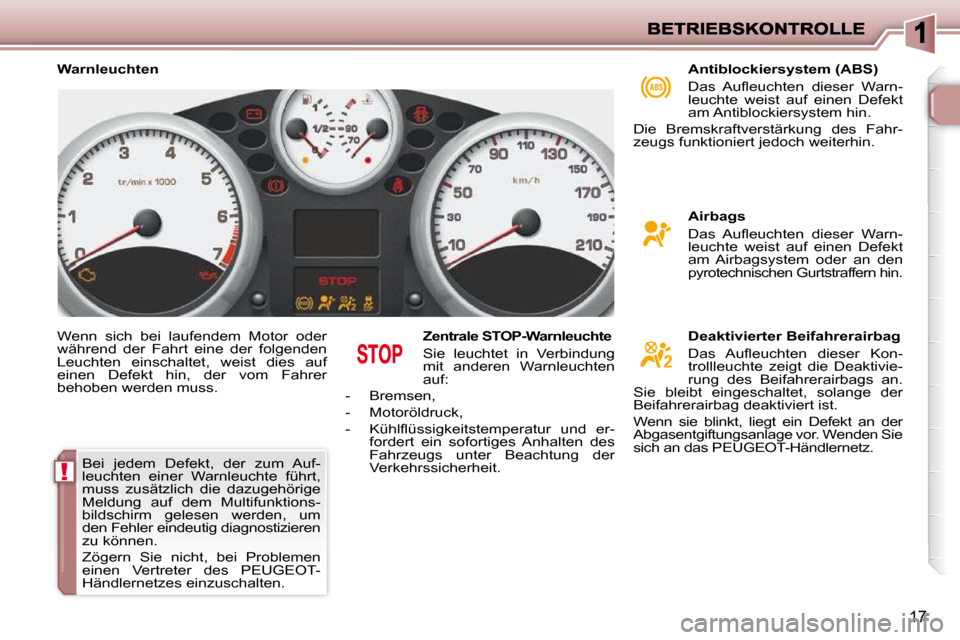

Wenn sich bei laufendem Motor oder
während der Fahrt eine der folgenden
Leuchten einschaltet, weist dies auf
einen Defekt hin, der vom Fahrer
behoben werden muss. Zentrale STOP-Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- Bremsen,
- Motoröldruck,
- K ü h l fl ü s s i g k e i t s t e m p e r a t u r u n d e r - fordert ein sofortiges Anhalten des
Fahrzeugs unter Beachtung der
Verkehrssicherheit. Antiblockiersystem (ABS)
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt
am Antiblockiersystem hin.
Die Bremskraftverstärkung des Fahr-
zeugs funktioniert jedoch weiterhin.
Airbags
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt
am Airbagsystem oder an den
pyrotechnischen Gurtstraffern hin.
Bei jedem Defekt, der zum Auf-
leuchten einer Warnleuchte führt,
muss zusätzlich die dazugehörige
Meldung auf dem Multifunktions-
bildschirm gelesen werden, um
den Fehler eindeutig diagnostizieren
zu können.
Zögern Sie nicht, bei Problemen
einen Vertreter des PEUGEOT-
Händlernetzes einzuschalten.
Warnleuchten
Deaktivierter Beifahrerairbag
D a s A u fl e u c h t e n d i e s e r K o n -
trollleuchte zeigt die Deaktivie-
rung des Beifahrerairbags an.
Sie bleibt eingeschaltet, solange der
Beifahrerairbag deaktiviert ist.
Wenn sie blinkt, liegt ein Defekt an der
Abgasentgiftungsanlage vor. Wenden Sie
sich an das PEUGEOT-Händlernetz.
Page 15 of 113
18

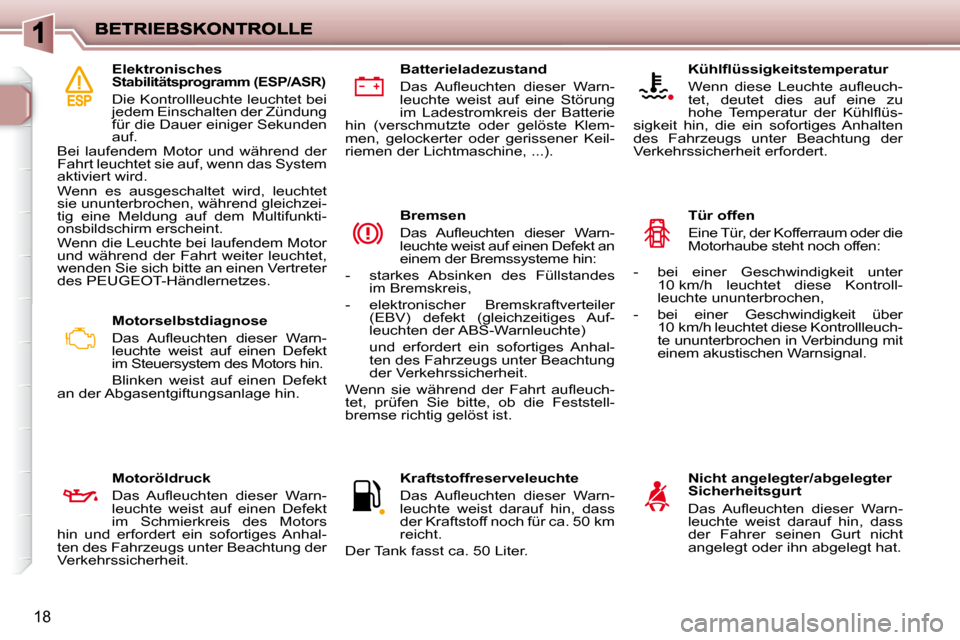

Motorselbstdiagnose
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt
im Steuersystem des Motors hin.
Blinken weist auf einen Defekt
an der Abgasentgiftungsanlage hin.
Motoröldruck
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt
im Schmierkreis des Motors
hin und erfordert ein sofortiges Anhal-
ten des Fahrzeugs unter Beachtung der
Verkehrssicherheit. Batterieladezustand
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf eine Störung
im Ladestromkreis der Batterie
hin (verschmutzte oder gelöste Klem-
men, gelockerter oder gerissener Keil-
riemen der Lichtmaschine, ...).
Bremsen
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt an
einem der Bremssysteme hin:
- starkes Absinken des Füllstandes im Bremskreis,
- elektronischer Bremskraftverteiler (EBV) defekt (gleichzeitiges Auf-
leuchten der ABS-Warnleuchte)
und erfordert ein sofortiges Anhal- ten des Fahrzeugs unter Beachtung
der Verkehrssicherheit.
W e n n s i e w ä h r e n d d e r F a h r t a u fl e u c h -
tet, prüfen Sie bitte, ob die Feststell-
bremse richtig gelöst ist.
Kraftstoffreserveleuchte
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist darauf hin, dass
der Kraftstoff noch für ca. 50 km
reicht.
Der Tank fasst ca. 50 Liter . K ü h l fl ü s s i g k e i t s t e m p e r a t u r
W e n n d i e s e L e u c h t e a u fl e u c h -
tet, deutet dies auf eine zu
h o h e T e m p e r a t u r d e r K ü h l fl ü s -
sigkeit hin, die ein sofortiges Anhalten
des Fahrzeugs unter Beachtung der
Verkehrssicherheit erfordert.
Tür offen
Eine Tür, der Kofferraum oder die
Motorhaube steht noch offen:
Nicht angelegter/abgelegter
Sicherheitsgurt
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist darauf hin, dass
der Fahrer seinen Gurt nicht
angelegt oder ihn abgelegt hat.
- bei einer Geschwindigkeit unter
10 km/h leuchtet diese Kontroll-
leuchte ununterbrochen,
- bei einer Geschwindigkeit über 10 km/h leuchtet diese Kontrollleuch-
te ununterbrochen in Verbindung mit
einem akustischen Warnsignal.
Elektronisches
Stabilitätsprogramm (ESP/ASR)
Die Kontrollleuchte leuchtet bei
jedem Einschalten der Zündung
für die Dauer einiger Sekunden
auf.
Bei laufendem Motor und während der
Fahrt leuchtet sie auf, wenn das System
aktiviert wird.
Wenn es ausgeschaltet wird, leuchtet
sie ununterbrochen, während gleichzei-
tig eine Meldung auf dem Multifunkti-
onsbildschirm erscheint.
Wenn die Leuchte bei laufendem Motor
und während der Fahrt weiter leuchtet,
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes.
Page 16 of 113
!
17
Wenn sich bei laufendem Motor oder
während der Fahrt eine der folgenden
Leuchten einschaltet, weist dies auf
einen Defekt hin, der vom Fahrer
behoben werden muss. Zentrale STOP-Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- Bremsen,
- Motoröldruck,
- K ü h l fl ü s s i g k e i t s t e m p e r a t u r u n d e r - fordert ein sofortiges Anhalten des
Fahrzeugs unter Beachtung der
Verkehrssicherheit. Antiblockiersystem (ABS)
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt
am Antiblockiersystem hin.
Die Bremskraftverstärkung des Fahr-
zeugs funktioniert jedoch weiterhin.
Airbags
D a s A u fl e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt
am Airbagsystem oder an den
pyrotechnischen Gurtstraffern hin.
Bei jedem Defekt, der zum Auf-
leuchten einer Warnleuchte führt,
muss zusätzlich die dazugehörige
Meldung auf dem Multifunktions-
bildschirm gelesen werden, um
den Fehler eindeutig diagnostizieren
zu können.
Zögern Sie nicht, bei Problemen
einen Vertreter des PEUGEOT-
Händlernetzes einzuschalten.
Warnleuchten
Deaktivierter Beifahrerairbag
D a s A u fl e u c h t e n d i e s e r K o n -
trollleuchte zeigt die Deaktivie-
rung des Beifahrerairbags an.
Sie bleibt eingeschaltet, solange der
Beifahrerairbag deaktiviert ist.
Wenn sie blinkt, liegt ein Defekt an der
Abgasentgiftungsanlage vor. Wenden Sie
sich an das PEUGEOT-Händlernetz.
