6ENTRETIEN PAR VOS SOINS
42
VALEUR FUSIBLE10A 25A20A 10A40A 40A 50A20A 15A 10A 10A 10A 10A 10A 10A 10A10A 15A 20A25A 30A CIRCUIT PROTEGE
BOITE DE RACCORDEMENT DU TABLEAU DE BORD RELAIS DE L’ESSUIE-GLACE AVANT, RELAIS DU CAPTEUR DE PLUIE, MOTEUR DE L’ESSUIE-GLACE AVANT, INTERRUPTEUR MULTIFONCTIONS RELAIS DE FEUX DE ROUTEPHARE, TABLEAU DE BORD CONTACTEUR D’ALLUMAGE CONTACTEUR D’ALLUMAGE, RELAIS DE DEMARRAGEBOITE DE RACCORDEMENT DU TABLEAU DE BORD RELAIS ATM (GSL), ECM DES 4WD, RELAIS DE COMMANDE DE L’ATM (DSL) PCM (GSL), TCM (DSL)GENERATEUR CAPTEUR DE VITESSE DU VEHICULE, PCM (GSL), CAPTEUR DE DEBIT D’AIR MASSIQUE (DSL) ECM (DSL), MODULE DE COMMANDE SEMI-ACTIF (GSL)RELAIS DU VENTILATEUR DU CONDENSEUR n°1, RELAIS DUVENTILATEUR DU CONDENSEUR n°2 CAPTEUR DE VITESSE D’ENTREE, CAPTEUR DE VITESSE DE SORTIE, TCM (DSL), INTERRUPTEUR DE GAMME DE LA BOITE DE VITESSES,INTERRUPTEUR DES FEUX DE RECUL MODULE DE CONTROLE DU SYSTEME ABS, MODULE DE CONTROLE DE L’ESP, CAPTEUR DU TAUX DE DEVIATION, ECM DES 4WD, INTERRUPTEURDE FEU DE STOP (GSL), BOITIER A FILS FUSIBLES (DSL), INTERRUPTEUR D’AVERTISSEMENT DU FILTRE A CARBURANT (DSL), BOITIER A FILS FUSIBLES (DSL), CONNECTEUR DE CONTROLE A USAGES MULTIPLESFEU COMBINE ARRIERE GAUCHE, FEU DE POSITION GAUCHE FEU COMBINE ARRIERE DROIT, FEU DE POSITION DROIT FEU DE LA BOITE A GANTS, BOITE A RELAIS DE L’ICM- - -- -
H/LP
FR WIPER H/LP HI
H/LP HI IND IGN #1 IGN #2B+ #1
AT MTCU
ALT DSL
ECU
COOLING
B/UP UP
ABS
TAIL LH
TAIL RH SPARE
SPARE
SPARE
SPARE
SPARE
FUSIBLE

6
ENTRETIEN PAR VOS SOINS
43
G200E01CM-GUT Panneau intérieur
OCM055024EVALEUR FUSIBLE
15A 25A 15A 10A 15A 10A 10A 10A 30A 10A 15A 10A10A 10A10A 10A10A CIRCUIT PROTEGE
ALLUME-CIGARETTES PRISE ELECTRIQUE AVANT, PRISE ELECTRIQUE ARRIEREPRISE ELECTRIQUE CENTRALE COMMUTATEUR DU RETROVISEUR EXTERIEUR ELECTRIQUE, SYSTEME AUDIO, MODULE DE COMMANDE BLOCAGE CLE ATM,MONTRE DE BORD NUMERIQUE COMMUTATEUR A FONCTIONS MULTIPLES, MODULE DE COMMANDE DE L’ESSUIE-GLACE ARRIERE, MOTEUR DE L’ESSUIE-GLACE ARRIERECAPTEUR DE PLUIE RHEOSTAT, BCM, TABLEAU DE BORD MODULE DE COMMANDE DE CLIMATISEUR, CAPTEUR D’HUMIDITE ETDE L’HABITACLE, RELAIS DE SOUFFLERIE NIVEAU ELEVE, COMMUTATEUR DE CLIMATISEUR ARRIERE, BOITE A RELAIS ICM, CAPTEUR AQS, BOITIER A FILS FUSIBLES (DSL), MOTEUR DU TOITOUVRANT, RELAIS DE SOUFFLERIE, RETROVISEUR ELECTROCHROME RELAIS DE SOUFFLERIE, MOTEUR DE SOUFFLERIE, MODULE DE COMMANDE DE CLIMATISEURMODULE DE COMMANDE DE CLIMATISEUR MODULE DE COMMANDE DU SRS COMMUTATEUR DE DESACTIVATION DU PAB, TABLEAU DE BORDINTERRUPTEUR DES FEUX DE DETRESSE COMMUTATEUR A FONCTIONS MULTIPLES, CAPTEUR D’ANGLE DE BRAQUAGE, INTERRUPTEUR ESP, MODULE DE COMMANDE DEVERROUILLAGE DE CLE ATM, MODULE DU CHAUFFAGE DE SIEGE MODULE DU CAPTEUR DE NIVEAU D’HUILE, BCM TABLEAU DE BORD, RESISTOR DE PREEXCITATION, BCM,GENERATEUR, MODULE DE COMMANDE SEMI-ACTIF (GSL) RELAIS D’ALARME ANTIVOL
C/LIGHTER P/OUTLET
P/OUTLET CTR
AUDIO #2
RR WIPER IMS
BCM #2
A/CON
BLOWER
A/CON SW A/BAG #1
A/BAG IND
T/SIG
ATM LOCK BCM #1
CLUSTER START
FUSIBLE

6ENTRETIEN PAR VOS SOINS
44
VALEUR FUSIBLE30A 25A 30A15A 10A 20A 10A 10A 20A 15A 15A 10A 10A 10A 15A 15A15A 30A 30A CIRCUIT PROTEGE
AMP. DELPHI, AMP. MOBIS MODULE DE COMMANDE DU CHAUFFAGE DE SIEGE INTERRUPTEUR DU SIEGE ACTIONNE PAR MOTEURBOITE A RELAIS DE L’ICM BOITE A RELAIS DE L’ICM MOTEUR DU TOIT OUVRANT RELAIS DE L’AVERTISSEUR SONORE D’ALARME ANTIVOLINTERRUPTEUR DE DEGIVREUR ARRIERE, MOTEUR DE RETROVISEUR EXTERIEUR ELECTRIQUE RELAIS DE VERROUILLAGE (DEVERROUILLAGE) DES PORTIERES, BOITE A RELAIS DE L’ICMCOMMUTATEUR DES FEUX STOP INTERRUPTEUR DE LA TRAPPE DE CARBURANT SOLENOIDE A CLE, COMMUTATEUR DE MODE SPORT, SOLENOIDESEMI-ACTIF (GSL) TABLEAU DE BORD, LAMPE DE COFFRE, LISEUSE, LAMPE PERSONNELLE ARRIERE LAMPE D’HABITACLE, ECLAIRAGE DE PORTE AVANT, LAMPE D’AIRE DECHARGEMENT, INTERRUPTEUR DE LA LAMPE DE COURTOISIE INTERRUPTEUR D’AVERTISSEMENT DE PORTE, BCM, INDICATEUR DE SECURITEMODULE DE COMMANDE DE CLIMATISEUR, CONNECTEUR DE TRANS- MISSION DES DONNEES, HORLOGE DIGITALE SYSTEME AUDIO DELPHI, SYSTEME AUDIO MOBISCOMMUTATEUR DES FEUX DE DETRESSE, RELAIS DES FEUX DE DETRESSE INTERRUPTEUR PRINCIPAL DES VITRES ÉLECTRIQUES, INTERRUPTEURDES VITRES ELECTRIQUES ARRIERE GAUCHES INTERRUPTEUR PRINCIPAL DES VITRES ÉLECTRIQUES, INTERRUPTEUR DES VITRES ELECTRIQUES ARRIERE DROITES
P/AMP
S/WARMER P/SEAT
RR A/CON
RR FOG/BWS S/ROOF
B/ALARM HORN
MIRR HTD
DR/LOCKSTOP LP
FUEL LID
AT M
ROOM LP BCM #3CLOCK
AUDIO #1 HAZARD
P/WDW LH
P/WDW RH
FUSIBLE

7
SYSTEME ANTIPOLLUTION ...................................... 7-2
SYSTEME EGR ........................................................... 7-3CONVERTISSEUR CATALYTIQUE ........................... 7-3
SYSTEME ANTIPOLLUTION
7

7SYSTEME ANTIPOLLUTION
2
SH010A2-FU (Si installé) Votre Hyundai est équipée d'un système antipollution. Il se compose des trois dispositifs suivants:
(1) Système de ventilation des gaz de
carter
(2) Système de réduction des
évaporations de gaz
(3) Système de recirculation des gaz
d'échappement
Pour préserver le bon fonctionnement des dispositifs antipollution, il est recommandé de faire inspecter et entretenir la voiture par un distributeurHyundai agréé selon le programme d'entretien reproduit dans ce manuel. SH010B1-FU
1. SYSTEME DE VENTILATION
DES GAZ DE CARTER
Le système de ventilation des gaz de carter sert à éviter la pollution atmosphérique occasionnée par les gaz produits dans le carter-moteur. Il s'agit d'un dispositif qui amène de l'air frais dans le carter par l'intermédiaire du filtre à air. A l'intérieur du carter, l'air frais se mélange auxgaz de carter, qui sont ensuite envoyés dans le système d'induction par l'intermédiaire d'un clapet. ZH010C2-AU
2. SYSTEME DE REDUCTION
DES EVAPORATIONS DE GAZ
Le système de réduction des
évaporations de gaz est conçu pour empêcher les vapeurs de carburant de s'échapper dans l'atmosphère.
Récipient hermétique Quand le moteur est à l'arrêt, les
vapeurs de carburant dégagées dans le réservoir sont absorbées etstockées dans le récipient. Quand le moteur tourne, les vapeurs de carburant absorbées dans le récipientsont conduites dans le système d'induction via l'électrovanne de commande de purge.
SYSTEME ANTIPOLLUTION

7
SYSTEME ANTIPOLLUTION
3SYSTEME EGR
ZH010D2-AU
3. SYSTEME DE
RECIRCULATION DES GAZ D'ECHAPPEMENT
Il s'agit d'un dispositif particulièrement efficace destiné à contrôler lesémission de polluants sans compromettre les performances du véhicule. ZH020A2-FU ;Pour Moteur Essence Le convertisseur catalytique fait partie du système de contrôle des gaz d'échappement. Son but est d'éliminer certaines substances des gazd'échappement. Il a l'apparence d'un silencieux et se trouve sous la voiture. Il est intégré au systèmed'échappement.Pour faire en sorte que votre véhiculeréponde à toutes les normes en matière de pollution, le convertisseur catalytique et le système de contrôlede la pollution doit veur être inspectés et entretenu selon la périodicité prévue par le carnet d'entretien à la section 5.
Electrovanne de commande de purge L'électrovanne de commande de purge est commandée par l'ECM, quand la température du liquide de refroidissement est bas, et au ralenti,elle est fermée, de sorte que les vapeurs de carburant ne sont pas absorbées par le réservoir tampon.Quand le moteur est chaud, ou en conduite normale, elle s'ouvre de façon à admettre les vapeurs de carburantdans le réservoir tampon.
H010E01Y-GUT Ce système contribue à contrôler les
oxydes d'azote en renvoyant une partie des gaz d'échappement dans lecollecteur d'admission, ce qui permet de réduire les températures de com- bustion dans le cylindre. CONVERTISSEUR CATALYTIQUE (SI INSTALLÉ)
OCM055018L
Convertisseur catalytique

7SYSTEME ANTIPOLLUTION
4
!
o Si votre moteur cale, émet un
bruit, cogne ou est difficile à démarrer, conduisez votre véhicule chez un concessionnaireHyundai dès que possible pour remédier au problème.
o Evitez de rouler sur la réserve de carburant. Si vous tombez à court de carburant, le moteurpeut avoir des râtés et provoquer une surcharge du convertisseur catalytique.
o Evitez de faire tourner le moteur au ralenti pendant plus de 10minutes.
o Il faut éviter de démarrer votre voiture en la tirant ou en lapoussant. Ceci peut provoquer une surcharge du convertisseur catalytique.
o Ne touchez pas le pot catalytique ou toute autre partie du systèmed'échappement pendant que le moteur tourne, car ils sont très chauds et vous pourriez vousbrûler.

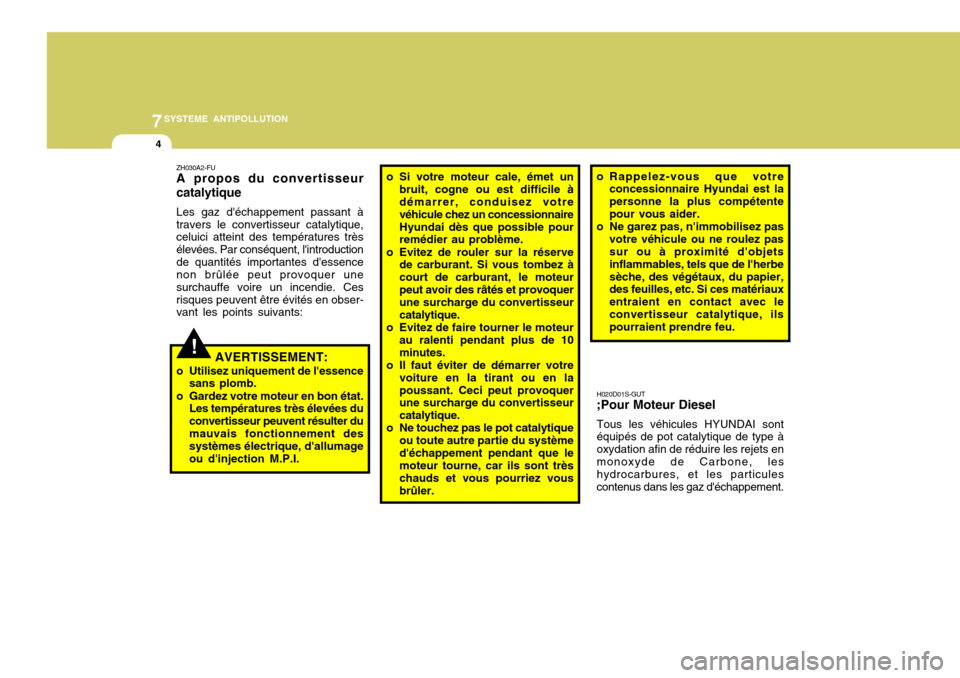

ZH030A2-FU A propos du convertisseur catalytique Les gaz d'échappement passant à travers le convertisseur catalytique, celuici atteint des températures très élevées. Par conséquent, l'introductionde quantités importantes d'essence non brûlée peut provoquer une surchauffe voire un incendie. Cesrisques peuvent être évités en obser- vant les points suivants:
H020D01S-GUT ;Pour Moteur Diesel Tous les véhicules HYUNDAI sont équipés de pot catalytique de type à oxydation afin de réduire les rejets enmonoxyde de Carbone, les hydrocarbures, et les particules contenus dans les gaz d'échappement.
AVERTISSEMENT:
o Utilisez uniquement de l'essence sans plomb.
o Gardez votre moteur en bon état. Les températures très élevées duconvertisseur peuvent résulter dumauvais fonctionnement des systèmes électrique, d'allumage ou d'injection M.P.I. o Rappelez-vous que votre
concessionnaire Hyundai est lapersonne la plus compétentepour vous aider.
o Ne garez pas, n'immobilisez pas votre véhicule ou ne roulez pas sur ou à proximité d'objets inflammables, tels que de l'herbesèche, des végétaux, du papier, des feuilles, etc. Si ces matériaux entraient en contact avec leconvertisseur catalytique, ils pourraient prendre feu.
