2009 Hyundai Santa Fe Manuel du propriétaire (in French)

3QUE FAIRE EN CAS D'URGENCE
12
!
ZD070J2-AU

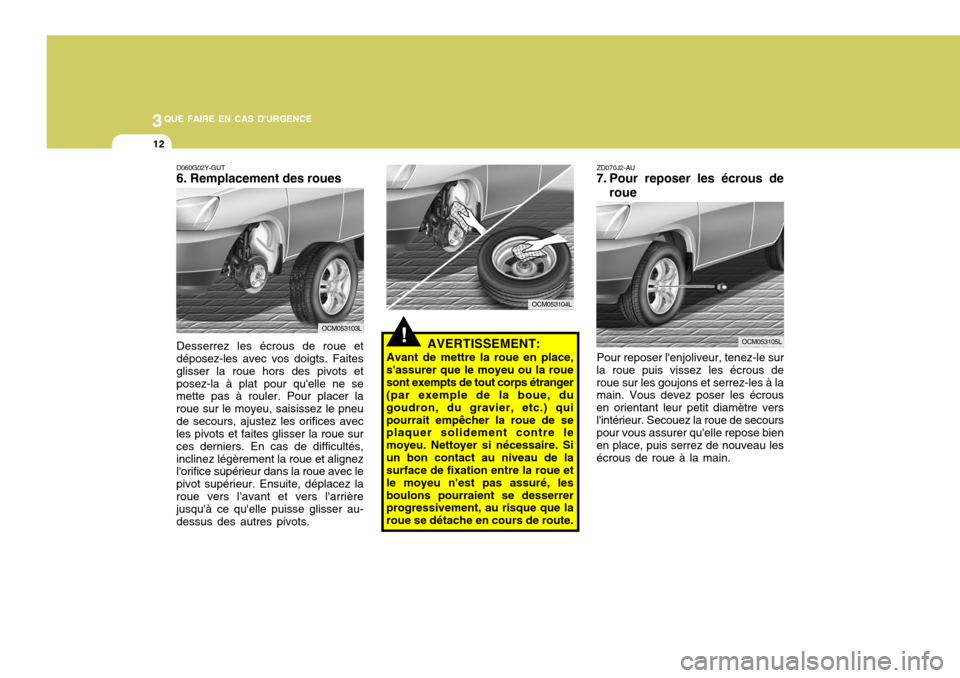

7. Pour reposer les écrous de
roue
Pour reposer l'enjoliveur, tenez-le sur
la roue puis vissez les écrous de roue sur les goujons et serrez-les à la main. Vous devez poser les écrous en orientant leur petit diamètre versl'intérieur. Secouez la roue de secours pour vous assurer qu'elle repose bien en place, puis serrez de nouveau lesécrous de roue à la main.
AVERTISSEMENT:
Avant de mettre la roue en place,
s'assurer que le moyeu ou la rouesont exempts de tout corps étranger (par exemple de la boue, du goudron, du gravier, etc.) quipourrait empêcher la roue de se plaquer solidement contre le moyeu. Nettoyer si nécessaire. Siun bon contact au niveau de la surface de fixation entre la roue et le moyeu n'est pas assuré, lesboulons pourraient se desserrer progressivement, au risque que la roue se détache en cours de route.
D060G02Y-GUT 6. Remplacement des roues Desserrez les écrous de roue et
déposez-les avec vos doigts. Faites glisser la roue hors des pivots etposez-la à plat pour qu'elle ne se mette pas à rouler. Pour placer la roue sur le moyeu, saisissez le pneude secours, ajustez les orifices avec les pivots et faites glisser la roue sur ces derniers. En cas de difficultés,inclinez légèrement la roue et alignez l'orifice supérieur dans la roue avec le pivot supérieur. Ensuite, déplacez laroue vers l'avant et vers l'arrière jusqu'à ce qu'elle puisse glisser au- dessus des autres pivots. OCM053103L
OCM053104L
OCM053105L

3
QUE FAIRE EN CAS D'URGENCE
13
D060I01CM-GUT
8. Abaisser du véhicule et serrer
des boulons D060J01O-GUT APRES UN CHANGEMENT DES ROUES
Abaissez le véhicule au sol en
tournant la clé pour écrous de roue dans le sens inverse des aiguilles d'une montre. Si vous disposez d'un contrôleur degonflage, déposez le chapeau de valve et vérifiez la pression d'air. Si la pression est inférieure à cellerecommandée, rendez-vous lentement à la station service la plus proche et gonflez à la pression correcte. Si elleest trop élevée, réglez-la jusqu'à ce qu'elle soit correcte. Reposez toujours le chapeau de valve après avoir vérifiéou réglé la pression de gonflage des pneus. Si le capuchon n’est pas remplacé, des saletés et de l’humiditérisquent de pénétrer dans le mécanisme de valve et de provoquer des fuites d’air.
Placez alors la clé comme indiqué
sur le dessin et serrez les boulons dela roue. Assurez-vous que la douille est bien enfoncée sur le boulon. Ne grimpez pas sur la clé et n'utilisezpas d'allonge pour serrer excessivement.
Serrez les boulons en passant un
boulon sur deux jusqu'à ce qu'ils soienttous serrés. Contrôlez que tous les boulons sont bien serrés. Après avoirchangé une roue, demandez à un mécanicien de serrer les boulons de roue au couple correct, dès que pos-sible.
Couple de serrage d'écrou de roue 900 à 1100 kg.cm
D060I01O
1VQA3015
OCM054014

3QUE FAIRE EN CAS D'URGENCE
14
Si vous perdez un chapeau de valve, achetez-en un autre et installez-ledès que possible.Après avoir changé les roues,remettez toujours le pneu à plat à saplace et replacez le cric et les outils à leurs emplacements de stoclage corrects.SI VOTRE VEHICULE DOIT ETRE REMORQUE
D080A01O-GUT Si votre véhicule doit être remorqué,
cette tâche doit être réalisée par votre concessionnaire Hyundai ou un ser- vice de dépannage compétent pouréviter que votre véhicule ne soit endommagé lors du remorquage. En général, les professionnels sontégalement informés des réglementations locales concernant le remorquage. En tout cas, pour ne pasrisquer d'endommager votre véhicule, nous vous suggérons de présenter ces informations à l'opérateur de ladépanneuse. Veillez à ce qu'un système de chaîne de sécurité soit utilisé et que toutes lesréglementations locales soient observées.
Nous vous recommandons d'utiliser
pour le remorquage de votre véhicule une remorqueuse permettant l'élévationdes roues et des plateformes roulantes ou une plateforme plane (toutes les roues sont décollées du sol).
! ATTENTION:
o Votre véhicule risque d'être endommagé s'il est remorqué de façon incorrecte!
o Veillez à ce que la boîte-pont soit au point mort.
o Lorsque le moteur ne démarre pas, veillez à ce que la directionsoit déverrouillée en plaçant laclé dans la position "ACC".

3
QUE FAIRE EN CAS D'URGENCE
15
1) Si le véhicule est remorqué et que
les roues arrière reposent sur le sol, veillez à desserrer le frein de parking.
REMARQUE: Avant le remorquage, vérifiez le niveau du liquide de la boîte-pont automatique. S'il se trouve en dessous de la plage "75°C" sur lajauge d'huile, ajoutez du liquide. Si vous ne pouvez pas ajouter du liquide, utilisez une plateformeroulante de remorquage.
2) Si l'une des roues chargées ou des composants de la suspension sont endommagés ou si le véhicule estremorqué avec les roues avant reposant sur le sol, utilisez une plateforme roulante de remorquagesous les roues avant.
o Boîte-pont manuelle:
Si vous n'utilisez pas une plateforme roulante de remorquage, placez la clé de contact dans laposition "ACC" et la boîte-pont dans "N (Point mort)".
D080B01CM-GUTRemorquage d'un véhicule à 2
roues motrices
OCM054030
Votre véhicule peut être remorqué grâce à une remorqueuse permettant l'élévation des roues (1), (2) ou grâce à une plateforme plane (3). 1)
2)
3)
Plateforme roulante
OCM054031
! ATTENTION:
o Lors du remorquage du véhicule, faites attention à ne pas provoquer de dommages sur le pare-chocs ou le dessous de caisse du véhicule.
o Ne remorquez pas le véhicule avec une dépanneuse à élinguescar cela risque de provoquer desdommages sur le pare-chocs ou le dessous de caisse du véhicule.

3QUE FAIRE EN CAS D'URGENCE
16
!
OCM054032
ATTENTION:
Ne remorquez pas le véhicule
quand la clé est retirée ou se trouve dans la position "LOCK" lorsque le remorquage est réalisé depuis l'arrière sans une plateformeroulante de remorquage.
o Boîte-pont automatique: Veillez à utiliser une plateforme roulante de remorquage sous lesroues avant. D080C01O-GUT Remorquage d'un véhicule à 4 roues motrices Lors du remorquage d'un véhicule à
quatre roues motrices, remorquez-le en élevant les 4 roues ou en utilisant la plateforme roulante de remorquage.!
OCM054033
Plateforme roulante
Plateforme roulante
ATTENTION:
Un véhicule équipé d'une boîte-
pont automatique ne doit jamais être remorqué depuis l'arrière avec les roues avant reposant sur le sol.Cela risque de provoquer de graves dommages sur la boîte-pont.
3) Il est préférable que votre véhicule soit remorqué avec toutes ses roues décollées du sol.

3
QUE FAIRE EN CAS D'URGENCE
17
D080D01CM-GUT REMORQUAGE D'URGENCE

Crochets de remorquage
ATTENTION:
o Le véhicule à quatre roues motrices ne doit jamais être remorqué avec les roues reposant sur le sol. Cela risque de provoquer de graves dommagessur la boîte-pont ou sur le système à quatre roues motrices.
o Lors du remorquage du véhicule, veillez à ne pas provoquer dedommages sur le pare-chocs ou le dessous de caisse du véhicule.
!
OCM054034OCM054016
OCM054017
o Ne remorquez pas le véhicule
avec une dépanneuse à élingues car cela risque de provoquer desdommages sur le pare-chocs ou le dessous de caisse du véhicule.
Crochet de remorquage
Pour un remorquage d'urgence lorsqu'aucun camion de dépannage n'est disponible. N'essayez pas deremorquer votre véhicule de cette manière sur un sol non-pavé.

3QUE FAIRE EN CAS D'URGENCE
18
!
Cela pourrait entraîner de graves dommages sur votre véhicule. N'effectuez pas de remorquage si les roues, la transmission, les essieux, la direction ou les freins sontendommagés. Avant le remorquage, veillez à ce que l'embrayage et le différentiel soit au point mort et que laclé se trouve dans la position "ACC" (avec le moteur coupé » ou dans la position "ON" (le moteur tourne). Unepersonne doit se trouver dans le véhicule remorqué pour le diriger et actionner les freins.
(1) Ouvrez le couvercle de
remorquage pour l'enfoncer avec votre doigt.
(2) Pour monter le crochet de
remorquage, tournez-le dans lesens horaire. ATTENTION:
Serrez-le fermement avec vos doigts
jusqu'à ce qu'il n'y ait plus de jeudans le trou de remorquage. Lecrochet d’attelage se situe dans le compartiment à bagages.
!
(3) Fixez un câble de remorquage, une chaîne ou une sangle sur le crochet de dépannage sous lapartie avant du véhicule.
REMARQUE:
o Pour éviter des dommages sérieux sur votre véhicule à 4roues motrices, limitez leremorquage à 15 km/h et sur une distance ne dépassant jamais 1,5 km. o Avant le remorquage, vérifiez le
niveau du liquide de la boîte-pont automatique. S'il se trouve en dessous de la plage "75°C" sur la jauge d'huile, ajoutez duliquide. Si vous ne pouvez pas ajouter du liquide, utilisez une plateforme roulante deremorquage.
ATTENTION:
Si le moteur ne tourne pas, la
direction assistée des freins et dela direction ne fonctionne pas, la direction et le freinage sont donc plus beaucoup durs que d’habitude.

3
QUE FAIRE EN CAS D'URGENCE
19SI VOUS PERDEZ VOS CLES
D120A02A-GUT Si vous perdez vos clés, de nombreux concessionnaires Hyundai peuvent vous faire de nouvelles clés si vousavez votre numéro de clé.Si vous verrouillez les clés à l'intérieurdu véhicule et si vous ne pouvez pas obtenir une nouvelle clé, les concessionnaires Hyundai peuventutiliser des outils spéciaux pour vous ouvrir la porte. Des informations sur à la clé du système d'immobilisation (Si installé) apparaissent page 1-7.
ATTENTION:
Si les quatre roues reposent sur le sol, la voiture ne peut être remorquée que par l'avant. S'assurer que la boîte est au pointmort. La vitesse de remorquage doit être inférieure à 50 km/h et la distance ne peut excéder 25 km. S'assurer que la direction est déverrouillée en plaçant la clé de contact sur la position "ACC". Unepersonne doit se trouver à bord de la voiture pour actionner le volant et les freins.
!
