2009 FIAT DOBLO COMBI Instrukcja obsługi (in Polish)

F0V0164mrys. 159
F0V0163mrys. 158
176
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
TRZECIE ŚWIATŁO STOP rys. 158-159
Aby wymienić żarówkę, należy:
❒w wersji z pokrywą bagażnika, odkręcić dwie śruby mo-
cujące A-rys. 158 i wyjąć zespół żarówek;
❒w wersji z drzwiami skrzydłowymi, wyjąć zaślepki gu-
mowe B-rys. 159 i nacisnąć na zaczepy C mocujące, wy-
jąć zespół żarówek;❒w przypadku wersji z wysokim dachem i drzwiami skrzy-
dłowymi, wyjąć widoczną plastikową osłonę A – rys. 159b
i gumowy korek B – rys.159b, posługując się śrubokrętem
odhaczyć zatrzaski podtrzymujące i wyciągnąć układ;
❒działać na zaczepy i wyjąć oprawę żarówki;
❒wyjąć żarówkę montowaną na wcisk i wymienić.
F0V0035mrys.157
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 176

177
ŚWIATŁA PODŚWIETLENIA REJESTRACJI
(dla wersji z drzwiami skrzydłowymi)
Aby wymienić żarówkę A-rys. 162, należy:
❒ścisnąć zaczepy mocujące w kierunku wskazanym strzał-
ką i podważyć je w lewo wysuwając klosz;
❒wymienić żarówki po odłączeniu od bocznych styków,
sprawdzając, czy nowa żarówka jest prawidłowo za-
blokowana pomiędzy tymi stykami. ŚWIATŁA PODŚWIETLENIA REJESTRACJI
(dla wersji z pokrywą bagażnika)
Aby wymienić żarówkę A-rys. 160, należy:
❒ścisnąć zaczepy mocujące w kierunku wskazanym strzał-
ką i wyjąć oprawę żarówki;
❒obrócić oprawę żarówki B-rys. 161 w lewo, następnie
wyjąć żarówkę C.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0179mrys. 160
F0V0037mrys.161F0V0231mrys.159b
F0V0036mrys.162
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 177

178
❒otworzyć osłonę B-rys. 164 jak pokazano;
❒wymienić żarówkę C-rys. 165 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka zo-
stała prawidłowo zamocowana pomiędzy bocznymi sty-
kami;
❒zamknąć pokrywę i zamocować lampę w swoim miej-
scu sprawdzając zatrzaśnięcie zablokowania.WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCH
Odnośnie typu żarówki i jej mocy patrz rozdział „Wymia-
na żarówki”.
PRZEDNIA LAMPA SUFITOWA
Lampa sufitowa z kloszem przechylnym
Aby wymienić żarówki, należy:
❒wyjąć lampę sufitową A-rys. 163 działając w punktach
pokazanych strzałkami;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0070mrys. 163F0V0072mrys. 165
F0V0071mrys. 164
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 178

179
❒wymienić żarówkę C po odłączeniu od bocznych sty-
ków, sprawdzając, czy nowa żarówka została prawi-
dłowo zablokowana pomiędzy tymi stykami;
❒zamknąć osłonę zabezpieczającą B-rys. 167 i zamoco-
wać lampę A-rys. 166 w odpowiednim gnieździe upew-
niając się o prawidłowym zablokowaniu.
TYLNA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒wyjąć lampę sufitową A-rys. 168 działając na punkty
wskazane strzałką;
❒otworzyć pokrywę B-rys. 169 jak wskazano;
❒wymienić żarówkę C-rys. 170 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka zo-
stała prawidłowo zamocowana pomiędzy bocznymi sty-
kami;
❒zamknąć pokrywę B-rys. 169 i zamocować lampę sufi-
tową w swoim miejscu sprawdzając zatrzaśnięcie za-
blokowania. Lampa sufitowa z światłami punktowymi
(gdzie przewidziano)
Aby wymienić żarówki, należy:
❒nacisnąć w punktach wskazanych strzałkami wyjąć lam-
pę A-rys. 166;
❒otworzyć pokrywę zabezpieczającą B-rys 167;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0074mrys. 167
F0V0073mrys.166
F0V0075mrys.168
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 179

180
F0V0072mrys. 170


F0V0176mrys. 171
❒wyjąć lampę sufitową działając na punkty wskazane
strzałkami;
❒wymienić żarówkę C-rys. 172 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka zo-
stała prawidłowo zamocowana pomiędzy bocznymi sty-
kami; Lampa sufitowa przenośna
Aby wymienić żarówkę, należy:
❒nacisnąć przycisk A-rys. 171 i wyjąć lampę sufitową
przenośną B;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0071mrys. 169
F0V0177mrys.172
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 180

181
F0V0088mrys. 173
WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki chronią instalację elektryczną interweniują
w przypadku awarii lub nieprawidłowego działania tej in-
stalacji.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczający: element prze-
wodzący A-rys. 173 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony bez-
piecznik na nowy o tej samej wartości prądowej (tego sa-
mego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzącym przepalonym.
Aby wymienić bezpiecznik użyć szczypiec D umieszczo-
nych w torbie z narzędziami lub w pojemniku Fix&Go (dla
wersji/rynków, gdzie przewidziano).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
W przypadku ponownego przepalenia się
bezpiecznika, zwrócić się do ASO Fiata.
UWAGA
Jeżeli bezpiecznik główny systemu bezpie-
czeństwa (system air bag, układu hamul-
cowego), systemu zespołu napędowego (układ sil-
nika, skrzyni biegów) lub układu przekładni kie-
rowniczej interweniuje zwrócić się do ASO Fiata.
UWAGA
Nigdy nie zastępować bezpiecznika drutem
lub innym materiałem przewodzącym.
Nie zamieniać bezpiecznika na inny o wyż-
szej wartości prądowej. NIEBEZPIECZEŃ-
STWO POŻARU.
Jeżeli przepali się bezpiecznik główny (MEGA-FU-
SE, MIDI-FUSE, MAXI-FUSE) zwrócić się do ASO
Fiata.
Przed wymianą bezpiecznika upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorni-
ki elektryczne.
UWAGA
Aby określić bezpiecznik, odnieść się do tabeli podanej
na stronach następnych.
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 181

182
F0V0081mrys. 174
F0V0089mrys. 175

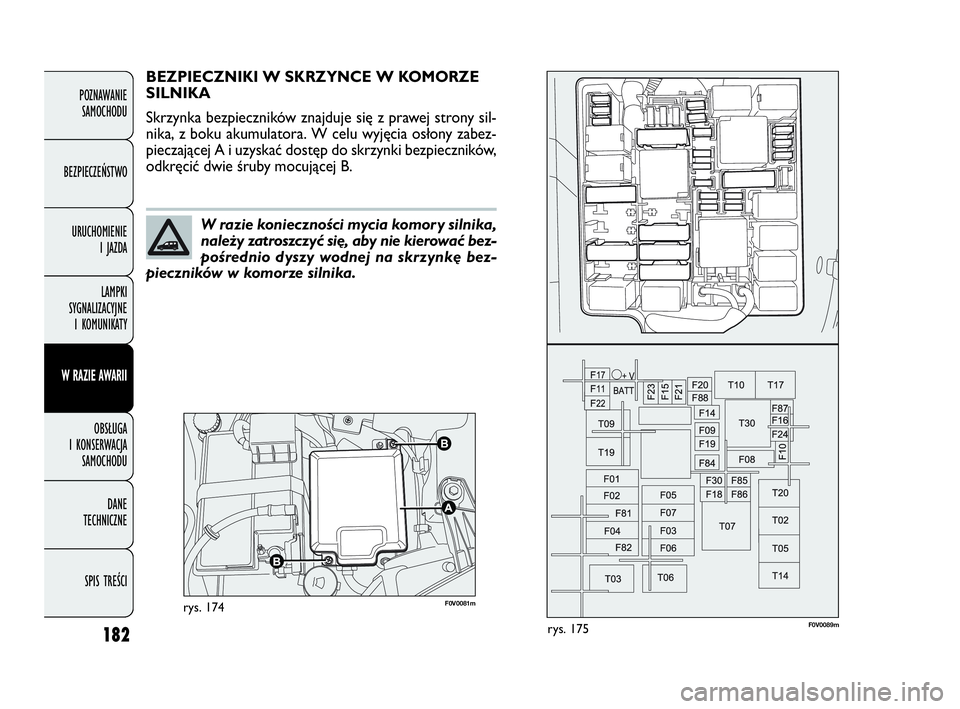

BEZPIECZNIKI W SKRZYNCE W KOMORZE
SILNIKA
Skrzynka bezpieczników znajduje się z prawej strony sil-
nika, z boku akumulatora. W celu wyjęcia osłony zabez-
pieczającej A i uzyskać dostęp do skrzynki bezpieczników,
odkręcić dwie śruby mocującej B.
W razie konieczności mycia komory silnika,
należy zatroszczyć się, aby nie kierować bez-
pośrednio dyszy wodnej na skrzynkę bez-
pieczników w komorze silnika.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 182

183
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Centralka Body Computer BCM F01 60 175
Podnośnik szyby tylny po stronie kierownicy z manualną skrzynią biegów
(wersje Doblò/Doblò Combi) F02 20 175
Wyłącznik zapłonu F03 20 175
Centralka kontroli systemu hamulcowego BSM (pompa elektryczna) F04 40 175
Nagrzewnica dodatkowa PTC2 (silniki diesel) F05 50 175
Elektrowentylator chłodnicy (niska prędkość) F06 30 175
Elektrowentylator chłodnicy (wysoka prędkość) 187/300/350 W) F07 40 175
Elektrowentylator chłodnicy (wysoka prędkość, 500 W) F07 60 175
Elektrowentylator wnętrza samochodu F08 40 175
Przekaźnik otwierania drzwi przechylnych (wersja Cargo) F09 10 175
Sygnał dźwiękowy jednotonowy F10 10 175
Obciążenia wtórne systemu kontroli silnika F11 10 175
Światła drogowe F14 15 175
Nagrzewnica dodatkowa PTC1 (silniki diesel) F15 30 175
Centralka kontroli silnika ECM, przekaźnik 1 sterowania uruchomieniem
z systemem Start&Stop F16 7,5 175
