Szanowni Państwo,
Dziękujemy za preferowanie Fiata i gratulujemy wyboru Fiata Doblò.
Opracowaliśmy tę instrukcję, aby pomóc poznać szczegółowo samochód, jego jakość i funkcjonowanie.
Przed wyruszeniem w pierwszą podróż zalecamy uważnie przeczytać wszystkie jej rozdziały. Znajdują się w niej informacje, zalecenia
i ostrzeżenia ważne dla eksploatacji samochodu które pomogą w pełni wykorzystać zalety techniczne Waszego Doblò.
Zalecamy uważnie przeczytać ostrzeżenia i zalecenia, poprzedzone symbolami:
bezpieczeństwa osób;
integralności samochodu;
ochrony środowiska.
W załączonej „Książce gwarancyjnej” podane są między innymi usługi jakie Fiat oferuje swoim Klientom:
❒Potwierdzenie wykonania przeglądów okresowych i wymian oleju.
❒Zakres usług dodatkowych, przeznaczonych dla Klientów Fiata.
Życzymy miłej lektury i szczęśliwej podróży!
W tej Instrukcji obsługi opisane są wszystkie wersje Fiata Doblò,
dlatego należy wziąć pod uwagę tylko informacje odnoszące się do wyposażenia,
silnika i wersji przez Państwa nabytej.
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 1

TANKOWANIE PALIWA
Silniki benzynowe: tankować samochód wyłącznie ben-
zyną bezołowiową o liczbie oktanowej (LO) nie mniej-
szej niż 95 odpowiadającej specyfikacji europejskiej EN
228.
Silniki diesel: tankować samochód wyłącznie olejem na-
pędowym odpowiadającym specyfikacji europejskiej
EN590. Użycie innych produktów lub mieszanek mo-
że uszkodzić nieodwracalnie silnik z konsekwencją utra-
ty gwarancji wynikłych z tych przyczyn.
URUCHAMIANIE SILNIKA
Silniki benzynowe: upewnić się, czy hamulec ręczny jest
zaciągnięty; ustawić dźwignię zmiany biegów na luzie, na-
cisnąć do oporu pedał sprzęgła, bez naciskania pedału
przyspieszenia, następnie obrócić kluczyk w wyłączniku
zapłonu w pozycję AVV i zwolnić natychmiast po uru-
chomieniu silnika.
Silniki diesel: obrócić kluczyk w wyłączniku zapłonu
w pozycję MAR i zaczekać na zgaśnięcie lampek sygnali-
zacyjnychY(lub symbolu na wyświetlaczu) im;ob-
rócić kluczyk w pozycję AVV i zwolnić natychmiast jak sil-
nik uruchomi się.
PARKOWANIE NA ŁATWOPALNYCH
MATERIAŁACH
Podczas funkcjonowania, katalizator osiąga bardzo wy-
sokie temperatury. Dlatego nie parkować samochodu
na suchej trawie, liściach, igłach sosen lub na innych ma-
teriałach łatwo palnych: niebezpieczeństwo pożaru.
K
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system, który przepro-
wadza ciągłą diagnostykę komponentów odpowiedzial-
nych za emisję zanieczyszczeń, gwarantując najlepszą
ochronę środowisku.
APARATY ELEKTRYCZNE AKCESORIA
Jeżeli po zakupie samochodu mamy zamiar zainstalo-
wać akcesoria dodatkowe, wymagające ciągłego zasila-
nia elektrycznego (co może spowodować stopniowe
rozładowanie akumulatora), zwrócić się do ASO Fiata
która określi kompletny pobór prądu i zweryfikuje in-
stalację w samochodzie, czy wytrzyma wymagane ob-
ciążenie elektryczne.
CODE card
Przechowywać ją w bezpiecznym miejscu, nie w sa-
mochodzie. Zalecamy aby zawsze mieć przy sobie kod
elektroniczny podany na CODE card.
OBSŁUGA OKRESOWA
Prawidłowo przeprowadzana obsługa zapewnia długo-
trwałe utrzymanie niezmienionych osiągów samochodu
i parametrów bezpieczeństwa, gwarantując ochronę
środowisku i niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU…
…podane są informacje, zalecenia, ostrzeżenia ważne
dla prawidłowej eksploatacji, bezpieczeństwa jazdy i do
utrzymania w dobrym stanie Waszego samochodu.
Szczególnie zwrócić uwagę na symbole
"(bezpie-
czeństwo osób)
#(ochrona środowiska)!(integral-
ność samochodu).
KONIECZNIE PRZECZYTAĆ!


001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 2

3
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
POZNAWANIE SAMOCHODU

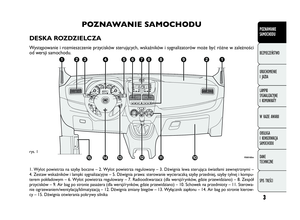

DESKA ROZDZIELCZA
Występowanie i rozmieszczenie przycisków sterujących, wskaźników i sygnalizatorów może być różne w zależności
od wersji samochodu.
1. Wylot powietrza na szyby boczne – 2. Wylot powietrza regulowany – 3. Dźwignia lewa sterująca światłami zewnętrznymi –
4. Zestaw wskaźników i lampki sygnalizacyjne – 5. Dźwignia prawa: sterowanie wycieraczką szyby przedniej, szyby tylnej i kompu-
terem pokładowym – 6. Wylot powietrza regulowany – 7. Radioodtwarzacz (dla wersji/rynków, gdzie przewidziano) – 8. Zespół
przycisków – 9. Air bag po stronie pasażera (dla wersji/rynków, gdzie przewidziano) – 10. Schowek na przedmioty – 11. Sterowa-
nie ogrzewaniem/wentylacją/klimatyzacją – 12. Dźwignia zmiany biegów – 13. Wyłącznik zapłonu – 14. Air bag po stronie kierow-
cy – 15. Dźwignia otwierania pokrywy silnika
