2009 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

295
AUTORADIO
CONSIGLI
Sicurezza stradale
Si raccomanda di imparare ad usare le varie
funzioni dell’autoradio (ad esempio memo-
rizzare le stazioni) prima di iniziare la guida.
Condizioni di ricezione
Le condizioni di ricezione variano costante-
mente durante la guida. La ricezione può es-
sere disturbata dalla presenza di montagne,
edifici o ponti in particolar modo quando si
è lontani dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di infor-
mazioni sul traffico può verificarsi un au-
mento del volume rispetto alla normale ri-
produzione.
P P
R R
E E
S S
E E
N N
T T
A A
Z Z
I I
O O
N N
E E
L’autoradio della vettura, dotata di lettore di
CD (autoradio con lettore di CD) oppure let-
tore di CD MP3 (autoradio con lettore di CD
MP3) è stata progettata secondo le caratte-
ristiche specifiche dell’abitacolo, con un de-
sign personalizzato che si integra con lo sti-
le della plancia portastrumenti; l’autoradio ha
dimensioni compatibili con la vettura e non
essendo adattabile a nessun altro veicolo è di
tipo fisso.
L’autoradio è installata in posizione ergono-
mica per il guidatore ed il passeggero; la gra-
fica presente sul frontalino, inoltre permette
una rapida individuazione dei comandi e ne
facilita l’impiego.
Nella Lineaccessori Alfa Romeo è disponibile
il CD Changer.
Di seguito sono riportate le istruzioni d’uso,
che consigliamo di leggere attentamente. Le
istruzioni comprendono inoltre le modalità
operative per comandare, tramite l’autoradio,
il CD Changer (se presente). Per le istruzioni
d’uso del CD Changer consultare il manuale
specifico.
Un volume troppo alto può
rappresentare un pericolo
per il conducente e per le altre per-
sone che si trovano nel traffico
stradale. Occorre quindi regolare il
volume sempre in modo che si sia
ancora in grado di avvertire i ru-
mori dell’ambiente circostante (ad
esempio clacson, autoambulanze,
veicoli della polizia, ecc.).
ATTENZIONE
Cura e manutenzione
La struttura costruttiva dell’autoradio ne ga-
rantisce un lungo funzionamento senza ri-
chiedere una particolare manutenzione. In
caso di guasto rivolgersi ai Servizi Autoriz-
zati Alfa Romeo.
Pulire la mascherina solamente con un pan-
no morbido e antistatico. I prodotti deter-
genti e per lucidare potrebbero danneggiar-
ne la superficie.
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 295

296
AUTORADIO
❒pulire accuratamente ogni CD da eventuali
segni delle dita e da polvere con un pan-
no soffice. Sostenere i CD dalla circonfe-
renza esterna e pulirli dal centro verso l’e-
sterno;
❒non utilizzare mai per la pulizia prodotti
chimici (ad es. bombole spray o antistati-
ci o thinner) perché possono danneggia-
re la superficie dei CD;
❒dopo averli ascoltati rimettete i CD nelle
proprie scatole, per evitare di generare se-
gni o righe che possano provocare salti nel-
la riproduzione;
❒non esporre i CD alla luce diretta del sole,
alle alte temperature o all’umidità per pe-
riodi prolungati, evitando che si incurvi-
no;
❒non incollare etichette sulla superficie del
CD né scrivere sulla superficie registrata
con matite o penne.
Per estrarre il CD dal relativo contenitore,
premere al centro dello stesso e sollevare
il disco tenendolo con cura dalla circonfe-
renza esterna.Prendere il CD sempre dalla circonferenza
esterna. Non toccare mai la superficie.
Per rimuovere le impronte digitali e la pol-
vere, utilizzare un panno soffice a partire dal
centro del CD verso l’esterno.
Non usare CD molto graffiati, incrinati, defor-
mati, ecc. L’uso di tali dischi comporterà mal-
funzionamento o danni del riproduttore.
L’ottenimento della migliore riproduzione au-
dio richiede l’utilizzo di supporti CD stam-
pati originali. Non è garantito il corretto fun-
zionamento qualora vengano utilizzati sup-
porti CD-R/RW non correttamente maste-
rizzati e/o di capacità massima superiore a
650 MB.
AVVERTENZA Non usare i fogli protettivi per
CD in commercio o dischi dotati di stabiliz-
zatori, ecc. in quanto potrebbero incastrar-
si nel meccanismo interno e danneggiare il
disco. CD
Ricordare che la presenza di sporcizia, graffi
od eventuali deformazioni sui CD può provo-
care salti durante la riproduzione e cattiva qua-
lità del suono. Per avere condizioni ottimali
di riproduzione diamo i seguenti consigli:
❒utilizzare solo CD che abbiano il marchio:
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 296

297
AUTORADIO
AVVERTENZA Il lettore CD è in grado di leg-
gere la maggior parte dei sistemi di com-
pressione attualmente in commercio (es.:
LAME, BLADE, XING, FRAUNHOFER) ma, a
seguito delle evoluzioni di tali sistemi, non
viene garantita la lettura di tutti i formati
di compressione.
AVVERTENZA Nel caso in cui venga inserito
un disco multisessione, verrà riprodotta sol-

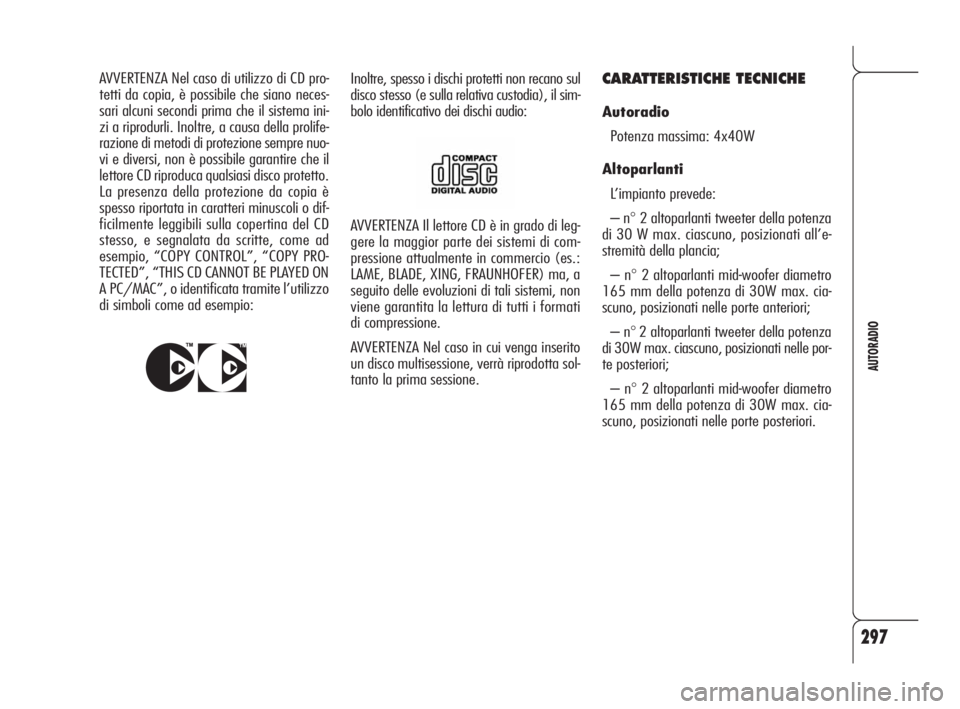

tanto la prima sessione. AVVERTENZA Nel caso di utilizzo di CD pro-
tetti da copia, è possibile che siano neces-
sari alcuni secondi prima che il sistema ini-
zi a riprodurli. Inoltre, a causa della prolife-
razione di metodi di protezione sempre nuo-
vi e diversi, non è possibile garantire che il
lettore CD riproduca qualsiasi disco protetto.
La presenza della protezione da copia è
spesso riportata in caratteri minuscoli o dif-
ficilmente leggibili sulla copertina del CD
stesso, e segnalata da scritte, come ad
esempio, “COPY CONTROL”, “COPY PRO-
TECTED”, “THIS CD CANNOT BE PLAYED ON
A PC/MAC”, o identificata tramite l’utilizzo
di simboli come ad esempio:
CARATTERISTICHE TECNICHE
Autoradio
Potenza massima: 4x40W
Altoparlanti
L’impianto prevede:
– n
°2 altoparlanti tweeter della potenza
di 30 W max. ciascuno, posizionati all’e-
stremità della plancia;
– n
°2 altoparlanti mid-woofer diametro
165 mm della potenza di 30W max. cia-
scuno, posizionati nelle porte anteriori;
– n
°2 altoparlanti tweeter della potenza
di 30W max. ciascuno, posizionati nelle por-
te posteriori;
– n
°2 altoparlanti mid-woofer diametro
165 mm della potenza di 30W max. cia-
scuno, posizionati nelle porte posteriori.
Inoltre, spesso i dischi protetti non recano sul
disco stesso (e sulla relativa custodia), il sim-
bolo identificativo dei dischi audio:
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 297

298
AUTORADIO

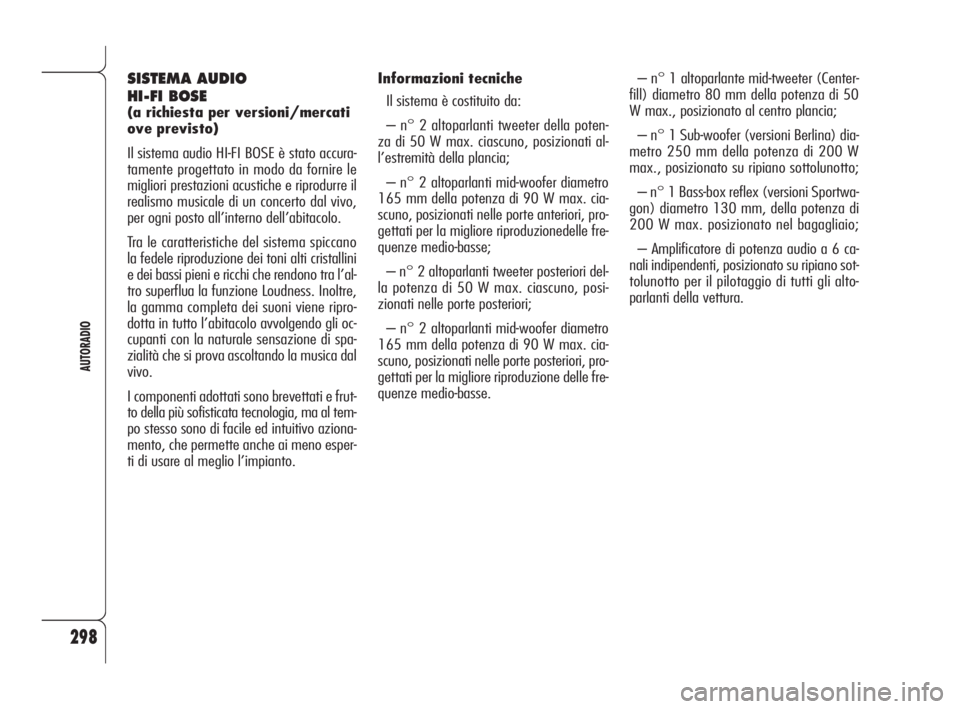

SISTEMA AUDIO
HI-FI BOSE
(a richiesta per versioni/mercati
ove previsto)
Il sistema audio HI-FI BOSE è stato accura-
tamente progettato in modo da fornire le
migliori prestazioni acustiche e riprodurre il
realismo musicale di un concerto dal vivo,
per ogni posto all’interno dell’abitacolo.
Tra le caratteristiche del sistema spiccano
la fedele riproduzione dei toni alti cristallini
e dei bassi pieni e ricchi che rendono tra l’al-
tro superflua la funzione Loudness. Inoltre,
la gamma completa dei suoni viene ripro-
dotta in tutto l’abitacolo avvolgendo gli oc-
cupanti con la naturale sensazione di spa-
zialità che si prova ascoltando la musica dal
vivo.
I componenti adottati sono brevettati e frut-
to della più sofisticata tecnologia, ma al tem-
po stesso sono di facile ed intuitivo aziona-
mento, che permette anche ai meno esper-
ti di usare al meglio l’impianto.Informazioni tecniche
Il sistema è costituito da:
– n° 2 altoparlanti tweeter della poten-
za di 50 W max. ciascuno, posizionati al-
l’estremità della plancia;
– n° 2 altoparlanti mid-woofer diametro
165 mm della potenza di 90 W max. cia-
scuno, posizionati nelle porte anteriori, pro-
gettati per la migliore riproduzionedelle fre-
quenze medio-basse;
– n° 2 altoparlanti tweeter posteriori del-
la potenza di 50 W max. ciascuno, posi-
zionati nelle porte posteriori;
– n° 2 altoparlanti mid-woofer diametro
165 mm della potenza di 90 W max. cia-
scuno, posizionati nelle porte posteriori, pro-
gettati per la migliore riproduzione delle fre-
quenze medio-basse.– n° 1 altoparlante mid-tweeter (Center-
fill) diametro 80 mm della potenza di 50
W max., posizionato al centro plancia;
– n° 1 Sub-woofer (versioni Berlina) dia-
metro 250 mm della potenza di 200 W
max., posizionato su ripiano sottolunotto;
– n° 1 Bass-box reflex (versioni Sportwa-
gon) diametro 130 mm, della potenza di
200 W max. posizionato nel bagagliaio;
– Amplificatore di potenza audio a 6 ca-
nali indipendenti, posizionato su ripiano sot-
tolunotto per il pilotaggio di tutti gli alto-
parlanti della vettura.
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 298

299
AUTORADIO

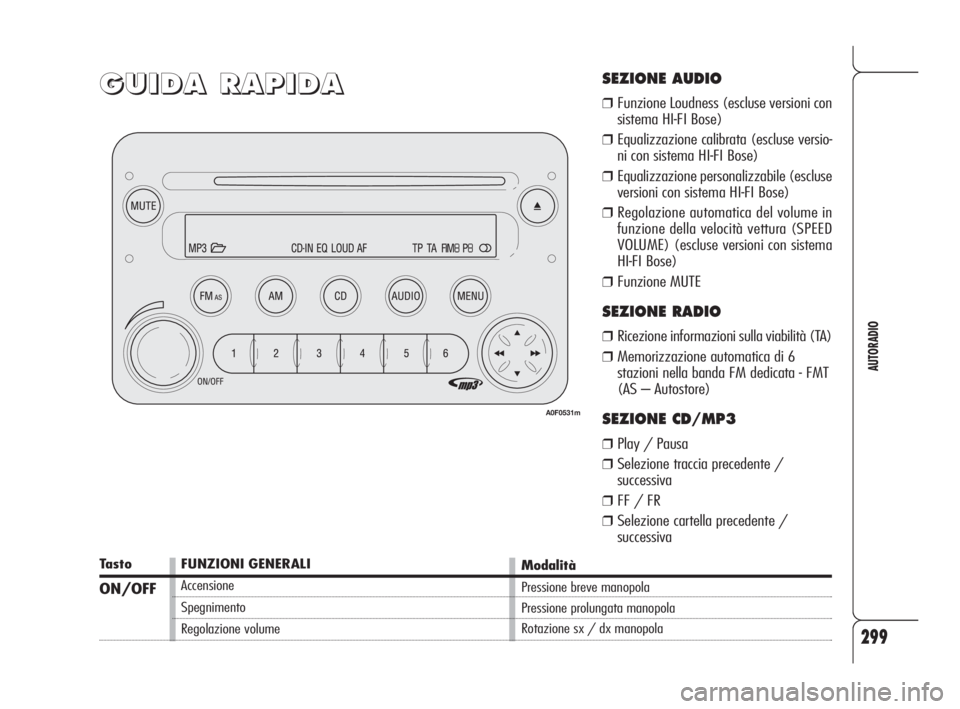

G G
U U
I I
D D
A A
R R
A A
P P
I I
D D
A ASEZIONE AUDIO
❒Funzione Loudness (escluse versioni con
sistema HI-FI Bose)
❒Equalizzazione calibrata (escluse versio-
ni con sistema HI-FI Bose)
❒Equalizzazione personalizzabile (escluse
versioni con sistema HI-FI Bose)
❒Regolazione automatica del volume in
funzione della velocità vettura (SPEED
VOLUME) (escluse versioni con sistema
HI-FI Bose)
❒Funzione MUTE
SEZIONE RADIO
❒Ricezione informazioni sulla viabilità (TA)
❒Memorizzazione automatica di 6
stazioni nella banda FM dedicata - FMT
(AS – Autostore)
SEZIONE CD/MP3
❒Play / Pausa
❒Selezione traccia precedente /
successiva
❒FF / FR
❒Selezione cartella precedente /
successiva
A0F0531m
Tasto
ON/OFF
Modalità
Pressione breve manopola
Pressione prolungata manopola
Rotazione sx / dx manopola FUNZIONI GENERALI
Accensione
Spegnimento
Regolazione volume
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 299

300
AUTORADIO

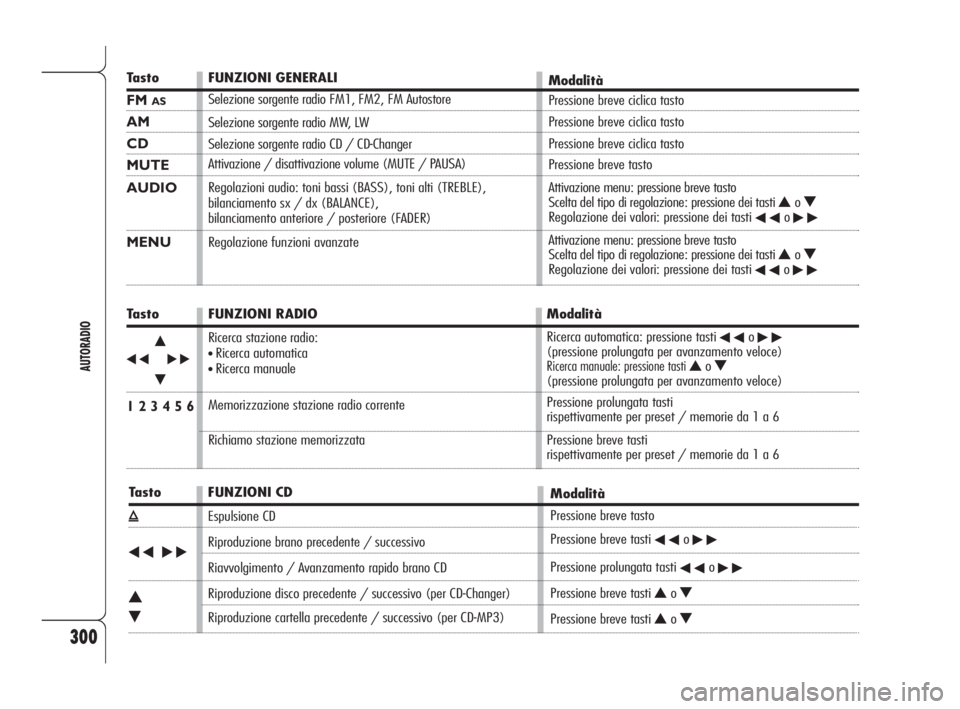

Tasto
FM AS
AM
CD
MUTE
AUDIO
MENU
Tasto
÷N
˜
O
1 2 3 4 5 6
Tasto
ı
÷˜
N
O
FUNZIONI GENERALI
Selezione sorgente radio FM1, FM2, FM Autostore
Selezione sorgente radio MW, LW
Selezione sorgente radio CD / CD-Changer
Attivazione / disattivazione volume (MUTE / PAUSA)
Regolazioni audio: toni bassi (BASS), toni alti (TREBLE),
bilanciamento sx / dx (BALANCE),
bilanciamento anteriore / posteriore (FADER)
Regolazione funzioni avanzateModalità
Pressione breve ciclica tasto
Pressione breve ciclica tasto
Pressione breve ciclica tasto
Pressione breve tasto
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti
NoORegolazione dei valori: pressione dei tasti ÷o˜
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti NoORegolazione dei valori: pressione dei tasti÷o˜
FUNZIONI RADIO
Ricerca stazione radio:
•Ricerca automatica
•Ricerca manuale
Memorizzazione stazione radio corrente
Richiamo stazione memorizzataModalità
Ricerca automatica: pressione tasti
÷o˜(pressione prolungata per avanzamento veloce)Ricerca manuale: pressione tasti NoO(pressione prolungata per avanzamento veloce)
Pressione prolungata tasti
rispettivamente per preset / memorie da 1 a 6
Pressione breve tasti
rispettivamente per preset / memorie da 1 a 6
FUNZIONI CD
Espulsione CD
Riproduzione brano precedente / successivo
Riavvolgimento / Avanzamento rapido brano CD
Riproduzione disco precedente / successivo (per CD-Changer)
Riproduzione cartella precedente / successivo (per CD-MP3)Modalità
Pressione breve tasto
Pressione breve tasti
÷o˜
Pressione prolungata tasti ÷o˜
Pressione breve tasti NoO
Pressione breve tasti NoO
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 300

301
AUTORADIO

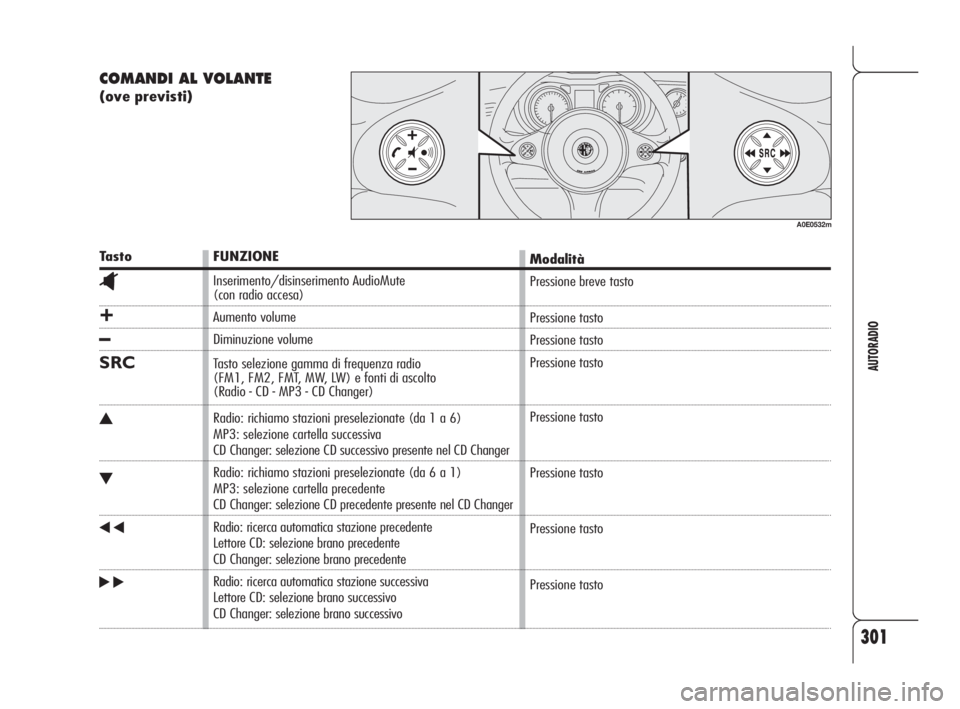

COMANDI AL VOLANTE
(ove previsti)
Tasto
^
+
–
SRC
N
O
÷
˜
FUNZIONE
Inserimento/disinserimento AudioMute
(con radio accesa)
Aumento volume
Diminuzione volume
Tasto selezione gamma di frequenza radio
(FM1, FM2, FMT, MW, LW) e fonti di ascolto
(Radio - CD - MP3 - CD Changer)
Radio: richiamo stazioni preselezionate (da 1 a 6)
MP3: selezione cartella successiva
CD Changer: selezione CD successivo presente nel CD Changer
Radio: richiamo stazioni preselezionate (da 6 a 1)
MP3: selezione cartella precedente
CD Changer: selezione CD precedente presente nel CD Changer
Radio: ricerca automatica stazione precedente
Lettore CD: selezione brano precedente
CD Changer: selezione brano precedente
Radio: ricerca automatica stazione successiva
Lettore CD: selezione brano successivo
CD Changer: selezione brano successivoModalità
Pressione breve tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
A0E0532m
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 301

302
AUTORADIO
Sui CD multimedia oltre al-
le tracce audio sono regi-
strate anche tracce di dati.
La riproduzione di un tale CD può
provocare fruscii ad un volume ta-
le da compromettere la sicurezza
stradale, nonché provocare danni
agli stadi finali ed agli altoparlan-
ti.
Sezione CD MP3
❒Funzione MP3-Info (ID3-TAG);
❒Selezione cartella (precedente/successi-
va);
❒Selezione brano (avanti/indietro);
❒Avanzamento veloce (avanti/indietro)
dei brani;
❒Funzione MP3 Display: visualizzazione
nome cartella, informazioni ID3-TAG, tem-
po trascorso dall’inizio del brano, nome
del file);
❒Lettura CD audio o dati, CD-R e CD-RW.
Sezione audio
❒Funzione Mute/Pause;
❒Funzione Soft Mute;
❒Funzione Loudness (escluse versioni con
sistema HI-FI Bose);
❒Equalizzatore grafico a 7 bande (escluse
versioni con sistema HI-FI Bose);
❒Regolazione separata toni bassi/acuti;
❒Bilanciamento canali destro/sinistro. Sezione CD
❒Selezione diretta del disco;
❒Selezione brano (avanti/indietro);
❒Avanzamento veloce (avanti/indietro)
dei brani;
❒Funzione CD Display: visualizzazione no-
me disco/tempo trascorso dall’inizio del
brano;
❒Lettura CD audio, CD-R e CD-RW.

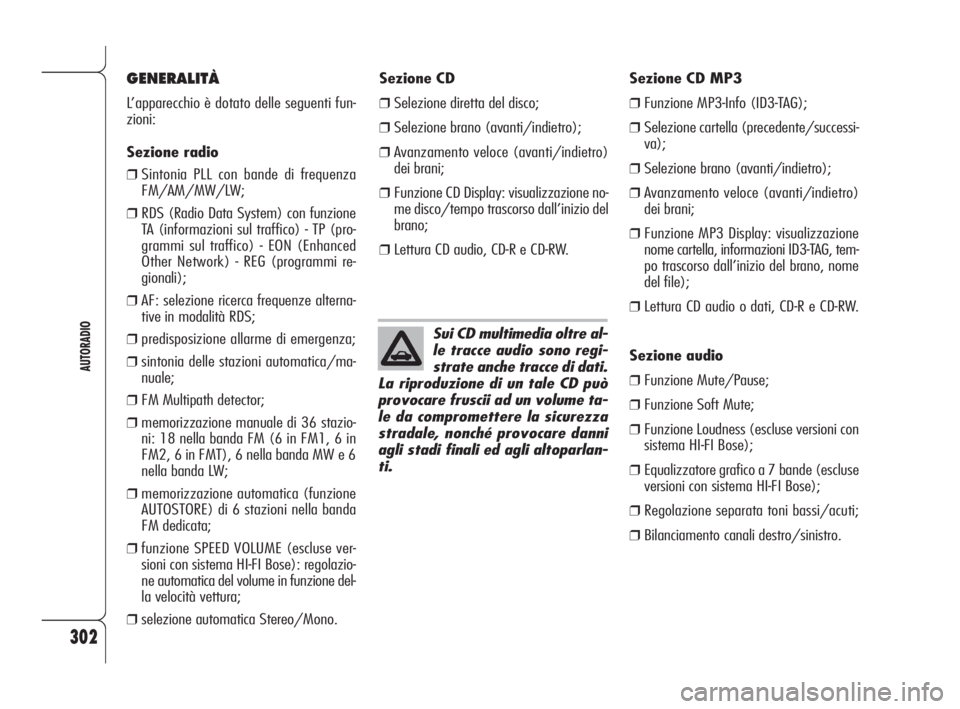

GENERALITÀ
L’apparecchio è dotato delle seguenti fun-
zioni:
Sezione radio
❒Sintonia PLL con bande di frequenza
FM/AM/MW/LW;
❒RDS (Radio Data System) con funzione
TA (informazioni sul traffico) - TP (pro-
grammi sul traffico) - EON (Enhanced
Other Network) - REG (programmi re-
gionali);
❒AF: selezione ricerca frequenze alterna-
tive in modalità RDS;
❒predisposizione allarme di emergenza;
❒sintonia delle stazioni automatica/ma-
nuale;
❒FM Multipath detector;
❒memorizzazione manuale di 36 stazio-
ni: 18 nella banda FM (6 in FM1, 6 in
FM2, 6 in FMT), 6 nella banda MW e 6
nella banda LW;
❒memorizzazione automatica (funzione
AUTOSTORE) di 6 stazioni nella banda
FM dedicata;
❒funzione SPEED VOLUME (escluse ver-
sioni con sistema HI-FI Bose): regolazio-
ne automatica del volume in funzione del-
la velocità vettura;
❒selezione automatica Stereo/Mono.
293-318 Alfa 159 ITA 4-06-2008 9:26 Pagina 302
