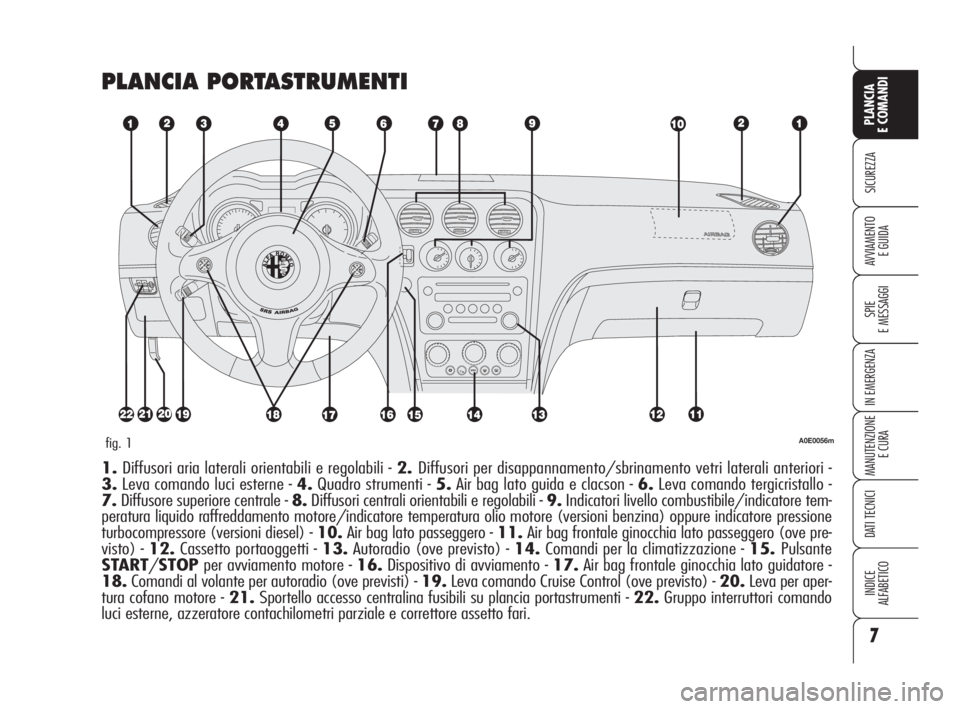

PLANCIA PORTASTRUMENTI
A0E0056mfig. 1
1.Diffusori aria laterali orientabili e regolabili - 2.Diffusori per disappannamento/sbrinamento vetri laterali anteriori -
3.Leva comando luci esterne - 4.Quadro strumenti - 5.Air bag lato guida e clacson - 6.Leva comando tergicristallo -
7.Diffusore superiore centrale - 8.Diffusori centrali orientabili e regolabili - 9.Indicatori livello combustibile/indicatore tem-
peratura liquido raffreddamento motore/indicatore temperatura olio motore (versioni benzina) oppure indicatore pressione
turbocompressore (versioni diesel) - 10.Air bag lato passeggero - 11.Air bag frontale ginocchia lato passeggero (ove pre-
visto) - 12.Cassetto portaoggetti - 13.Autoradio (ove previsto) - 14.Comandi per la climatizzazione - 15.Pulsante
START/STOPper avviamento motore - 16.Dispositivo di avviamento - 17.Air bag frontale ginocchia lato guidatore -
18.Comandi al volante per autoradio (ove previsti) - 19.Leva comando Cruise Control (ove previsto) - 20.Leva per aper-
tura cofano motore - 21.Sportello accesso centralina fusibili su plancia portastrumenti - 22.Gruppo interruttori comando
luci esterne, azzeratore contachilometri parziale e correttore assetto fari.
001-045 Alfa 159 ITA 4-06-2008 9:14 Pagina 7

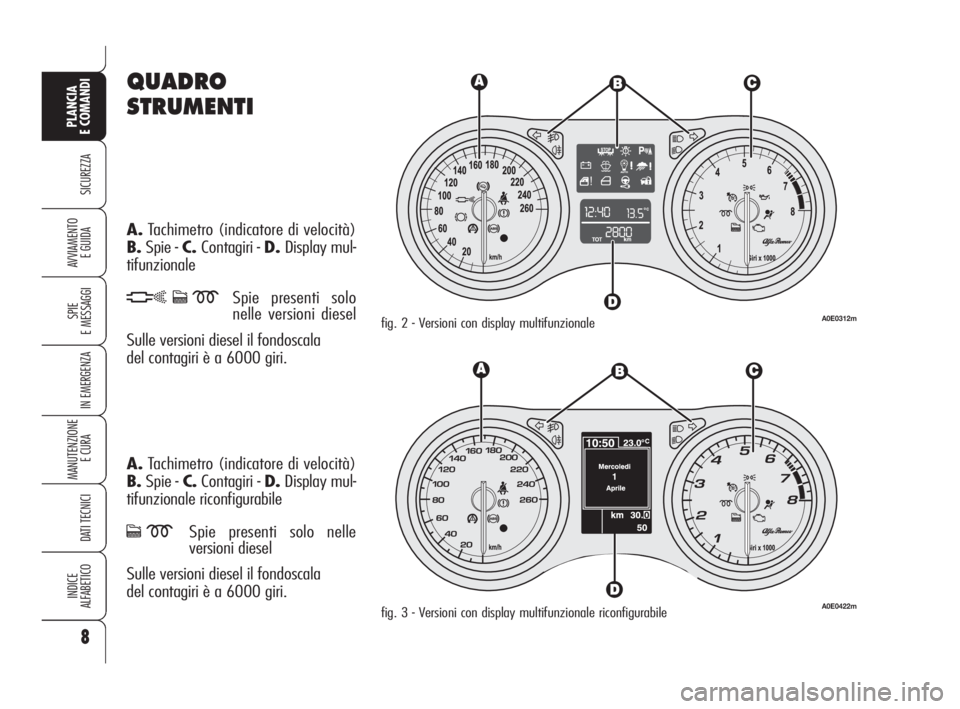

QUADRO
