2009 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

199
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDALuci abbaglianti
(lampade alogene)
Su alcune versioni è installato uno spe-
ciale depressore servofreno che neces-
sita rimuovere, per poter sostituire la
lampada alogena del proiettore abba-
gliante sinistro. Il depressore è ubicato
accanto al cestello batteria (fig. 25).

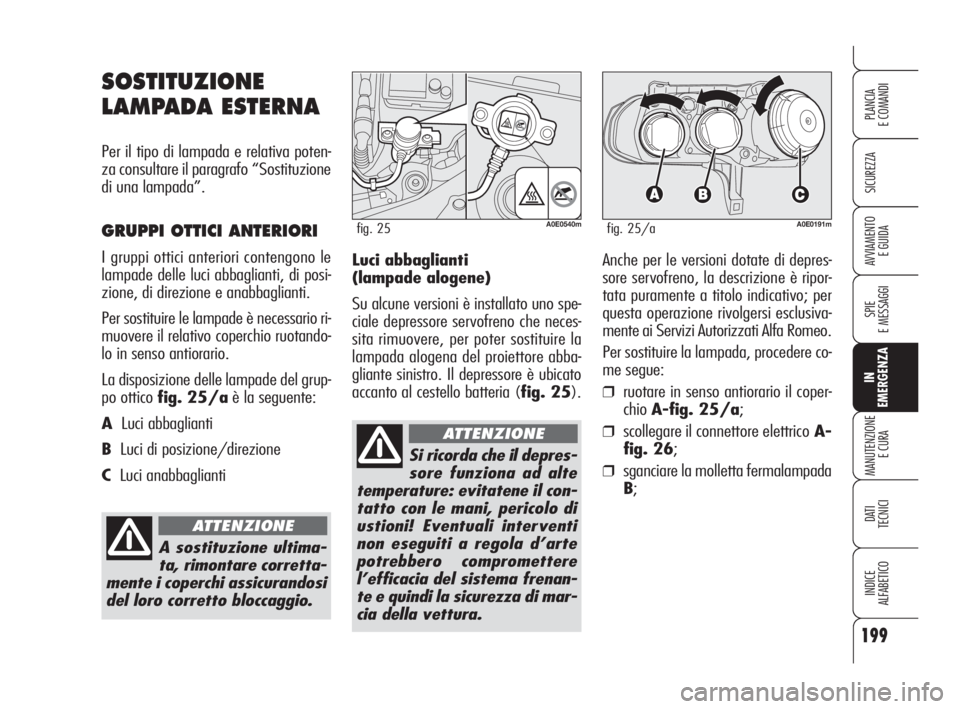

SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada”.
GRUPPI OTTICI ANTERIORI
I gruppi ottici anteriori contengono le
lampade delle luci abbaglianti, di posi-
zione, di direzione e anabbaglianti.
Per sostituire le lampade è necessario ri-
muovere il relativo coperchio ruotando-
lo in senso antiorario.
La disposizione delle lampade del grup-
po ottico fig. 25/aè la seguente:
ALuci abbaglianti
BLuci di posizione/direzione
CLuci anabbaglianti
A0E0191mfig. 25/a
A sostituzione ultima-
ta, rimontare corretta-
mente i coperchi assicurandosi
del loro corretto bloccaggio.
ATTENZIONE
Anche per le versioni dotate di depres-
sore servofreno, la descrizione è ripor-
tata puramente a titolo indicativo; per
questa operazione rivolgersi esclusiva-
mente ai Servizi Autorizzati Alfa Romeo.
Per sostituire la lampada, procedere co-
me segue:
❒ruotare in senso antiorario il coper-
chioA-fig. 25/a;
❒scollegare il connettore elettricoA-
fig. 26;
❒sganciare la molletta fermalampada
B;
Si ricorda che il depres-
sore funziona ad alte
temperature: evitatene il con-
tatto con le mani, pericolo di
ustioni! Eventuali interventi
non eseguiti a regola d’arte
potrebbero compromettere
l’efficacia del sistema frenan-
te e quindi la sicurezza di mar-
cia della vettura.
ATTENZIONE
A0E0540mfig. 25
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 199

Luci di posizione
Per sostituire la lampada, procedere co-
me segue:
❒ruotare in senso antiorario il coper-
chioB-fig. 25;
❒agire sulla linguetta A-fig. 27,
estrarre la lampada e sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro;
❒rimontare correttamente il coperchio
di protezione.
200
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0193mfig. 27A0E0194mfig. 28
Indicatori di direzione anteriori
Per sostituire la lampada, procedere come
segue:
❒ruotare in senso antiorario il coperchio
B-fig. 25;
❒ruotare in senso antiorario il porta-
lampadaA-fig. 28, estrarre la lam-
pada e sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posiziona-
mento della lampada visionando dal-
l’esterno il faro;
❒rimontare correttamente il coperchio
di protezione.
A0E0223mfig. 26
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada quindi
riagganciare la molletta fermalam-
padaB-fig. 26;
❒ricollegare il connettore elettrico A;
❒rimontare correttamente il coperchio
di protezione.
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 200

201
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0192mfig. 29

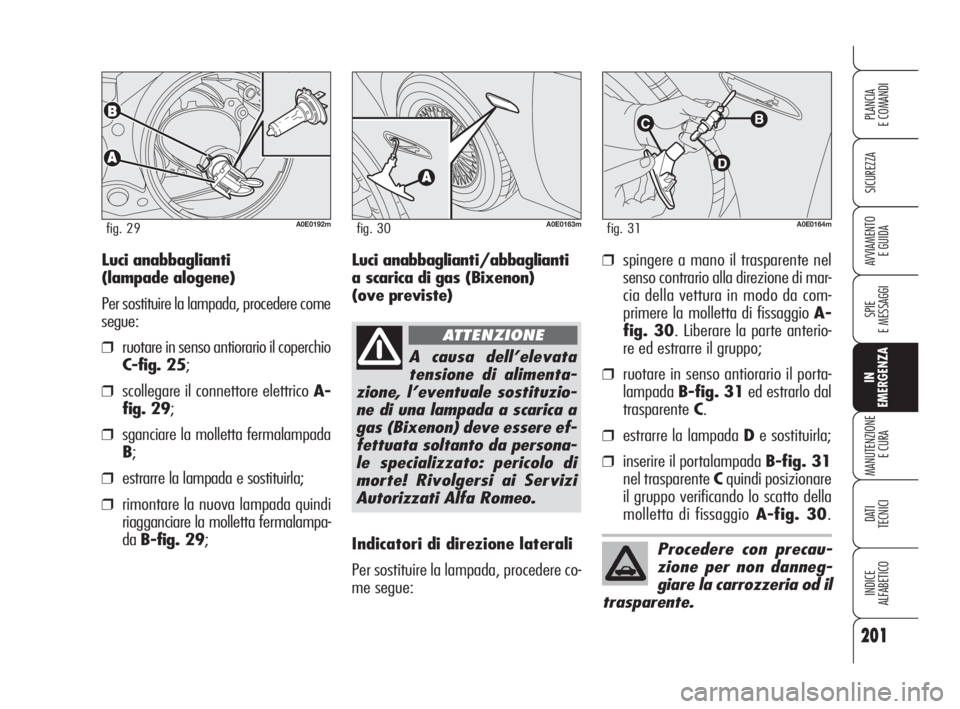

Luci anabbaglianti
(lampade alogene)
Per sostituire la lampada, procedere come
segue:
❒ruotare in senso antiorario il coperchio
C-fig. 25;
❒scollegare il connettore elettrico A-
fig. 29;
❒sganciare la molletta fermalampada
B;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada quindi
riagganciare la molletta fermalampa-
daB-fig. 29;
❒spingere a mano il trasparente nel
senso contrario alla direzione di mar-
cia della vettura in modo da com-
primere la molletta di fissaggio A-
fig. 30. Liberare la parte anterio-
re ed estrarre il gruppo;
❒ruotare in senso antiorario il porta-
lampadaB-fig. 31ed estrarlo dal
trasparenteC.
❒estrarre la lampada De sostituirla;
❒inserire il portalampada B-fig. 31
nel trasparente Cquindi posizionare
il gruppo verificando lo scatto della
molletta di fissaggioA-fig. 30.
A0E0163mfig. 30A0E0164mfig. 31
Procedere con precau-
zione per non danneg-
giare la carrozzeria od il
trasparente.
A causa dell’elevata
tensione di alimenta-
zione, l’eventuale sostituzio-
ne di una lampada a scarica a
gas (Bixenon) deve essere ef-
fettuata soltanto da persona-
le specializzato: pericolo di
morte! Rivolgersi ai Servizi
Autorizzati Alfa Romeo.
ATTENZIONE
Luci anabbaglianti/abbaglianti
a scarica di gas (Bixenon)
(ove previste)
Indicatori di direzione laterali
Per sostituire la lampada, procedere co-
me segue:
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 201

Luci retromarcia/retronebbia
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒ruotare il dispositivoA-fig. 33 in
modo da aprire lo sportello B;
❒abbassare lo sportello ed estrarre il
gruppo portalampade agendo sulle
linguette di ritegno C-fig. 34;
GRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le
lampade delle luci di retromarcia, luci re-
tronebbia, indicatori di direzione, luci
di posizione, luci targa, luci stop e luci
di arresto supplementare (3°stop).
202
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0165mfig. 33A0E0166mfig. 34
Luci fendinebbia fig. 32
(ove previste)
AVVERTENZAPer la sostituzione della
lampada delle luci fendinebbia e per la re-
golazione dei proiettori rivolgersi ai Servizi
Autorizzati Alfa Romeo.
A0E0196mfig. 32
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 202

❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario fig.
35:
D:lampada luce retromarcia su fanale
lato passeggero o lato destro;
D:lampada luce retronebbia su fanale
lato guida o lato sinistro
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno C-
fig. 34;
❒richiudere lo sportelloB-fig. 33.
203
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0167mfig. 35A0E0170mfig. 37

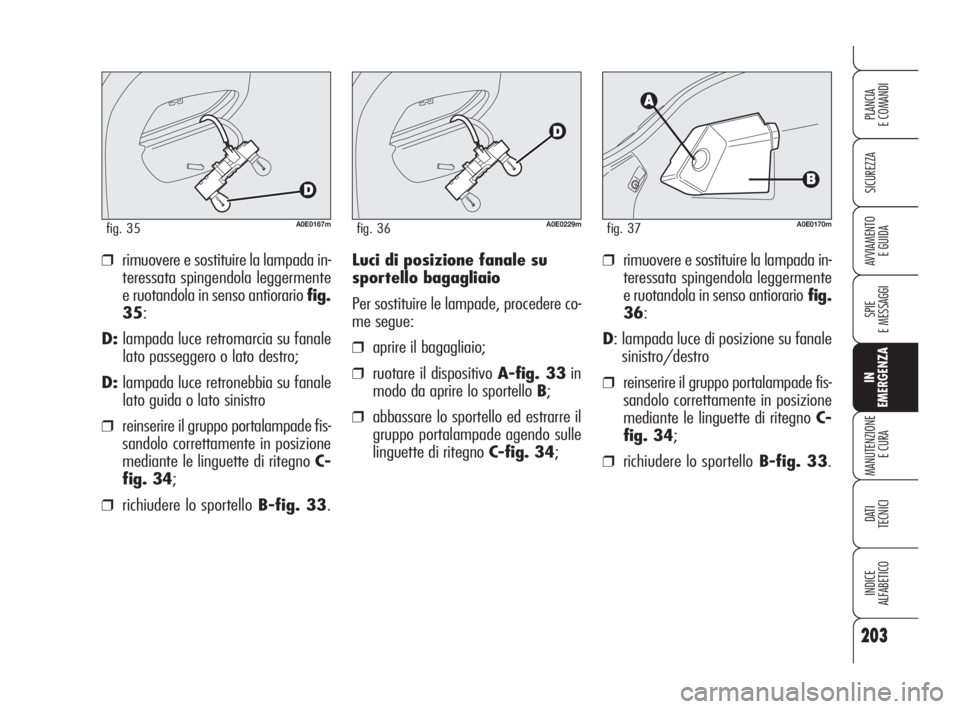

Luci di posizione fanale su
sportello bagagliaio
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒ruotare il dispositivo A-fig. 33in
modo da aprire lo sportello B;
❒abbassare lo sportello ed estrarre il
gruppo portalampade agendo sulle
linguette di ritegno C-fig. 34;
A0E0229mfig. 36
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorariofig.
36:
D: lampada luce di posizione su fanale
sinistro/destro
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno C-
fig. 34;
❒richiudere lo sportelloB-fig. 33.
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 203

❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario fig.
39:
Elampada luce posizione/arresto;
Flampada luce direzione.
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno D-
fig. 38;
❒rimontare il coperchio di protezione
B-fig. 37ed avvitare la vite A.Luci targa
Per sostituire le lampade, procedere co-
me segue:
❒agire con un cacciavite a lama piatta
e protetto con un panno morbido sul di-
spositivoA-fig. 40per estrarre il grup-
poB;
❒estrarre il portalampadaC-fig. 41
facendolo ruotare leggermente e so-
stituire la lampada Dinserita a pres-
sione.
204
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0041mfig. 39A0E0168mfig. 40

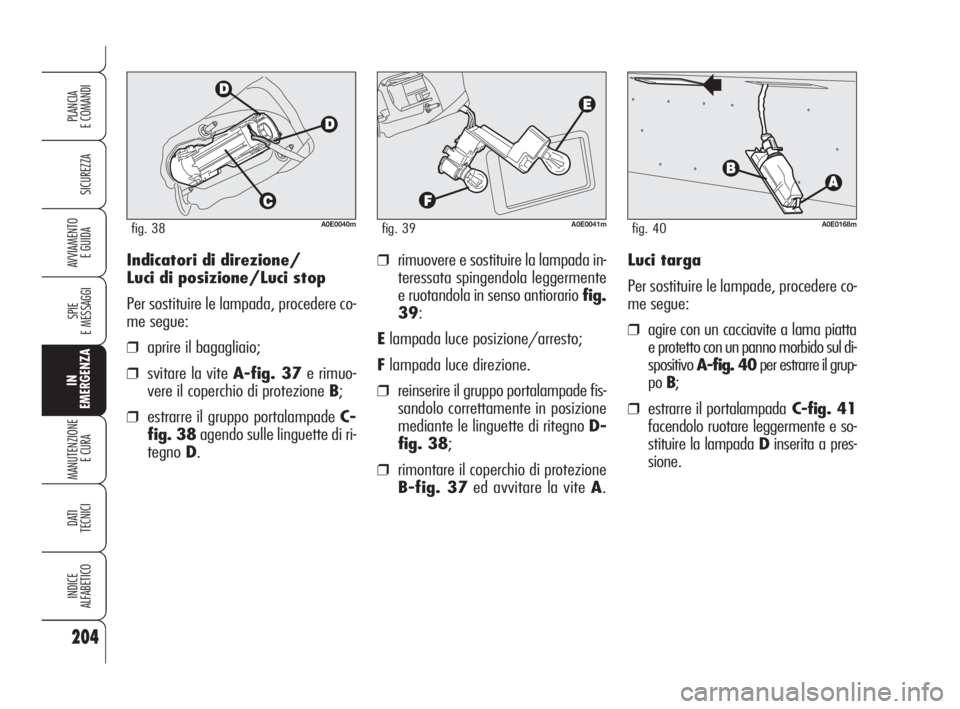

Indicatori di direzione/
Luci di posizione/Luci stop
Per sostituire le lampada, procedere co-
me segue:
❒aprire il bagagliaio;
❒svitare la vite A-fig. 37e rimuo-
vere il coperchio di protezione B;
❒estrarre il gruppo portalampade C-
fig. 38agendo sulle linguette di ri-
tegnoD.
A0E0040mfig. 38
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 204

Luci di arresto supplementare
(3° stop)
Per la sostituzione delle lampade delle
luci 3° stop rivolgersi ai Servizi Auto-
rizzati Alfa Romeo.
205
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0169mfig. 41

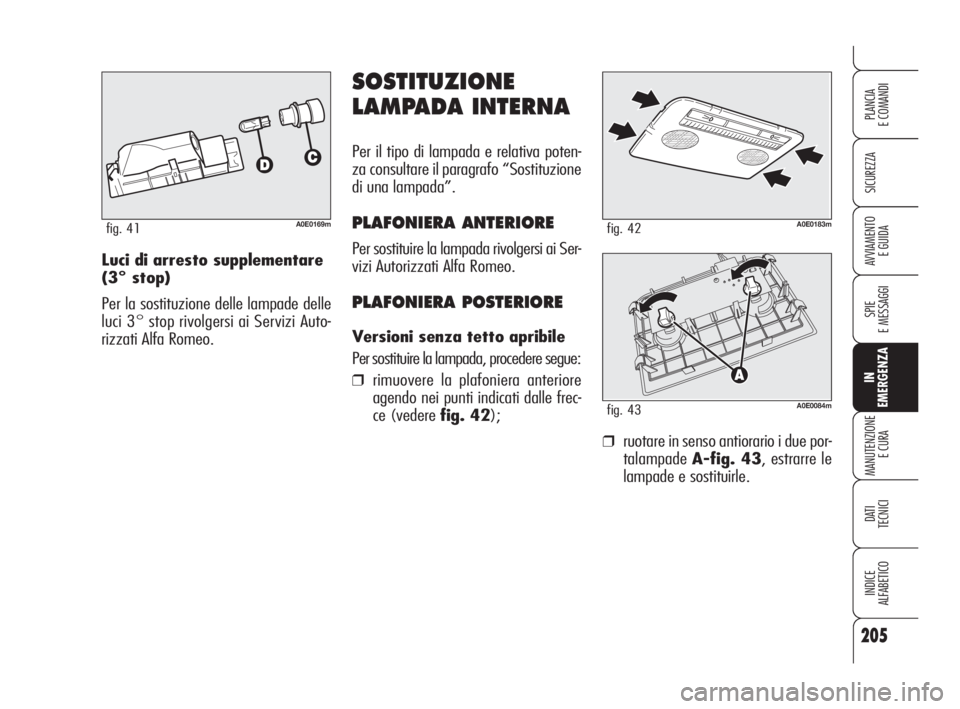

SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada”.
PLAFONIERA ANTERIORE
Per sostituire la lampada rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire la lampada, procedere segue:
❒rimuovere la plafoniera anteriore
agendo nei punti indicati dalle frec-
ce (vedere fig. 42);
A0E0183mfig. 42
A0E0084mfig. 43
❒ruotare in senso antiorario i due por-
talampadeA-fig. 43, estrarre le
lampade e sostituirle.
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 205

Versioni con tetto apribile
Per sostituire le lampade, procedere co-
me segue:
❒estrarre la plafoniera A-fig. 44
agendo nel punto indicato dalla frec-
cia;
❒sostituire la lampada B-fig. 45
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi.
206
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0098mfig. 44A0E0099mfig. 45
PLAFONIERE SPECCHIETTI DI
CORTESIA (ove previste)
Per sostituire le lampade, procedere se-
gue:
❒aprire la copertura A-fig. 46del-
lo specchietto;
❒rimuovere la plafoniera Bfacendo
leva nei punti indicati dalle frecce;
A0E0118mfig. 46
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 206
