2009 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

263
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
PRESTAZIONI

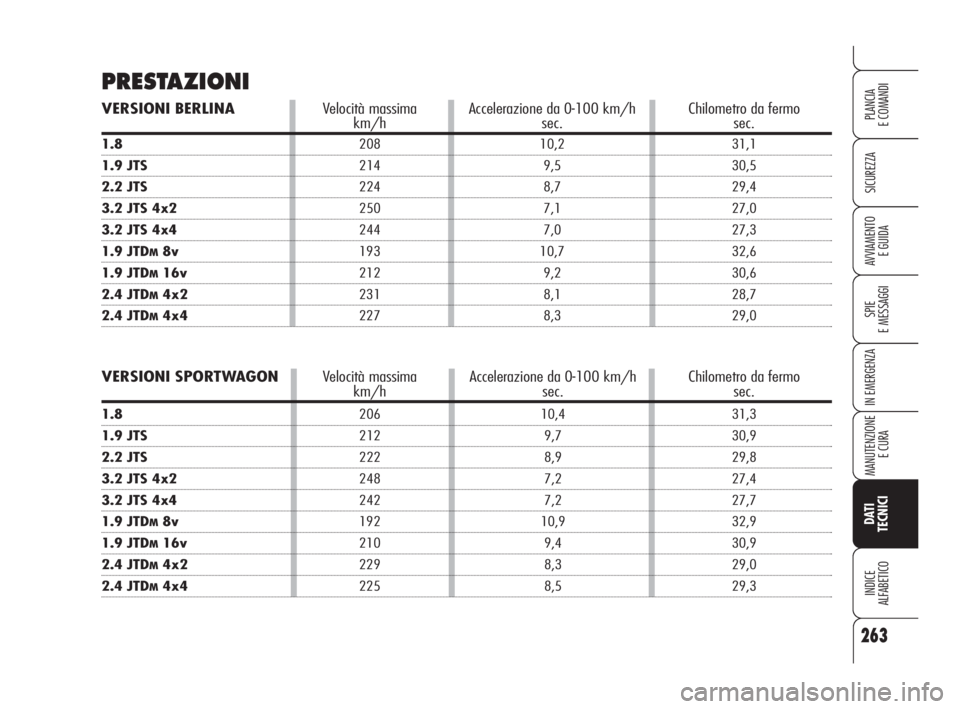

VERSIONI BERLINAVelocità massima Accelerazione da 0-100 km/h Chilometro da fermokm/h sec. sec.
1.8208 10,2 31,1
1.9 JTS214 9,5 30,5
2.2 JTS224 8,7 29,4
3.2 JTS 4x2250 7,1 27,0
3.2 JTS 4x4244 7,0 27,3
1.9 JTDM8v193 10,7 32,6
1.9 JTDM16v212 9,2 30,6
2.4 JTDM4x2231 8,1 28,7
2.4 JTDM4x4227 8,3 29,0
VERSIONI SPORTWAGONVelocità massima Accelerazione da 0-100 km/h Chilometro da fermokm/h sec. sec.
1.8206 10,4 31,3
1.9 JTS212 9,7 30,9
2.2 JTS222 8,9 29,8
3.2 JTS 4x2248 7,2 27,4
3.2 JTS 4x4242 7,2 27,7
1.9 JTDM8v192 10,9 32,9
1.9 JTDM16v210 9,4 30,9
2.4 JTDM4x2229 8,3 29,0
2.4 JTDM4x4225 8,5 29,3
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 263

PESI (kg)
Versioni Berlina
Peso a vuoto (con tutti i
liquidi, serbatoio
carburante riempito al
90% e senza optional)
Peso max ammesso (*)
– asse anteriore
– asse posteriore
– totale
Carico utile compreso
il conducente (**)
Carichi trainabili
Carico massimo
sulla sfera
Carico massimo
sul tetto
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
pesi ammessi.
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguen-
temente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
2.2 JTS
1445
1100
1050
1995
550
1500
75
50
3.2 JTS
4x2
1540
1220
1050
2090
550
1700
75
50
1.9
JTD
M8v
1480
1150
1050
2030
550
1500
75
50
1.9
JTD
M16v
1490
1150
1050
2040
550
1500
75
50
2.4 JTDM
4x2
1585
1220
1050
2135
550
1500
75
50
1.9 JTS
1435
1100
1050
1985
550
1500
75
50
264
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
PESI
1.8
1385
1100
1050
1935
550
1400
75
50
2.4 JTDM
4x4
1645
1220
1050
2195
550
1500
75
50
3.2 JTS
4x4
1610
1220
1050
2160
550
1700
75
50
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 264

PESI (kg)
Versioni
Sportwagon
Peso a vuoto (con tutti i
liquidi, serbatoio
carburante riempito al
90% e senza optional)
Peso max ammesso (*)
– asse anteriore
– asse posteriore
– totale
Carico utile compreso
il conducente (**)
Carichi trainabili
Carico massimo
sulla sfera
Carico massimo
sul tetto (***)
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
pesi ammessi.
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguen-
temente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Barre portatutto Lineaccessori Alfa Romeo, portata massima: 50 kg.
1.9 JTS
1485
1100
1050
2035
550
1500
75
80
2.2 JTS
1495
1100
1050
2045
550
1500
75
80
3.2 JTS
4x2
1590
1220
1050
2140
550
1800
75
80
1.9
JTD
M8v
1530
1150
1050
2080
550
1500
75
80
1.9
JTD
M16v
1540
1150
1050
2090
550
1500
75
80
2.4 JTDM
4x2
1635
1220
1050
2185
550
1500
75
80
265
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
1.8
1435
1100
1050
1985
550
1400
75
80
2.4 JTDM
4x4
1695
1220
1100
2245
550
1500
75
80
3.2 JTS
4x4
1660
1220
1100
2210
550
1800
75
80
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 265

Combustibili prescritti
Prodotti e lubrificanti
originali
●Benzina Verde senza
piombo non inferiore
a 95 R.O.N.
(Specifica EN228)
❍Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua
e liquido
PARAFLU UP al 50%(
▲)
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(Õ) TUTELA
MULTIAXLE
Miscela di acqua e liquido
TUTELA
PROFESSIONAL SC 35
1.9 JTDM8v
70❍10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●10●
8,15
5,4
■
2,3
6,0
3.2 JTS
2,4 JTDM210 CV
4x4
70●10●
10,3
5,4
■
2,8 (Õ)
6,0

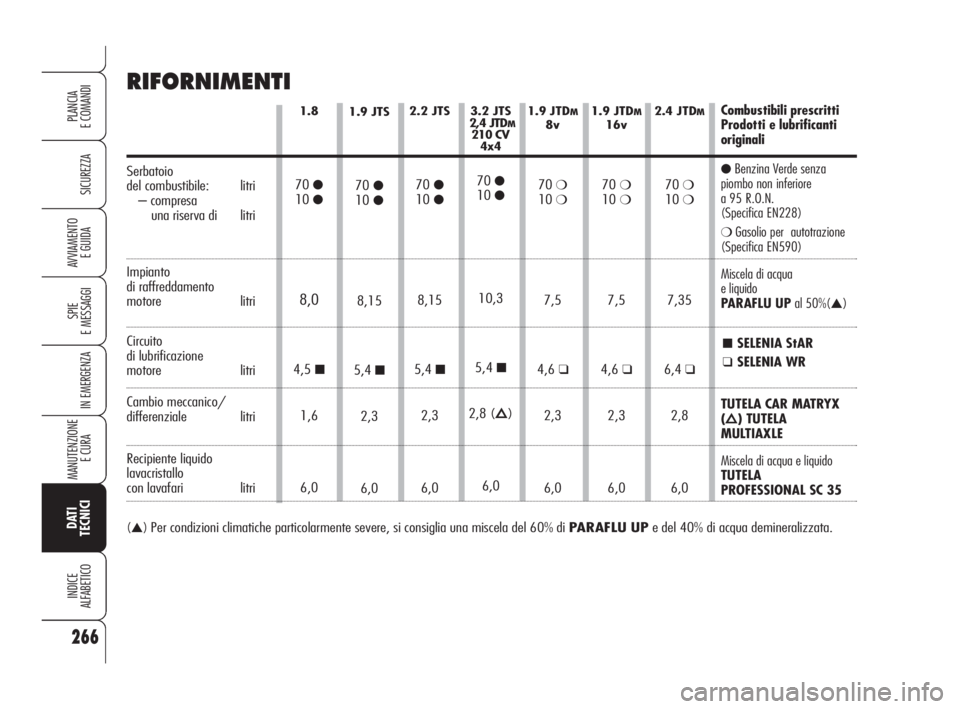

RIFORNIMENTI
1.8
70●10●
8,0
4,5■
1,6
6,0
(▲)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UPe del 40% di acqua demineralizzata.
Serbatoio
del combustibile: litri
– compresa
una riserva di litri
Impianto
di raffreddamento
motore litri
Circuito
di lubrificazione
motore litri
Cambio meccanico/
differenziale litri
Recipiente liquido
lavacristallo
con lavafari litri
266
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 266

Lubrificante con base sintetica di gradazione SAE 5W-40
QualificazioneFIAT 9.55535-H2.
Lubrificante con base sintetica di gradazione SAE 5W-40
QualificazioneFIAT 9.55535-N2.SELENIA StAR
Contractual Technical
Reference N° F216.D05
SELENIA WR
Contractual Technical
Reference N° F515.D06Secondo Piano di
Manutenzione
Programmata
Secondo Piano di
Manutenzione
Programmata
Per le motorizzazioni diesel, in casi di emergenza ove non siano disponibili i prodotti originali, sono accettati lubrificanti con prestazioni minime
ACEA B4; in questo caso non sono garantite le prestazioni ottimali del motore e se ne raccomanda appena possibile la sostituzione con i lubrifi-
canti consigliati presso i Servizi Autorizzati Alfa Romeo.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA A3 e ACEA B4 potrebbe causare danni al motore non coperti da garanzia.
Per condizioni climatiche particolarmente rigide richiedere ai Servizi Autorizzati Alfa Romeo il prodotto appropriato della gammaSelenia.
267
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

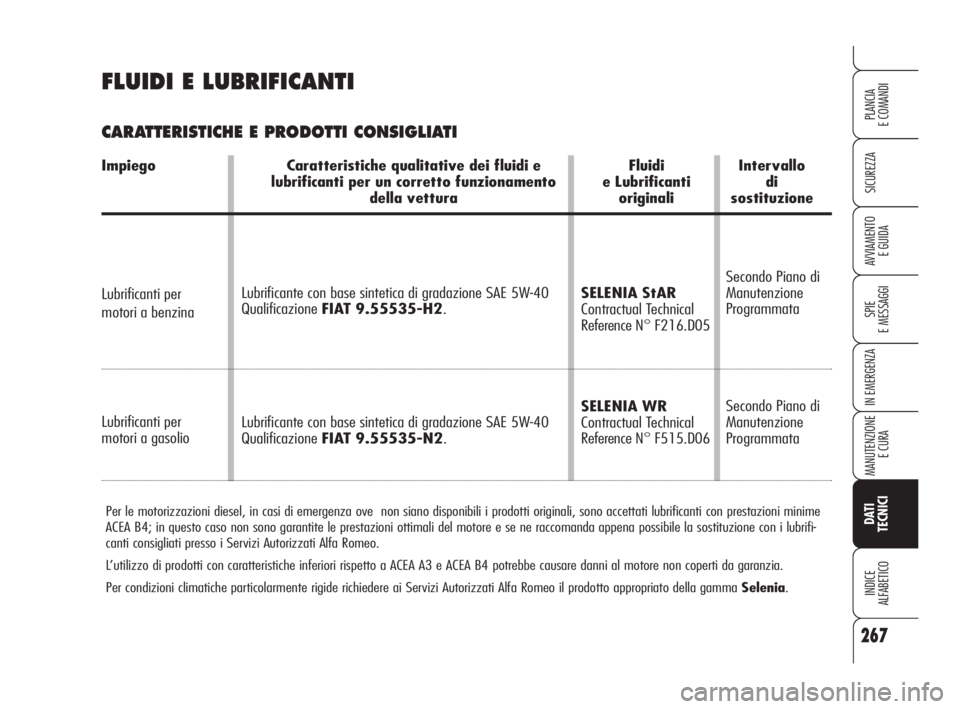

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi e Fluidi Intervallo
lubrificanti per un corretto funzionamento e Lubrificanti di
della vettura originali sostituzione
Lubrificanti per
motori a benzina
Lubrificanti per
motori a gasolio
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 267

Liquido per
lavacristallo/
lavafari Protettivo per
radiatoriLiquido per freni
268
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Lubrificante sintetico di gradazione SAE 75W-85.
Supera le specifiche API GL 4.
QualificazioneFIAT 9.55550-MZ1
Lubrificante sintetico di gradazione SAE 75W-85.
Supera la specifica API GL-5, ZF-TE ML 18.
QualificazioneFIAT 9.55550-DA3
Lubrificante per trasmissioni automatiche.
Supera la specifica “ATF DEXRON III”.
QualificazioneFIAT 9.55550-AG2.
Grasso al bisolfuro di molibdeno, per elevate temperature di
utilizzo. Consistenza NLGI 1-2.
QualificazioneFIAT 9.55580.
Grasso specifico per giunti omocinetici a basso coefficiente di
attrito. Consistenza NLGI 0-1.
QualificazioneFIAT 9.55580.
Fluido sintetico per impianti freno e frizione.
Supera le specifiche: FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704. Qualificazione FIAT 9.55597.
Protettivo con azione anticongelante di colore rosso a base di
glicole monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306.
QualificazioneFIAT 9.55523.
Additivo per gasolio con azione protettiva per motori Diesel
Miscela di alcoli e tensioattivi CUNA NC 956-11.
QualificazioneFIAT 9.55522.TUTELA CAR
MATRYX
Contractual Technical
Reference N° F108.F02
TUTELA
MULTIAXLE
Contractual Technical
Reference N° F426.E06
TUTELA GI/EContractual Technical
Reference N° F001.C94
TUTELA ALL STARContractual Technical
Reference N° F702.G07
TUTELA STAR 700Contractual Technical
Reference N° F701.C07
TUTELA TOP 4Contractual Technical
Reference N° F001.A93
PARAFLU UP (●)Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ARTContractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
Cambio e differenziali
meccanici
Differenziale posteriore
e gruppo rinvio
(versione 3.2 JTS 4x4
e 2.4 JTD
M4x4)
Servosterzo idraulico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Comandi idraulici
freni e frizione
Circuiti di raffreddamento
percentuale di impiego:
50% acqua
demineralizzata
50%
PARAFLU UP(❏)
Da miscelare al gasolio
(25 cc per 10 litri)
Da impiegarsi puro
o diluito negli impianti
tergilavacristalli
Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e Lubrificanti Applicazioni
per un corretto funzionamento della vettura originali
(●)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle prescritte.
(❏)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UPe del 40% di acqua demineralizzata.
Additivo per
il gasolio Lubrificanti
per la trasmissione
del moto
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 268

269
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
–ciclo extraurbano: viene effet-
tuata una guida che simula l’utilizzo di
circolazione extraurbana della vettura
con frequenti accelerazioni in tutte le
marce; la velocità di percorrenza varia
da 0 a 120 km/h;
–consumo combinato: viene de-
terminato con una ponderazione di cir-
ca il 37% del ciclo urbano e di circa il
63% del ciclo extraurbano.AVVERTENZA Tipologia di per-
corso, situazioni di traffico, con-
dizioni atmosferiche, stile di gui-
da, stato generale della vettura,
livello di allestimento/dotazio-
ni/accessori, utilizzo del clima-
tizzatore, carico della vettura,
presenza di portapacchi sul tet-
to, altre situazioni che penaliz-
zano la penetrazione aerodina-
mica o la resistenza all’avanza-
mento portano a valori di consu-

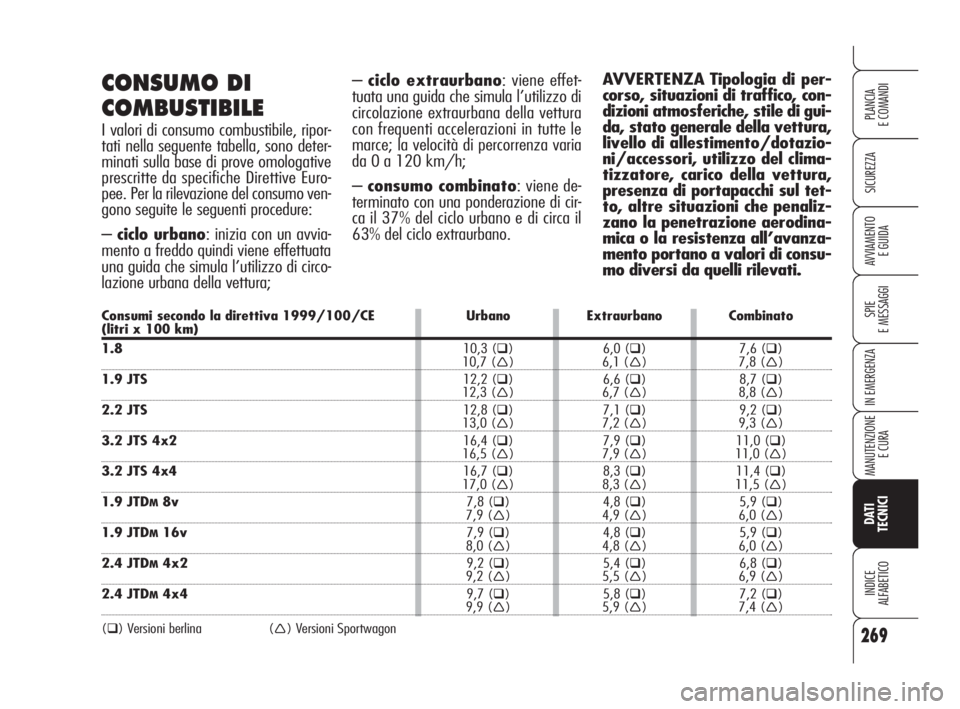

mo diversi da quelli rilevati.CONSUMO DI
COMBUSTIBILE
I valori di consumo combustibile, ripor-
tati nella seguente tabella, sono deter-
minati sulla base di prove omologative
prescritte da specifiche Direttive Euro-
pee. Per la rilevazione del consumo ven-
gono seguite le seguenti procedure:
–ciclo urbano: inizia con un avvia-
mento a freddo quindi viene effettuata
una guida che simula l’utilizzo di circo-
lazione urbana della vettura;
Consumi secondo la direttiva 1999/100/CE Urbano Extraurbano Combinato(litri x 100 km)
1.810,3 (
) 6,0 () 7,6 ()10,7 () 6,1 () 7,8 ()
1.9 JTS12,2 (
) 6,6 () 8,7 ()12,3 () 6,7 () 8,8 ()
2.2 JTS12,8 (
) 7,1 () 9,2 ()13,0 () 7,2 () 9,3 ()
3.2 JTS 4x216,4 (
) 7,9 () 11,0 ()16,5 () 7,9 () 11,0 ()
3.2 JTS 4x416,7 (
) 8,3 () 11,4 ()17,0 () 8,3 () 11,5 ()
1.9 JTD
M8v7,8 () 4,8 () 5,9 ()7,9 () 4,9 () 6,0 ()
1.9 JTD
M16v7,9 () 4,8 () 5,9 ()8,0 () 4,8 () 6,0 ()
2.4 JTD
M4x29,2 () 5,4 () 6,8 ()9,2 () 5,5 () 6,9 ()
2.4 JTD
M4x49,7 () 5,8 () 7,2 ()9,9 () 5,9 () 7,4 ()
(
) Versioni berlina () Versioni Sportwagon
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 269

270
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

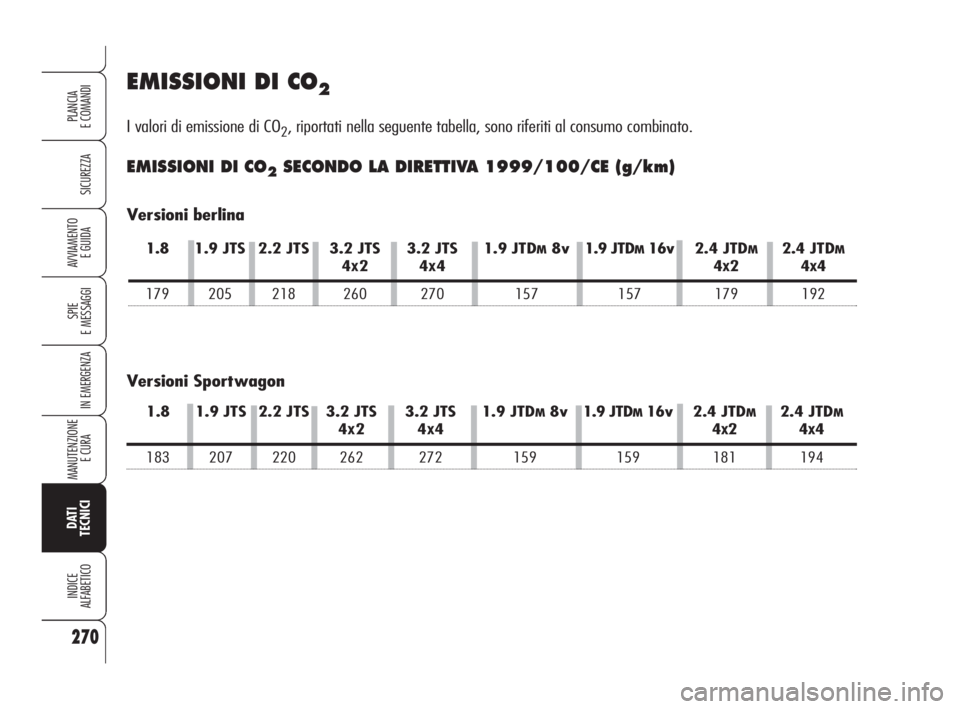

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
EMISSIONI DI CO2SECONDO LA DIRETTIVA 1999/100/CE (g/km)
Versioni berlina
Versioni Sportwagon
1.8 1.9 JTS 2.2 JTS 3.2 JTS 3.2 JTS 1.9 JTDM8v 1.9 JTDM16v 2.4 JTDM2.4 JTDM
4X24X44X24X4
179 205 218 260 270 157 157 179 192
1.8 1.9 JTS 2.2 JTS 3.2 JTS 3.2 JTS 1.9 JTD
M8v 1.9 JTDM16v 2.4 JTDM2.4 JTDM
4X24X44X24X4
183 207 220 262 272 159 159 181 194
249-270 Alfa 159 ITA 4-06-2008 9:23 Pagina 270
