2009.5 Peugeot 308 SW BL Handleiding (in Dutch)

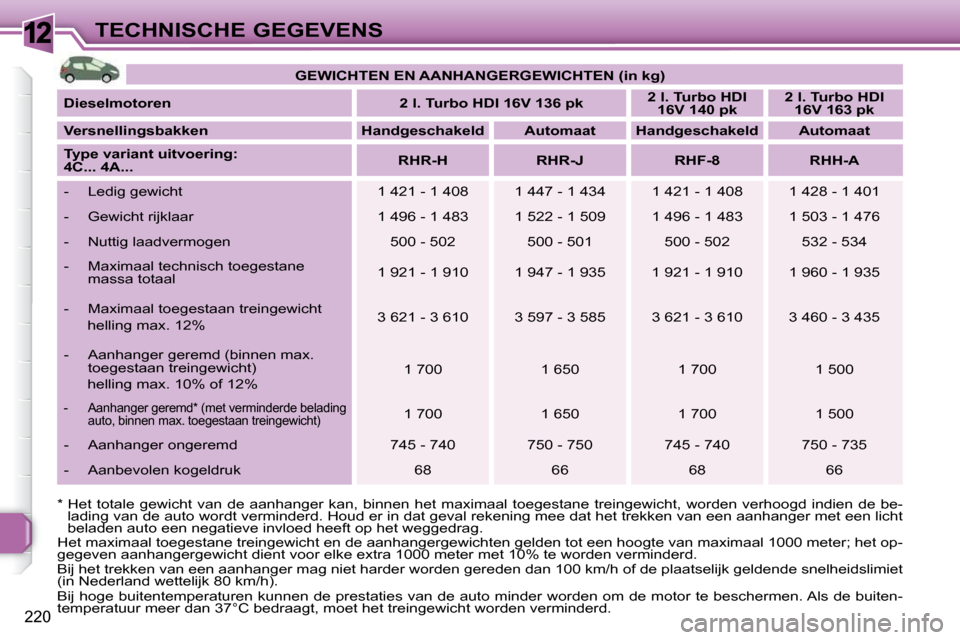

12
220
TECHNISCHE GEGEVENS
* Het totale gewicht van de aanhanger kan, binnen he t maximaal toegestane treingewicht, worden verhoogd indien d e be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Dieselmotoren 2 l. Turbo HDI 16V 136 pk
2 l. Turbo HDI
16V 140 pk
2 l
.
Turbo HDI
16V 163 pk

Versnellingsbak
ken Handgeschakeld Automaat Handgeschakeld Automaat

Type variant uitvoering:
4C... 4A...
RHR-H RHR-J RHF
-8 RHH-A
- Ledig gewicht 1 421 - 1 408 1 447 - 1 434 1 421 - 1 408 1 428 - 1 401
- Gewicht rijklaar 1 496 - 1 483 1 522 - 1 509 1 496 - 1 483 1 503 - 1 476
- Nuttig laadvermogen 500 - 502 500 - 501 50 0 - 502 532 - 534
- Maximaal technisch toegestane massa totaal 1 921 - 1 910 1 947 - 1 935 1 921 - 1 910 1
960 - 1 935
- Maximaal toegestaan treingewicht helling max. 12% 3 621 - 3 610 3 597 - 3 585 3 621 - 3 610 3
460 - 3 435
- Aanhanger geremd (binnen max. toegestaan treingewicht)
helling max. 10% of 12% 1 700 1 650 1 700 1 500
- Aanhanger geremd * (met verminderde belading

auto, binnen max. toegestaan treingewicht) 1 700 1 650 1 700 1 500
- Aanhanger ongeremd 745 - 740 750 - 750 745 - 740 750 - 735
- Aanbevolen kogeldruk 68 66 68 66
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gere den dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de aut o minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht wo rden verminderd.

12
221
TECHNISCHE GEGEVENS
* Het totale gewicht van de aanhanger kan, binnen he t maximaal toegestane treingewicht, worden verhoogd indien d e be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Dieselmotoren
1,6 l. Turbo HDI 16V 90 pk
1,6 l. Turbo HDI
16V 110 pk

Versnellingsbakken
Handgeschakeld Handgeschakeld

Type variant uitvoering:
4E...
9HX-B 9HX-C 9HV-C 9HZ-H
- Ledig gewicht 1 391 1 378 1 392 1 4 07
- Gewicht rijklaar 1 466 1 453 1 467 1 4 82
- Nuttig laadvermogen 579 570 578 560
- Maximaal technisch toegestane massa totaal 1 970 1 948 1 970 1 967
- Maximaal toegestaan treingewicht helling max. 12% 3 170 3 148 3 170 3 167
- Aanhanger geremd (binnen max. toegestaan treingewicht)
helling max. 10% of 12% 1 200 1 200 1 200 1 200
- Aanhanger geremd * (met verminderde belading

auto, binnen max. toegestaan treingewicht) 1 400 1 500 1 500 1 500
- Aanhanger ongeremd 730 725 730 740
- Aanbevolen kogeldruk 75 60 60 60
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gere den dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de aut o minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht wo rden verminderd.

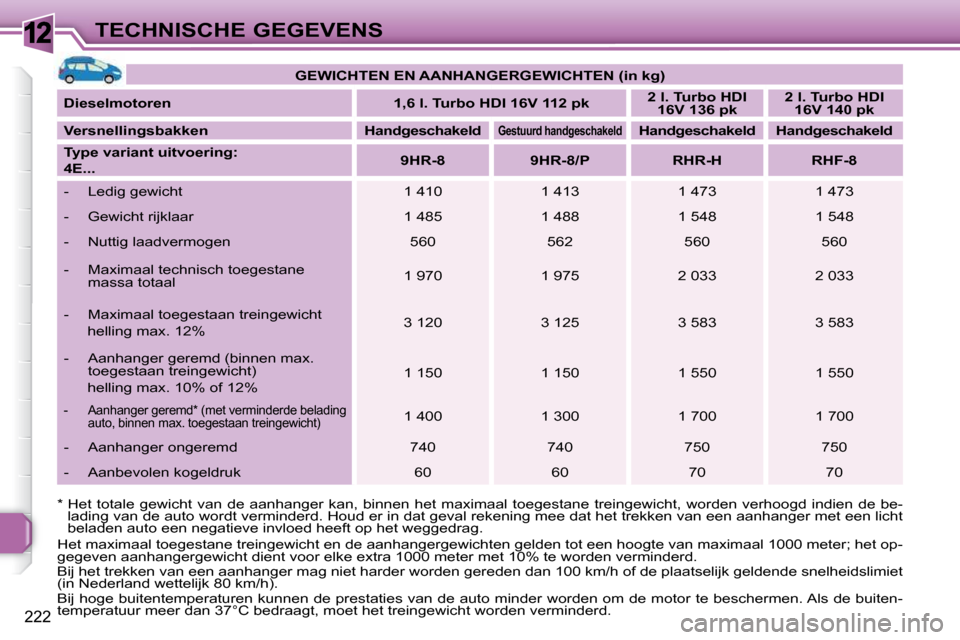

12
222
TECHNISCHE GEGEVENS
* Het totale gewicht van de aanhanger kan, binnen he t maximaal toegestane treingewicht, worden verhoogd indien d e be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gere den dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de aut o minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht wo rden verminderd.

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Dieselmotoren 1,6 l. Turbo HDI 16V 112
pk
2 l. Turbo HDI
16V 136 pk
2 l. Turbo HDI
16V 140 pk

Versnellingsbakken Handgeschakeld

Gestuurd handgeschakeld
Handgeschakeld Handgeschakeld

Type variant uitvoering:
4E...
9HR-8 9HR-8/P RHR-H RHF-8
- Ledig gewicht 1 410 1 413 1 473 1 4 73
- Gewicht rijklaar 1 485 1 488 1 548 1 5 48
- Nuttig laadvermogen 560 562 560 560
- Maximaal technisch toegestane massa totaal 1 970 1 975 2 033 2 033
- Maximaal toegestaan treingewicht helling max. 12% 3 120 3 125 3 583 3 583
- Aanhanger geremd (binnen max. toegestaan treingewicht)
helling max. 10% of 12% 1 150 1 150 1 550 1 550
- Aanhanger geremd * (met verminderde belading

auto, binnen max. toegestaan treingewicht) 1 400 1 300 1 700 1 700
- Aanhanger ongeremd 740 740 750 750
- Aanbevolen kogeldruk 60 60 70 70

12
223
TECHNISCHE GEGEVENS
* Het totale gewicht van de aanhanger kan, binnen he t maximaal toegestane treingewicht, worden verhoogd indien d e be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gere den dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de aut o minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht wo rden verminderd.

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Dieselmotoren
1,6 l. Turbo
HDI 16V 90 pk
1,6 l. Turbo
HDI 16V 110 pk

Versnellingsbakken Handgeschakeld Handgeschakeld

Type variant uitvoering:
4H...
9HX-B 9HX-C 9HZ-C 9HZ-H
- Ledig gewicht 1 480 1 467 1 486 1 4 95
- Gewicht rijklaar 1 555 1 542 1 561 1 5 70
- Nuttig laadvermogen 640 633 654 655
- Maximaal technisch toegestane massa totaal 2 120 2 100 2 140 2 150
- Maximaal toegestaan treingewicht helling max. 12% 3 120 3 100 3 140 3 150
- Aanhanger geremd (binnen max. toegestaan treingewicht)
helling max. 10% of 12% 1 000 1 000 1 000 1 000
- Aanhanger geremd * (met verminderde belading

auto, binnen max. toegestaan treingewicht) 1 350 1 400 1 400 1 400
- Aanhanger ongeremd 750 750 740 750
- Aanbevolen kogeldruk 75 60 75 60

12
224
TECHNISCHE GEGEVENS
* Het totale gewicht van de aanhanger kan, binnen he t maximaal toegestane treingewicht, worden verhoogd indien d e be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.
Het maximaal toegestane treingewicht en de aanhangergewic hten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gere den dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de aut o minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht wo rden verminderd.

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Dieselmotoren 2 l. Turbo HDI 16V 136 pk
2 l. Turbo HDI
16V 140 pk
2 l. Turbo HDI
16V 163 pk

Versnellingsbakken Handgeschakeld Automaat Handgeschakeld Automaat

Type variant uitvoering :
4H...
RHR-H RHR-J RHF-8 RHH-A
- Ledig gewicht 1 575 1 600 1 575 1 6 03
- Gewicht rijklaar 1 650 1 675 1 650 1 6 78
- Nuttig laadvermogen 640 640 640 642
- Maximaal technisch toegestane massa totaal 2 215 2 240 2 215 2 245
- Maximaal toegestaan treingewicht helling max.12% 3 615 3 640 3 615 3 445
- Aanhanger geremd (binnen max. toegestaan treingewicht)
helling max.10% of 12% 1 400 1 400 1 400 1 200
- Aanhanger geremd * (met verminderde belading

auto, binnen max. toegestaan treingewicht) 1 650 1 650 1 650 1 200
- Aanhanger ongeremd 750 750 750 750
- Aanbevolen kogeldruk 70 70 70 56

12
225
TECHNISCHE GEGEVENS
AFMETINGEN (IN MM)
308 3-/5-deurs
* 3-deurs.
** 5-deurs. 308 SW

12
i
226
TECHNISCHE GEGEVENS
IDENTIFICATIE
De auto is voorzien van verschillende
zichtbare merktekens voor de identifi -
catie en registratie van de auto. Een te lage bandenspanning ver-
oorzaakt een hoger brandstofver-
bruik.
Controleer de bandenspanning
minimaal één keer per maand, bij
koude banden.

A. Serienummer onder de motor-
kap .
Dit nummer is ingeslagen in de car- rosserie, bij de schokdempersteun.
Til de kunststof afdekking op om het serienummer af te lezen.
B. Serienummer op de onderste
voorruittraverse.
Dit nummer staat op een sticker en is zichtbaar door de voorruit.

C. Constructeursplaatje.
Dit plaatje is met popnagels op de motorsteun bevestigd.
of

D. Constructeurssticker.
Dit nummer staat op een eenma- lige sticker op de middenstijl aan de
rechterzijde. Dit plaatje/deze sticker bevat even-
eens het rijklaargewicht, de maxi-
maal technisch toegestane massa
totaal en het maximaal toegestaan
treingewicht.

E. Sticker bandenspanning/kleurco-
de van de lak.
Deze sticker is op de voorstijl aan be-
stuurderszijde bevestigd, en bevat de
volgende informatie:
- bandenspanning zonder en met vol- le belading,
- velgmaat en bandenmaat,
- door de constructeur aanbevolen bandenmerken,
- bandenspanning van het reserve- wiel,
- kleurcode van de lak.

228
NOODOPROEP HULPOPROEP
WERKING VAN HET SYSTEEM
Druk, in geval van nood , langer dan 2 seconden op deze toets. Het knipperen van het groene LED-lampje en een geluidssignaal bevestigen dat de oproep naar de helpdesk PEUGEOT Urgence * is gedaan.
Door deze toets meteen opnieuw in te drukken, wordt de oproep geannuleerd. Het groene LED-lampje dooft.
Het groene LED-lampje blijft branden (zonder te knipperen) wanneer de verbinding tot stand is gebracht. Aan het einde van het gespre k gaat het lampje uit.
Deze oproep wordt beheerd door de helpdesk PEUGEO T Urgence die de informatie over de lokalisatie van de auto ontvangt en een waarschuwing kan zenden naar de gekwalifi ceerde hulpdiensten. In landen waar de helpdesk niet operationeel is of wanneer de lokalisatie uitdrukkelijk wordt geweigerd, wordt de oproep meteen overgenomen door de hulpdiensten (112) zonder lokalisatie.
Wanneer de elektronische eenheid airbag een botsing heeft waargenomen, wordt onafhankelijk van het eventueel afgaan van de airbags, automatisch een noodoproep gedaan.
* Deze dienst is afhankelijk van bepaalde voorwaarden en beschikbaarheid. Raadpleeg het PEUGEOT-netwerk.
Druk langer dan 2 seconden op deze toets voor het aanvragen van hulp bij stranding van de auto. * Een gesproken bericht bevestigt dat de oproep is ge daan.
Door deze toets meteen opnieuw in te drukken, wordt de aanvraag geannuleerd. Dit wordt bevestigd door een gesproken bericht.
Bij het aanzetten van het contact, gaat het groene lampje 3 seconden branden. Dit duidt op een goede werking van het systeem.
Het oranje lampje knippert: er is een storing in het systeem. Het oranje lampje blijft branden: de noodbatterij moet vervangen worden. Raadpleeg in beide gevallen het PEUGEOT-netwerk.
