CONTROLE TIJDENS HET RIJDEN Zelfdiagnosesysteem motor.
Dit lampje gaat branden in het
geval van een storing in het
motormanagementsysteem.
Als het lampje knippert, wijst dit op een
storing in de emissieregeling.
Laag brandstofniveau.
Zodra dit lampje gaat bran-
den is er nog ongeveer 6 liter
brandstof in de tank aanwezig.
Ga zo snel mogelijk tanken om te voor-
komen dat u met een lege tank strandt.
Zolang er niet voldoende brandstof
wordt getankt, gaat dit lampje branden
zodra het contact wordt aangezet.
Inhoud van de brandstoftank: ongeveer

60 liter . Maximum temperatuur
koelvloeistof.
Dit lampje gaat branden in het
geval van een te hoge koel-
vloeistoftemperatuur. Zet de auto zo
snel mogelijk op een veilige plaats stil.
Airbags.
Dit lampje gaat branden in het
geval van een storing in één
van de airbags of de pyrotech-
nische gordelspanners.
Veiligheidsgordel niet
vastgemaakt/weer losgemaakt.
Dit lampje gaat branden als de be-
stuurder en/of voorpassagier zijn
veiligheidsgordel niet heeft vastgemaakt of
weer heeft losgemaakt. Volgens uitvoering
en/of land van bestemming is het mogelijk
dat voor de voorpassagier alleen het los-
maken van de gordel wordt gedetecteerd.
Dit lampje gaat ook branden als de veilig-
heidsgordels van één of meer achterpas-
sagiers zijn losgemaakt (uitsluitend bij de
zitplaatsen achter op de 2e zitrij van de
SW met glazen panoramadak).

Water in brandstoffi lter * .
Dit lampje gaat branden indien
er water in het brandstoffi lter
(diesel) zit.
Er bestaat kans op schade aan het in-
spuitsysteem bij dieselmotoren. Geopend portier.
Een portier, de achterklep of de
achterruit is nog geopend:
Laden van de accu.
Dit lampje gaat branden in het
geval van een storing in het
laadcircuit van de accu (gecor-
rodeerde of losgeraakte accupolen, dy-
namoriem slap of gebroken...). Motoroliedruk.
Dit lampje gaat branden in het
geval van een storing in het
smeersysteem van de motor.
Zet de auto zo snel mogelijk op een vei-
lige plaats stil.
Specifi eke waarschuwingslampjes
* Volgens land van bestemming.
Elektronisch
stabiliteitsprogramma
(ESP/ASR).
De systemen ESP en ASR wor-
den automatisch ingeschakeld als de
motor wordt gestart.
Als de systemen niet zijn uitgeschakeld
en dit verklikkerlampje en het lampje in
de schakelaar constant branden, wijst
dit op een storing in het systeem ESP
of ASR of de hill holder. - bij een snelheid lager dan 10 km/h
brandt dit lampje constant,
- bij een snelheid hoger dan 10 km/h brandt dit lampje constant, in
combinatie met een geluidssignaal.
Rijd nooit door tot de tank hele-
maal leeg is, hierdoor kunnen het
emissieregelsysteem en het injec-
tiesysteem beschadigd raken.

i
!
31
CONTROLE TIJDENS HET RIJDEN
De weergave van een pictogram
wordt soms gecombineerd met een
geluidssignaal en een melding op
het multifunctionele display.
Specifi eke waarschuwingslampjes
De overige pictogrammen verschijnen
op het grote display centraal in het in-
strumentenpaneel.
Afhankelijk van de ernst van de storing
kan een pictogram oranje of rood wor-
den weergegeven. Sommige pictogrammen kunnen
worden gekoppeld aan verklikker-
lampjes op het instrumentenpaneel.
Als een pictogram wordt weerge-
geven in combinatie met het picto-
gram
STOP , moet de auto zo snel
mogelijk op een veilige plaats wor-
den stilgezet.
Bochtverlichting.
Dit pictogram knippert in het
geval van een storing in het sy-
steem van de bochtverlichting. Motoroliedruk.
Dit pictogram wordt weergege-
ven in het geval van een storing
in het smeersysteem van de
motor. Zet de auto zo snel mogelijk op
een veilige plaats stil.
Service.
Dit pictogram wordt weergegeven
in het geval van een storing in een
van de volgende systemen:

Zelfdiagnosesysteem motor.
Dit pictogram wordt weergege-
ven in het geval van een storing
in het motormanagementsy-
steem. Motoroliepeil.
Dit pictogram wordt weergege-
ven in het geval van een te laag
motoroliepeil. Zet de auto zo
snel mogelijk op een veilige plaats stil.
Koelvloeistoftemperatuur.
Dit pictogram wordt weerge-
geven in het geval van een te
hoge koelvloeistoftemperatuur.
Zet de auto zo snel mogelijk op een vei-
lige plaats stil.
Koelvloeistofniveau.
Dit pictogram wordt weerge-
geven in het geval van een te
laag koelvloeistofniveau. Zet
de auto zo snel mogelijk op een veilige
plaats stil. Laden van de accu.
Dit pictogram wordt weergege-
ven in het geval van een storing
in het laadcircuit van de accu
(gecorrodeerde of losgeraakte accupo-
len, dynamoriem slap of gebroken...).
- het motormanagementsysteem,
- de emissieregeling.

!
32
CONTROLE TIJDENS HET RIJDEN Airbags.
Dit pictogram wordt weergege-
ven in het geval van een storing
in één van de airbags of de py-
rotechnische gordelspanners.
Remsysteem.
Dit pictogram wordt weergege-
ven in het geval van een storing
in het remsysteem:
- te laag remvloeistofniveau,
- storing elektronische remdrukregelaar (REF) (het
verklikkerlampje ABS brandt
in dat geval ook).
Zet de auto zo snel mogelijk op een vei-
lige plaats stil.
Controleer tijdens het rijden of de hand-
rem niet is aangetrokken. Antiblokkeersysteem (ABS).
Dit pictogram wordt weergege-
ven in het geval van een storing
in het antiblokkeersysteem.
De normale remwerking met rembe-
krachtiging blijft echter behouden.
Elektronisch
stabiliteitsprogramma (ESP/ASR).
De systemen ESP en ASR wor-
den automatisch ingeschakeld
als de motor wordt gestart.
Als de systemen niet zijn uitgeschakeld
en dit verklikkerlampje en het lampje in
de schakelaar constant branden, wijst
dit op een storing in het systeem ESP
of ASR of de hill holder.
Stuurbekrachtiging.
Dit pictogram wordt weergege-
ven in het geval van een storing
in de stuurbekrachtiging. Zet
de auto zo snel mogelijk op een veilige
plaats stil.
Geopend portier.
Een portier, de achterklep of de
achterruit is nog geopend:
Waarschuwing kans op
gladheid.
Dit pictogram waarschuwt u voor
weersomstandigheden waarbij
gladheid kan ontstaan (buiten-
temperaturen lager dan 3°C).
Rijd voorzichtig.
Handrem.
Dit pictogram wordt tijdens
het rijden weergegeven als de
handrem nog (iets) is aange-
trokken.
Elektronische startblokkering.
Dit pictogram wordt weergege-
ven in het geval van een storing
in de elektronische startblokke-
ring of wanneer de batterij van de af-
standsbediening leeg is. Laag brandstofniveau.
Zodra dit lampje gaat bran-
den is er nog ongeveer
6 liter
brandstof in de tank aanwezig.
Ga zo snel mogelijk tanken om te voor-
komen dat de auto stil valt.
Zolang er niet voldoende brandstof
wordt getankt, gaat dit lampje branden
zodra het contact wordt aangezet.
De inhoud van de brandstoftank be-
draagt ongeveer 60 liter.
Ruitensproeiervloeistofniveau.
Dit pictogram wordt weergegeven
als bij het bedienen van de ruiten-
wisserschakelaar het niveau van
de ruitensproeiervloeistof te laag is.
Vul het reservoir van de ruiten- en kop-
lampsproeiers bij de eerstvolgende ge-
legenheid bij. -
bij een snelheid lager dan 10 km/h wordt
dit pictogram oranje weergegeven,
-
bij een snelheid hoger dan 10 km/h
wordt dit pictogram rood weergegeven.
Rijd nooit door tot de tank hele-
maal leeg is, hierdoor kunnen het
emissieregelsysteem en het injec-
tiesysteem beschadigd raken.

CONTROLE TIJDENS HET RIJDEN Water in brandstoffi lter * .
Dit lampje gaat branden in het
geval van de aanwezigheid
van water in het brandstoffi lter
(diesel).
Er bestaat kans op schade aan het in-
spuitsysteem bij dieselmotoren.
Automatische
koplampverstelling.
Dit pictogram wordt weergege-
ven in het geval van een storing
in de automatische koplamp-
verstelling. Roetfi lter (diesel).
Dit lampje gaat in combinatie
met het lampje Service bran-
den als het roetfi lter vervuild
is of als het brandstofadditiefreservoir
bijna leeg is.
Ga om het roetfi lter te regenereren, als
de omstandigheden het toelaten, met
een snelheid van meer dan 60 km/h rij-
den tot het lampje dooft.
Als het lampje Service blijft branden,
is het brandstofadditiefniveau te laag.
Laat het brandstofadditiefreservoir door
het PEUGEOT-netwerk bijvullen.
Te lage bandenspanning.
Dit pictogram wordt weergege-
ven als de bandenspanning van
één of meer banden te laag is.
Controleer zo snel mogelijk de banden-
spanning. Lekke band.
Dit pictogram wordt weergege-
ven als één of meer banden lek
zijn. Zet de auto zo snel moge-
lijk op een veilige plaats stil.
Verwissel de lekke band en laat deze re-
pareren door het PEUGEOT-netwerk .
Detectie te lage bandenspanning.
Dit pictogram wordt weergege-
ven als een of meer banden-
spanningssensoren afwezig of
defect zijn of in het geval van een sto-
ring in het detectiesysteem.
Het pictogram kan ook worden weergege-
ven wanneer het reservewiel, dat niet van
een sensor is voorzien, op de plaats van
het wiel met de lekke band is gemonteerd.
Automatische verlichting.
Dit pictogram wordt weergege-
ven in het geval van een storing
in de automatische verlichting.
Schakel de verlichting in met de licht-
schakelaar.
Parkeerhulp met
grafi sche weergave en/of
geluidssignalen.
Dit pictogram wordt, tijdens het
vooruit- en/of achteruitrijden, weerge-
geven in het geval van een storing in de
parkeerhulp.
Gestuurde handgeschakelde
versnellingsbak met 6 versnellingen
of automatische transmissie.
Dit pictogram verschijnt in het geval van
een storing in de gestuurde handgeschakelde ver-
snellingsbak met 6 versnellingen of de automati-
sche transmissie. Een noodprogramma zorgt er
dan voor dat de 3e versnelling ingeschakeld blijft.
Dit pictogram kan ook verschijnen als een portier
geopend wordt.
Ongeldige waarde.
Dit pictogram verschijnt in het
geval van een storing in het
programma van de gestuurde
handgeschakelde versnel-
lingsbak met 6 versnellingen of
de automatische transmissie.
Stand P of N.
Dit pictogram wordt weergegeven om
aan te geven dat de selectiehendel in
de stand
P of N moet worden gezet
om de motor te kunnen starten.
* Afhankelijk van het land van bestemming.

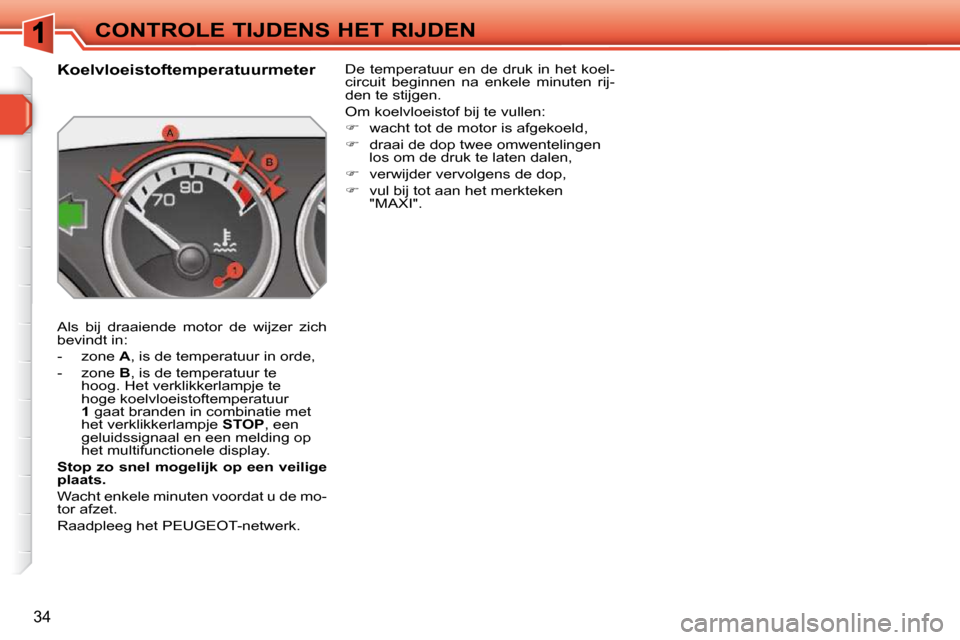

34
CONTROLE TIJDENS HET RIJDEN
Koelvloeistoftemperatuurmeter
Als bij draaiende motor de wijzer zich
bevindt in:
- zone A , is de temperatuur in orde,
- zone B , is de temperatuur te
hoog. Het verklikkerlampje te
hoge koelvloeistoftemperatuur
1 gaat branden in combinatie met
het verklikkerlampje STOP , een
geluidssignaal en een melding op
het multifunctionele display.

Stop zo snel mogelijk op een veilige
plaats.
Wacht enkele minuten voordat u de mo-
tor afzet.
Raadpleeg het PEUGEOT-netwerk. De temperatuur en de druk in het koel-
circuit beginnen na enkele minuten rij-
den te stijgen.
Om koelvloeistof bij te vullen:

 wacht tot de motor is afgekoeld,

 draai de dop twee omwentelingen
los om de druk te laten dalen,

 verwijder vervolgens de dop,

 vul bij tot aan het merkteken
"MAXI".

i
35
CONTROLE TIJDENS HET RIJDEN
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond
staat en de motor minstens 15 mi-
nuten niet heeft gedraaid.
Motorolieniveaumeter
De motorolieniveaumeter geeft aan of
het motoroliepeil in orde is.
Bij het aanzetten van het contact wordt
eerst de onderhoudsindicator weerge-
geven en vervolgens gedurende enkele
seconden het motorolieniveau.
Olieniveau correct
Te weinig olie Storing motorolieniveaumeter
Oliepeilstok
Als de aanduiding "OIL" knippert in
combinatie met het verklikkerlampje
service, een geluidssignaal en een mel-
ding op het multifunctionele display, is
het motorolieniveau te laag.
Controleer het olieniveau met de peilstok.
Als blijkt dat het olieniveau te laag is, moet
olie worden bijgevuld om te voorkomen
dat ernstige motorschade ontstaat. Als de aanduiding
"OIL --" knippert,
duidt dit op een storing in de mo-
torolieniveaumeter. Raadpleeg het
PEUGEOT-netwerk.
Raadpleeg het hoofdstuk "Controles"
voor de plaats van de peilstok en het
bijvullen van motorolie voor het motor-
type van uw auto.
2 merktekens op de peilstok:
- A = maxi; het oliepeil
mag nooit boven het
niveau A uitkomen
(kans op schade aan de
motor),
- B = mini; als het oliepeil
niet boven het niveau
B uitkomt, moet het
voor de motor van uw
auto voorgeschreven
type motorolie worden
bijgevuld via de vuldop.

36
CONTROLE TIJDENS HET RIJDEN
Onderhoudsindicator
De onderhoudsindicator geeft aan hoe-
veel kilometer u nog verwijderd bent
van de eerstvolgende onderhoudscon-
trole volgens het onderhoudsschema
van de fabrikant.
Deze afstand wordt berekend vanaf de
laatste nulstelling van de onderhouds-
intervalindicator op basis van twee pa-
rameters:
- het aantal afgelegde kilometers,
- de verstreken tijd sinds de laatste onderhoudscontrole. De afstand tot de eerstvolgende
beurt is 1000 tot 3000 km
Als het contact wordt aangezet, gaat
gedurende 5 seconden de onderhouds-
sleutel branden. De kilometerteller geeft
de resterende kilometers tot de eerst-
volgende onderhoudscontrole aan.

Voorbeeld: de afstand tot de eerstvol-
gende onderhoudscontrole bedraagt
2800 km.
Als het contact wordt aangezet, geeft
het display gedurende 5 seconden het
volgende aan:
5 seconden na het aanzetten van het
contact verdwijnt de sleutel ; de tel-
ler geeft weer de kilometerstand en de
stand van de dagteller aan. De afstand tot de eerstvolgende
beurt is minder dan 1000 km

Voorbeeld: de afstand tot de eerstvol-
gende onderhoudscontrole bedraagt
900 km.
Als het contact wordt aangezet, geeft
het display gedurende 5 seconden het
volgende aan:
5 seconden na het aanzetten van het
contact treedt de kilometerteller weer
in werking en blijft de sleutel branden
om aan te geven dat er binnenkort on-
derhoudswerkzaamheden uitgevoerd
moeten worden.
De afstand tot de eerstvolgende
beurt is meer dan 3000 km
Als het contact wordt aangezet, ver-
schijnt er geen onderhoudsinformatie
op het display.

i
i
37
CONTROLE TIJDENS HET RIJDEN
Op 0 zetten van de onderhoudsindicator
De onderhoudsindicator moet na elke onderhoudsbeurt op 0 gezet worden.
Voer dit als volgt uit:
 zet het contact af,
 druk op de resetknop van de dagteller en houd deze ingedrukt,
 zet het contact aan; de kilometerteller begint terug te tellen,
 laat de knop los als het display "=0" aangeeft; de sleutel verdwijnt.
De factor tijd kan worden meege-
wogen bij de nog af te leggen ki-
lometers, afhankelijk van de rijge-
woonten van de bestuurder.
De sleutel kan ook gaan branden
als het interval van twee jaar is
overschreden.
De afstand tot de eerstvolgende
beurt is overschreden
Als het contact wordt aangezet, gaat gedurende
5 seconden de
sleutel knipperen om aan te
geven dat de onderhoudswerkzaamheden zo
spoedig mogelijk uitgevoerd moeten worden.

Voorbeeld: u hebt de afstand tot de eerstvolgen-
de onderhoudsbeurt met 300 km overschreden.
Als het contact wordt aangezet, geeft het display
gedurende 5 seconden het volgende aan:
5 seconden na het aanzetten van het
contact treedt de kilometerteller weer in
werking en blijft de sleutel branden .
Opnieuw weergeven van de onderhoudsinformatie
U kunt op elk moment de onderhouds-informatie weergeven.
 Druk op de knop voor nulstelling van de dagteller.
De onderhoudsinformatie wordt enkele seconden weergegeven en verdwijnt vervolgens weer.
