2009.5 Peugeot 308 SW BL Handleiding (in Dutch)

11
i

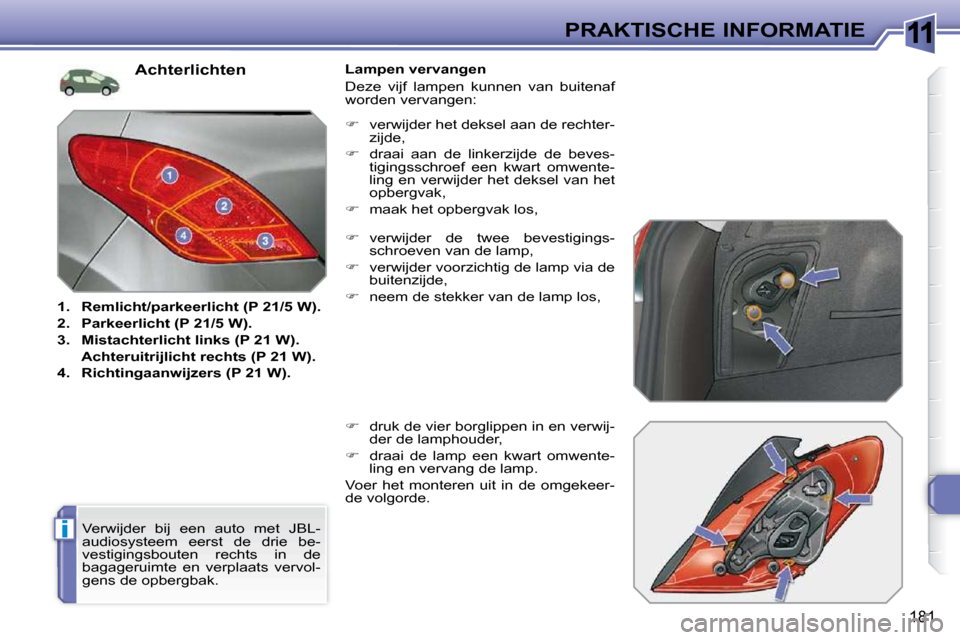

181
PRAKTISCHE INFORMATIE
Achterlichten

1. Remlicht/parkeerlicht (P 21/5 W).

2. Parkeerlicht (P 21/5 W).

3. Mistachterlicht links (P 21 W).
Achteruitrijlicht rechts (P 21 W).

4. Richtingaanwijzers (P 21 W). Lampen vervangen
Deze vijf lampen kunnen van buitenaf
worden vervangen:

 verwijder de twee bevestigings-
schroeven van de lamp,

 verwijder voorzichtig de lamp via de
buitenzijde,

 neem de stekker van de lamp los,

 druk de vier borglippen in en verwij-
der de lamphouder,

 draai de lamp een kwart omwente-
ling en vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
Verwijder bij een auto met JBL-
audiosysteem eerst de drie be-
vestigingsbouten rechts in de
bagageruimte en verplaats vervol-
gens de opbergbak.
 verwijder het deksel aan de rechter-
zijde,

 draai aan de linkerzijde de beves-
tigingsschroef een kwart omwente-
ling en verwijder het deksel van het
opbergvak,

 maak het opbergvak los,

11
182
PRAKTISCHE INFORMATIE
Lamp derde remlicht vervangen
(4 lampen W 5 W)

 Verwijder de bekleding aan de bo-
venzijde van de achterklep van links
naar rechts.

 Draai de twee bevestigingsmoeren

A van de lamp los.

 Maak de middelste pen van de lamp
los.

 Verwijder de lamp via de buitenzijde.

 Neem de stekker van de lamphou-
der en de slang van de ruitensproei-
er los.

 Maak de lamphouder los door op de
twee borglippen B te drukken.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
Druk niet op de lamp bij het vastdraaien
van de moeren. Lampen kentekenplaatverlichting
vervangen (W 5 W)

 Steek een kleine schroevendraaier
in een van de buitenste gaten van
het lampglas.

 Duw de schroevendraaier naar bui-
ten om het lampglas los te maken.

 Verwijder het lampglas.

 Trek de lamp uit de lamphouder en
vervang de lamp.

11
183
PRAKTISCHE INFORMATIE
Achterlichten

1. Remlicht/parkeerlicht (P 21/5 W).

2. Parkeerlicht (P 21/5 W).

3. Mistachterlicht links (P 21 W)
Achteruitrijlicht rechts (P 21 W).

4. Richtingaanwijzers (P 21 W) . Lampen vervangen
Deze vijf lampen kunnen van buitenaf
worden vervangen:

 neem de stekker van de lamp los,

 maak de vijf borglippen los en ver-
wijder de lamphouder,

 draai de lamp een kwart omwente-
ling en vervang de lamp.

 open de achterklep,

 draai de twee bevestigingsschroe-
ven van de lamp los,

 verwijder voorzichtig de lamp door
aan de onderkant te trekken en de
lamp tegelijkertijd naar buiten te
kantelen,
Voer het monteren uit in de omgekeer-
de volgorde.
Zorg ervoor dat de lamp in de geleiders
komt door de lamp goed in de lengteas
van de auto te houden.

11
184
PRAKTISCHE INFORMATIE
Lampen kentekenplaatverlichting
vervangen (W 5 W)

 Steek een kleine schroevendraaier
in een van de buitenste gaten van
het lampglas.

 Duw de schroevendraaier naar bui-
ten om het lampglas los te maken.

 Verwijder het lampglas.

 Trek de lamp uit de houder en ver-
vang de lamp. Lamp derde remlicht vervangen
(SW - 4 lampen W 5 W)

 Draai de twee bevestigingsmoeren

A van de lamp los.

 Verwijder de lamp via de buitenzijde.

 Neem de stekker van de lamphou-
der en de slang van de ruitensproei-
er los.

 Draai de lamphouder van de defecte
lamp een kwart omwenteling.

 Trek aan de lamp en vervang deze.
Voer het monteren uit in de omgekeer-
de volgorde.
Druk niet op de lamp bij het vastdraaien
van de moeren. Lamp derde remlicht vervangen
(SW - LED's)
Raadpleeg, bij auto's met een te openen
achterruit, het PEUGEOT-netwerk om
dit type LED-verlichting te vervangen .

11
!
i

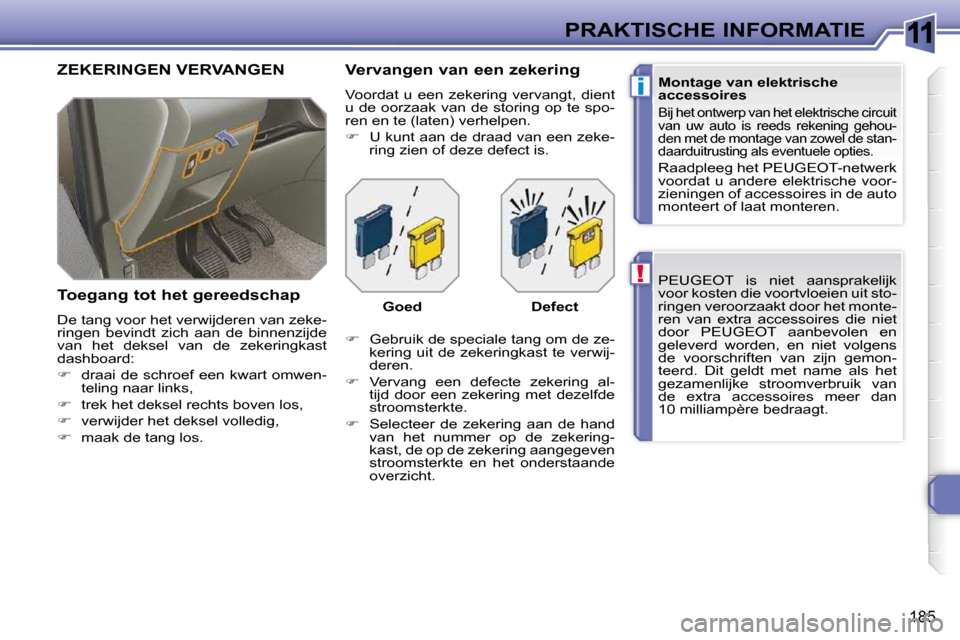

185
PRAKTISCHE INFORMATIE PEUGEOT is niet aansprakelijk
voor kosten die voortvloeien uit sto-
ringen veroorzaakt door het monte-
ren van extra accessoires die niet
door PEUGEOT aanbevolen en
geleverd worden, en niet volgens
de voorschriften van zijn gemon-
teerd. Dit geldt met name als het
gezamenlijke stroomverbruik van
de extra accessoires meer dan
10 milliampère bedraagt.
Montage van elektrische
accessoires
Bij het ontwerp van het elektrische circuit
van uw auto is reeds rekening gehou-
den met de montage van zowel de stan-
daarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk
voordat u andere elektrische voor-
zieningen of accessoires in de auto
monteert of laat monteren.
ZEKERINGEN VERVANGEN
Toegang tot het gereedschap
De tang voor het verwijderen van zeke-
ringen bevindt zich aan de binnenzijde
van het deksel van de zekeringkast
dashboard:

 draai de schroef een kwart omwen-
teling naar links,

 trek het deksel rechts boven los,

 verwijder het deksel volledig,

 maak de tang los. Vervangen van een zekering
Voordat u een zekering vervangt, dient
u de oorzaak van de storing op te spo-
ren en te (laten) verhelpen.

 U kunt aan de draad van een zeke-
ring zien of deze defect is.

 Gebruik de speciale tang om de ze-
kering uit de zekeringkast te verwij-
deren.

 Vervang een defecte zekering al-
tijd door een zekering met dezelfde
stroomsterkte.

 Selecteer de zekering aan de hand
van het nummer op de zekering-
kast, de op de zekering aangegeven
stroomsterkte en het onderstaande
overzicht.
Goed Defect

11PRAKTISCHE INFORMATIE
Zekeringen dashboard
De zekeringkast bevindt zich aan de
onderzijde van het dashboard (linker-
zijde).
Toegang tot de zekeringen

 zie de paragraaf "Toegang tot het
gereedschap". Overzicht zekeringen

Zekering No.
Ampère Functies

F1 15 A Ruitenwisser achter.

F2 30 A Massa vergrendeling en supervergrendeling.

F3 5 A Elektronische eenheid airbags en pyrotechnische
gordelspanners.

F4 10 A Schakelaar koppelingspedaal en
rempedaalschakelaar met twee functies, automatisch
dimmende binnenspiegel, airconditioning, sensor
verdraaiing stuurwiel, automatische transmissie,
eenheid veiligheidsschakeling.

F5 30 A Eentraps elektrische ruitbediening vóór, voeding
inklapbare buitenspiegels, zonnescherm
panoramadak.

F6 30 A Eentraps elektrische ruitbediening achter,
servicecentrale trekhaakaansluiting.

F7 5 A Plafonniers voor en achter, kaartleeslampjes,
leeslampjes achter, verlichting zonneklep,
verlichting dashboardkastje, uitneembare lamp.

F8 20 A Autoradio, radiotelefoon, CD-wisselaar,
multifunctioneel display, bandenspanningsdetectie.

F9 30 A 12V-aansluiting voor.

F10 15 A Stuurkolomschakelaars, sirene alarm,
elektronische eenheid alarm.

F11 15 A Contactslot met een circuit met lage stroomsterkte.

11PRAKTISCHE INFORMATIE

Zekering Ampère Functies

G36 30 A Stoelverwarming bestuurder en voorpassagier.

G37 5 A Geheugeneenheid opslaan zitposities, dimmer
dashboardverlichting.

G38 30 A Geheugeneenheid positie bestuurdersstoel.

G39 30 A Voeding servicecentrale trekhaakaansluiting.

G40 30 A Hifi -versterker.
Zekering No.
Ampère Functies

F12 15 A
Instrumentenpaneel, pictogrammendisplay
veiligheidsgordels/airbag aan passagierszijde,
airconditioning, geheugeneenheid positie bestuurder sstoel,
schakelaars stoelen 2 e zitrij, lesautomodule.

F13 5 A Servicecentrale motor, airbags, selectiehendel
gestuurde handgeschakelde versnellingsbak,
servicecentrale trekhaakaansluiting.

F14 15 A Multifunctioneel display, versterker, handsfree
set, regen-/lichtsensor, elektronische eenheid
parkeerhulp.

F15 30 A Vergrendeling en supervergrendeling.

F17 40 A Achterruit- en buitenspiegelverwarming.

SH - Shunt tijdens opslag.

11
188
PRAKTISCHE INFORMATIE
Zekeringen motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).
Toegang tot de zekeringen

 Maak het deksel los.

 Vervang de zekering (zie de desbe-
treffende paragraaf).

 Sluit na het vervangen van de zeke-
ring zorgvuldig het deksel voor een
goede afdichting van de zekering-
kast. Overzicht zekeringen

Zekering Ampère Functies

F1 20 A Voeding elektronische eenheid motor,
elektrokleppen inspuitpomp en UGR (2.0 liter
HDI 16V), verstuivers (2.0 liter HDI 16V).

F2 15 A Claxon.

F3 10 A Ruitensproeiers voor en achter.

F4 20 A Koplampsproeiers.

F5 15 A Elektrokleppen absorptievat, wastegate en
drukregeling turbocompressor (1,6 liter THP 16V),
verwarmingselement oliedampen (1.6 liter THP
16V), voorverwarming brandstof (1.6 liter HDI 16V).

F6 10 A Wagensnelheidssensor, elektronische eenheid
ABS/ESP.

F7 10 A Elektronische eenheid stuurbekrachtiging,
automatische transmissie, niveaucontact
koelvloeistof.

F8 25 A Bediening startmotor.

F9 10 A Diagnoseaansluiting, bochtverlichting,
luchthoeveelheidsmeter (diesel), pomp roetfi lter
(diesel).

F10 30 A Regelorganen elektronische eenheid motor
(benzine: bobines, elektrokleppen, lambdasondes,
verstuivers, verwarmingselementen,
brandstofpomp, elektronische thermostaat)
(diesel: elektrokleppen, verwarmingselementen).

F11 40 A Aanjager airconditioning.
