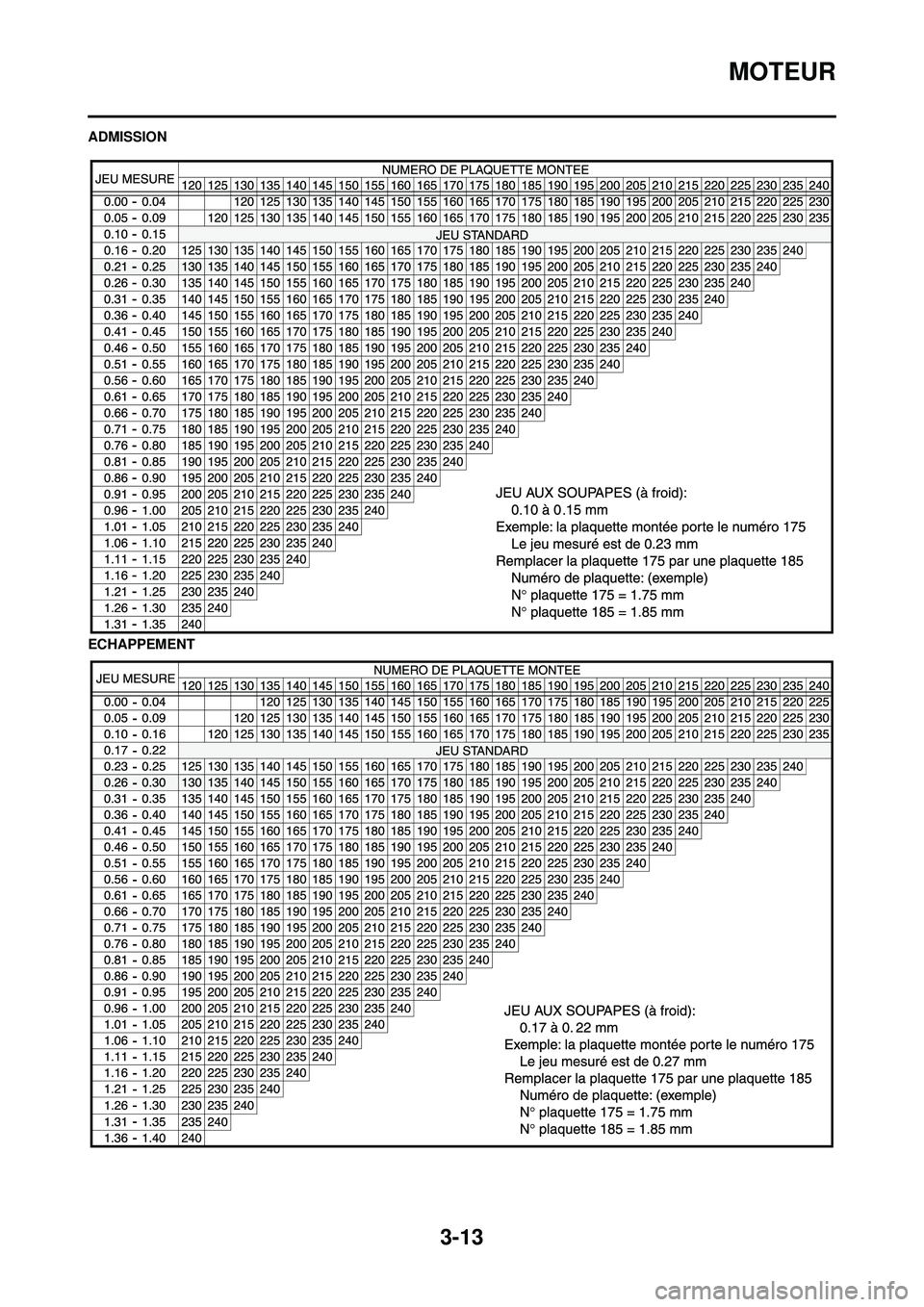

3-13
MOTEUR
ADMISSION
ECHAPPEMENT

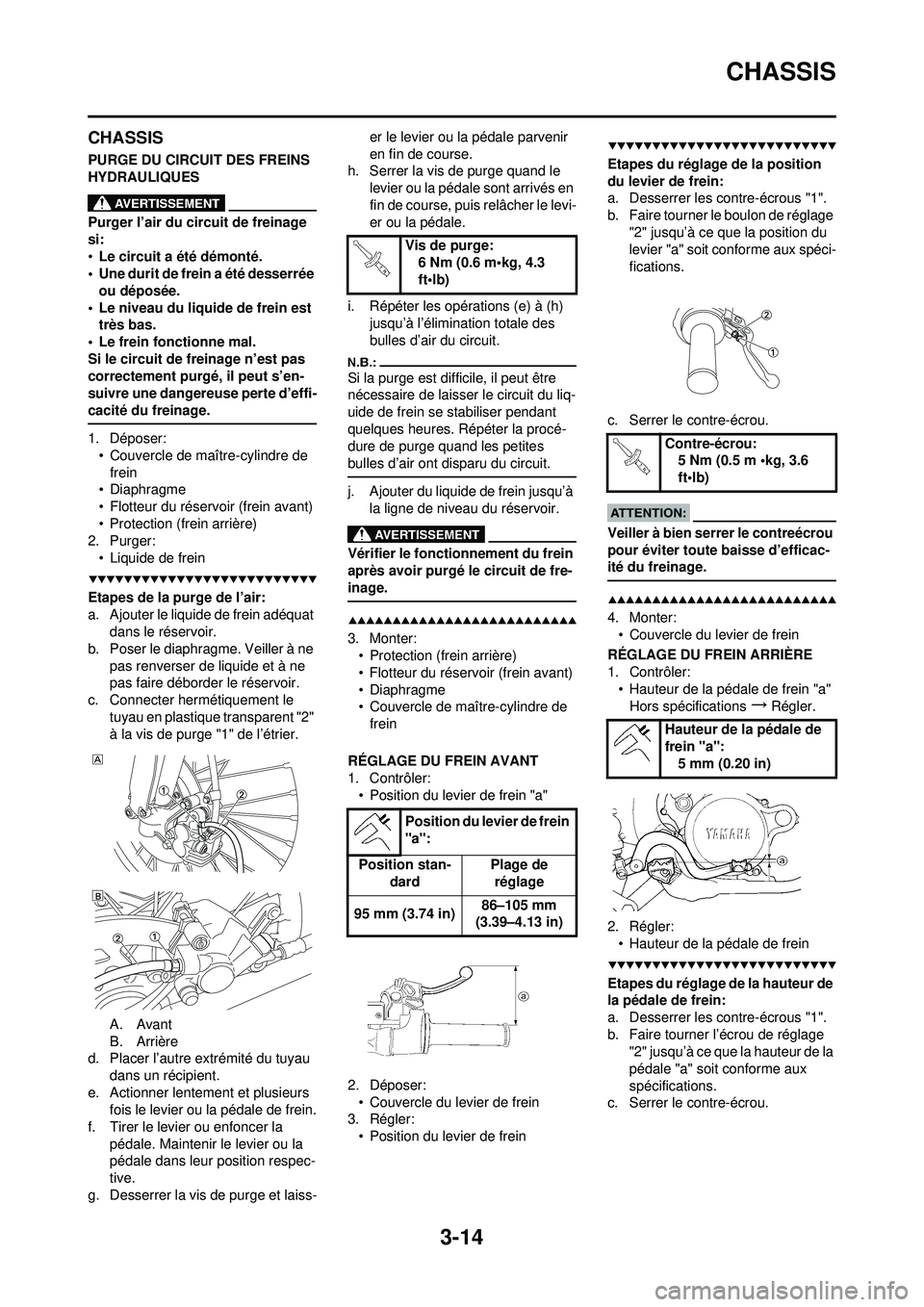

3-14
CHASSIS
CHASSIS
PURGE DU CIRCUIT DES FREINS
HYDRAULIQUES
Purger l’air du circuit de freinage
si:
•Le circuit a été démonté.
• Une durit de frein a été desserrée
ou déposée.
• Le niveau du liquide de frein est très bas.
• Le frein fonctionne mal.
Si le circuit de freinage n’est pas
correctement purgé, il peut s’en-
suivre une dangereuse perte d’effi-
cacité du freinage.
1. Déposer: • Couvercle de maître-cylindre de frein
• Diaphragme
• Flotteur du réservoir (frein avant)
• Protection (frein arrière)
2. Purger:
• Liquide de frein
Etapes de la purge de l’air:
a. Ajouter le liquide de frein adéquat dans le réservoir.
b. Poser le diaphragme. Veiller à ne pas renverser de liquide et à ne
pas faire déborder le réservoir.
c. Connecter hermétiquement le tuyau en plastique transparent "2"
à la vis de purge "1" de l’étrier.
A. Avant
B. Arrière
d. Placer l’autre extrémité du tuyau
dans un récipient.
e. Actionner lentement et plusieurs fois le levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la pédale. Maintenir le levier ou la
pédale dans leur position respec-
tive.
g. Desserrer la vis de purge et laiss- er le levier ou la pédale parvenir
en fin de course.
h. Serrer la vis de purge quand le
levier ou la pédale sont arrivés en
fin de course, puis relâcher le levi-
er ou la pédale.
i. Répéter les opérations (e) à (h) jusqu’à l’élimination totale des
bulles d’air du circuit.
Si la purge est difficile, il peut être
nécessaire de laisser le circuit du liq-
uide de frein se stabiliser pendant
quelques heures. Répéter la procé-
dure de purge quand les petites
bulles d’air ont disparu du circuit.
j. Ajouter du liquide de frein jusqu’à la ligne de niveau du réservoir.
Vérifier le fonctionnement du frein
après avoir purgé le circuit de fre-
inage.
3. Monter:
• Protection (frein arrière)
• Flotteur du réservoir (frein avant)
• Diaphragme
• Couvercle de maître-cylindre de frein
RÉGLAGE DU FREIN AVANT
1. Contrôler: • Position du levier de frein "a"
2. Déposer: • Couvercle du levier de frein
3. Régler:
• Position du levier de frein
Etapes du réglage de la position
du levier de frein:
a. Desserrer les contre-écrous "1".
b. Faire tourner le boulon de réglage "2" jusqu’à ce que la position du
levier "a" soit conforme aux spéci-
fications.
c. Serrer le contre-écrou.
Veiller à bien serrer le contreécrou
pour éviter toute baisse d’efficac-
ité du freinage.
4. Monter: • Couvercle du levier de frein
RÉGLAGE DU FREIN ARRIÈRE
1. Contrôler: • Hauteur de la pédale de frein "a"Hors spécifications
→Régler.
2. Régler: • Hauteur de la pédale de frein
Etapes du réglage de la hauteur de
la pédale de frein:
a. Desserrer les contre-écrous "1".
b. Faire tourner l’écrou de réglage "2" jusqu’à ce que la hauteur de la
pédale "a" soit conforme aux
spécifications.
c. Serrer le contre-écrou.
Vis de purge:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Position du levier de frein
"a":
Position stan- dard Plage de
réglage
95 mm (3.74 in) 86–105 mm
(3.39–4.13 in)
Contre-écrou: 5 Nm (0.5 m •kg, 3.6
ft•lb)
Hauteur de la pédale de
frein "a": 5 mm (0.20 in)

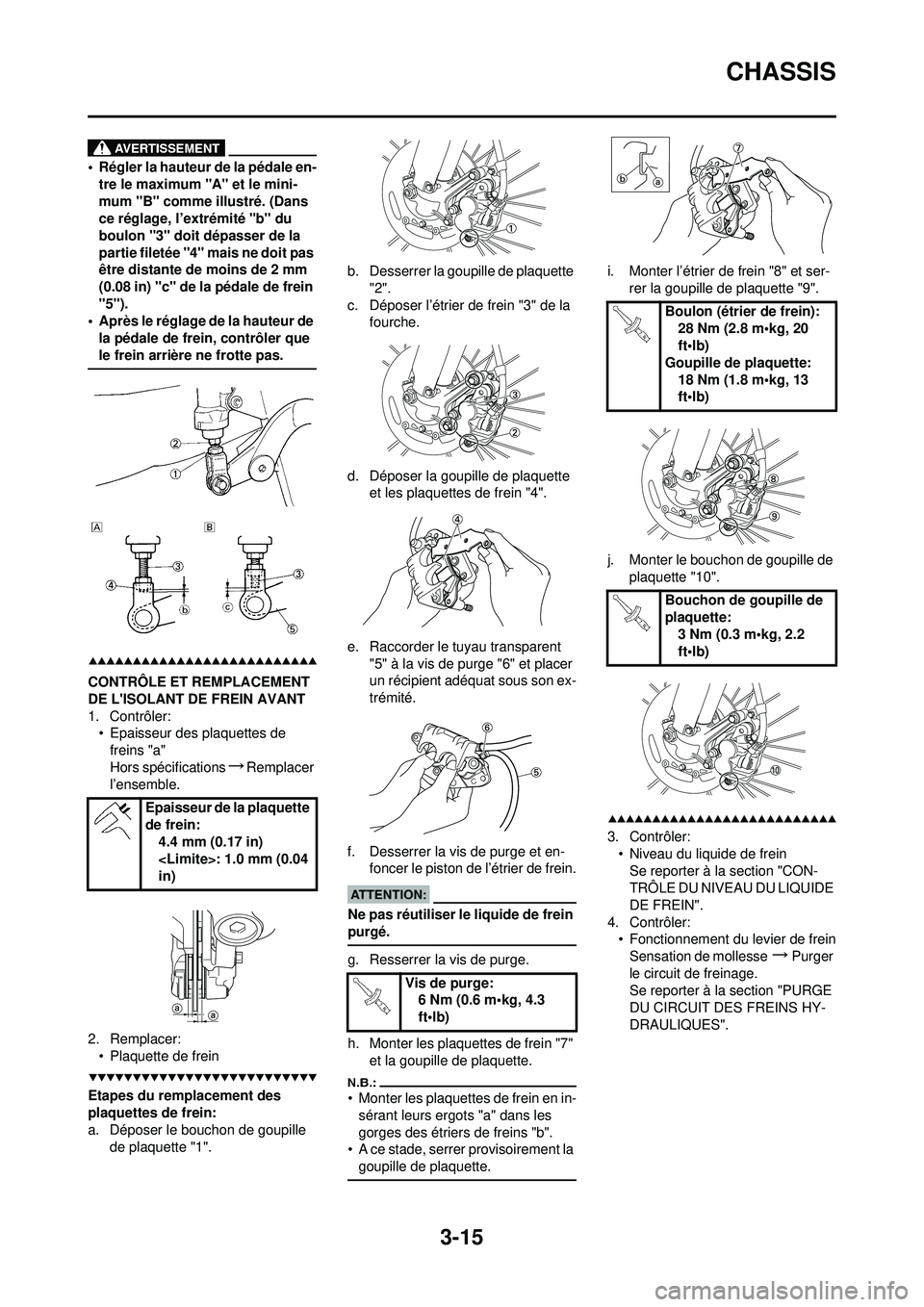

3-15
CHASSIS
• Régler la hauteur de la pédale en-tre le maximum "A" et le mini-
mum "B" comme illustré. (Dans
ce réglage, l’extrémité "b" du
boulon "3" doit dépasser de la
partie filetée "4" mais ne doit pas
être distante de moins de 2 mm
(0.08 in) "c" de la pédale de frein
"5").
• Après le réglage de la hauteur de
la pédale de frein, contrôler que
le frein arrière ne frotte pas.
CONTRÔLE ET REMPLACEMENT
DE L'ISOLANT DE FREIN AVANT
1. Contrôler:• Epaisseur des plaquettes de
freins "a"
Hors spécifications
→Remplacer
l’ensemble.
2. Remplacer: • Plaquette de frein
Etapes du remplacement des
plaquettes de frein:
a. Déposer le bouchon de goupille
de plaquette "1". b. Desserrer la goupille de plaquette
"2".
c. Déposer l’étrier de frein "3" de la fourche.
d. Déposer la goupille de plaquette et les plaquettes de frein "4".
e. Raccorder le tuyau transparent "5" à la vis de purge "6" et placer
un récipient adéquat sous son ex-
trémité.
f. Desserrer la vis de purge et en- foncer le piston de l’étrier de frein.
Ne pas réutiliser le liquide de frein
purgé.
g. Resserrer la vis de purge.
h. Monter les plaquettes de frein "7" et la goupille de plaquette.
• Monter les plaquettes de frein en in-
sérant leurs ergots "a" dans les
gorges des étriers de freins "b".
• A ce stade, serrer provisoirement la
goupille de plaquette.
i. Monter l’étrier de frein "8" et ser- rer la goupille de plaquette "9".
j. Monter le bouchon de goupille de plaquette "10".
3. Contrôler:• Niveau du liquide de freinSe reporter à la section "CON-
TRÔLE DU NIVEAU DU LIQUIDE
DE FREIN".
4. Contrôler: • Fonctionnement du levier de frein
Sensation de mollesse
→Purger
le circuit de freinage.
Se reporter à la section "PURGE
DU CIRCUIT DES FREINS HY-
DRAULIQUES".
Epaisseur de la plaquette
de frein:
4.4 mm (0.17 in)
: 1.0 mm (0.04
in)
Vis de purge:6 Nm (0.6 m•kg, 4.3
ft•lb)
Boulon (étrier de frein):
28 Nm (2.8 m•kg, 20
ft•lb)
Goupille de plaquette: 18 Nm (1.8 m•kg, 13
ft•lb)
Bouchon de goupille de
plaquette: 3 Nm (0.3 m•kg, 2.2
ft•lb)

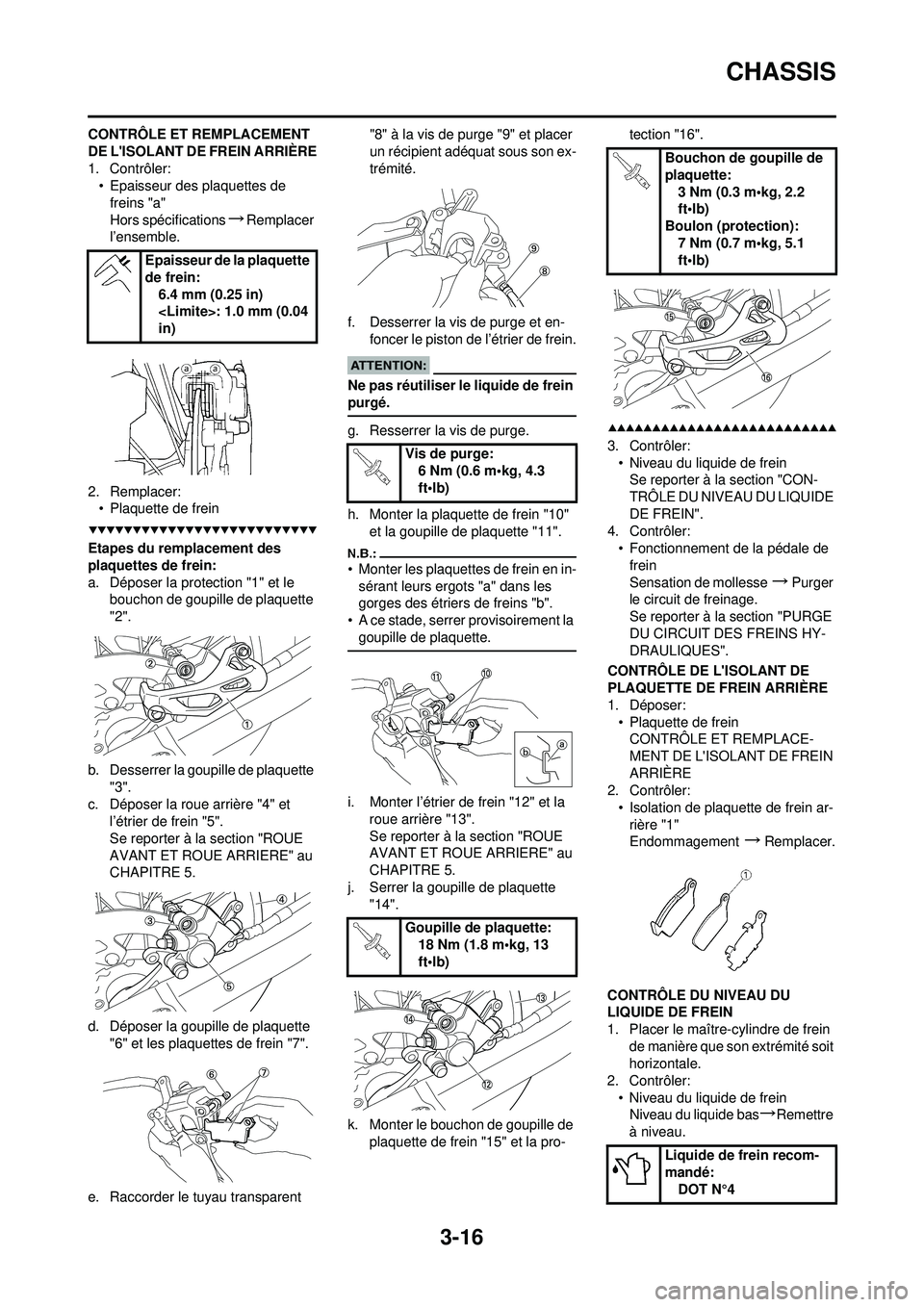

3-16
CHASSIS
CONTRÔLE ET REMPLACEMENT
DE L'ISOLANT DE FREIN ARRIÈRE
1. Contrôler:• Epaisseur des plaquettes de
freins "a"
Hors spécifications
→Remplacer
l’ensemble.
2. Remplacer: • Plaquette de frein
Etapes du remplacement des
plaquettes de frein:
a. Déposer la protection "1" et le bouchon de goupille de plaquette
"2".
b. Desserrer la goupille de plaquette "3".
c. Déposer la roue arrière "4" et l’étrier de frein "5".
Se reporter à la section "ROUE
AVANT ET ROUE ARRIERE" au
CHAPITRE 5.
d. Déposer la goupille de plaquette "6" et les plaquettes de frein "7".
e. Raccorder le tuyau transparent "8" à la vis de purge "9" et placer
un récipient adéquat sous son ex-
trémité.
f. Desserrer la vis de purge et en- foncer le piston de l’étrier de frein.
Ne pas réutiliser le liquide de frein
purgé.
g. Resserrer la vis de purge.
h. Monter la plaquette de frein "10" et la goupille de plaquette "11".
• Monter les plaquettes de frein en in-sérant leurs ergots "a" dans les
gorges des étriers de freins "b".
• A ce stade, serrer provisoirement la goupille de plaquette.
i. Monter l’étrier de frein "12" et la roue arrière "13".
Se reporter à la section "ROUE
AVANT ET ROUE ARRIERE" au
CHAPITRE 5.
j. Serrer la goupille de plaquette "14".
k. Monter le bouchon de goupille de plaquette de frein "15" et la pro- tection "16".
3. Contrôler:
• Niveau du liquide de freinSe reporter à la section "CON-
TRÔLE DU NIVEAU DU LIQUIDE
DE FREIN".
4. Contrôler: • Fonctionnement de la pédale de
frein
Sensation de mollesse
→Purger
le circuit de freinage.
Se reporter à la section "PURGE
DU CIRCUIT DES FREINS HY-
DRAULIQUES".
CONTRÔLE DE L'ISOLANT DE
PLAQUETTE DE FREIN ARRIÈRE
1. Déposer: • Plaquette de freinCONTRÔLE ET REMPLACE-
MENT DE L'ISOLANT DE FREIN
ARRIÈRE
2. Contrôler:
• Isolation de plaquette de frein ar-rière "1"
Endommagement
→Remplacer.
CONTRÔLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre de frein de manière que son extrémité soit
horizontale.
2. Contrôler: • Niveau du liquide de freinNiveau du liquide bas
→Remettre
à niveau.
Epaisseur de la plaquette
de frein:
6.4 mm (0.25 in)
: 1.0 mm (0.04
in)
Vis de purge:6 Nm (0.6 m•kg, 4.3
ft•lb)
Goupille de plaquette: 18 Nm (1.8 m•kg, 13
ft•lb)
Bouchon de goupille de
plaquette:3 Nm (0.3 m•kg, 2.2
ft•lb)
Boulon (protection): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Liquide de frein recom-
mandé: DOT N°4

3-17
CHASSIS
• N’utiliser que le liquide de frein recommandé pour éviter une
perte d’efficacité du freinage.
• Toujours utiliser le même type et
la même marque de liquide de
frein; le mélange de liquides peut
provoquer une perte de perfor-
mances du freinage.
• Veiller à ne pas laisser d’eau ou d’autres impuretés pénétrer
dans le maître-cylindre lors du
remplissage.
• Essuyer immédiatement tout liq-
uide renversé pour éviter d’en-
dommager les surfaces peintes
ou les pièces en plastique.
a. Niveau inférieur
A. Avant
B. Arrière
CONTRÔLE DU PIGNON
1. Contrôler: • Dents de pignon "a"
Usure excessive
→Remplacer.
Remplacer ensemble la couronne ar-
rière, le pignon de roue arrière et la
chaîne de transmission.
CONTRÔLE DE LA CHAÎNE DE
TRANSMISSION
1. Mesurer:• Longueur de la chaîne de trans-mission (15 maillons) "a"
Hors spécifications
→Remplacer.
• Pour mesure la longueur de la chaîne de transmission, appuyer
sur la chaîne pour en augmenter la tension.
• Mesurer la longueur entre le galet de chaîne de transmission "1" et
"16" comme illustré.
• Prendre cette mesure à deux ou trois endroits différents.
2. Déposer:• Clip du maillon de fermeture
•Raccord "1"
• Chaîne de transmission "2"
3. Nettoyer: • Chaîne de transmissionLa déposer dans de l’essence et
éliminer le maximum de saleté
par brossage. Retirer ensuite la
chaîne de transmission de l’es-
sence et la sécher.
4. Contrôler: • Raideur de la chaîne de transmis-
sion "a"
Nettoyer et lubrifier la chaîne de
transmission et la tenir comme il-
lustré.
Raideur
→Remplacer.
5. Monter: • Chaîne de transmission "1"
•Raccord "2"
• Clip du maillon de fermeture 3"
Veiller à monter le clip du maillon
de fermeture dans la direction in-
diquée.
a. Sens de rotation
6. Lubrifier:
• Chaîne de transmission
RÉGLAGE DE LA TENSION DE LA
CHAÎNE DE TRANSMISSION
1. Surélever la roue arrière en plaçant un support adéquat sous
le moteur.
2. Contrôler: • Tension de la chaîne de transmis-
sion "a"
Au-dessus du boulon de montage
de la fixation.
Hors spécifications
→Régler.
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point
de tension maximale. Contrôler et/ou
régler la tension de la chaîne lorsque
la roue arrière se trouve dans cette
position "chaîne tendue".
3. Régler:
Longueur de la chaîne de
transmission (15 mail-
lons):
: 242.9 mm
(9.563 in)
Lubrifiant pour chaîne de
transmission:huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
Tension de la chaîne de
transmission: 48–58 mm (1.9–2.3 in)

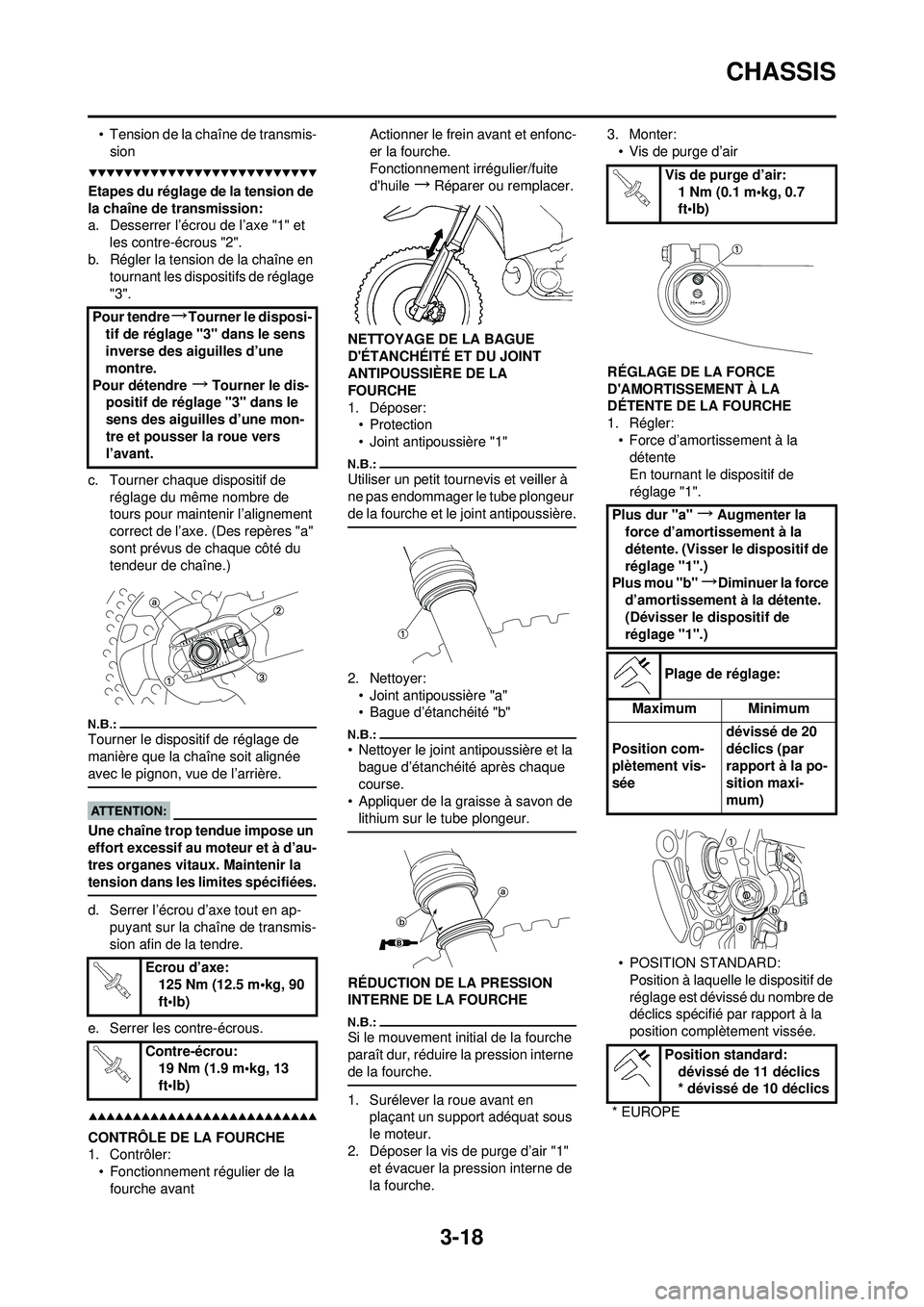

3-18
CHASSIS
• Tension de la chaîne de transmis-sion
Etapes du réglage de la tension de
la chaîne de transmission:
a. Desserrer l’écrou de l’axe "1" et les contre-écrous "2".
b. Régler la tension de la chaîne en tournant les dispositifs de réglage
"3".
c. Tourner chaque dispositif de réglage du même nombre de
tours pour maintenir l’alignement
correct de l’axe. (Des repères "a"
sont prévus de chaque côté du
tendeur de chaîne.)
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
Une chaîne trop tendue impose un
effort excessif au moteur et à d’au-
tres organes vitaux. Maintenir la
tension dans les limites spécifiées.
d. Serrer l’écrou d’axe tout en ap-puyant sur la chaîne de transmis-
sion afin de la tendre.
e. Serrer les contre-écrous.
CONTRÔLE DE LA FOURCHE
1. Contrôler: • Fonctionnement régulier de la fourche avant Actionner le frein avant et enfonc-
er la fourche.
Fonctionnement irrégulier/fuite
d'huile
→Réparer ou remplacer.
NETTOYAGE DE LA BAGUE
D'ÉTANCHÉITÉ ET DU JOINT
ANTIPOUSSIÈRE DE LA
FOURCHE
1. Déposer: •Protection
• Joint antipoussière "1"
Utiliser un petit tournevis et veiller à
ne pas endommager le tube plongeur
de la fourche et le joint antipoussière.
2. Nettoyer:
• Joint antipoussière "a"
• Bague d’étanchéité "b"
• Nettoyer le joint antipoussière et la bague d’étanchéité après chaque
course.
• Appliquer de la graisse à savon de
lithium sur le tube plongeur.
RÉDUCTION DE LA PRESSION
INTERNE DE LA FOURCHE
Si le mouvement initial de la fourche
paraît dur, réduire la pression interne
de la fourche.
1. Surélever la roue avant en plaçant un support adéquat sous
le moteur.
2. Déposer la vis de purge d’air "1" et évacuer la pression interne de
la fourche. 3. Monter:
• Vis de purge d’air
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
DÉTENTE DE LA FOURCHE
1. Régler: • Force d’amortissement à la détente
En tournant le dispositif de
réglage "1".
• POSITION STANDARD: Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
Pour tendre
→Tourner le disposi-
tif de réglage "3" dans le sens
inverse des aiguilles d’une
montre.
Pour détendre
→Tourner le dis-
positif de réglage "3" dans le
sens des aiguilles d’une mon-
tre et pousser la roue vers
l’avant.
Ecrou d’axe:125 Nm (12.5 m•kg, 90
ft•lb)
Contre-écrou: 19 Nm (1.9 m•kg, 13
ft•lb)
Vis de purge d’air:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Plus dur "a"
→Augmenter la
force d’amortissement à la
détente. (Visser le dispositif de
réglage "1".)
Plus mou "b"
→Diminuer la force
d’amortissement à la détente.
(Dévisser le dispositif de
réglage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
sée dévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard: dévissé de 11 déclics
* dévissé de 10 déclics
* EUROPE

3-19

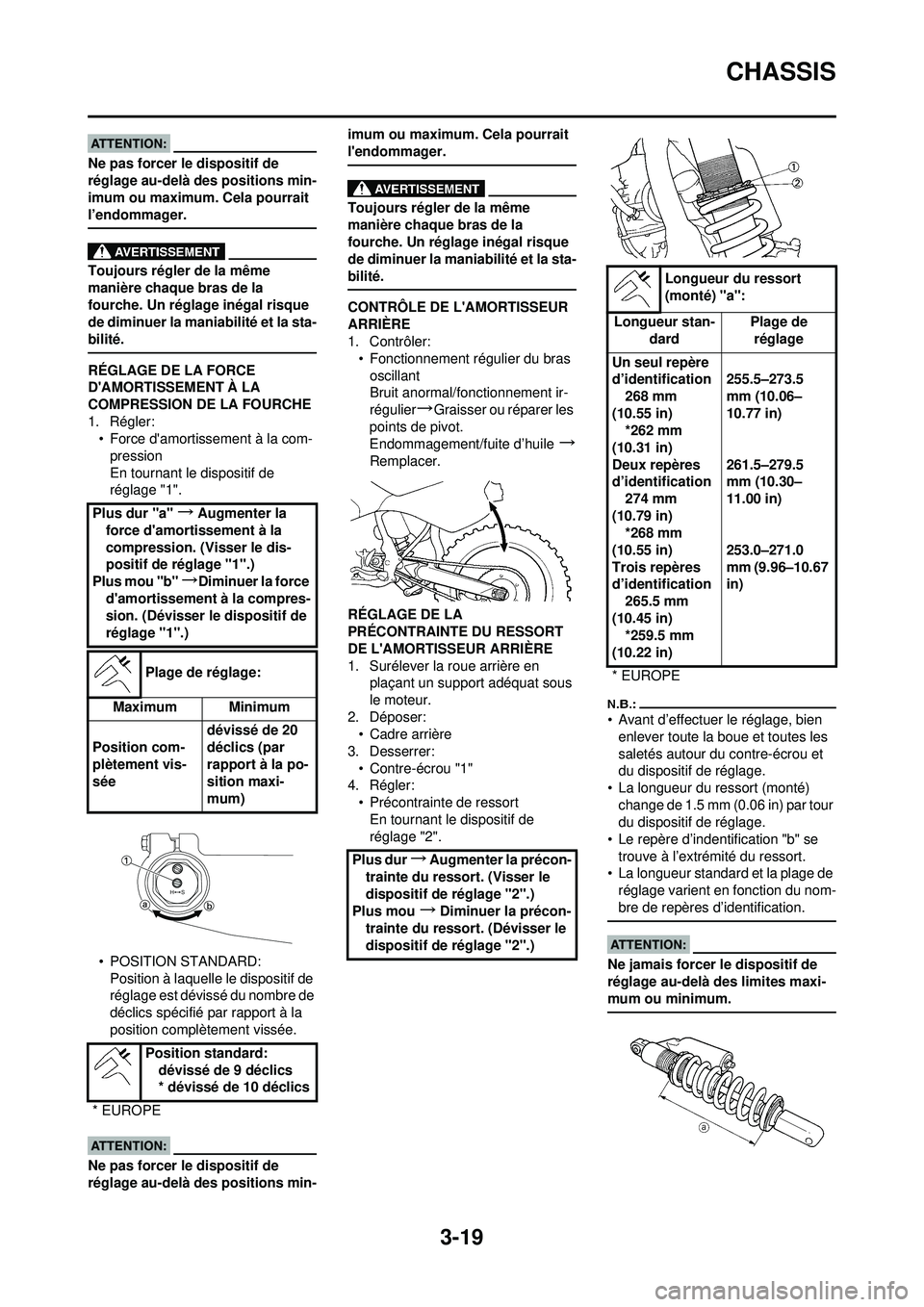

CHASSIS
Ne pas forcer le dispositif de
réglage au-delà des positions min-
imum ou maximum. Cela pourrait
l’endommager.
Toujours régler de la même
manière chaque bras de la
fourche. Un réglage inégal risque
de diminuer la maniabilité et la sta-
bilité.
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
COMPRESSION DE LA FOURCHE
1. Régler:• Force d'amortissement à la com-
pression
En tournant le dispositif de
réglage "1".
• POSITION STANDARD: Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
Ne pas forcer le dispositif de
réglage au-delà des positions min- imum ou maximum. Cela pourrait
l'endommager.
Toujours régler de la même
manière chaque bras de la
fourche. Un réglage inégal risque
de diminuer la maniabilité et la sta-
bilité.
CONTRÔLE DE L'AMORTISSEUR
ARRIÈRE
1. Contrôler:
• Fonctionnement régulier du bras oscillant
Bruit anormal/fonctionnement ir-
régulier
→Graisser ou réparer les
points de pivot.
Endommagement/fuite d’huile
→
Remplacer.
RÉGLAGE DE LA
PRÉCONTRAINTE DU RESSORT
DE L'AMORTISSEUR ARRIÈRE
1. Surélever la roue arrière en plaçant un support adéquat sous
le moteur.
2. Déposer: • Cadre arrière
3. Desserrer: • Contre-écrou "1"
4. Régler:
• Précontrainte de ressortEn tournant le dispositif de
réglage "2".
• Avant d’effectuer le réglage, bien enlever toute la boue et toutes les
saletés autour du contre-écrou et
du dispositif de réglage.
• La longueur du ressort (monté) change de 1.5 mm (0.06 in) par tour
du dispositif de réglage.
• Le repère d’indentification "b" se trouve à l’extrémité du ressort.
• La longueur standard et la plage de
réglage varient en fonction du nom-
bre de repères d’identification.
Ne jamais forcer le dispositif de
réglage au-delà des limites maxi-
mum ou minimum.
Plus dur "a" →Augmenter la
force d'amortissement à la
compression. (Visser le dis-
positif de réglage "1".)
Plus mou "b"
→Diminuer la force
d'amortissement à la compres-
sion. (Dévisser le dispositif de
réglage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
sée dévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard: dévissé de 9 déclics
* dévissé de 10 déclics
* EUROPE
Plus dur→Augmenter la précon-
trainte du ressort. (Visser le
dispositif de réglage "2".)
Plus mou
→Diminuer la précon-
trainte du ressort. (Dévisser le
dispositif de réglage "2".)
Longueur du ressort
(monté) "a":
Longueur stan- dard Plage de
réglage
Un seul repère
d’identification 268 mm
(10.55 in) *262 mm
(10.31 in)
Deux repères
d’identification 274 mm
(10.79 in) *268 mm
(10.55 in)
Trois repères
d’identification 265.5 mm
(10.45 in) *259.5 mm
(10.22 in) 255.5–273.5
mm (10.06–
10.77 in)
261.5–279.5
mm (10.30–
11.00 in)
253.0–271.0
mm (9.96–10.67
in)
* EUROPE

3-20

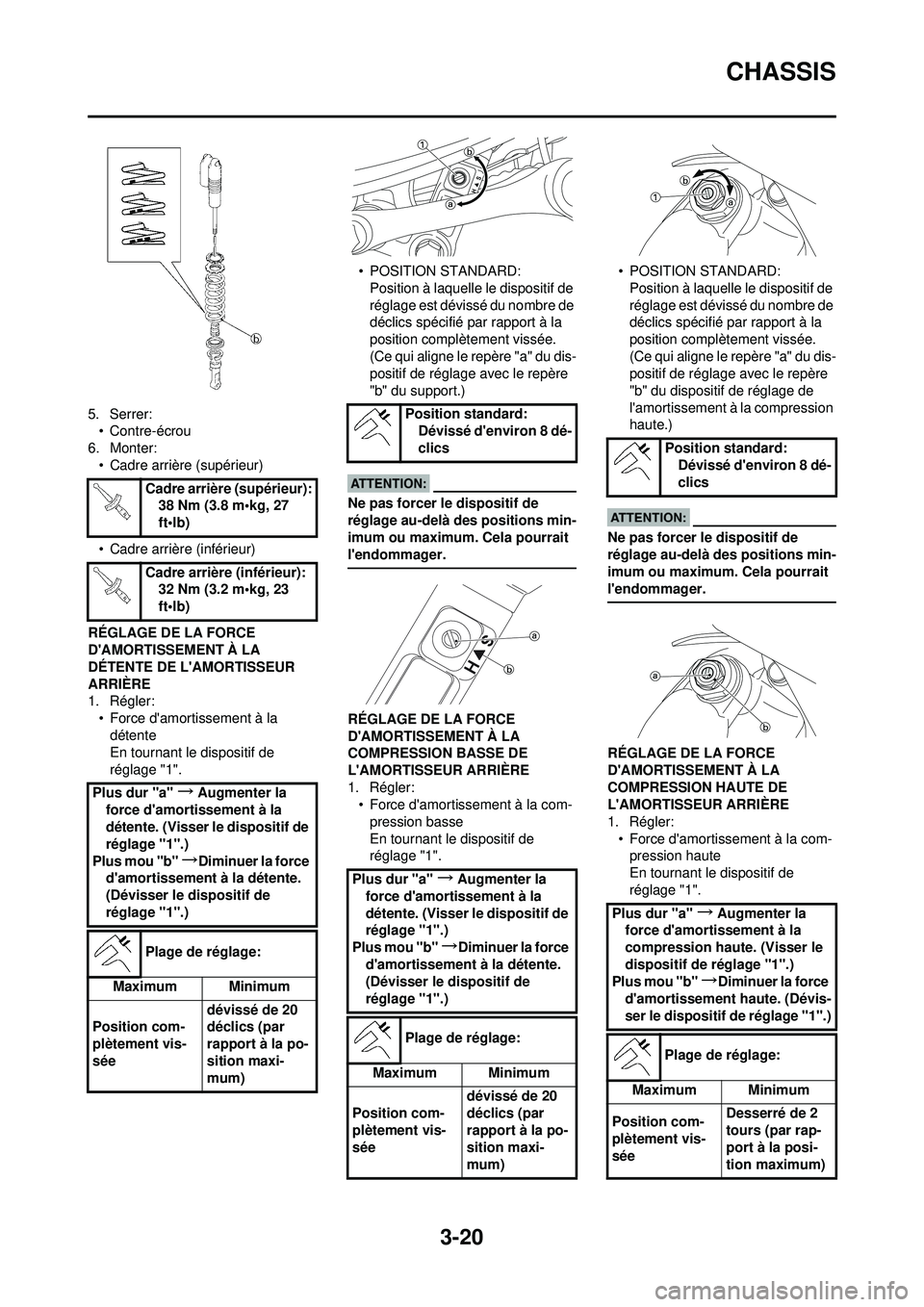

CHASSIS
5. Serrer:• Contre-écrou
6. Monter: • Cadre arrière (supérieur)
• Cadre arrière (inférieur)
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
DÉTENTE DE L'AMORTISSEUR
ARRIÈRE
1. Régler: • Force d'amortissement à la détente
En tournant le dispositif de
réglage "1". • POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
(Ce qui aligne le repère "a" du dis-
positif de réglage avec le repère
"b" du support.)
Ne pas forcer le dispositif de
réglage au-delà des positions min-
imum ou maximum. Cela pourrait
l'endommager.
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
COMPRESSION BASSE DE
L'AMORTISSEUR ARRIÈRE
1. Régler:• Force d'amortissement à la com-
pression basse
En tournant le dispositif de
réglage "1". • POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
(Ce qui aligne le repère "a" du dis-
positif de réglage avec le repère
"b" du dispositif de réglage de
l'amortissement à la compression
haute.)
Ne pas forcer le dispositif de
réglage au-delà des positions min-
imum ou maximum. Cela pourrait
l'endommager.
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
COMPRESSION HAUTE DE
L'AMORTISSEUR ARRIÈRE
1. Régler:• Force d'amortissement à la com-pression haute
En tournant le dispositif de
réglage "1".
Cadre arrière (supérieur):
38 Nm (3.8 m•kg, 27
ft•lb)
Cadre arrière (inférieur): 32 Nm (3.2 m•kg, 23
ft•lb)
Plus dur "a"
→Augmenter la
force d'amortissement à la
détente. (Visser le dispositif de
réglage "1".)
Plus mou "b"
→Diminuer la force
d'amortissement à la détente.
(Dévisser le dispositif de
réglage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
sée dévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard:
Dévissé d'environ 8 dé-
clics
Plus dur "a"
→Augmenter la
force d'amortissement à la
détente. (Visser le dispositif de
réglage "1".)
Plus mou "b"
→Diminuer la force
d'amortissement à la détente.
(Dévisser le dispositif de
réglage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
sée dévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard:
Dévissé d'environ 8 dé-
clics
Plus dur "a"
→Augmenter la
force d'amortissement à la
compression haute. (Visser le
dispositif de réglage "1".)
Plus mou "b"
→Diminuer la force
d'amortissement haute. (Dévis-
ser le dispositif de réglage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
sée Desserré de 2
tours (par rap-
port à la posi-
tion maximum)
