2008 YAMAHA YZ250F Notices Demploi (in French)

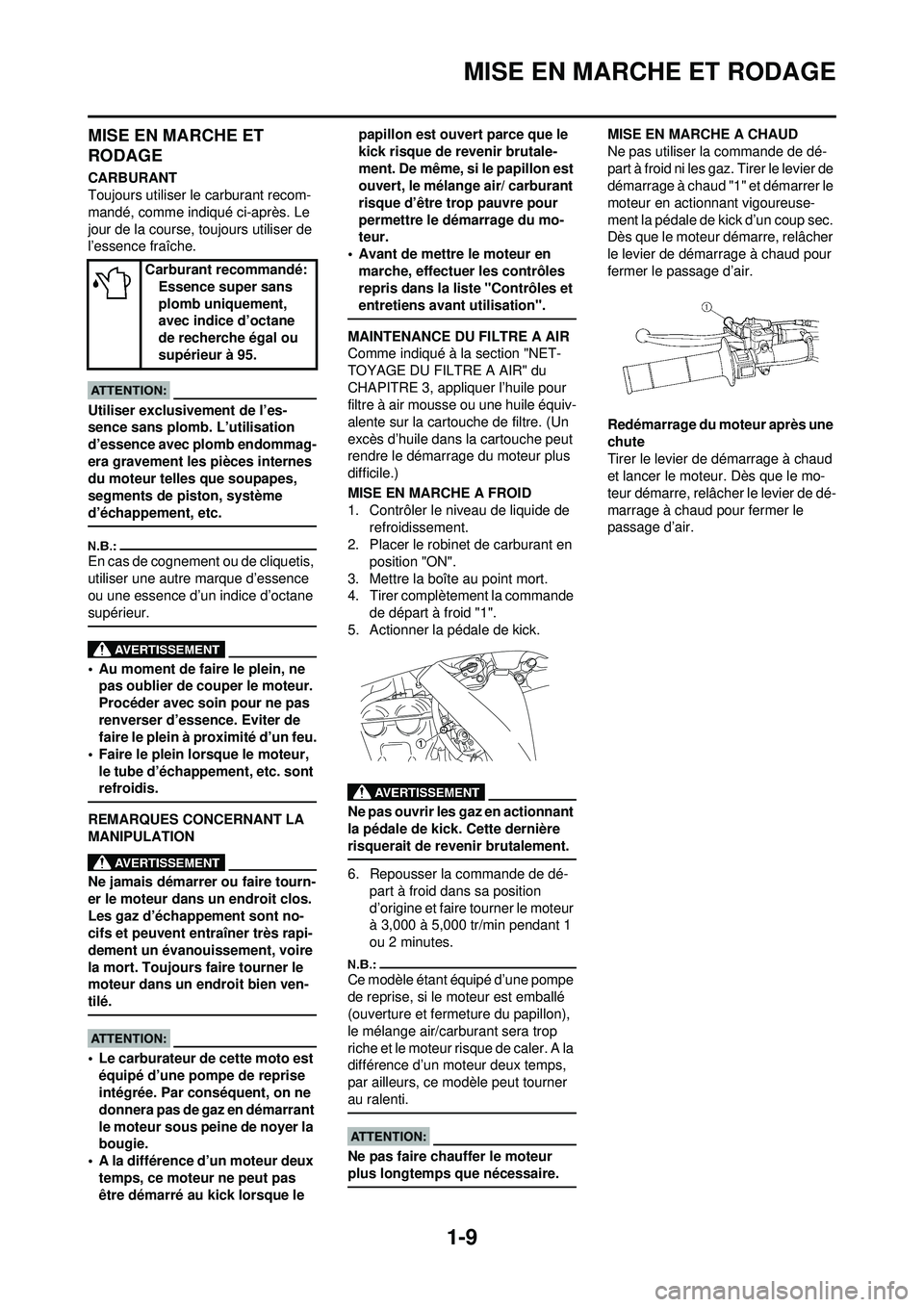

1-9
MISE EN MARCHE ET RODAGE
MISE EN MARCHE ET
RODAGE
CARBURANT
Toujours utiliser le carburant recom-
mandé, comme indiqué ci-après. Le
jour de la course, toujours utiliser de
l’essence fraîche.
Utiliser exclusivement de l’es-
sence sans plomb. L’utilisation
d’essence avec plomb endommag-
era gravement les pièces internes
du moteur telles que soupapes,
segments de piston, système
d’échappement, etc.
En cas de cognement ou de cliquetis,
utiliser une autre marque d’essence
ou une essence d’un indice d’octane
supérieur.
• Au moment de faire le plein, ne pas oublier de couper le moteur.
Procéder avec soin pour ne pas
renverser d’essence. Eviter de
faire le plein à proximité d’un feu.
• Faire le plein lorsque le moteur, le tube d’échappement, etc. sont
refroidis.
REMARQUES CONCERNANT LA
MANIPULATION
Ne jamais démarrer ou faire tourn-
er le moteur dans un endroit clos.
Les gaz d’échappement sont no-
cifs et peuvent entraîner très rapi-
dement un évanouissement, voire
la mort. Toujours faire tourner le
moteur dans un endroit bien ven-
tilé.
• Le carburateur de cette moto est équipé d’une pompe de reprise
intégrée. Par conséquent, on ne
donnera pas de gaz en démarrant
le moteur sous peine de noyer la
bougie.
• A la différence d’un moteur deux temps, ce moteur ne peut pas
être démarré au kick lorsque le papillon est ouvert parce que le
kick risque de revenir brutale-
ment. De même, si le papillon est
ouvert, le mélange air/ carburant
risque d’être trop pauvre pour
permettre le démarrage du mo-
teur.
• Avant de mettre le moteur en marche, effectuer les contrôles
repris dans la liste "Contrôles et
entretiens avant utilisation".
MAINTENANCE DU FILTRE A AIR
Comme indiqué à la section "NET-
TOYAGE DU FILTRE A AIR" du
CHAPITRE 3, appliquer l’huile pour
filtre à air mousse ou une huile équiv-
alente sur la cartouche de filtre. (Un
excès d’huile dans la cartouche peut
rendre le démarrage du moteur plus
difficile.)
MISE EN MARCHE A FROID
1. Contrôler le niveau de liquide de refroidissement.
2. Placer le robinet de carburant en
position "ON".
3. Mettre la boîte au point mort.
4. Tirer complètement la commande de départ à froid "1".
5. Actionner la pédale de kick.
Ne pas ouvrir les gaz en actionnant
la pédale de kick. Cette dernière
risquerait de revenir brutalement.
6. Repousser la commande de dé- part à froid dans sa position
d’origine et faire tourner le moteur
à 3,000 à 5,000 tr/min pendant 1
ou 2 minutes.
Ce modèle étant équipé d’une pompe
de reprise, si le moteur est emballé
(ouverture et fermeture du papillon),
le mélange air/carburant sera trop
riche et le moteur risque de caler. A la
différence d’un moteur deux temps,
par ailleurs, ce modèle peut tourner
au ralenti.
Ne pas faire chauffer le moteur
plus longtemps que nécessaire.
MISE EN MARCHE A CHAUD
Ne pas utiliser la commande de dé-
part à froid ni les gaz. Tirer le levier de
démarrage à chaud "1" et démarrer le
moteur en actionnant vigoureuse-
ment la pédale de kick d’un coup sec.
Dès que le moteur démarre, relâcher
le levier de démarrage à chaud pour
fermer le passage d’air.
Redémarrage du moteur après une
chute
Tirer le levier de démarrage à chaud
et lancer le moteur. Dès que le mo-
teur démarre, relâcher le levier de dé-
marrage à chaud pour fermer le
passage d’air.
Carburant recommandé:
Essence super sans
plomb uniquement,
avec indice d’octane
de recherche égal ou
supérieur à 95.

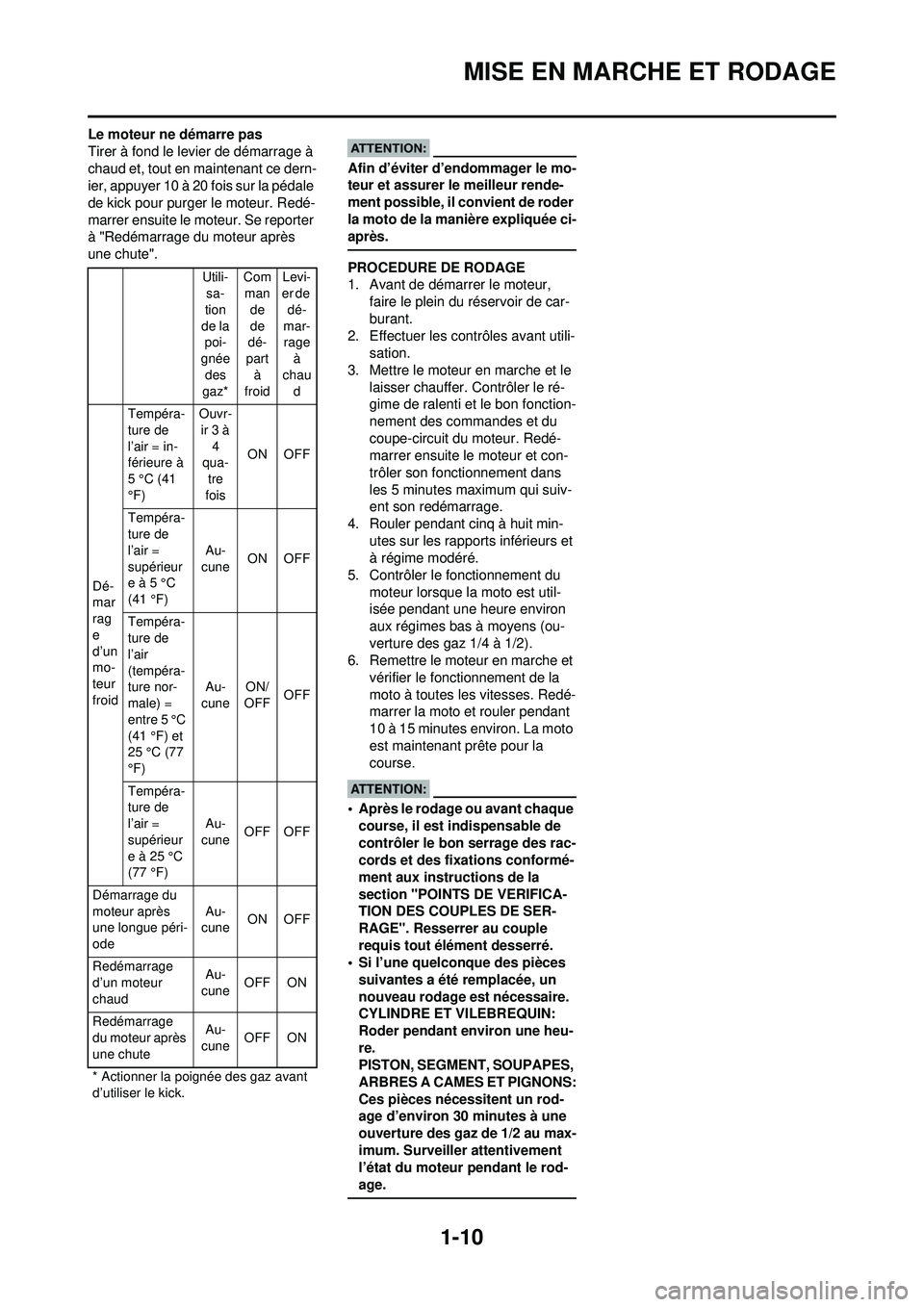

1-10
MISE EN MARCHE ET RODAGE
Le moteur ne démarre pas
Tirer à fond le levier de démarrage à
chaud et, tout en maintenant ce dern-
ier, appuyer 10 à 20 fois sur la pédale
de kick pour purger le moteur. Redé-
marrer ensuite le moteur. Se reporter
à "Redémarrage du moteur après
une chute".
Afin d’éviter d’endommager le mo-
teur et assurer le meilleur rende-
ment possible, il convient de roder
la moto de la manière expliquée ci-
après.
PROCEDURE DE RODAGE
1. Avant de démarrer le moteur, faire le plein du réservoir de car-
burant.
2. Effectuer les contrôles avant utili-
sation.
3. Mettre le moteur en marche et le laisser chauffer. Contrôler le ré-
gime de ralenti et le bon fonction-
nement des commandes et du
coupe-circuit du moteur. Redé-
marrer ensuite le moteur et con-
trôler son fonctionnement dans
les 5 minutes maximum qui suiv-
ent son redémarrage.
4. Rouler pendant cinq à huit min- utes sur les rapports inférieurs et
à régime modéré.
5. Contrôler le fonctionnement du moteur lorsque la moto est util-
isée pendant une heure environ
aux régimes bas à moyens (ou-
verture des gaz 1/4 à 1/2).
6. Remettre le moteur en marche et
vérifier le fonctionnement de la
moto à toutes les vitesses. Redé-
marrer la moto et rouler pendant
10 à 15 minutes environ. La moto
est maintenant prête pour la
course.
• Après le rodage ou avant chaque course, il est indispensable de
contrôler le bon serrage des rac-
cords et des fixations conformé-
ment aux instructions de la
section "POINTS DE VERIFICA-
TION DES COUPLES DE SER-
RAGE". Resserrer au couple
requis tout élément desserré.
• Si l’une quelconque des pièces
suivantes a été remplacée, un
nouveau rodage est nécessaire.
CYLINDRE ET VILEBREQUIN:
Roder pendant environ une heu-
re.
PISTON, SEGMENT, SOUPAPES,
ARBRES A CAMES ET PIGNONS:
Ces pièces nécessitent un rod-
age d’environ 30 minutes à une
ouverture des gaz de 1/2 au max-
imum. Surveiller attentivement
l’état du moteur pendant le rod-
age.
Utili-
sa-
tion
de la poi-
gnée des
gaz* Com
man de
de
dé-
part à
froid Levi-
er de dé-
mar- rage
à
chau
d
Dé-
mar
rag
e
d’un
mo-
teur
froid Tempéra-
ture de
l’air = in-
férieure à
5 °C (41
°F)
Ouvr-
ir 3 à
4
qua-
tre
fois ON OFF
Tempéra-
ture de
l’air =
supérieur
e à 5 °C
(41 °F) Au-
cune ON OFF
Tempéra-
ture de
l’air
(tempéra-
ture nor-
male) =
entre 5 °C
(41 °F) et
25 °C (77
°F) Au-
cune ON/
OFF OFF
Tempéra-
ture de
l’air =
supérieur
e à 25 °C
(77 °F) Au-
cune OFF OFF
Démarrage du
moteur après
une longue péri-
ode Au-
cune ON OFF
Redémarrage
d’un moteur
chaud Au-
cune OFF ON
Redémarrage
du moteur après
une chute Au-
cune OFF ON
* Actionner la poignée des gaz avant
d’utiliser le kick.

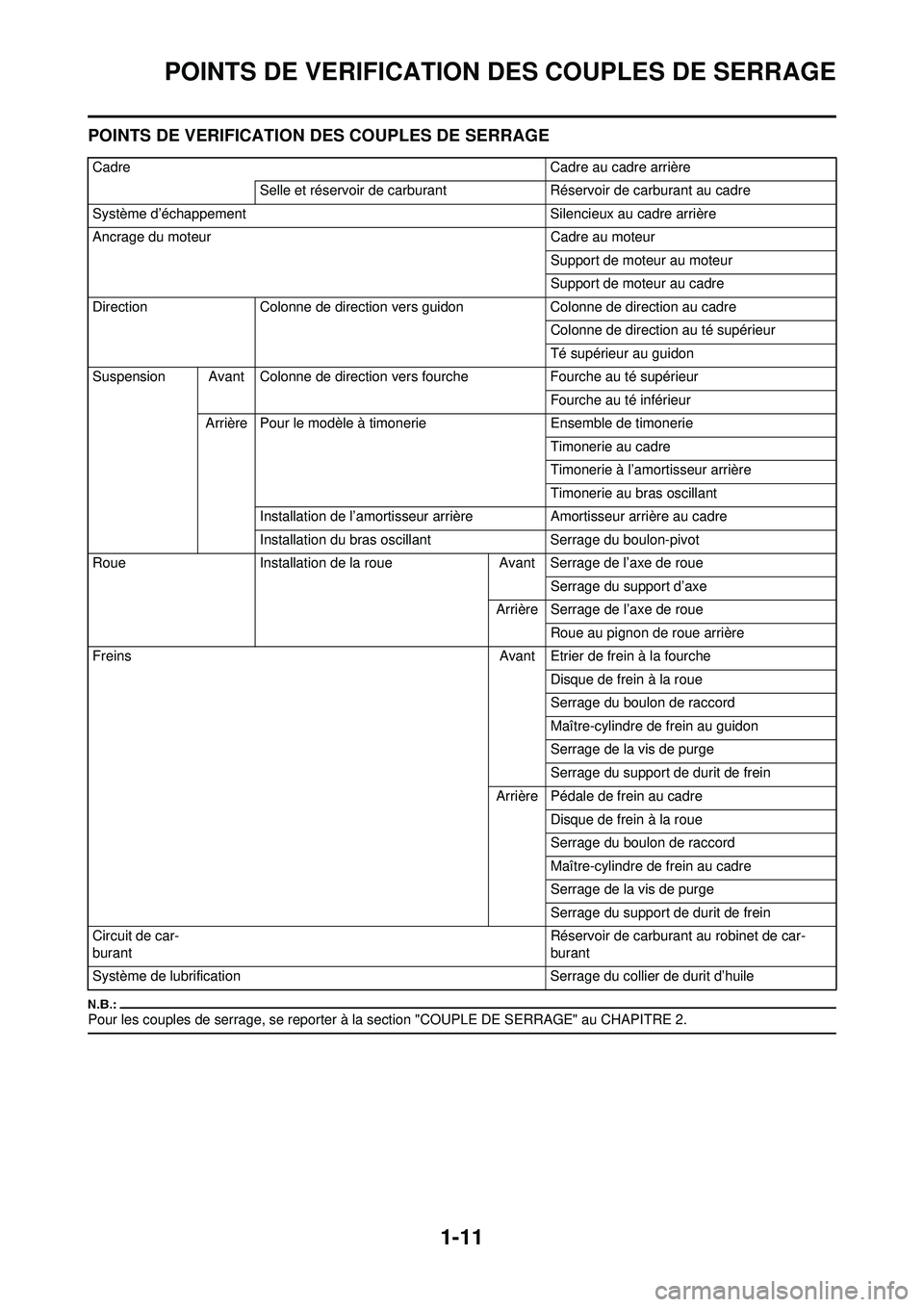

1-11
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
Pour les couples de serrage, se reporter à la section "COUPLE DE SERRAGE" au CHAPITRE 2.
CadreCadre au cadre arrière
Selle et réservoir de carburant Réservoir de carburant au cadre
Système d’échappement Silencieux au cadre arrière
Ancrage du moteur Cadre au moteur
Support de moteur au moteur
Support de moteur au cadre
Direction Colonne de direction vers guidon Colonne de direction au cadre
Colonne de direction au té supérieur
Té supérieur au guidon
Suspension Avant Colonne de direction vers fourche Fourche au té supérieur
Fourche au té inférieur
Arrière Pour le modèle à timonerie Ensemble de timonerie
Timonerie au cadre
Timonerie à l’amortisseur arrière
Timonerie au bras oscillant
Installation de l’amortisseur arrière Amortisseur arrière au cadre
Installation du bras oscillant Serrage du boulon-pivot
Roue Installation de la roue Avant Serrage de l’axe de roue
Serrage du support d’axe
Arrière Serrage de l’axe de roue Roue au pignon de roue arrière
Freins Avant Etrier de frein à la fourche
Disque de frein à la roue
Serrage du boulon de raccord
Maître-cylindre de frein au guidon
Serrage de la vis de purge
Serrage du support de durit de frein
Arrière Pédale de frein au cadre Disque de frein à la roue
Serrage du boulon de raccord
Maître-cylindre de frein au cadre
Serrage de la vis de purge
Serrage du support de durit de frein
Circuit de car-
burant Réservoir de carburant au robinet de car-
burant
Système de lubrification Serrage du collier de durit d’huile

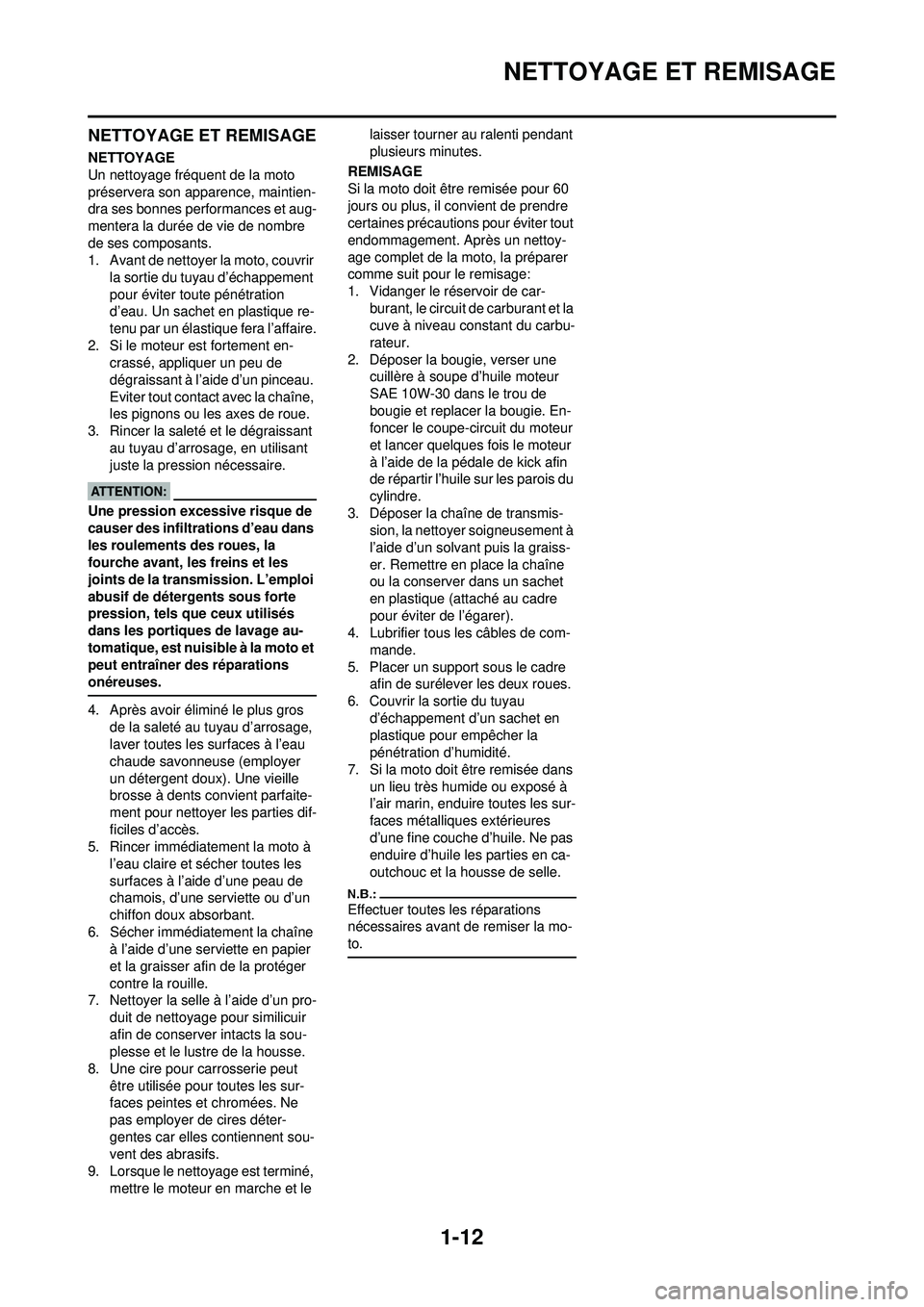

1-12
NETTOYAGE ET REMISAGE
NETTOYAGE ET REMISAGE
NETTOYAGE
Un nettoyage fréquent de la moto
préservera son apparence, maintien-
dra ses bonnes performances et aug-
mentera la durée de vie de nombre
de ses composants.
1. Avant de nettoyer la moto, couvrir la sortie du tuyau d’échappement
pour éviter toute pénétration
d’eau. Un sachet en plastique re-
tenu par un élastique fera l’affaire.
2. Si le moteur est fortement en- crassé, appliquer un peu de
dégraissant à l’aide d’un pinceau.
Eviter tout contact avec la chaîne,
les pignons ou les axes de roue.
3. Rincer la saleté et le dégraissant au tuyau d’arrosage, en utilisant
juste la pression nécessaire.
Une pression excessive risque de
causer des infiltrations d’eau dans
les roulements des roues, la
fourche avant, les freins et les
joints de la transmission. L’emploi
abusif de détergents sous forte
pression, tels que ceux utilisés
dans les portiques de lavage au-
tomatique, est nuisible à la moto et
peut entraîner des réparations
onéreuses.
4. Après avoir éliminé le plus gros de la saleté au tuyau d’arrosage,
laver toutes les surfaces à l’eau
chaude savonneuse (employer
un détergent doux). Une vieille
brosse à dents convient parfaite-
ment pour nettoyer les parties dif-
ficiles d’accès.
5. Rincer immédiatement la moto à
l’eau claire et sécher toutes les
surfaces à l’aide d’une peau de
chamois, d’une serviette ou d’un
chiffon doux absorbant.
6. Sécher immédiatement la chaîne à l’aide d’une serviette en papier
et la graisser afin de la protéger
contre la rouille.
7. Nettoyer la selle à l’aide d’un pro-
duit de nettoyage pour similicuir
afin de conserver intacts la sou-
plesse et le lustre de la housse.
8. Une cire pour carrosserie peut être utilisée pour toutes les sur-
faces peintes et chromées. Ne
pas employer de cires déter-
gentes car elles contiennent sou-
vent des abrasifs.
9. Lorsque le nettoyage est terminé, mettre le moteur en marche et le laisser tourner au ralenti pendant
plusieurs minutes.
REMISAGE
Si la moto doit être remisée pour 60
jours ou plus, il convient de prendre
certaines précautions pour éviter tout
endommagement. Après un nettoy-
age complet de la moto, la préparer
comme suit pour le remisage:
1. Vidanger le réservoir de car- burant, le circuit de carburant et la
cuve à niveau constant du carbu-
rateur.
2. Déposer la bougie, verser une cuillère à soupe d’huile moteur
SAE 10W-30 dans le trou de
bougie et replacer la bougie. En-
foncer le coupe-circuit du moteur
et lancer quelques fois le moteur
à l’aide de la pédale de kick afin
de répartir l’huile sur les parois du
cylindre.
3. Déposer la chaîne de transmis- sion, la nettoyer soigneusement à
l’aide d’un solvant puis la graiss-
er. Remettre en place la chaîne
ou la conserver dans un sachet
en plastique (attaché au cadre
pour éviter de l’égarer).
4. Lubrifier tous les câbles de com-
mande.
5. Placer un support sous le cadre afin de surélever les deux roues.
6. Couvrir la sortie du tuyau d’échappement d’un sachet en
plastique pour empêcher la
pénétration d’humidité.
7. Si la moto doit être remisée dans un lieu très humide ou exposé à
l’air marin, enduire toutes les sur-
faces métalliques extérieures
d’une fine couche d’huile. Ne pas
enduire d’huile les parties en ca-
outchouc et la housse de selle.
Effectuer toutes les réparations
nécessaires avant de remiser la mo-
to.

2-1
CARACTERISTIQUES GENERALES
CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom du modèle:YZ250FX (USA, CDN, AUS, NZ)
YZ250F (EUROPE, ZA)
Numéro de code de modèle: 5XCL (USA,CDN)
5XCM (EUROPE)
5XCP (AUS, NZ, ZA)
Dimensions: USA, CDN, ZA, AUS, NZEUROPE
Longueur totale 2,162 mm (85.12 in) 2,165 mm (85.24 in)
Largeur totale 825 mm (32.48 in)
←
Hauteur totale1,300 mm (51.18 in)←
Hauteur de la selle985 mm (38.78 in)997 mm (39.25 in)
Empattement 1,469 mm (57.83 in)
←
Garde au sol minimale370 mm (14.57 in)372 mm (14.65 in)
Poids à sec: Sans huile ni carburant 92.7 kg (204 lb)
Moteur: Type de moteur Moteur 4 temps refroidi par liquide, double arbre à cames
en tête
Disposition des cylindres Monocylindre, incliné vers l’avant
Cylindrée 249 cm
3 (8,76 Imp oz, 8,42 US oz)
Alésage × course 77.0 × 53.6 mm (3.03 × 2.11 in)
Taux de compression 13.5 : 1
Starting system Kick
Système de lubrification: Carter sec
Type ou qualité d’huile: Huile moteur (USA et CDN)
Yamalube 4, SAE10W30 ou SAE20W40
Yamalube 4-R, SAE10W50
API Service de type SG et au-delà/
JASO MA
(sauf USA et CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 ou SAE20W50
API Service de type SG et au-delà/
JASO MA
Capacité d’huile: Huile moteurVidange périodique 1.05 L (0.92 Imp qt, 1.11 US qt)
Avec remplacement du filtre à huile 1.15 L (1.01 Imp qt, 1.22 US qt)
Quantité totale 1.30 L (1.14 Imp qt, 1.37 US qt)
Quantité de liquide de refroidissement (tout circuit compris): 0.99 L (0.87 Imp qt, 1.05 US qt)
Filtre à air: Elément de type humide
2

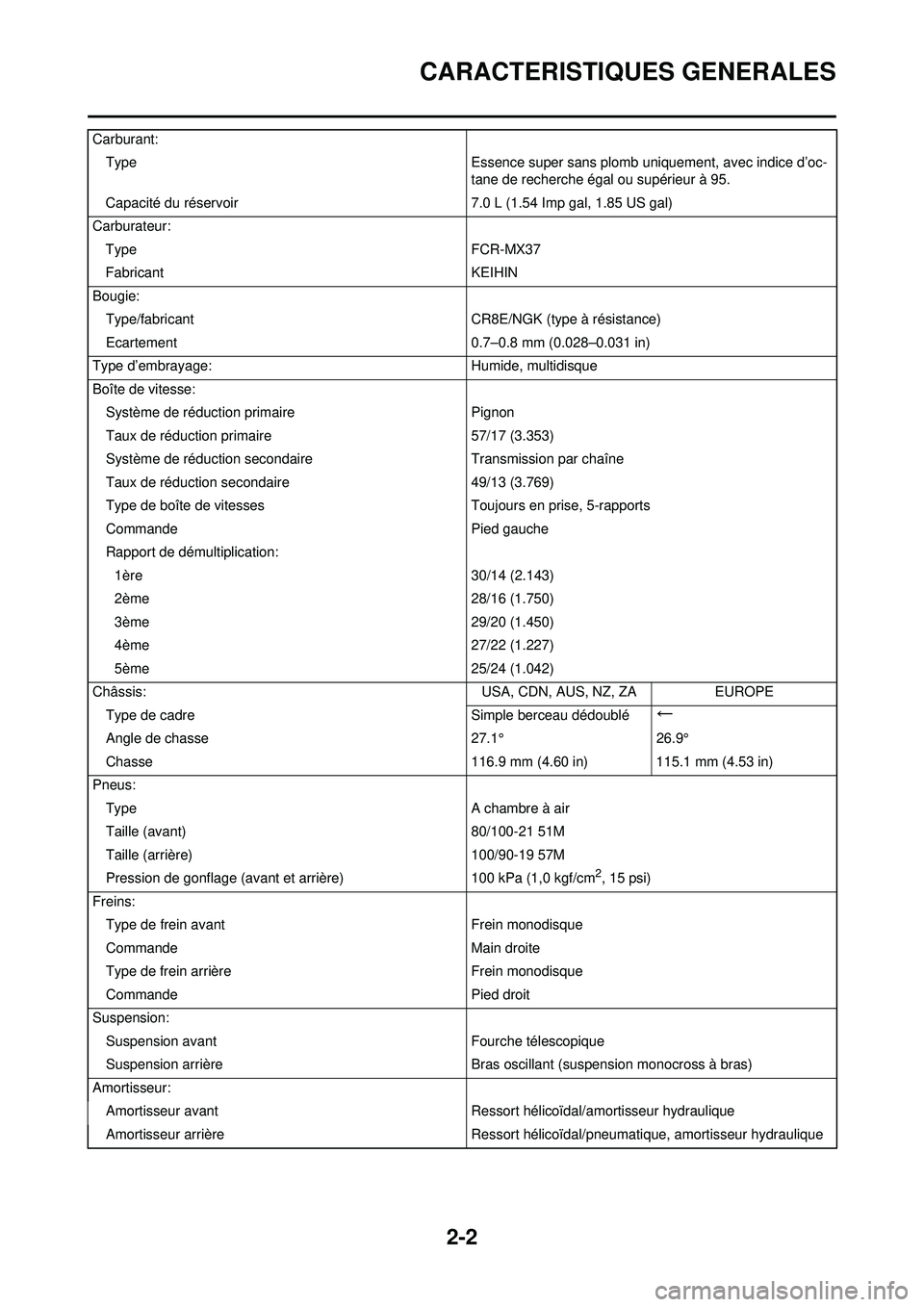

2-2
CARACTERISTIQUES GENERALES
Carburant:Type Essence super sans plomb uniquement, avec indice d’oc-
tane de recherche égal ou supérieur à 95.
Capacité du réservoir 7.0 L (1.54 Imp gal, 1.85 US gal)
Carburateur: Type FCR-MX37
Fabricant KEIHIN
Bougie: Type/fabricant CR8E/NGK (type à résistance)
Ecartement 0.7–0.8 mm (0.028–0.031 in)
Type d’embrayage: Humide, multidisque
Boîte de vitesse: Système de réduction primaire Pignon
Taux de réduction primaire 57/17 (3.353)
Système de réduction secondaire Transmission par chaîne
Taux de réduction secondaire 49/13 (3.769)
Type de boîte de vitesses Toujours en prise, 5-rapports
Commande Pied gauche
Rapport de démultiplication: 1ère 30/14 (2.143)
2ème 28/16 (1.750)
3ème 29/20 (1.450)
4ème 27/22 (1.227)
5ème 25/24 (1.042)
Châssis: USA, CDN, AUS, NZ, ZAEUROPE
Type de cadre Simple berceau dédoublé
←
Angle de chasse 27.1°26.9°
Chasse 116.9 mm (4.60 in) 115.1 mm (4.53 in)
Pneus: Type A chambre à air
Taille (avant) 80/100-21 51M
Taille (arrière) 100/90-19 57M
Pression de gonflage (avant et arrière) 100 kPa (1,0 kgf/cm
2, 15 psi)
Freins: Type de frein avant Frein monodisque
Commande Main droite
Type de frein arrière Frein monodisque
Commande Pied droit
Suspension: Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross à bras)
Amortisseur: Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur hydraulique

2-3
CARACTERISTIQUES D’ENTRETIEN
CARACTERISTIQUES D’ENTRETIEN
MOTEURDébattement des roues:
Débattement de roue avant 300 mm (11.8 in)
Débattement de roue arrière 306 mm (12.0 in)
Système électrique: Système d’allumage Volant magnétique CDI
ElémentStandardLimite
Culasse: Limite de déformation ----0.05 mm (0.002
in)
Cylindre: Alésage 77.00–77.01 mm (3.0315–3.0319 in) ----
Limite d’ovalisation ----0.05 mm (0.002
in)
Arbre à cames: Méthode de transmission Transmission par chaîne (gauche) ----
Diamètre intérieur du chapeau d’arbre à cames 22.000–22.021 mm (0.8661–0.8670 in) ----
Diamètre extérieur de l’arbre à cames 21.959–21.972 mm (0.8645–0.8650 in) ----
Jeu arbre-chapeau 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)
Dimensions de la came
Admission"A" 30.246–30.346 mm (1.1908–1.1947 in) 30.146 mm
(1.1869 in)
Admission "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm
(0.8799 in)
Echappement "A" 30.399–30.499 mm (1.1968–1.2007 in) 30.299 mm
(1.1929 in)
Echappement "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm
(0.8799 in)
Limite de faux-rond d’arbre à cames ----0.03 mm
(0.0012 in)

2-4
CARACTERISTIQUES D’ENTRETIEN
Chaîne de distribution:Type de chaîne de distribution/nbre de maillons 92RH2010-114M/114 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape: Jeu aux soupapes (à froid)IN 0.10–0.15 mm (0.0039–0.0059 in) ----
EX 0.17–0.22 mm (0.0067–0.0087 in) ----
Dimensions des soupapes: Diamètre de la tête "A" (IN) 22.9–23.1 mm (0.9016–0.9094 in) ----
Diamètre de la tête "A" (EX) 24.4–24.6 mm (0.9606–0.9685 in) ----
Largeur de portée "B" (IN) 2.26 mm (0.089 in)----
Largeur de portée "B" (EX) 2.26 mm (0.089 in)----
Largeur de siège "C" (IN) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Largeur de siège "C" (EX) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Epaisseur de rebord "D" (IN) 0.8 mm (0.0315 in)----
Epaisseur de rebord "D" (EX) 0.7 mm (0.0276 in)----
Diamètre extérieur de la queue (IN) 3.975–3.990 mm (0.1565–0.1571 in) 3.945 mm
(0.1553 in)
Diamètre extérieur de la queue (EX) 4.460–4.475 mm (0.1756–0.1762 in) 4.430 mm
(0.1744 in)
Diamètre intérieur du guide (IN) 4.000–4.012 mm (0.1575–0.1580 in) 4.050 mm
(0.1594 in)
Diamètre intérieur du guide (EX) 4.500–4.512 mm (0.1772–0.1776 in) 4.550 mm
(0.1791 in)
Elément
StandardLimite
