2008 YAMAHA YZ250F Notices Demploi (in French)

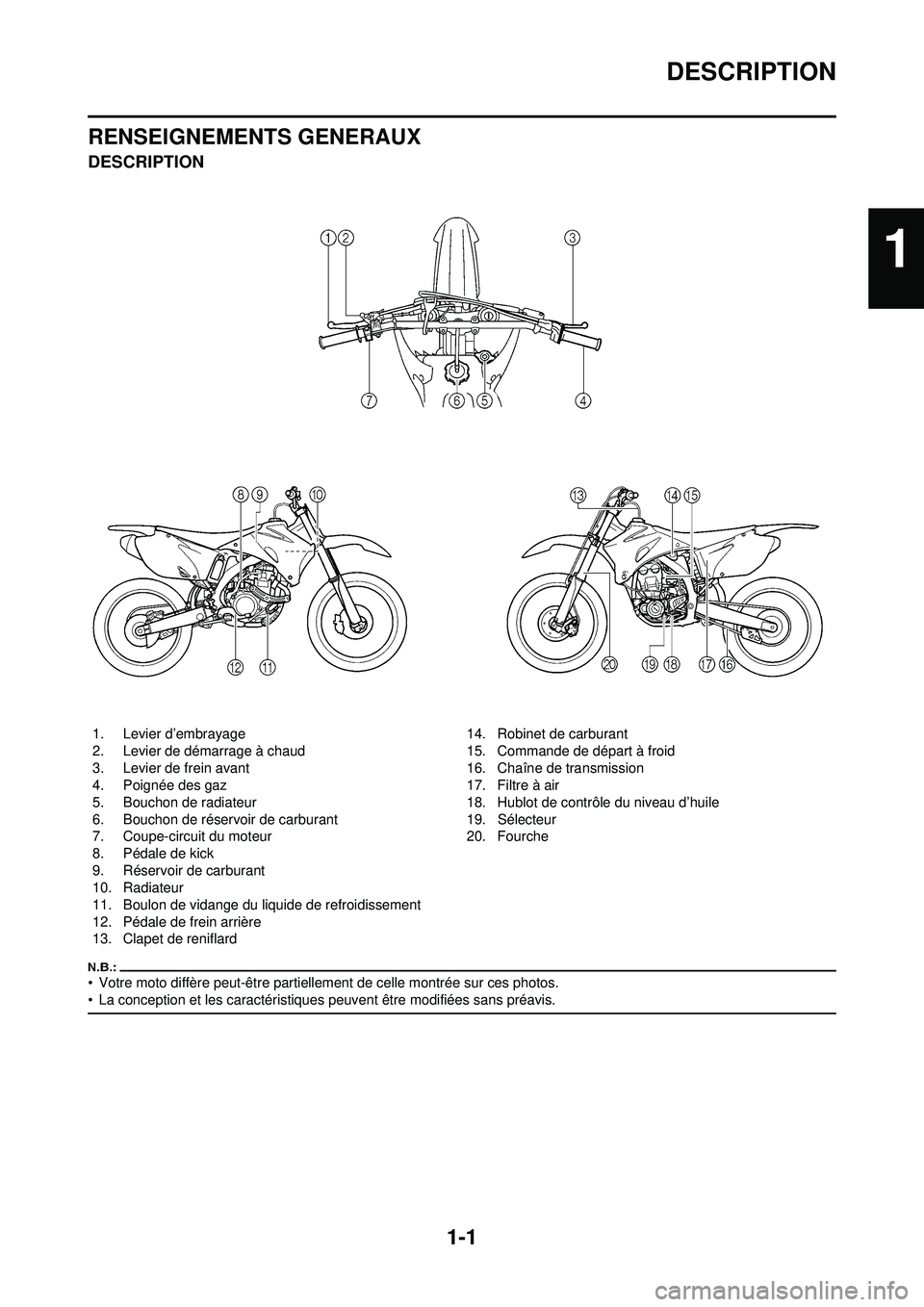

1-1
DESCRIPTION
RENSEIGNEMENTS GENERAUX
DESCRIPTION
• Votre moto diffère peut-être partiellement de celle montrée sur ces photos.
• La conception et les caractéristiques peuvent être modifiées sans préavis.
1. Levier d’embrayage
2. Levier de démarrage à chaud
3. Levier de frein avant
4. Poignée des gaz
5. Bouchon de radiateur
6. Bouchon de réservoir de carburant
7. Coupe-circuit du moteur
8. Pédale de kick
9. Réservoir de carburant
10. Radiateur
11. Boulon de vidange du liquide de refroidissement
12. Pédale de frein arrière
13. Clapet de reniflard14. Robinet de carburant
15. Commande de départ à froid
16. Chaîne de transmission
17. Filtre à air
18. Hublot de contrôle du niveau d’huile
19. Sélecteur
20. Fourche
1

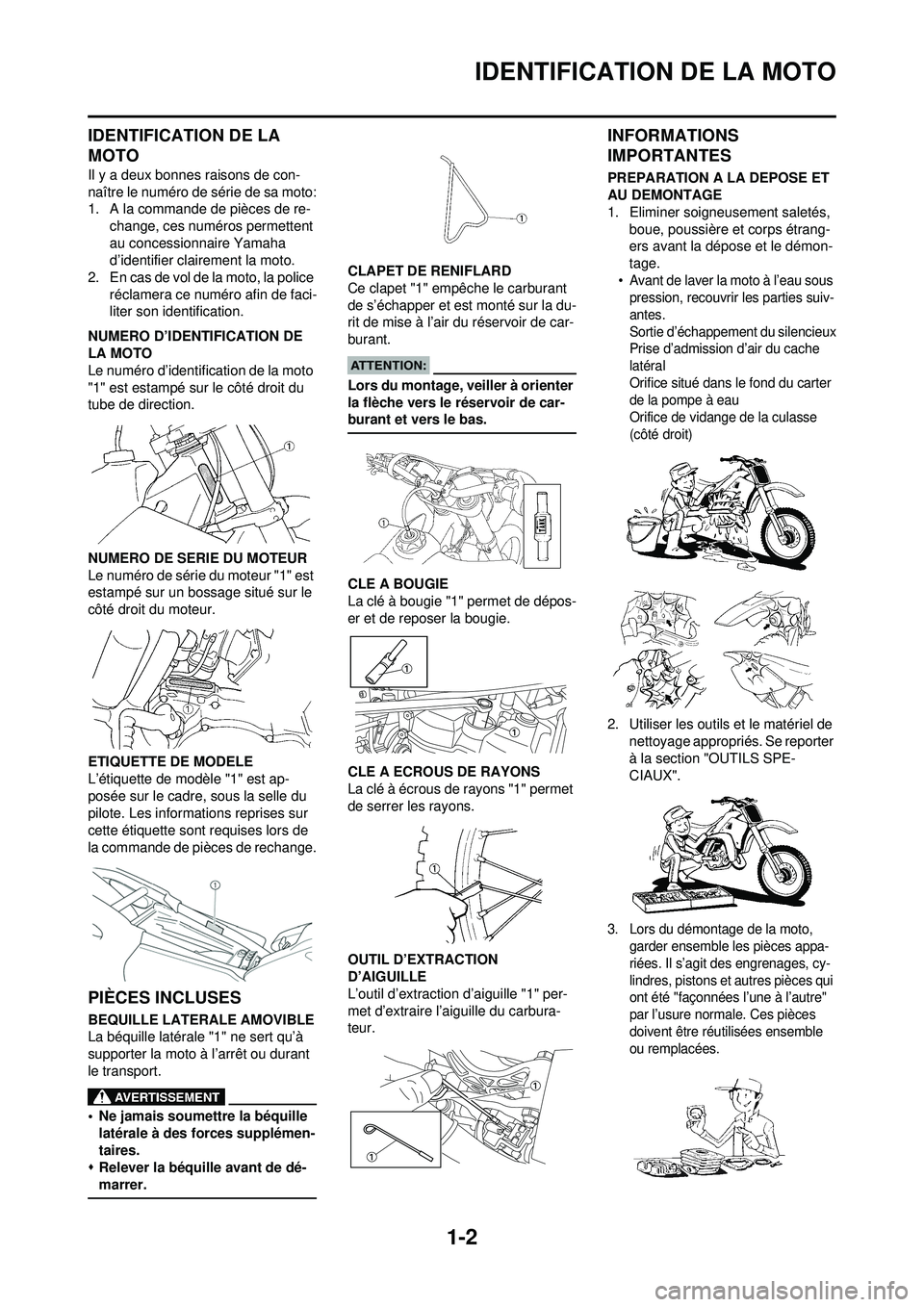

1-2
IDENTIFICATION DE LA MOTO
IDENTIFICATION DE LA
MOTO
Il y a deux bonnes raisons de con-
naître le numéro de série de sa moto:
1. A la commande de pièces de re-change, ces numéros permettent
au concessionnaire Yamaha
d’identifier clairement la moto.
2. En cas de vol de la moto, la police réclamera ce numéro afin de faci-
liter son identification.
NUMERO D’IDENTIFICATION DE
LA MOTO
Le numéro d’identification de la moto
"1" est estampé sur le côté droit du
tube de direction.
NUMERO DE SERIE DU MOTEUR
Le numéro de série du moteur "1" est
estampé sur un bossage situé sur le
côté droit du moteur.
ETIQUETTE DE MODELE
L’étiquette de modèle "1" est ap-
posée sur le cadre, sous la selle du
pilote. Les informations reprises sur
cette étiquette sont requises lors de
la commande de pièces de rechange.
PIÈCES INCLUSES
BEQUILLE LATERALE AMOVIBLE
La béquille latérale "1" ne sert qu’à
supporter la moto à l’arrêt ou durant
le transport.
• Ne jamais soumettre la béquille latérale à des forces supplémen-
taires.
Œ Relever la béquille avant de dé-
marrer.
CLAPET DE RENIFLARD
Ce clapet "1" empêche le carburant
de s’échapper et est monté sur la du-
rit de mise à l’air du réservoir de car-
burant.
Lors du montage, veiller à orienter
la flèche vers le réservoir de car-
burant et vers le bas.
CLE A BOUGIE
La clé à bougie "1" permet de dépos-
er et de reposer la bougie.
CLE A ECROUS DE RAYONS
La clé à écrous de rayons "1" permet
de serrer les rayons.
OUTIL D’EXTRACTION
D’AIGUILLE
L’outil d’extraction d’aiguille "1" per-
met d’extraire l’aiguille du carbura-
teur.
INFORMATIONS
IMPORTANTES
PREPARATION A LA DEPOSE ET
AU DEMONTAGE
1. Eliminer soigneusement saletés,
boue, poussière et corps étrang-
ers avant la dépose et le démon-
tage.
• Avant de laver la moto à l’eau sous pression, recouvrir les parties suiv-
antes.
Sortie d’échappement du silencieux
Prise d’admission d’air du cache
latéral
Orifice situé dans le fond du carter
de la pompe à eau
Orifice de vidange de la culasse
(côté droit)
2. Utiliser les outils et le matériel de
nettoyage appropriés. Se reporter
à la section "OUTILS SPE-
CIAUX".
3. Lors du démontage de la moto, garder ensemble les pièces appa-
riées. Il s’agit des engrenages, cy-
lindres, pistons et autres pièces qui
ont été "façonnées l’une à l’autre"
par l’usure normale. Ces pièces
doivent être réutilisées ensemble
ou remplacées.

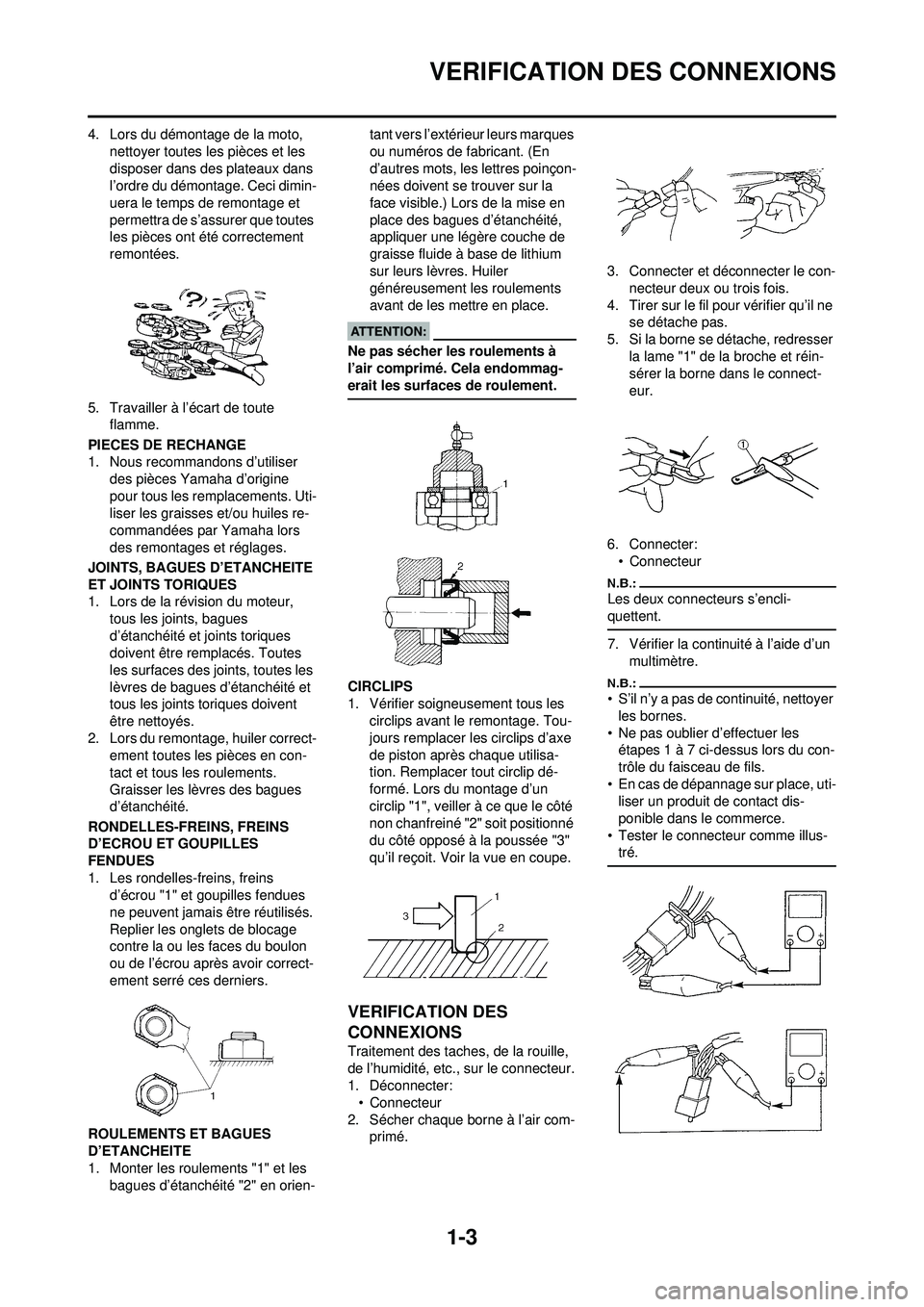

1-3
VERIFICATION DES CONNEXIONS
4. Lors du démontage de la moto, nettoyer toutes les pièces et les
disposer dans des plateaux dans
l’ordre du démontage. Ceci dimin-
uera le temps de remontage et
permettra de s’assurer que toutes
les pièces ont été correctement
remontées.
5. Travailler à l’écart de toute flamme.
PIECES DE RECHANGE
1. Nous recommandons d’utiliser des pièces Yamaha d’origine
pour tous les remplacements. Uti-
liser les graisses et/ou huiles re-
commandées par Yamaha lors
des remontages et réglages.
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur, tous les joints, bagues
d’étanchéité et joints toriques
doivent être remplacés. Toutes
les surfaces des joints, toutes les
lèvres de bagues d’étanchéité et
tous les joints toriques doivent
être nettoyés.
2. Lors du remontage, huiler correct- ement toutes les pièces en con-
tact et tous les roulements.
Graisser les lèvres des bagues
d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins d’écrou "1" et goupilles fendues
ne peuvent jamais être réutilisés.
Replier les onglets de blocage
contre la ou les faces du boulon
ou de l’écrou après avoir correct-
ement serré ces derniers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements "1" et les bagues d’étanchéité "2" en orien- tant vers l’extérieur leurs marques
ou numéros de fabricant. (En
d’autres mots, les lettres poinçon-
nées doivent se trouver sur la
face visible.) Lors de la mise en
place des bagues d’étanchéité,
appliquer une légère couche de
graisse fluide à base de lithium
sur leurs lèvres. Huiler
généreusement les roulements
avant de les mettre en place.
Ne pas sécher les roulements à
l’air comprimé. Cela endommag-
erait les surfaces de roulement.
CIRCLIPS
1. Vérifier soigneusement tous les
circlips avant le remontage. Tou-
jours remplacer les circlips d’axe
de piston après chaque utilisa-
tion. Remplacer tout circlip dé-
formé. Lors du montage d’un
circlip "1", veiller à ce que le côté
non chanfreiné "2" soit positionné
du côté opposé à la poussée "3"
qu’il reçoit. Voir la vue en coupe.
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille,
de l’humidité, etc., sur le connecteur.
1. Déconnecter:
• Connecteur
2. Sécher chaque borne à l’air com- primé. 3. Connecter et déconnecter le con-
necteur deux ou trois fois.
4. Tirer sur le fil pour vérifier qu’il ne se détache pas.
5. Si la borne se détache, redresser la lame "1" de la broche et réin-
sérer la borne dans le connect-
eur.
6. Connecter: • Connecteur
Les deux connecteurs s’encli-
quettent.
7. Vérifier la continuité à l’aide d’un multimètre.
• S’il n’y a pas de continuité, nettoyer
les bornes.
• Ne pas oublier d’effectuer les étapes 1 à 7 ci-dessus lors du con-
trôle du faisceau de fils.
• En cas de dépannage sur place, uti- liser un produit de contact dis-
ponible dans le commerce.
• Tester le connecteur comme illus- tré.

1-4

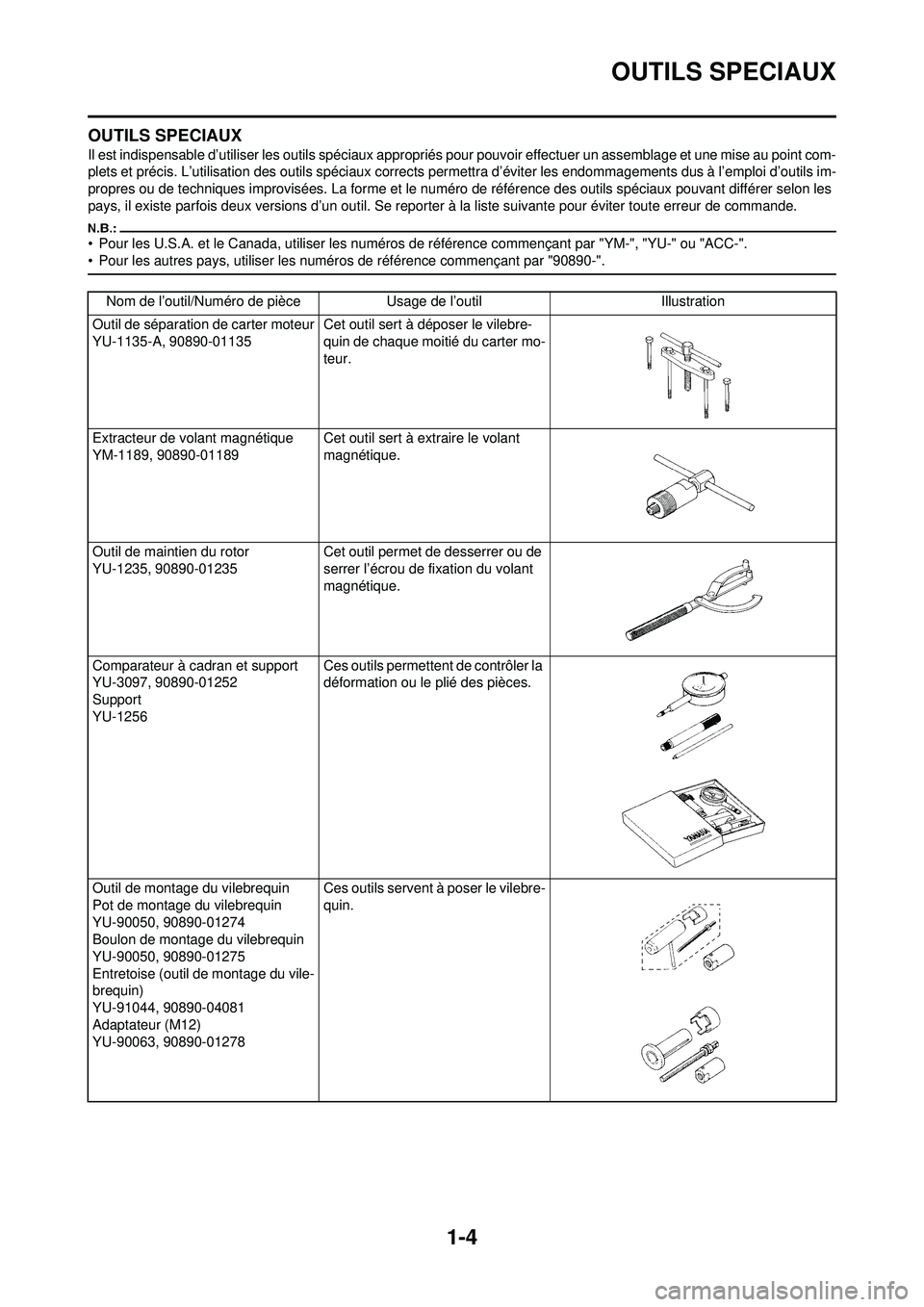

OUTILS SPECIAUX
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise au point com-
plets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à l’emploi d’outils im-
propres ou de techniques improvisées. La forme et le numéro de référence des outils spéciaux pouvant différer selon les
pays, il existe parfois deux versions d’un outil. Se reporter à la liste suivante pour éviter toute erreur de commande.
• Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par "YM-", "YU-" ou "ACC-".
• Pour les autres pays, utiliser les numéros de référence commençant par "90890-".
Nom de l’outil/Numéro de pièce Usage de l’outilIllustration
Outil de séparation de carter moteur
YU-1135-A, 90890-01135 Cet outil sert à déposer le vilebre-
quin de chaque moitié du carter mo-
teur.
Extracteur de volant magnétique
YM-1189, 90890-01189 Cet outil sert à extraire le volant
magnétique.
Outil de maintien du rotor
YU-1235, 90890-01235 Cet outil permet de desserrer ou de
serrer l’écrou de fixation du volant
magnétique.
Comparateur à cadran et support
YU-3097, 90890-01252
Support
YU-1256 Ces outils permettent de contrôler la
déformation ou le plié des pièces.
Outil de montage du vilebrequin
Pot de montage du vilebrequin
YU-90050, 90890-01274
Boulon de montage du vilebrequin
YU-90050, 90890-01275
Entretoise (outil de montage du vile-
brequin)
YU-91044, 90890-04081
Adaptateur (M12)
YU-90063, 90890-01278 Ces outils servent à poser le vilebre-
quin.

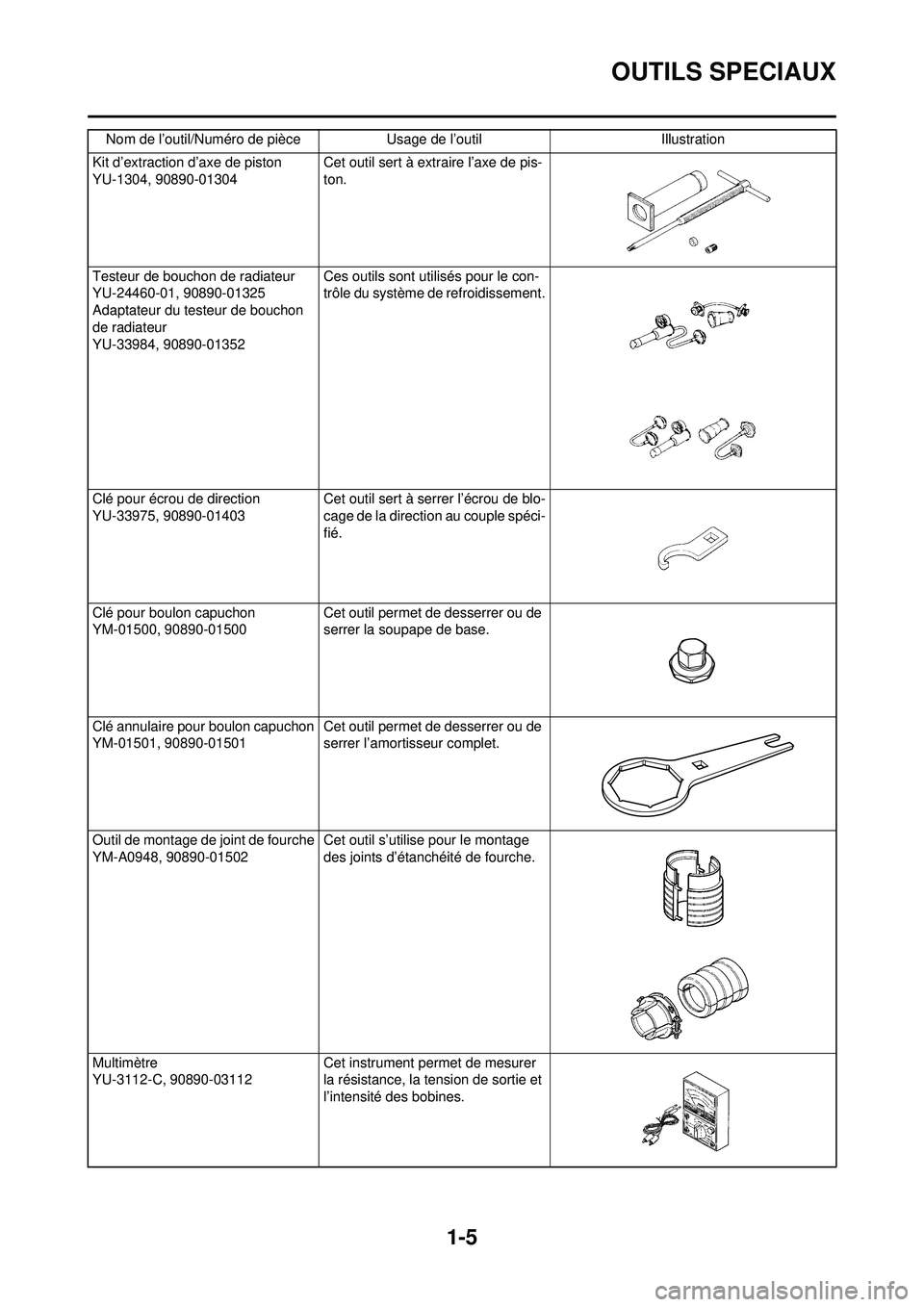

1-5
OUTILS SPECIAUX
Kit d’extraction d’axe de piston
YU-1304, 90890-01304 Cet outil sert à extraire l’axe de pis-
ton.
Testeur de bouchon de radiateur
YU-24460-01, 90890-01325
Adaptateur du testeur de bouchon
de radiateur
YU-33984, 90890-01352 Ces outils sont utilisés pour le con-
trôle du système de refroidissement.
Clé pour écrou de direction
YU-33975, 90890-01403 Cet outil sert à serrer l’écrou de blo-
cage de la direction au couple spéci-
fié.
Clé pour boulon capuchon
YM-01500, 90890-01500 Cet outil permet de desserrer ou de
serrer la soupape de base.
Clé annulaire pour boulon capuchon
YM-01501, 90890-01501 Cet outil permet de desserrer ou de
serrer l’amortisseur complet.
Outil de montage de joint de fourche
YM-A0948, 90890-01502 Cet outil s’utilise pour le montage
des joints d’étanchéité de fourche.
Multimètre
YU-3112-C, 90890-03112 Cet instrument permet de mesurer
la résistance, la tension de sortie et
l’intensité des bobines.
Nom de l’outil/Numéro de pièce Usage de l’outil Illustration

1-6

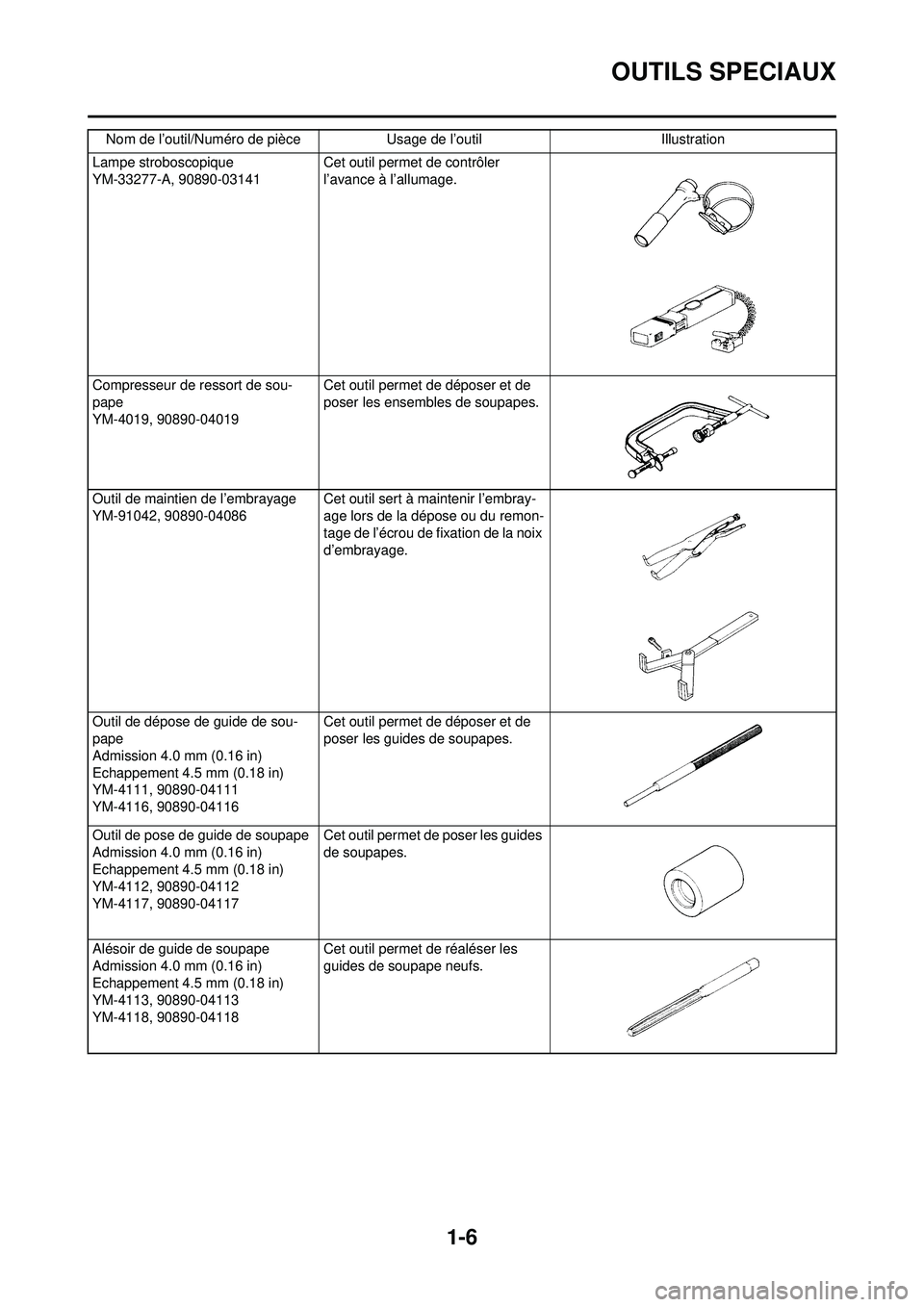

OUTILS SPECIAUX
Lampe stroboscopique
YM-33277-A, 90890-03141 Cet outil permet de contrôler
l’avance à l’allumage.
Compresseur de ressort de sou-
pape
YM-4019, 90890-04019 Cet outil permet de déposer et de
poser les ensembles de soupapes.
Outil de maintien de l’embrayage
YM-91042, 90890-04086 Cet outil sert à maintenir l’embray-
age lors de la dépose ou du remon-
tage de l’écrou de fixation de la noix
d’embrayage.
Outil de dépose de guide de sou-
pape
Admission 4.0 mm (0.16 in)
Echappement 4.5 mm (0.18 in)
YM-4111, 90890-04111
YM-4116, 90890-04116 Cet outil permet de déposer et de
poser les guides de soupapes.
Outil de pose de guide de soupape
Admission 4.0 mm (0.16 in)
Echappement 4.5 mm (0.18 in)
YM-4112, 90890-04112
YM-4117, 90890-04117 Cet outil permet de poser les guides
de soupapes.
Alésoir de guide de soupape
Admission 4.0 mm (0.16 in)
Echappement 4.5 mm (0.18 in)
YM-4113, 90890-04113
YM-4118, 90890-04118 Cet outil permet de réaléser les
guides de soupape neufs.
Nom de l’outil/Numéro de pièce Usage de l’outil Illustration

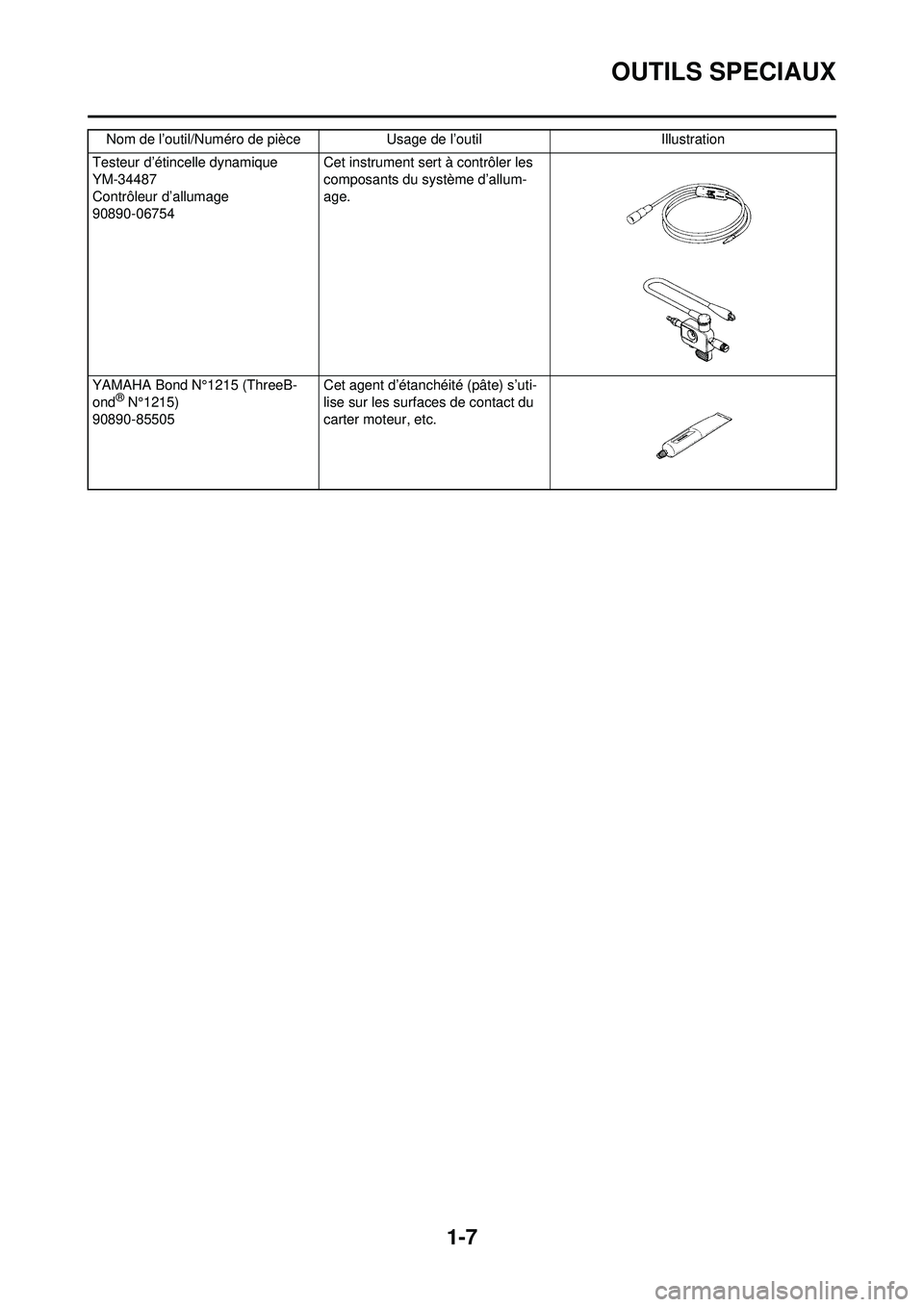

1-7
OUTILS SPECIAUX
Nom de l’outil/Numéro de pièceUsage de l’outilIllustration
Testeur d’étincelle dynamique
YM-34487
Contrôleur d’allumage
90890-06754 Cet instrument sert à contrôler les
composants du système d’allum-
age.
YAMAHA Bond N°1215 (ThreeB-
ond
® N°1215)
90890-85505 Cet agent d’étanchéité (pâte) s’uti-
lise sur les surfaces de contact du
carter moteur, etc.

1-8

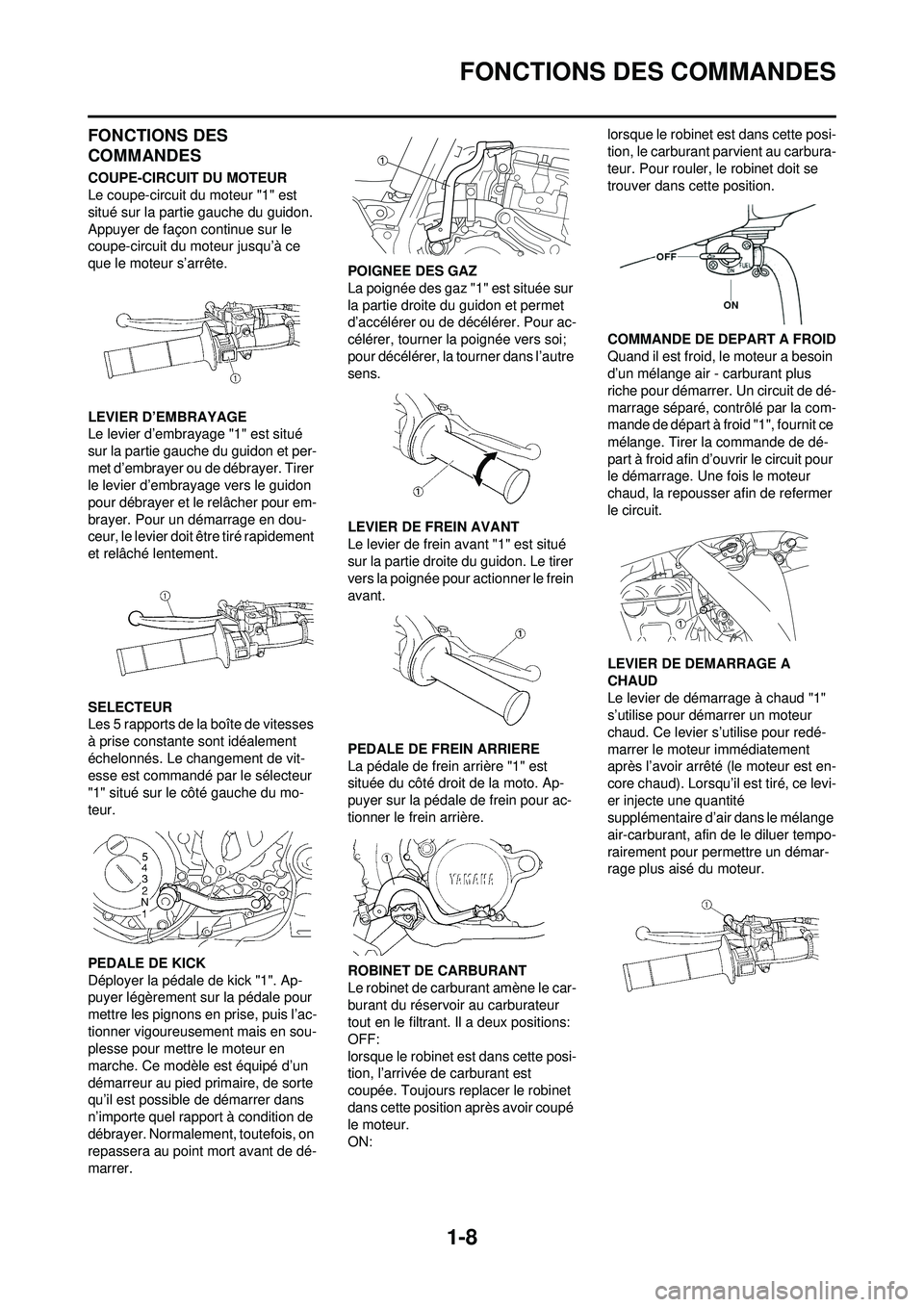

FONCTIONS DES COMMANDES
FONCTIONS DES
COMMANDES
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur "1" est
situé sur la partie gauche du guidon.
Appuyer de façon continue sur le
coupe-circuit du moteur jusqu’à ce
que le moteur s’arrête.
LEVIER D’EMBRAYAGE
Le levier d’embrayage "1" est situé
sur la partie gauche du guidon et per-
met d’embrayer ou de débrayer. Tirer
le levier d’embrayage vers le guidon
pour débrayer et le relâcher pour em-
brayer. Pour un démarrage en dou-
ceur, le levier doit être tiré rapidement
et relâché lentement.
SELECTEUR
Les 5 rapports de la boîte de vitesses
à prise constante sont idéalement
échelonnés. Le changement de vit-
esse est commandé par le sélecteur
"1" situé sur le côté gauche du mo-
teur.
PEDALE DE KICK
Déployer la pédale de kick "1". Ap-
puyer légèrement sur la pédale pour
mettre les pignons en prise, puis l’ac-
tionner vigoureusement mais en sou-
plesse pour mettre le moteur en
marche. Ce modèle est équipé d’un
démarreur au pied primaire, de sorte
qu’il est possible de démarrer dans
n’importe quel rapport à condition de
débrayer. Normalement, toutefois, on
repassera au point mort avant de dé-
marrer.POIGNEE DES GAZ
La poignée des gaz "1" est située sur
la partie droite du guidon et permet
d’accélérer ou de décélérer. Pour ac-
célérer, tourner la poignée vers soi;
pour décélérer, la tourner dans l’autre
sens.
LEVIER DE FREIN AVANT
Le levier de frein avant "1" est situé
sur la partie droite du guidon. Le tirer
vers la poignée pour actionner le frein
avant.
PEDALE DE FREIN ARRIERE
La pédale de frein arrière "1" est
située du côté droit de la moto. Ap-
puyer sur la pédale de frein pour ac-
tionner le frein arrière.
ROBINET DE CARBURANT
Le robinet de carburant amène le car-
burant du réservoir au carburateur
tout en le filtrant. Il a deux positions:
OFF:
lorsque le robinet est dans cette posi-
tion, l’arrivée de carburant est
coupée. Toujours replacer le robinet
dans cette position après avoir coupé
le moteur.
ON:lorsque le robinet est dans cette posi-
tion, le carburant parvient au carbura-
teur. Pour rouler, le robinet doit se
trouver dans cette position.
COMMANDE DE DEPART A FROID
Quand il est froid, le moteur a besoin
d’un mélange air - carburant plus
riche pour démarrer. Un circuit de dé-
marrage séparé, contrôlé par la com-
mande de départ à froid "1", fournit ce
mélange. Tirer la commande de dé-
part à froid afin d’ouvrir le circuit pour
le démarrage. Une fois le moteur
chaud, la repousser afin de refermer
le circuit.
LEVIER DE DEMARRAGE A
CHAUD
Le levier de démarrage à chaud "1"
s’utilise pour démarrer un moteur
chaud. Ce levier s’utilise pour redé-
marrer le moteur immédiatement
après l’avoir arrêté (le moteur est en-
core chaud). Lorsqu’il est tiré, ce levi-
er injecte une quantité
supplémentaire d’air dans le mélange
air-carburant, afin de le diluer tempo-
rairement pour permettre un démar-
rage plus aisé du moteur.
