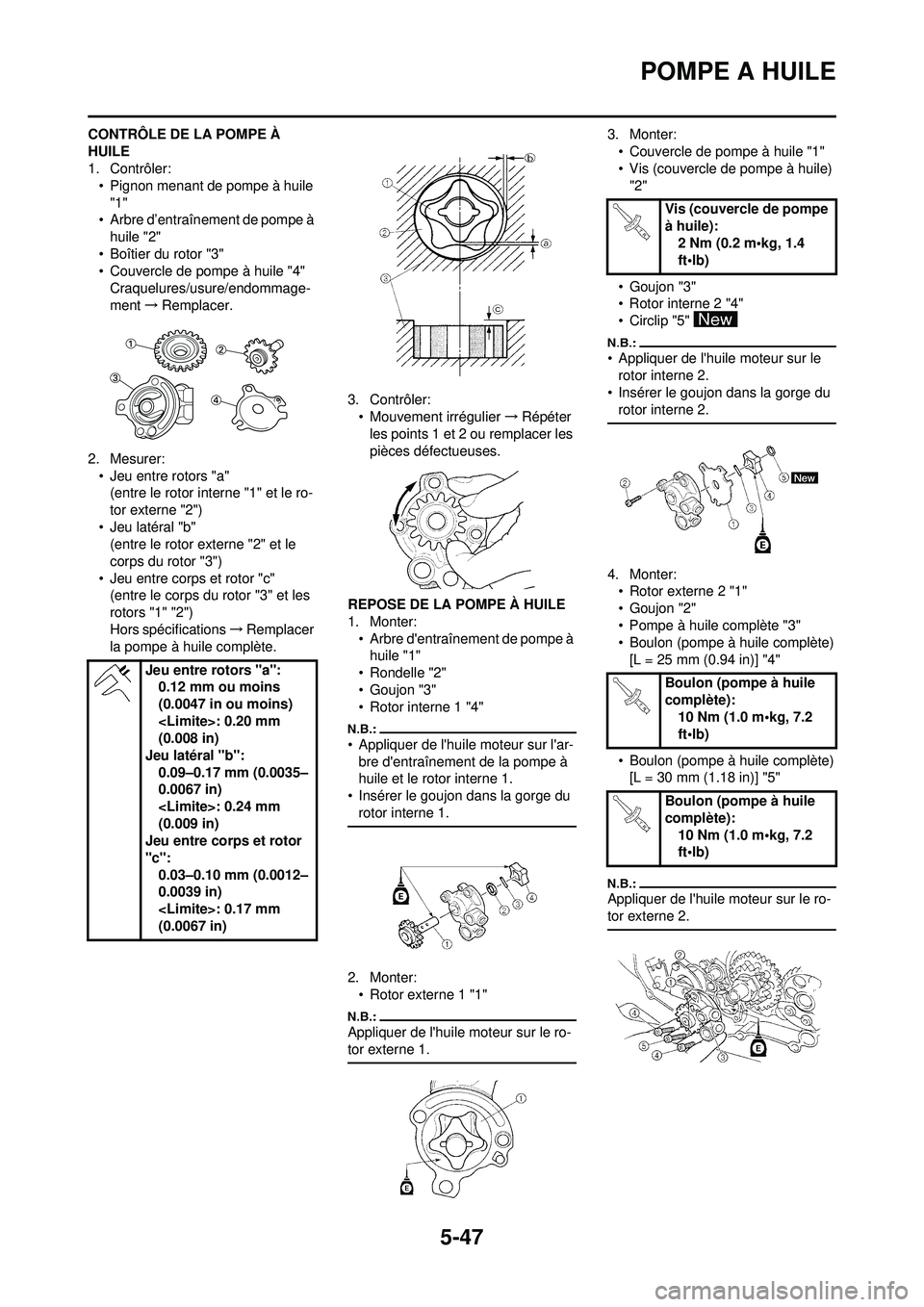

5-47
POMPE A HUILE
CONTRÔLE DE LA POMPE À
HUILE
1. Contrôler:• Pignon menant de pompe à huile
"1"
• Arbre d’entraînement de pompe à huile "2"
• Boîtier du rotor "3"
• Couvercle de pompe à huile "4" Craquelures/usure/endommage-
ment →Remplacer.
2. Mesurer: • Jeu entre rotors "a"(entre le rotor inte rne "1" et le ro-
tor externe "2")
• Jeu latéral "b" (entre le rotor externe "2" et le
corps du rotor "3")
• Jeu entre corps et rotor "c" (entre le corps du rotor "3" et les
rotors "1" "2")
Hors spécifications →Remplacer
la pompe à huile complète. 3. Contrôler:
• Mouvement irrégulier →Répéter
les points 1 et 2 ou remplacer les
pièces défectueuses.
REPOSE DE LA POMPE À HUILE
1. Monter: • Arbre d'entraînement de pompe à huile "1"
• Rondelle "2"
• Goujon "3"
• Rotor interne 1 "4"
• Appliquer de l'huile moteur sur l'ar- bre d'entraînement de la pompe à
huile et le rotor interne 1.
• Insérer le goujon dans la gorge du
rotor interne 1.
2. Monter:• Rotor externe 1 "1"
Appliquer de l'huile moteur sur le ro-
tor externe 1.
3. Monter:• Couvercle de pompe à huile "1"
• Vis (couvercle de pompe à huile) "2"
•Goujon "3"
• Rotor interne 2 "4"
• Circlip "5"
• Appliquer de l'huile moteur sur le rotor interne 2.
• Insérer le goujon dans la gorge du rotor interne 2.
4. Monter:• Rotor externe 2 "1"
•Goujon "2"
• Pompe à huile complète "3"
• Boulon (pompe à huile complète)[L = 25 mm (0.94 in)] "4"
• Boulon (pompe à huile complète) [L = 30 mm (1.18 in)] "5"
Appliquer de l'huile moteur sur le ro-
tor externe 2.
Jeu entre rotors "a": 0.12 mm ou moins
(0.0047 in ou moins)
: 0.20 mm
(0.008 in)
Jeu latéral "b":
0.09–0.17 mm (0.0035–
0.0067 in)
: 0.24 mm
(0.009 in)
Jeu entre corps et rotor
"c":
0.03–0.10 mm (0.0012–
0.0039 in)
: 0.17 mm
(0.0067 in)
Vis (couvercle de pompe
à huile):2 Nm (0.2 m•kg, 1.4
ft•lb)
Boulon (pompe à huile
complète): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (pompe à huile
complète): 10 Nm (1.0 m•kg, 7.2
ft•lb)

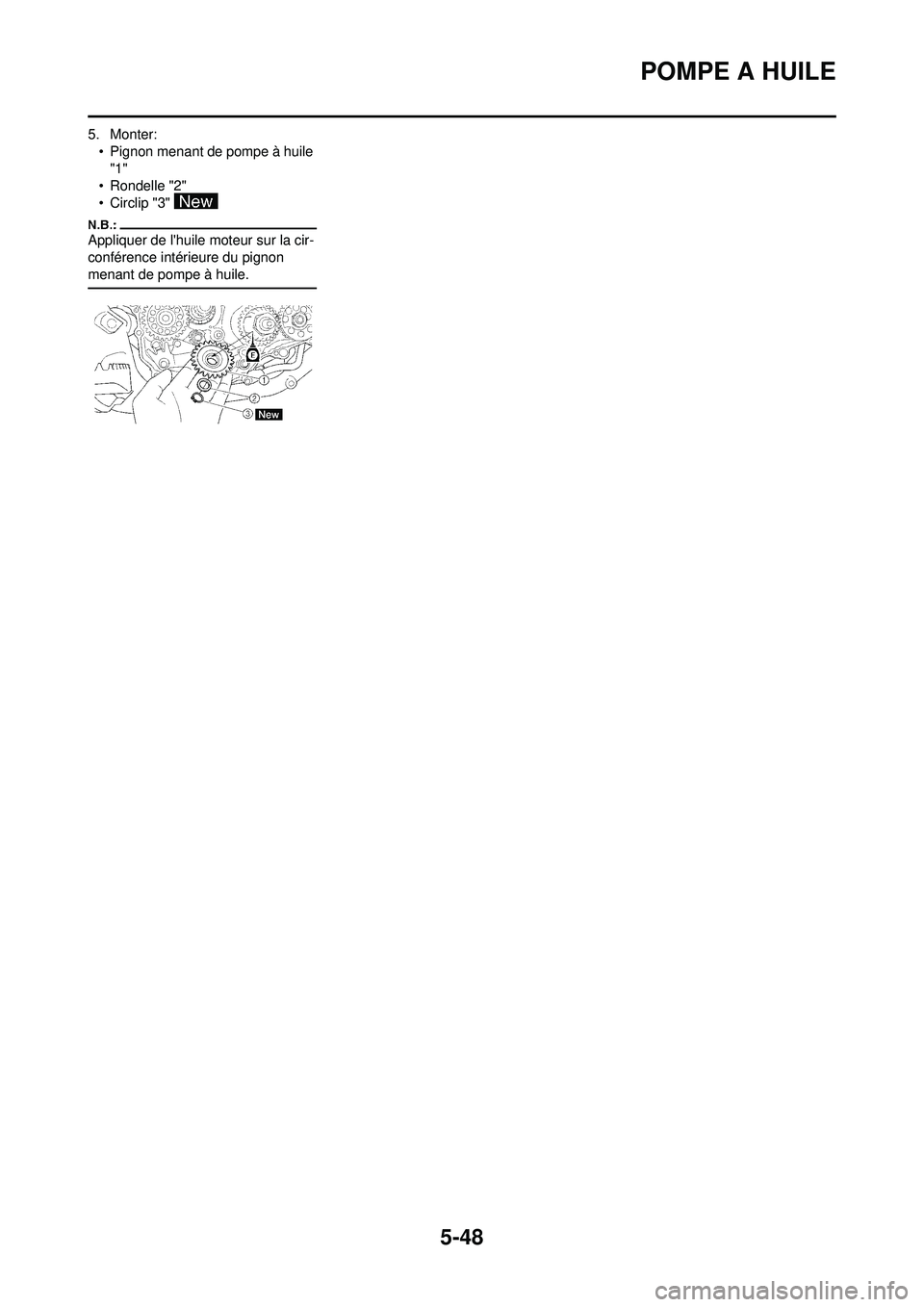

5-48
POMPE A HUILE
5. Monter:• Pignon menant de pompe à huile "1"
• Rondelle "2"
• Circlip "3"
Appliquer de l'huile moteur sur la cir-
conférence intérieure du pignon
menant de pompe à huile.

5-49
ARBRE DE KICK ET AXE DE SELECTEUR
ARBRE DE KICK ET AXE DE SELECTEUR
DÉPOSE DE L'ARBRE DE KICK ET DE L'AXE DE SÉLECTEUROrdre Nom de la pièce Qté Remarques Pompe à huile Se reporter à la section "POMPE A HUILE".
1 Pignon fou de kick 1
2 Arbre de kick complet 1 Se reporter à la section de dépose.
3 Guide de ressort 1
4 Ressort de torsion 1
5 Roue à rochet 1
6 Pignon de kick 1
7 Arbre de kick 1
8 Rondelle 1
9 Sélecteur 1
10 Axe de sélecteur 1
11 Entretoise épaulée 1
12 Ressort de torsion 1
13 Rouleau 1
14 Guide de sélecteur 1 Se reporter à la section de dépose.
15 Levier de sélecteur complet 1 Se reporter à la section de dépose.
16 Levier de sélecteur 1

5-50
ARBRE DE KICK ET AXE DE SELECTEUR
17 Cliquet2
18 Goupille de cliquet 2
19 Ressort 2
20 Boulon (doigt de verrouillage) 1
21 Doigt de verrouillage 1
22 Ressort de torsion 1
23 Segment 1 Se reporter à la section de dépose.
Ordre
Nom de la pièce QtéRemarques

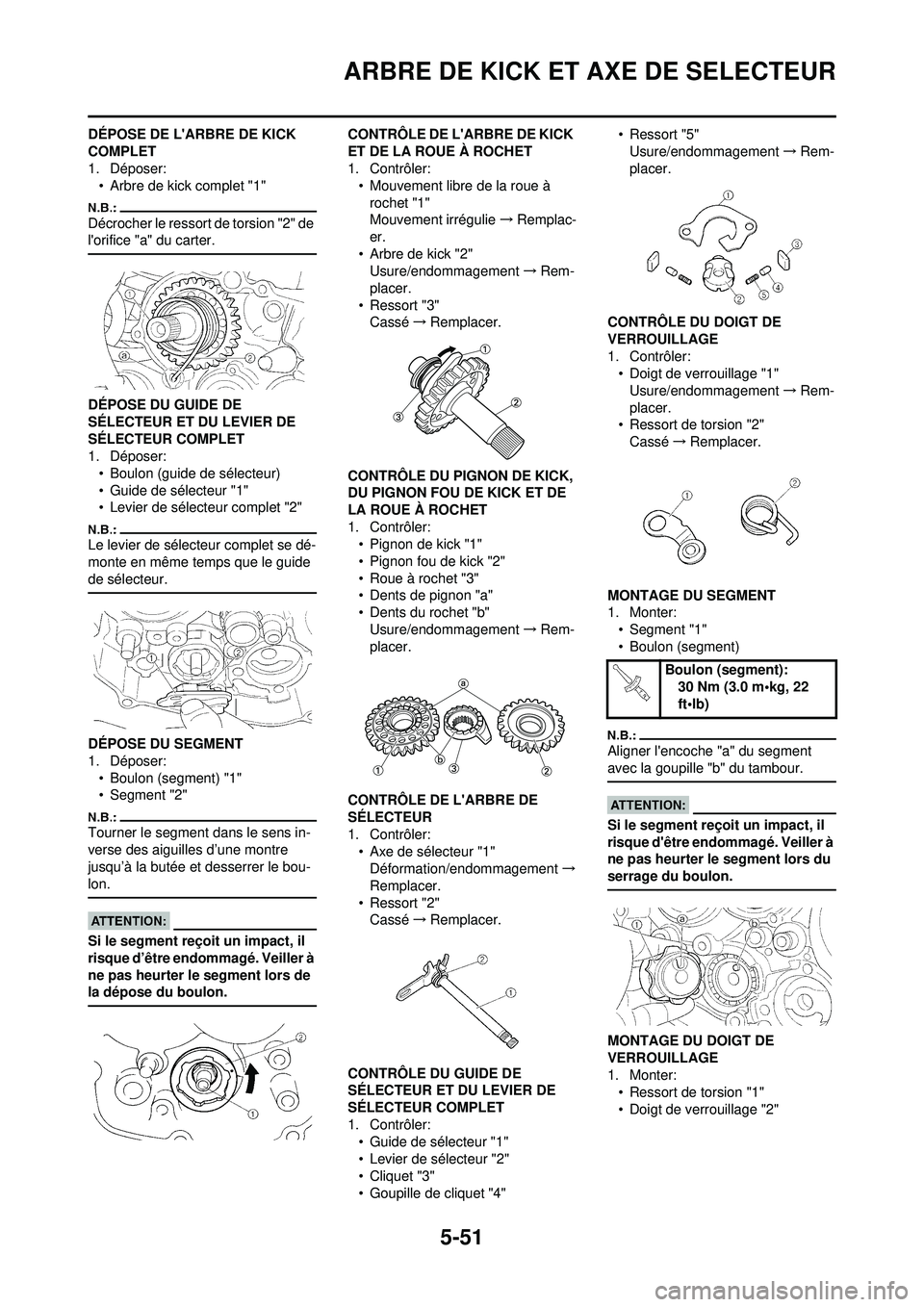

5-51
ARBRE DE KICK ET AXE DE SELECTEUR
DÉPOSE DE L'ARBRE DE KICK
COMPLET
1. Déposer:• Arbre de kick complet "1"
Décrocher le ressort de torsion "2" de
l'orifice "a" du carter.
DÉPOSE DU GUIDE DE
SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET
1. Déposer:• Boulon (guide de sélecteur)
• Guide de sélecteur "1"
• Levier de sélect eur complet "2"
Le levier de sélecteur complet se dé-
monte en même temps que le guide
de sélecteur.
DÉPOSE DU SEGMENT
1. Déposer:
• Boulon (segment) "1"
• Segment "2"
Tourner le segment dans le sens in-
verse des aiguilles d’une montre
jusqu’à la butée et desserrer le bou-
lon.
Si le segment reçoit un impact, il
risque d’être endommagé. Veiller à
ne pas heurter le segment lors de
la dépose du boulon.
CONTRÔLE DE L'ARBRE DE KICK
ET DE LA ROUE À ROCHET
1. Contrôler:• Mouvement libre de la roue à
rochet "1"
Mouvement irrégulie →Remplac-
er.
• Arbre de kick "2" Usure/endommagement →Rem-
placer.
• Ressort "3" Cassé →Remplacer.
CONTRÔLE DU PIGNON DE KICK,
DU PIGNON FOU DE KICK ET DE
LA ROUE À ROCHET
1. Contrôler: • Pignon de kick "1"
• Pignon fou de kick "2"
• Roue à rochet "3"
• Dents de pignon "a"
• Dents du rochet "b"Usure/endommagement →Rem-
placer.
CONTRÔLE DE L'ARBRE DE
SÉLECTEUR
1. Contrôler: • Axe de sélecteur "1"Déformation/endommagement →
Remplacer.
• Ressort "2" Cassé →Remplacer.
CONTRÔLE DU GUIDE DE
SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET
1. Contrôler: • Guide de sélecteur "1"
• Levier de sélecteur "2"
• Cliquet "3"
• Goupille de cliquet "4" • Ressort "5"
Usure/endommagement →Rem-
placer.
CONTRÔLE DU DOIGT DE
VERROUILLAGE
1. Contrôler: • Doigt de verrouillage "1"Usure/endommagement →Rem-
placer.
• Ressort de torsion "2" Cassé →Remplacer.
MONTAGE DU SEGMENT
1. Monter: • Segment "1"
• Boulon (segment)
Aligner l'encoche "a" du segment
avec la goupille "b" du tambour.
Si le segment reçoit un impact, il
risque d'être endommagé. Veiller à
ne pas heurter le segment lors du
serrage du boulon.
MONTAGE DU DOIGT DE
VERROUILLAGE
1. Monter:• Ressort de torsion "1"
• Doigt de verrouillage "2"
Boulon (segment): 30 Nm (3.0 m•kg, 22
ft•lb)

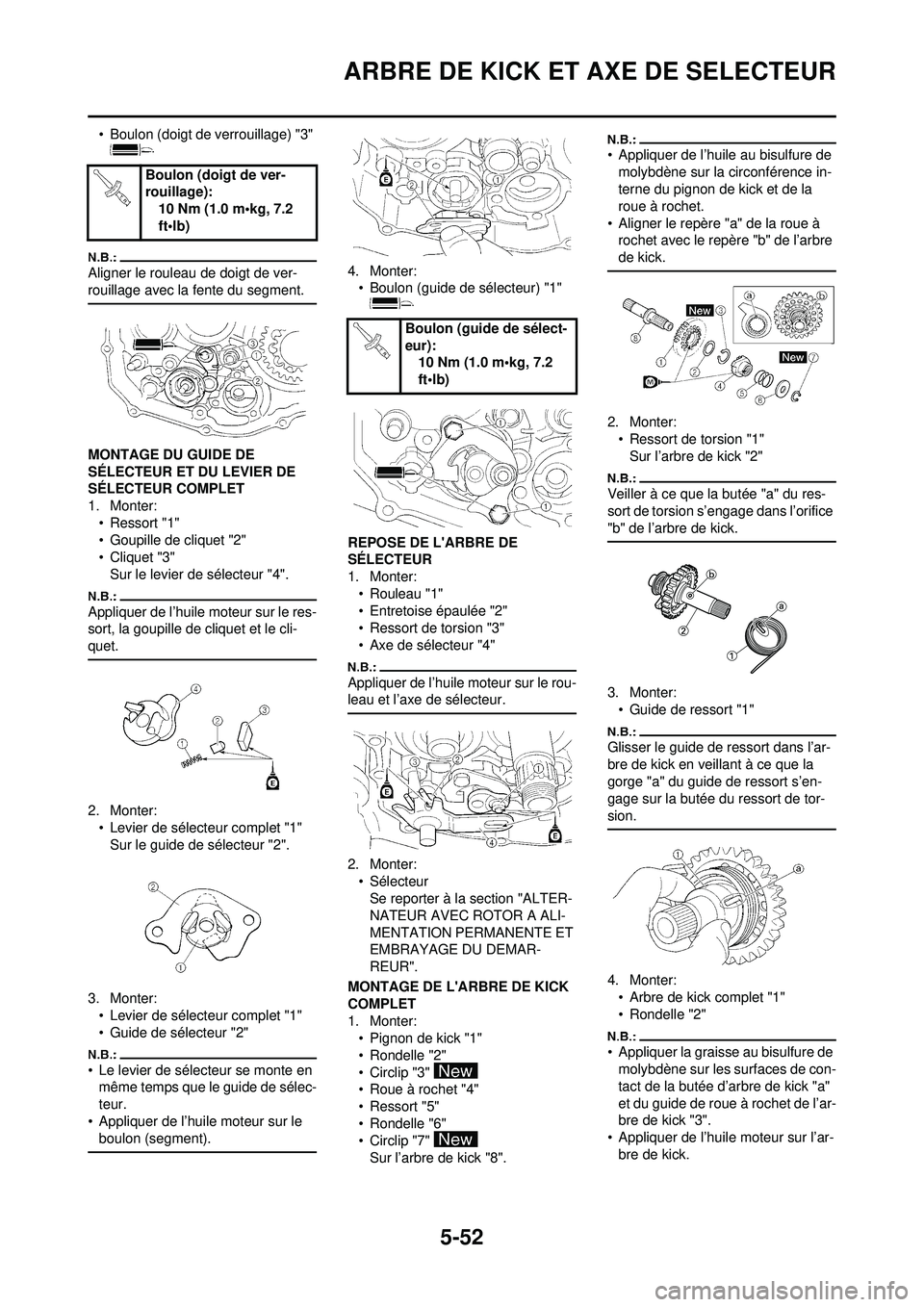

5-52
ARBRE DE KICK ET AXE DE SELECTEUR
• Boulon (doigt de verrouillage) "3"
Aligner le rouleau de doigt de ver-
rouillage avec la fente du segment.
MONTAGE DU GUIDE DE
SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET
1. Monter:• Ressort "1"
• Goupille de cliquet "2"
• Cliquet "3"Sur le levier de sélecteur "4".
Appliquer de l’huile moteur sur le res-
sort, la goupille de cliquet et le cli-
quet.
2. Monter:• Levier de sélect eur complet "1"
Sur le guide de sélecteur "2".
3. Monter: • Levier de sélect eur complet "1"
• Guide de sélecteur "2"
• Le levier de sélecteur se monte en même temps que le guide de sélec-
teur.
• Appliquer de l’huile moteur sur le
boulon (segment).
4. Monter:• Boulon (guide de sélecteur) "1"
REPOSE DE L'ARBRE DE
SÉLECTEUR
1. Monter: • Rouleau "1"
• Entretoise épaulée "2"
• Ressort de torsion "3"
• Axe de sélecteur "4"
Appliquer de l’huile moteur sur le rou-
leau et l’axe de sélecteur.
2. Monter:• SélecteurSe reporter à la section "ALTER-
NATEUR AVEC ROTOR A ALI-
MENTATION PERMANENTE ET
EMBRAYAGE DU DEMAR-
REUR".
MONTAGE DE L'ARBRE DE KICK
COMPLET
1. Monter: • Pignon de kick "1"
• Rondelle "2"
• Circlip "3"
• Roue à rochet "4"
• Ressort "5"
• Rondelle "6"
• Circlip "7"
Sur l’arbre de kick "8".
• Appliquer de l’huile au bisulfure de molybdène sur la circonférence in-
terne du pignon de kick et de la
roue à rochet.
• Aligner le repère "a" de la roue à rochet avec le repère "b" de l’arbre
de kick.
2. Monter:
• Ressort de torsion "1"Sur l’arbre de kick "2"
Veiller à ce que la butée "a" du res-
sort de torsion s’engage dans l’orifice
"b" de l’arbre de kick.
3. Monter:• Guide de ressort "1"
Glisser le guide de ressort dans l’ar-
bre de kick en veillant à ce que la
gorge "a" du guide de ressort s’en-
gage sur la butée du ressort de tor-
sion.
4. Monter:• Arbre de kick complet "1"
• Rondelle "2"
• Appliquer la graisse au bisulfure de molybdène sur les surfaces de con-
tact de la butée d’arbre de kick "a"
et du guide de roue à rochet de l’ar-
bre de kick "3".
• Appliquer de l’huile moteur sur l’ar-
bre de kick.
Boulon (doigt de ver-
rouillage):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (guide de sélect-
eur):10 Nm (1.0 m•kg, 7.2
ft•lb)

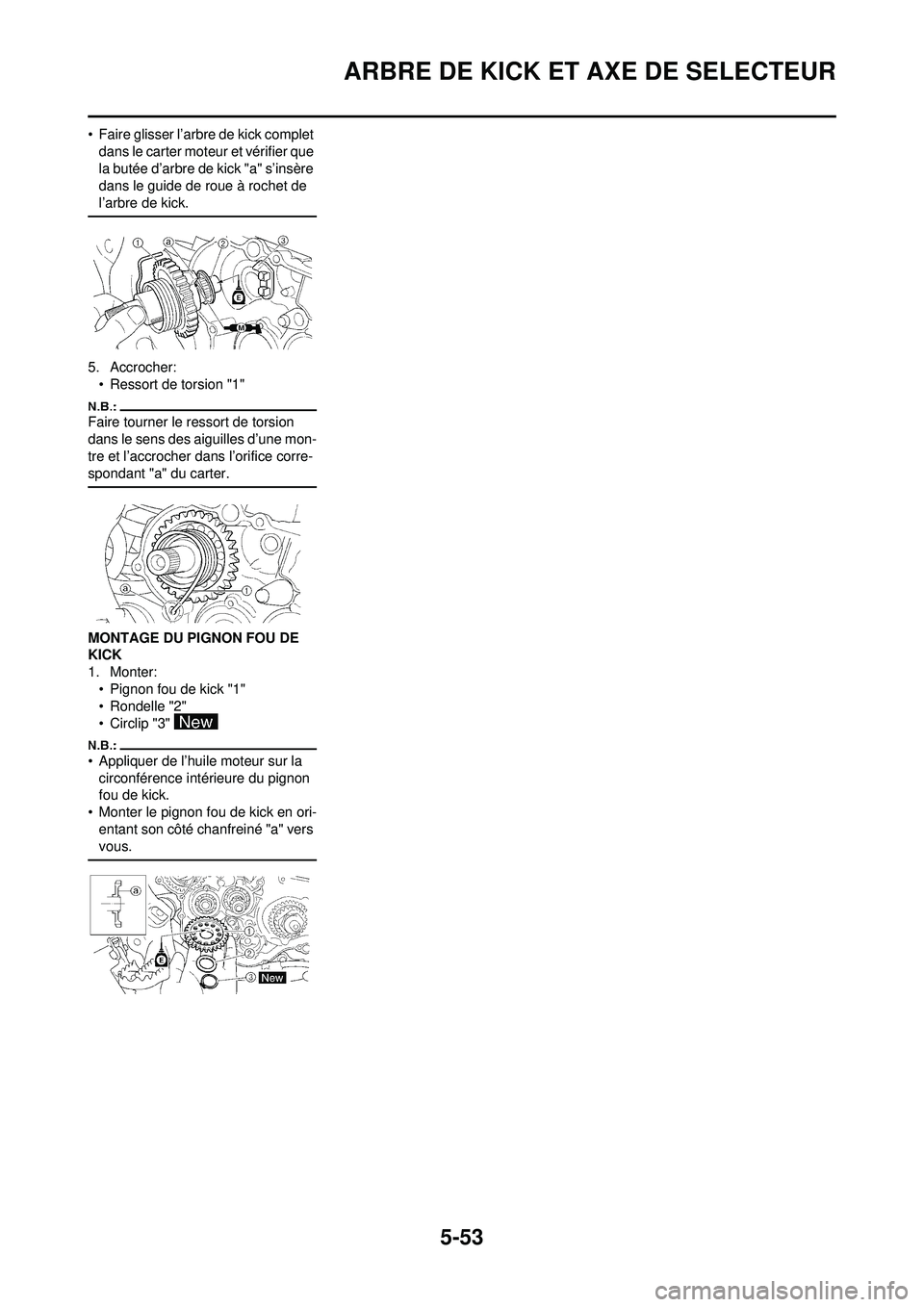

5-53
ARBRE DE KICK ET AXE DE SELECTEUR
• Faire glisser l’arbre de kick complet dans le carter moteur et vérifier que
la butée d’arbre de kick "a" s’insère
dans le guide de roue à rochet de
l’arbre de kick.
5. Accrocher:• Ressort de torsion "1"
Faire tourner le ressort de torsion
dans le sens des aiguilles d’une mon-
tre et l’accrocher dans l’orifice corre-
spondant "a" du carter.
MONTAGE DU PIGNON FOU DE
KICK
1. Monter:• Pignon fou de kick "1"
• Rondelle "2"
• Circlip "3"
• Appliquer de l’huile moteur sur la
circonférence intérieure du pignon
fou de kick.
• Monter le pignon fou de kick en ori-
entant son côté chanfreiné "a" vers
vous.

5-54

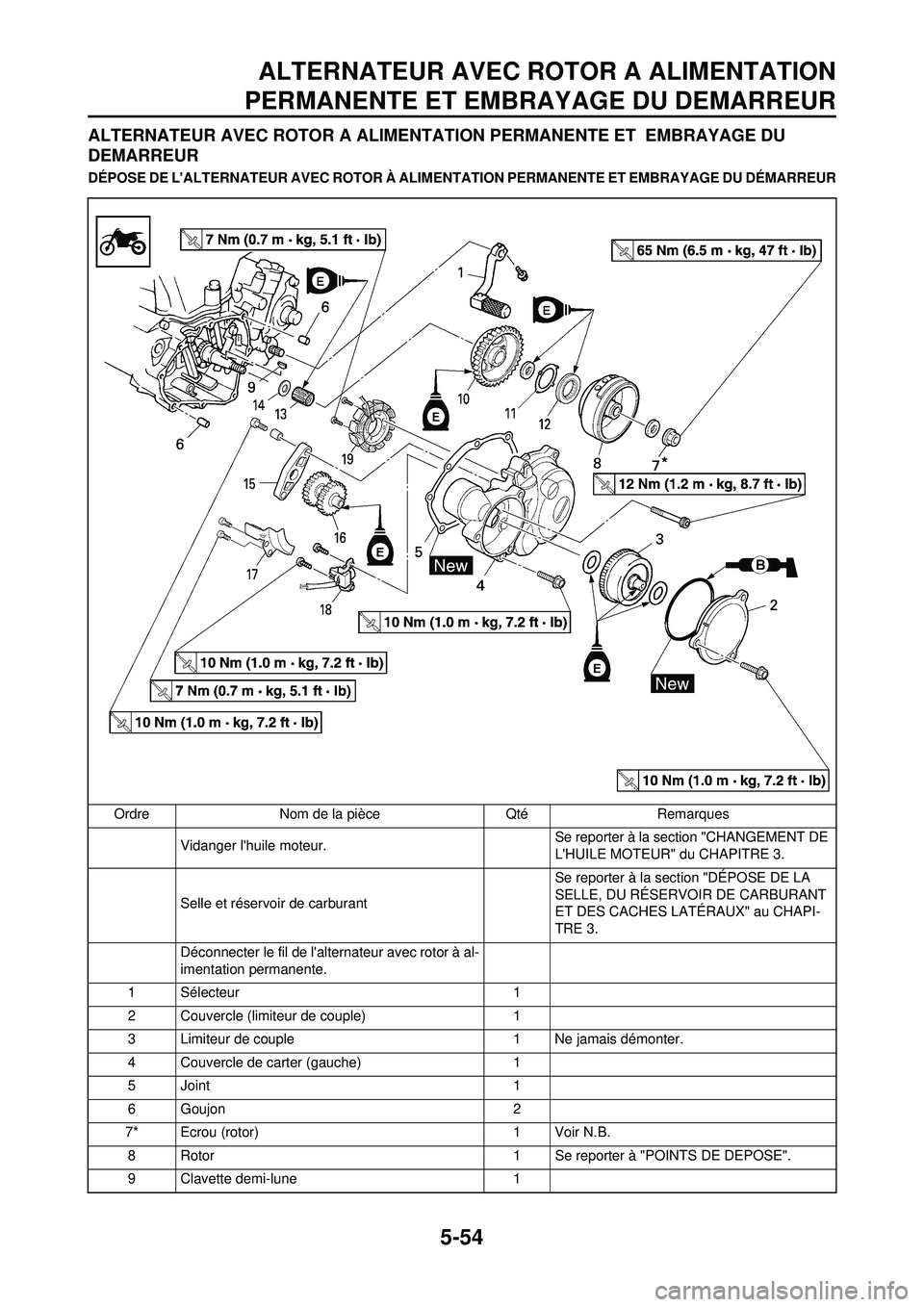

ALTERNATEUR AVEC ROTOR A ALIMENTATION
PERMANENTE ET EMBRAYAGE DU DEMARREUR
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU
DEMARREUR
DÉPOSE DE L'ALTERNATEUR AVEC ROTOR À ALIMEN TATION PERMANENTE ET EMBRAYAGE DU DÉMARREUR
Ordre Nom de la pièce Qté Remarques Vidanger l'huile moteur. Se reporter à la section "CHANGEMENT DE
L'HUILE MOTEUR" du CHAPITRE 3.
Selle et réservoir de carburant Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au CHAPI-
TRE 3.
Déconnecter le fil de l'alternateur avec rotor à al-
imentation permanente.
1 Sélecteur 1
2 Couvercle (limiteur de couple) 1
3 Limiteur de couple 1 Ne jamais démonter.
4 Couvercle de carter (gauche) 1
5 Joint 1
6 Goujon 2
7* Ecrou (rotor) 1 Voir N.B.
8 Rotor 1 Se reporter à "POINTS DE DEPOSE".
9 Clavette demi-lune 1
