SISTEMA DE ARRANQUE ELÉCTRICO
COMPROBACIÓN DEL
INTERRUPTOR DE ARRANQUE
1. Comprobar:• Conducción del interruptor de ar-
ranque
No conductivo cuando se pulsa →
Cambiar.
Conductivo cuando se suelta →Cam-
biar
Seleccione la posición " Ω x 1" en el
multímetro.
2. Comprobar:
• Pieza de goma "a"Rotura/daños →Cambiar.
Cable (+) del comprobador
→Ca-
ble negro "1"
Cable (-) del comprobador →Ca-
ble negro "2"
ResultadoConductivo (cuando se
pulsa el interruptor de
arranque)

7-10
SISTEMA DE ARRANQUE ELÉCTRICO

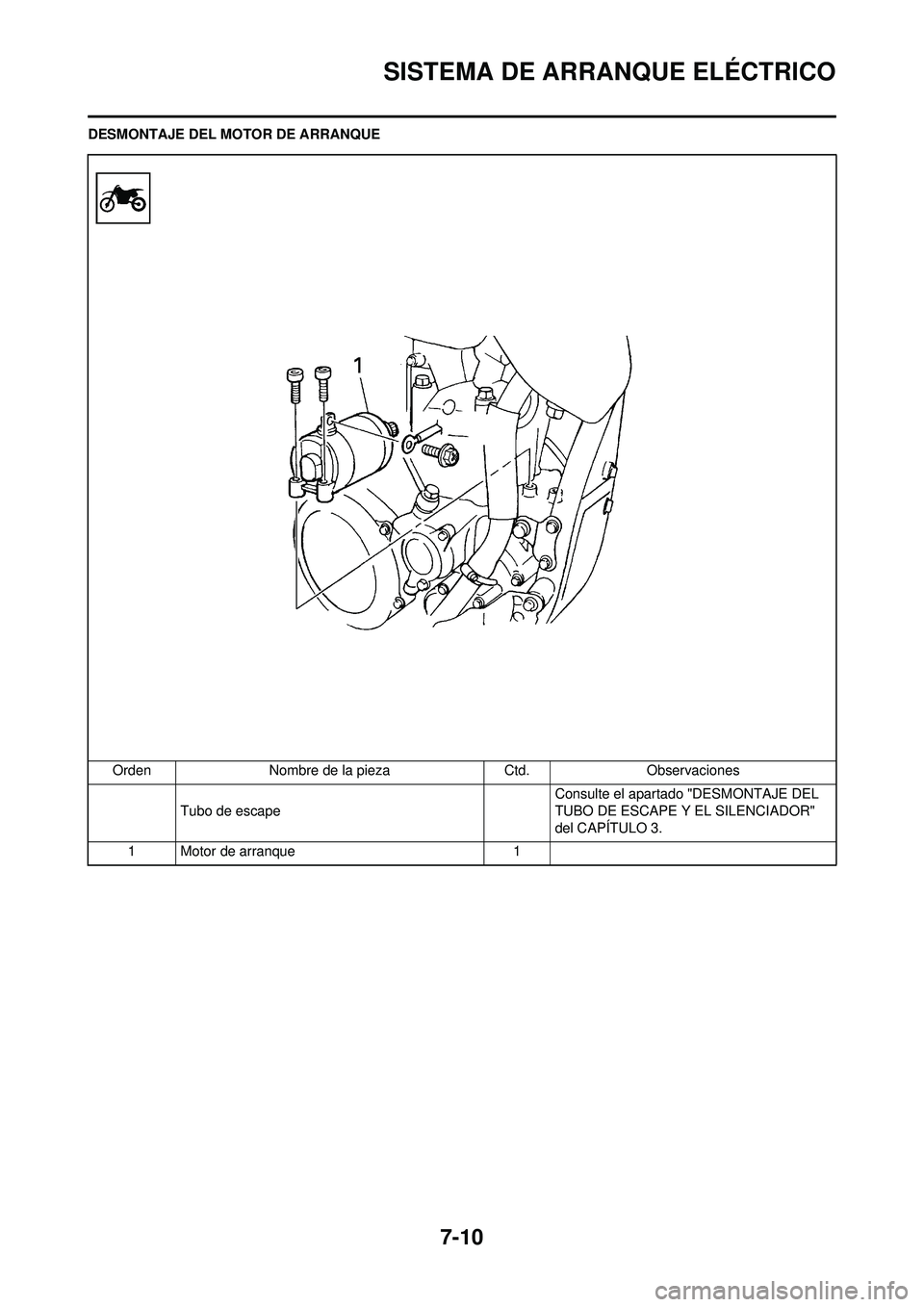

DESMONTAJE DEL MOTOR DE ARRANQUEOrden Nombre de la pieza Ctd.Observaciones
Tubo de escape Consulte el apartado "DESMONTAJE DEL
TUBO DE ESCAPE Y EL SILENCIADOR"
del CAPÍTULO 3.
1 Motor de arranque 1

7-11
SISTEMA DE ARRANQUE ELÉCTRICO

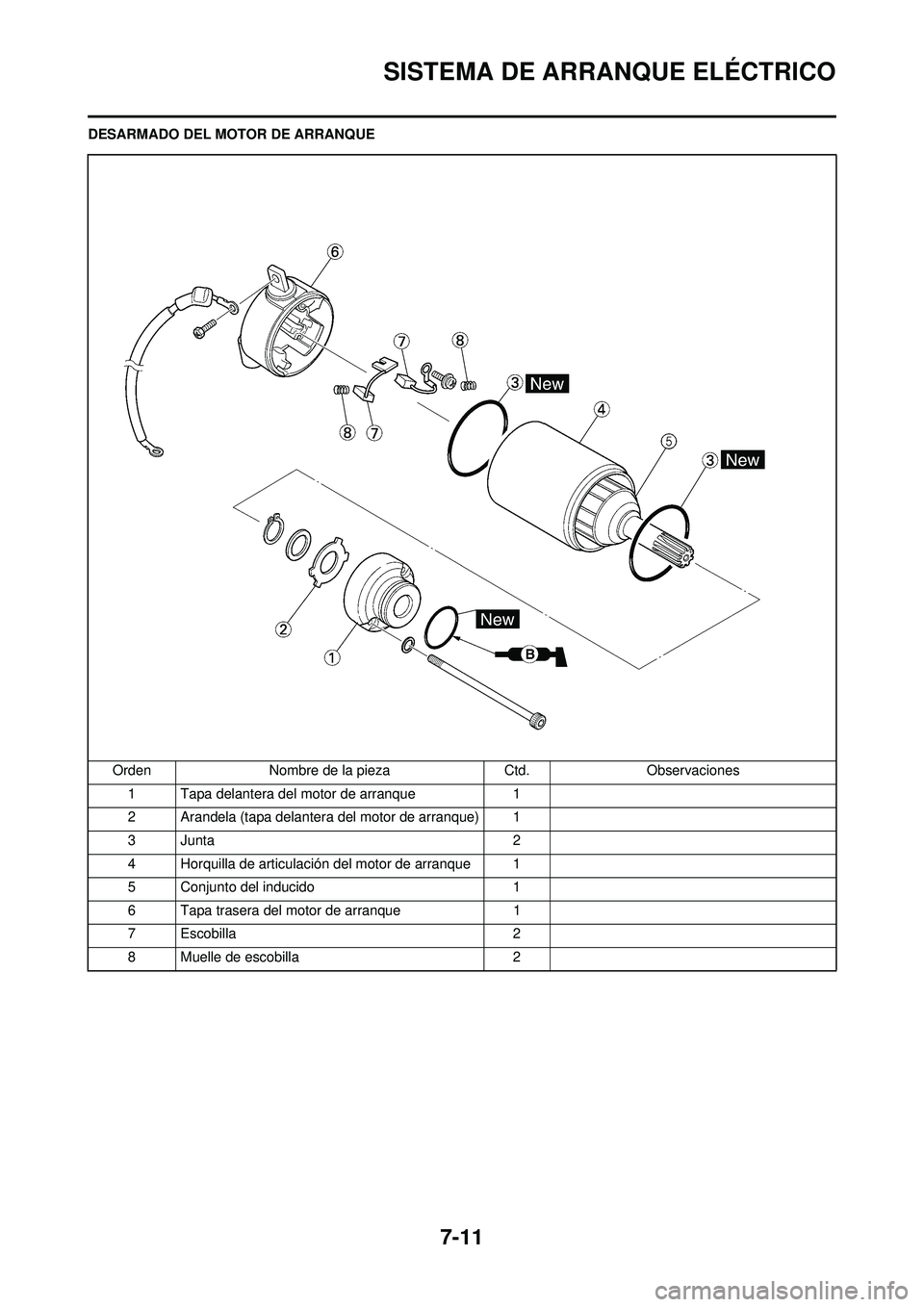

DESARMADO DEL MOTOR DE ARRANQUEOrden Nombre de la pieza Ctd.Observaciones
1 Tapa delantera del motor de arranque 1
2 Arandela (tapa delantera del motor de arranque) 1
3Junta 2
4 Horquilla de articulación del motor de arranque 1
5 Conjunto del inducido 1
6 Tapa trasera del motor de arranque 1
7 Escobilla 2
8 Muelle de escobilla 2

7-12
SISTEMA DE ARRANQUE ELÉCTRICO
COMPROBACIÓN Y REPARACIÓN
DEL MOTOR DE ARRANQUE

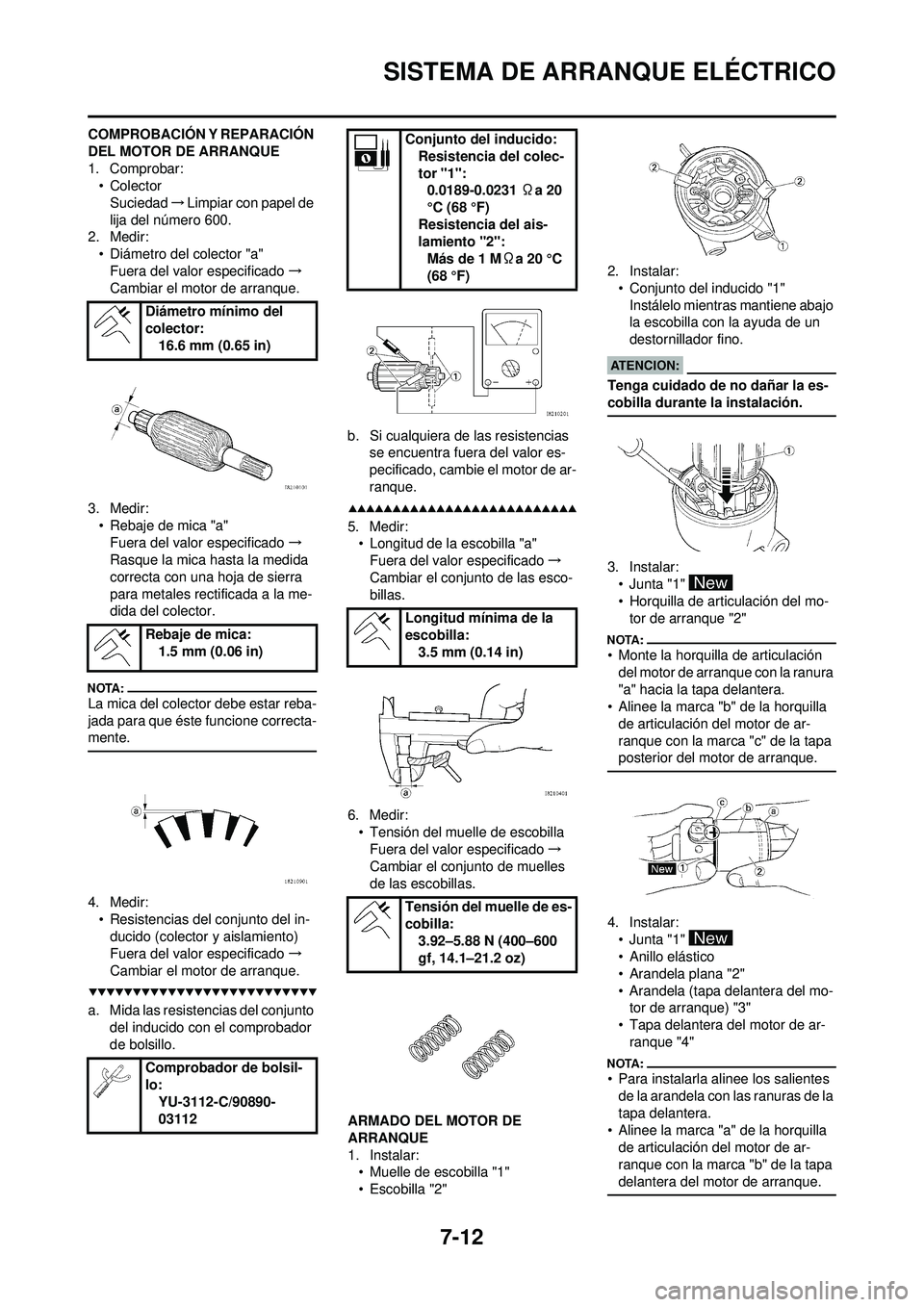

1. Comprobar:•Colector
Suciedad →Limpiar con papel de
lija del número 600.
2. Medir:
• Diámetro del colector "a"Fuera del valor especificado →
Cambiar el motor de arranque.
3. Medir: • Rebaje de mica "a"Fuera del valor especificado →
Rasque la mica hasta la medida
correcta con una hoja de sierra
para metales rectificada a la me-
dida del colector.
La mica del colector debe estar reba-
jada para que éste funcione correcta-
mente.
4. Medir:
• Resistencias del conjunto del in-ducido (colector y aislamiento)
Fuera del valor especificado →
Cambiar el motor de arranque.
a. Mida las resistencias del conjunto del inducido con el comprobador
de bolsillo. b. Si cualquiera de las resistencias
se encuentra fuera del valor es-
pecificado, cambie el motor de ar-
ranque.
5. Medir:• Longitud de la escobilla "a"
Fuera del valor especificado →
Cambiar el conjunto de las esco-
billas.
6. Medir: • Tensión del muelle de escobillaFuera del valor especificado →
Cambiar el conjunto de muelles
de las escobillas.
ARMADO DEL MOTOR DE
ARRANQUE
1. Instalar: • Muelle de escobilla "1"
• Escobilla "2" 2. Instalar:
• Conjunto del inducido "1"Instálelo mientras mantiene abajo
la escobilla con la ayuda de un
destornillador fino.
Tenga cuidado de no dañar la es-
cobilla durante la instalación.
3. Instalar:• Junta "1"
• Horquilla de articulación del mo-tor de arranque "2"
• Monte la horquilla de articulación
del motor de arranque con la ranura
"a" hacia la tapa delantera.
• Alinee la marca "b" de la horquilla de articulación del motor de ar-
ranque con la marca "c" de la tapa
posterior del motor de arranque.
4. Instalar:• Junta "1"
• Anillo elástico
• Arandela plana "2"
• Arandela (tapa delantera del mo-tor de arranque) "3"
• Tapa delantera del motor de ar- ranque "4"
• Para instalarla alinee los salientes de la arandela con las ranuras de la
tapa delantera.
• Alinee la marca "a" de la horquilla de articulación del motor de ar-
ranque con la marca "b" de la tapa
delantera del motor de arranque.
Diámetro mínimo del
colector:
16.6 mm (0.65 in)
Rebaje de mica: 1.5 mm (0.06 in)
Comprobador de bolsil-
lo: YU-3112-C/90890-
03112
Conjunto del inducido:
Resistencia del colec-
tor "1":0.0189-0.0231 Ωa 20
°C (68 °F)
Resistencia del ais-
lamiento "2": Más de 1 M Ωa 20 °C
(68 °F)
Longitud mínima de la
escobilla: 3.5 mm (0.14 in)
Tensión del muelle de es-
cobilla: 3.92–5.88 N (400–600
gf, 14.1–21.2 oz)

7-13
SISTEMA DE ARRANQUE ELÉCTRICO

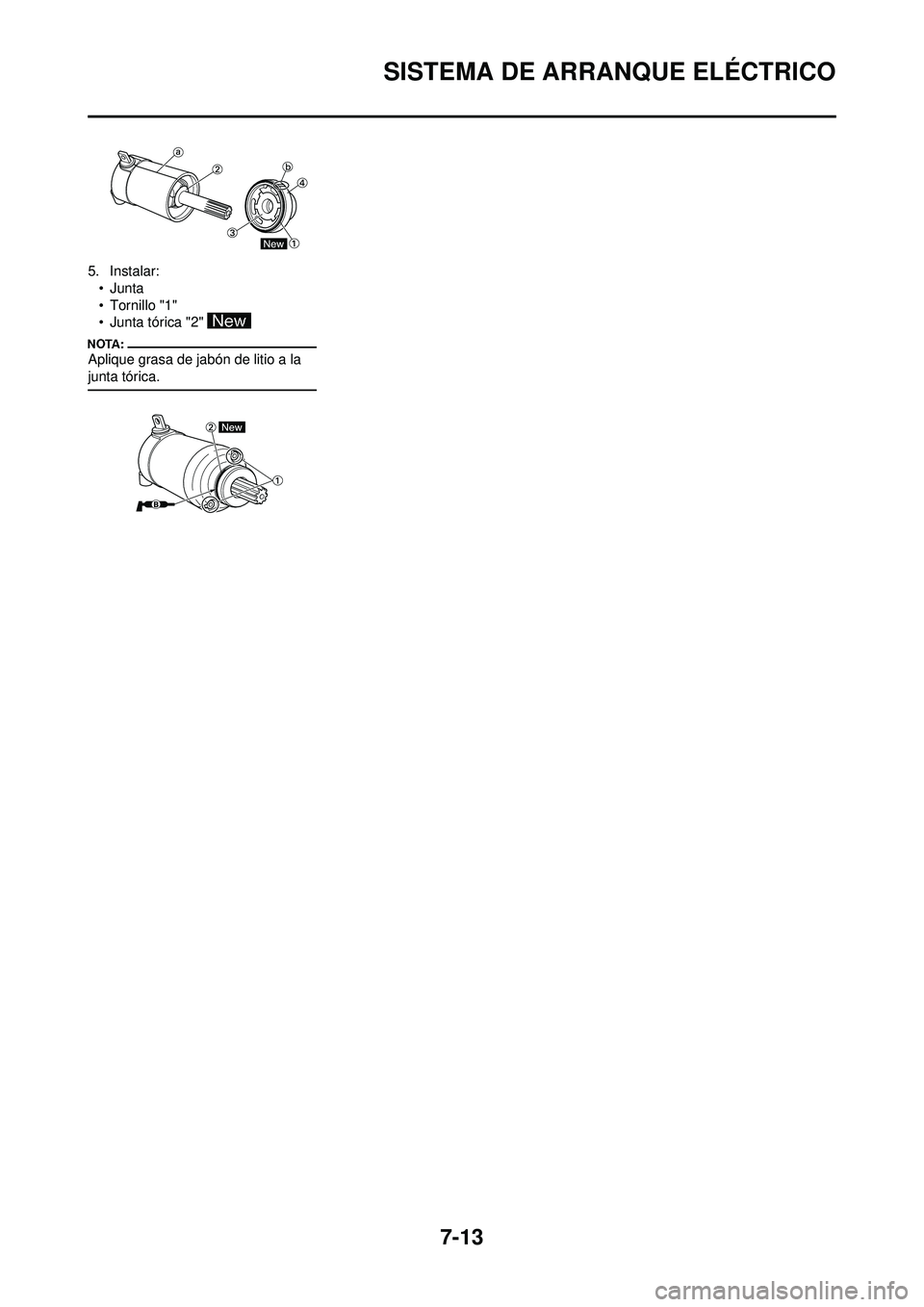

5. Instalar:•Junta
• Tornillo "1"
• Junta tórica "2"
Aplique grasa de jabón de litio a la
junta tórica.

7-14
SISTEMA DE CARGA
SISTEMA DE CARGA

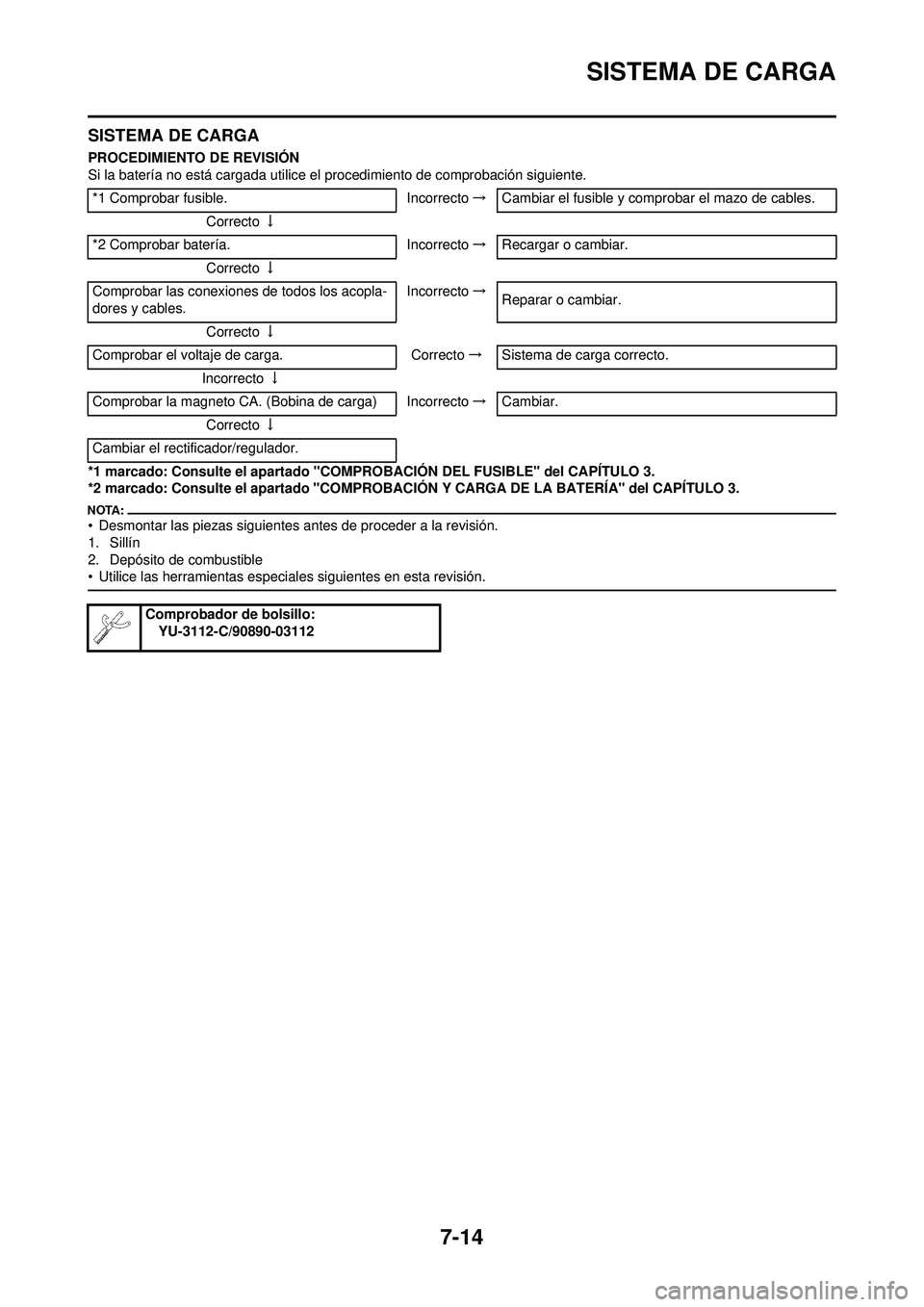

PROCEDIMIENTO DE REVISIÓN
Si la batería no está cargada utilice el procedimiento de comprobación siguiente.
*1 marcado: Consulte el apartado "COMPROBACIÓN DEL FUSIBLE" del CAPÍTULO 3.
*2 marcado: Consulte el apartado "COMPROBACIÓN Y CARGA DE LA BATERÍA" del CAPÍTULO 3.
• Desmontar las piezas siguientes antes de proceder a la revisión.
1. Sillín
2. Depósito de combustible
• Utilice las herramientas especiales siguientes en esta revisión.
*1 Comprobar fusible.Incorrecto→Cambiar el fusible y comprobar el mazo de cables.
Correcto ↓
*2 Comprobar batería. Incorrecto→Recargar o cambiar.
Correcto ↓
Comprobar las conexiones de todos los acopla-
dores y cables. Incorrecto
→
Reparar o cambiar.
Correcto ↓
Comprobar el voltaje de carga. Correcto→Sistema de carga correcto.
Incorrecto ↓
Comprobar la magneto CA. (Bobina de carga) Incorrecto →Cambiar.
Correcto ↓
Cambiar el rectificador/regulador.
Comprobador de bolsillo: YU-3112-C/90890-03112

7-15
SISTEMA DE CARGA
COMPROBACIÓN DE LOS
ACOPLADORES Y LA CONEXIÓN
DE LOS CABLES
1. Comprobar:• Conexión de acopladores y ca-bles
Óxido/polvo/flojas/cortocircuito →
Reparar o cambiar.

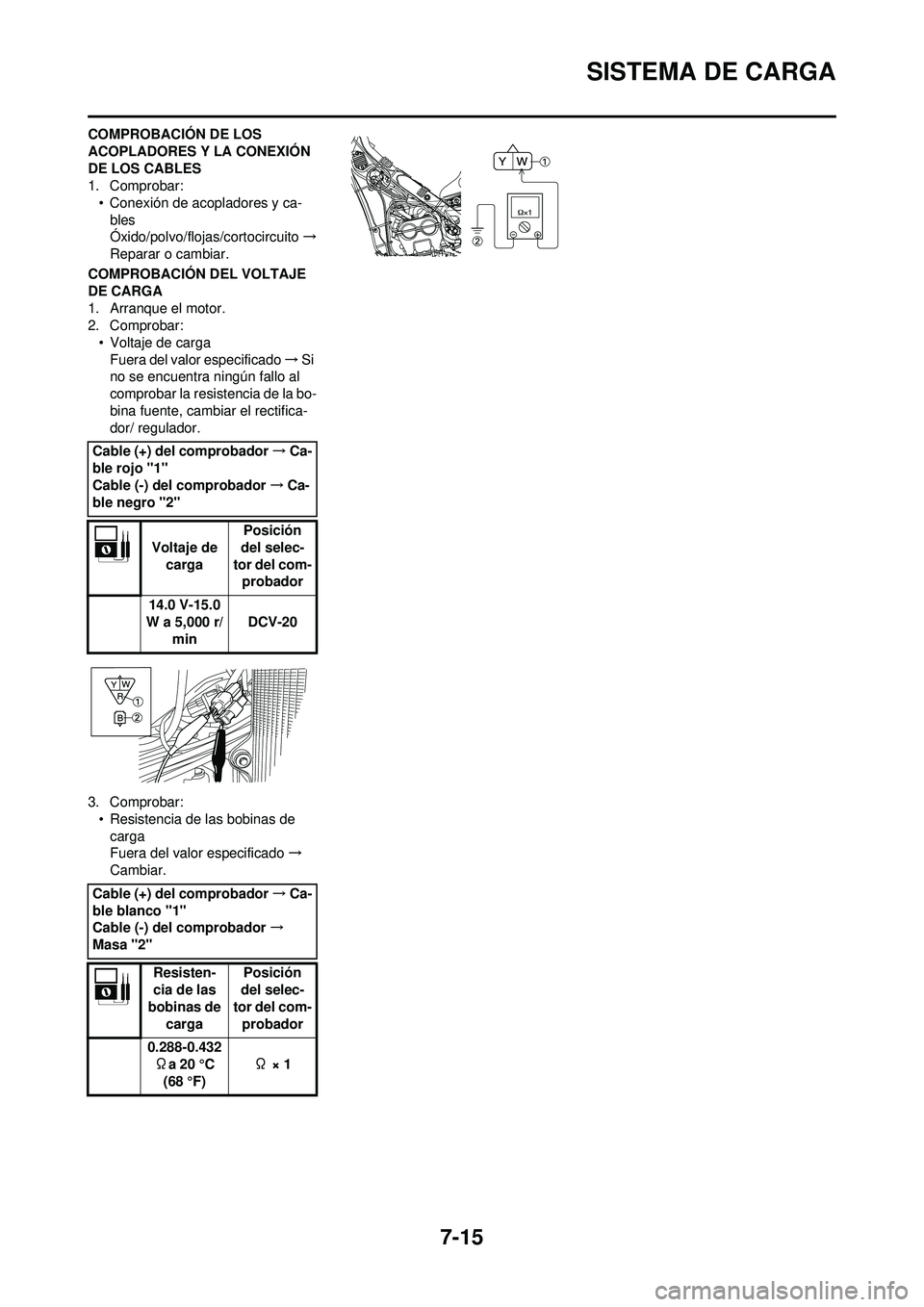

COMPROBACIÓN DEL VOLTAJE
DE CARGA
1. Arranque el motor.
2. Comprobar: • Voltaje de cargaFuera del valor especificado →Si
no se encuentra ningún fallo al
comprobar la resistencia de la bo-
bina fuente, cambiar el rectifica-
dor/ regulador.
3. Comprobar: • Resistencia de las bobinas de carga
Fuera del valor especificado →
Cambiar.
Cable (+) del comprobador
→Ca-
ble rojo "1"
Cable (-) del comprobador →Ca-
ble negro "2"
Voltaje de carga Posición
del selec-
tor del com- probador
14.0 V-15.0
W a 5,000 r/ min DCV-20
Cable (+) del comprobador →Ca-
ble blanco "1"
Cable (-) del comprobador →
Masa "2"
Resisten-
cia de las
bobinas de
carga Posición
del selec-
tor del com-
probador
0.288-0.432 Ωa 20 °C (68 °F) Ω × 1

7-16
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR
PROCEDIMIENTO DE REVISIÓN
Si el sensor de posición del acelerador no funciona utilice el procedimiento de comprobación siguiente.
Utilice las herramientas especiales siguientes en esta revisión.
Comprobar las conexiones de todo el sistema de
encendido.Incorrecto
→
Reparar o cambiar.
Correcto ↓
Comprobar el sensor de posición del acelerador.
(Bobina del sensor de posición del acelerador) Incorrecto
→
Cambiar.
Correcto ↓
Comprobar la unidad CDI. (Voltaje de entrada
del sensor de posición del acelerador) Incorrecto
→
Cambiar.
Comprobador de bolsillo:
YU-3112-C/90890-03112
