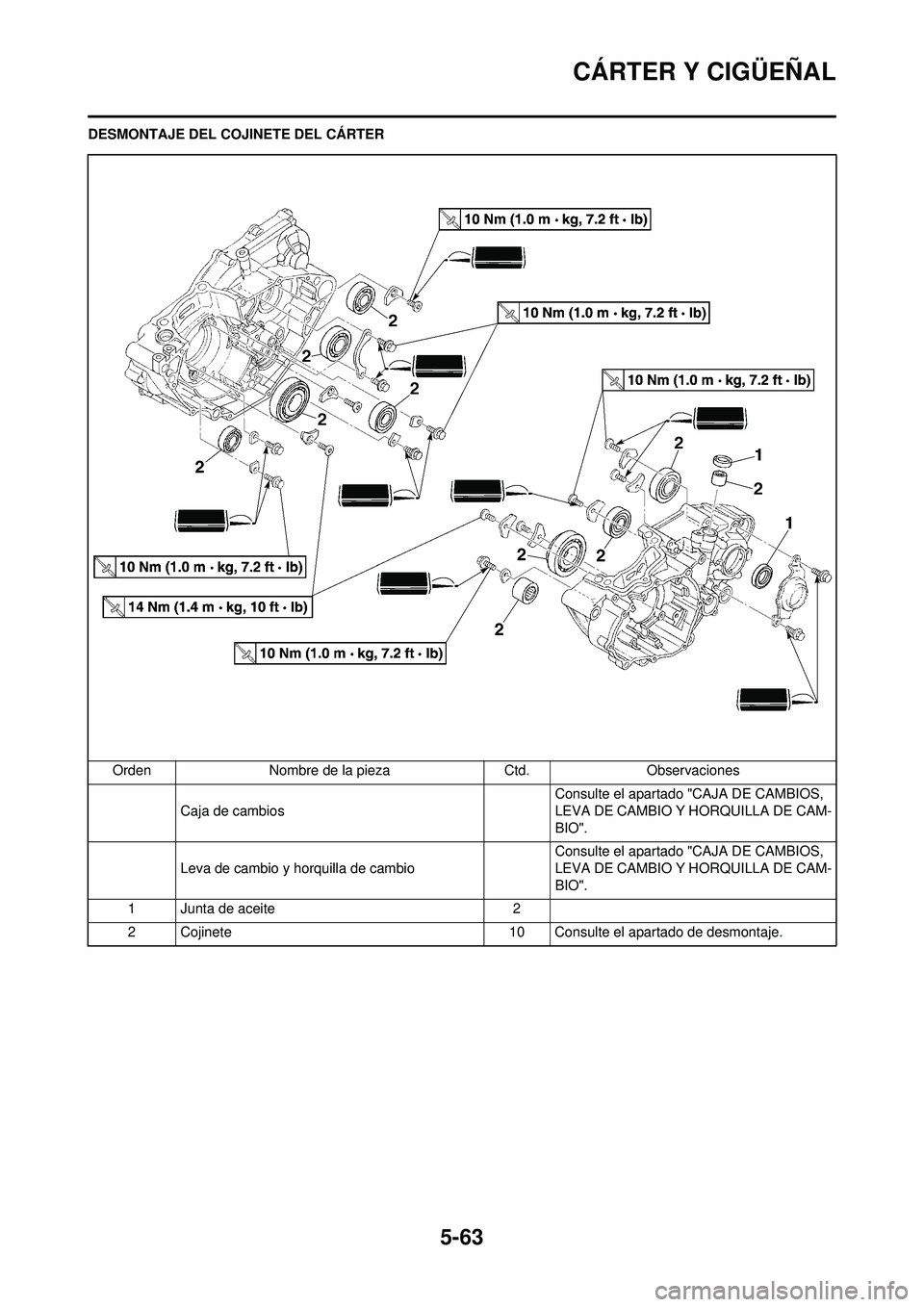

5-63
CÁRTER Y CIGÜEÑAL
DESMONTAJE DEL COJINETE DEL CÁRTEROrden Nombre de la pieza Ctd.Observaciones
Caja de cambios Consulte el apartado "CAJA DE CAMBIOS,
LEVA DE CAMBIO Y HORQUILLA DE CAM-
BIO".
Leva de cambio y horquilla de cambio Consulte el apartado "CAJA DE CAMBIOS,
LEVA DE CAMBIO Y HORQUILLA DE CAM-
BIO".
1 Junta de aceite 2
2 Cojinete 10 Consulte el apartado de desmontaje.

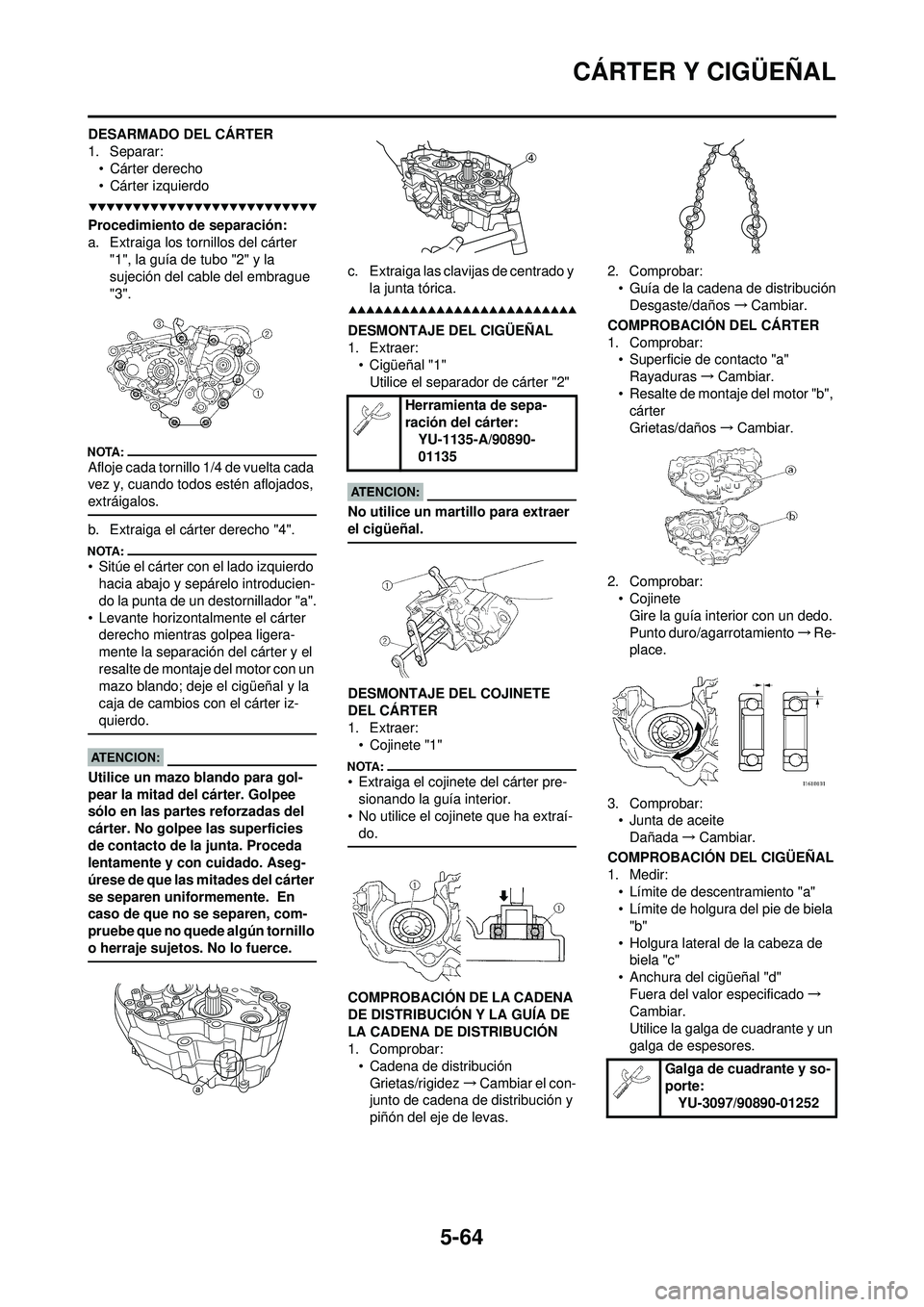

5-64
CÁRTER Y CIGÜEÑAL
DESARMADO DEL CÁRTER
1. Separar:• Cárter derecho
• Cárter izquierdo
Procedimiento de separación:
a. Extraiga los tornillos del cárter "1", la guía de tubo "2" y la
sujeción del cable del embrague
"3".
Afloje cada tornillo 1/4 de vuelta cada
vez y, cuando todos estén aflojados,
extráigalos.
b. Extraiga el cárter derecho "4".
• Sitúe el cárter con el lado izquierdo hacia abajo y sepárelo introducien-
do la punta de un destornillador "a".
• Levante horizontalmente el cárter derecho mientras golpea ligera-
mente la separación del cárter y el
resalte de montaje del motor con un
mazo blando; deje el cigüeñal y la
caja de cambios con el cárter iz-
quierdo.
Utilice un mazo blando para gol-
pear la mitad del cárter. Golpee
sólo en las partes reforzadas del
cárter. No golpee las superficies
de contacto de la junta. Proceda
lentamente y con cuidado. Aseg-
úrese de que las mitades del cárter
se separen uniformemente. En
caso de que no se separen, com-
pruebe que no quede algún tornillo
o herraje sujetos. No lo fuerce.
c. Extraiga las clavijas de centrado y
la junta tórica.
DESMONTAJE DEL CIGÜEÑAL
1. Extraer:• Cigüeñal "1"Utilice el separador de cárter "2"
No utilice un martillo para extraer
el cigüeñal.
DESMONTAJE DEL COJINETE
DEL CÁRTER
1. Extraer:
• Cojinete "1"
• Extraiga el cojinete del cárter pre-sionando la guía interior.
• No utilice el cojinete que ha extraí- do.
COMPROBACIÓN DE LA CADENA
DE DISTRIBUCIÓN Y LA GUÍA DE
LA CADENA DE DISTRIBUCIÓN
1. Comprobar:• Cadena de distribuciónGrietas/rigidez → Cambiar el con-
junto de cadena de distribución y
piñón del eje de levas. 2. Comprobar:
• Guía de la cadena de distribuciónDesgaste/daños →Cambiar.
COMPROBACIÓN DEL CÁRTER
1. Comprobar: • Superficie de contacto "a"
Rayaduras →Cambiar.
• Resalte de montaje del motor "b", cárter
Grietas/daños →Cambiar.
2. Comprobar: • Cojinete
Gire la guía interior con un dedo.
Punto duro/agarrotamiento →Re-
place.
3. Comprobar: • Junta de aceite
Dañada →Cambiar.
COMPROBACIÓN DEL CIGÜEÑAL
1. Medir: • Límite de descentramiento "a"
• Límite de holgura del pie de biela "b"
• Holgura lateral de la cabeza de biela "c"
• Anchura del cigüeñal "d" Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante y un
galga de espesores.
Herramienta de sepa-
ración del cárter:
YU-1135-A/90890-
01135
Galga de cuadrante y so-
porte:YU-3097/90890-01252

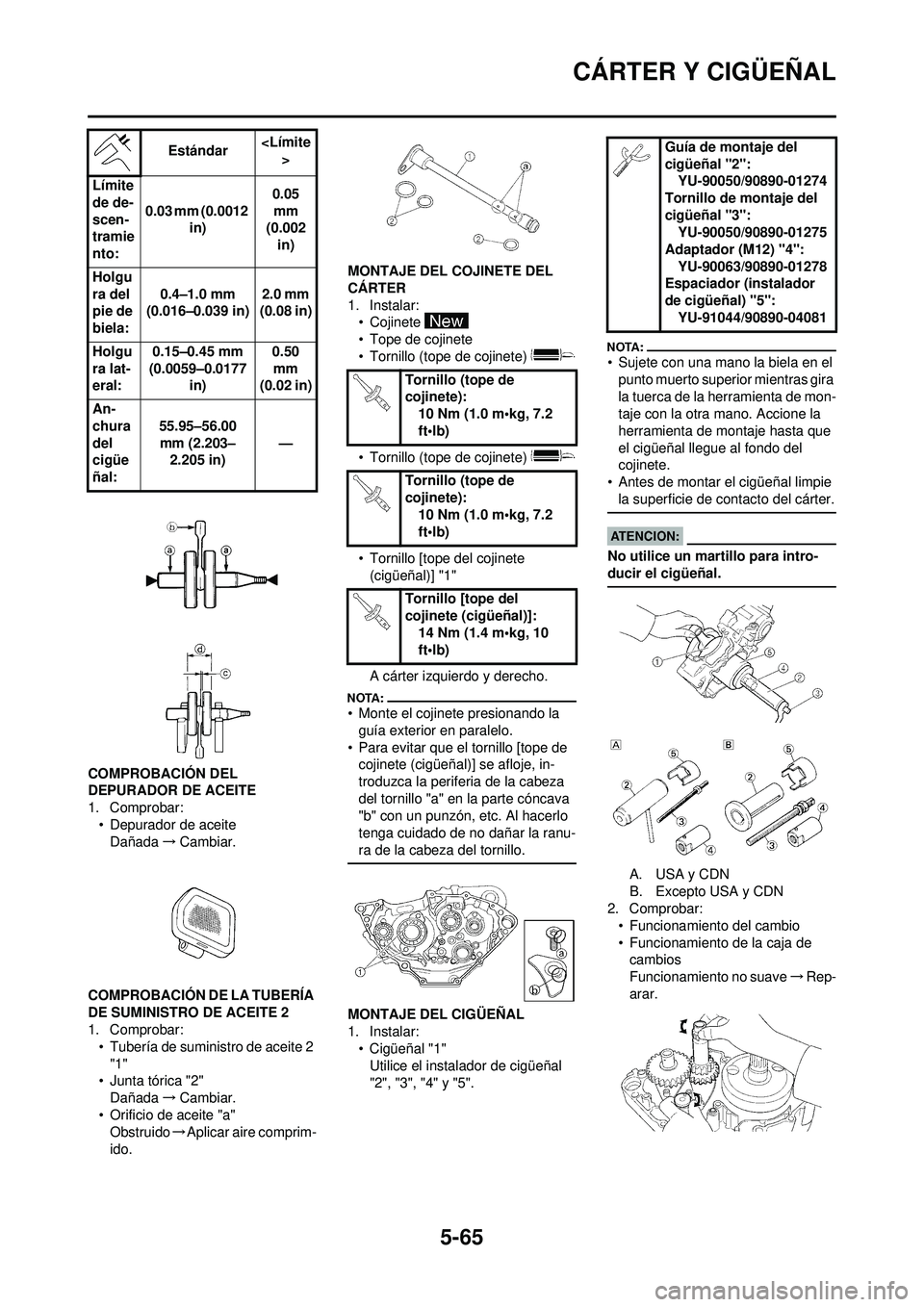

5-65
CÁRTER Y CIGÜEÑAL
COMPROBACIÓN DEL
DEPURADOR DE ACEITE
1. Comprobar:• Depurador de aceiteDañada →Cambiar.
COMPROBACIÓN DE LA TUBERÍA
DE SUMINISTRO DE ACEITE 2
1. Comprobar: • Tubería de suministro de aceite 2 "1"
• Junta tórica "2"
Dañada →Cambiar.
• Orificio de aceite "a" Obstruido →Aplicar aire comprim-
ido. MONTAJE DEL COJINETE DEL
CÁRTER
1. Instalar:
• Cojinete
• Tope de cojinete
• Tornillo (tope de cojinete)
• Tornillo (tope de cojinete)
• Tornillo [tope del cojinete
(cigüeñal)] "1"
A cárter izquierdo y derecho.
• Monte el cojinete presionando la guía exterior en paralelo.
• Para evitar que el tornillo [tope de cojinete (cigüeñal)] se afloje, in-
troduzca la periferia de la cabeza
del tornillo "a" en la parte cóncava
"b" con un punzón, etc. Al hacerlo
tenga cuidado de no dañar la ranu-
ra de la cabeza del tornillo.
MONTAJE DEL CIGÜEÑAL
1. Instalar:
• Cigüeñal "1"Utilice el instalador de cigüeñal
"2", "3", "4" y "5".
• Sujete con una mano la biela en el
punto muerto superior mientras gira
la tuerca de la herramienta de mon-
taje con la otra mano. Accione la
herramienta de montaje hasta que
el cigüeñal llegue al fondo del
cojinete.
• Antes de montar el cigüeñal limpie la superficie de contacto del cárter.
No utilice un martillo para intro-
ducir el cigüeñal.
A. USA y CDN
B. Excepto USA y CDN
2. Comprobar:
• Funcionamiento del cambio
• Funcionamiento de la caja de cambios
Funcionamiento no suave →Rep-
arar.
Estándar
>
Límite
de de-
scen-
tramie
nto: 0.03 mm (0.0012
in) 0.05
mm
(0.002
in)
Holgu
ra del
pie de
biela: 0.4–1.0 mm
(0.016–0.039 in) 2.0 mm
(0.08 in)
Holgu
ra lat-
eral: 0.15–0.45 mm
(0.0059–0.0177 in) 0.50
mm
(0.02 in)
An-
chura
del
cigüe
ñal: 55.95–56.00
mm (2.203– 2.205 in) —
Tornillo (tope de
cojinete):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Tornillo (tope de
cojinete): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Tornillo [tope del
cojinete (cigüeñal)]: 14 Nm (1.4 m•kg, 10
ft•lb)
Guía de montaje del
cigüeñal "2":YU-90050/90890-01274
Tornillo de montaje del
cigüeñal "3": YU-90050/90890-01275
Adaptador (M12) "4": YU-90063/90890-01278
Espaciador (instalador
de cigüeñal) "5":
YU-91044/90890-04081

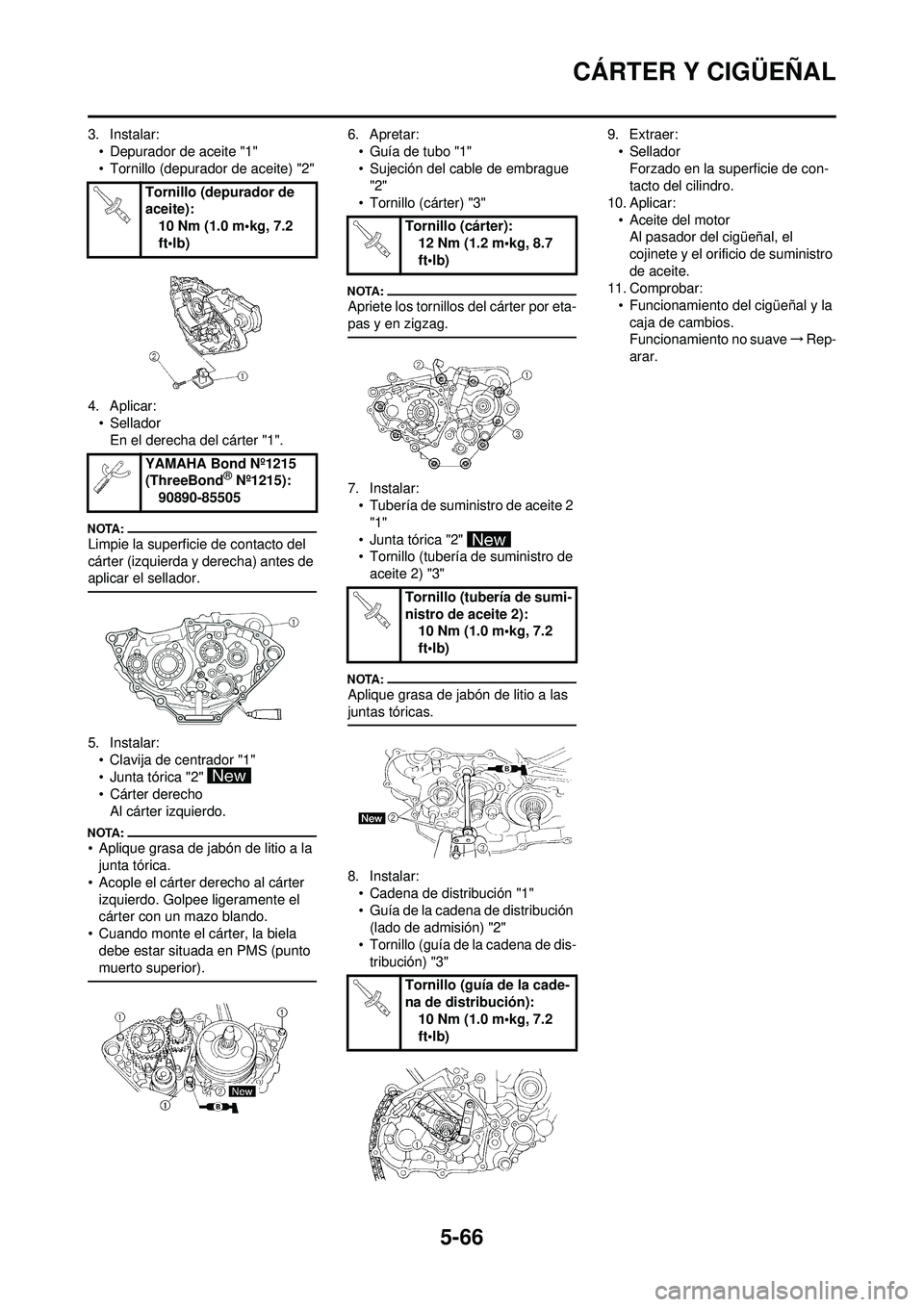

5-66
CÁRTER Y CIGÜEÑAL
3. Instalar:• Depurador de aceite "1"
• Tornillo (depurador de aceite) "2"
4. Aplicar: •SelladorEn el derecha del cárter "1".
Limpie la superficie de contacto del
cárter (izquierda y derecha) antes de
aplicar el sellador.
5. Instalar:• Clavija de centrador "1"
• Junta tórica "2"
• Cárter derechoAl cárter izquierdo.
• Aplique grasa de jabón de litio a la junta tórica.
• Acople el cárter derecho al cárter izquierdo. Golpee ligeramente el
cárter con un mazo blando.
• Cuando monte el cárter, la biela debe estar situada en PMS (punto
muerto superior).
6. Apretar:• Guía de tubo "1"
• Sujeción del cable de embrague "2"
• Tornillo (cárter) "3"
Apriete los tornillos del cárter por eta-
pas y en zigzag.
7. Instalar: • Tubería de suministro de aceite 2
"1"
• Junta tórica "2"
• Tornillo (tubería de suministro de aceite 2) "3"
Aplique grasa de jabón de litio a las
juntas tóricas.
8. Instalar:• Cadena de distribución "1"
• Guía de la cadena de distribución (lado de admisión) "2"
• Tornillo (guía de la cadena de dis- tribución) "3" 9. Extraer:
• SelladorForzado en la superficie de con-
tacto del cilindro.
10. Aplicar: • Aceite del motorAl pasador del cigüeñal, el
cojinete y el orificio de suministro
de aceite.
11. Comprobar:
• Funcionamiento del cigüeñal y la caja de cambios.
Funcionamiento no suave →Rep-
arar.
Tornillo (depurador de
aceite):
10 Nm (1.0 m•kg, 7.2
ft•lb)
YAMAHA Bond Nº1215
(ThreeBond
® Nº1215):
90890-85505
Tornillo (cárter): 12 Nm (1.2 m•kg, 8.7
ft•lb)
Tornillo (tubería de sumi-
nistro de aceite 2): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Tornillo (guía de la cade-
na de distribución): 10 Nm (1.0 m•kg, 7.2
ft•lb)

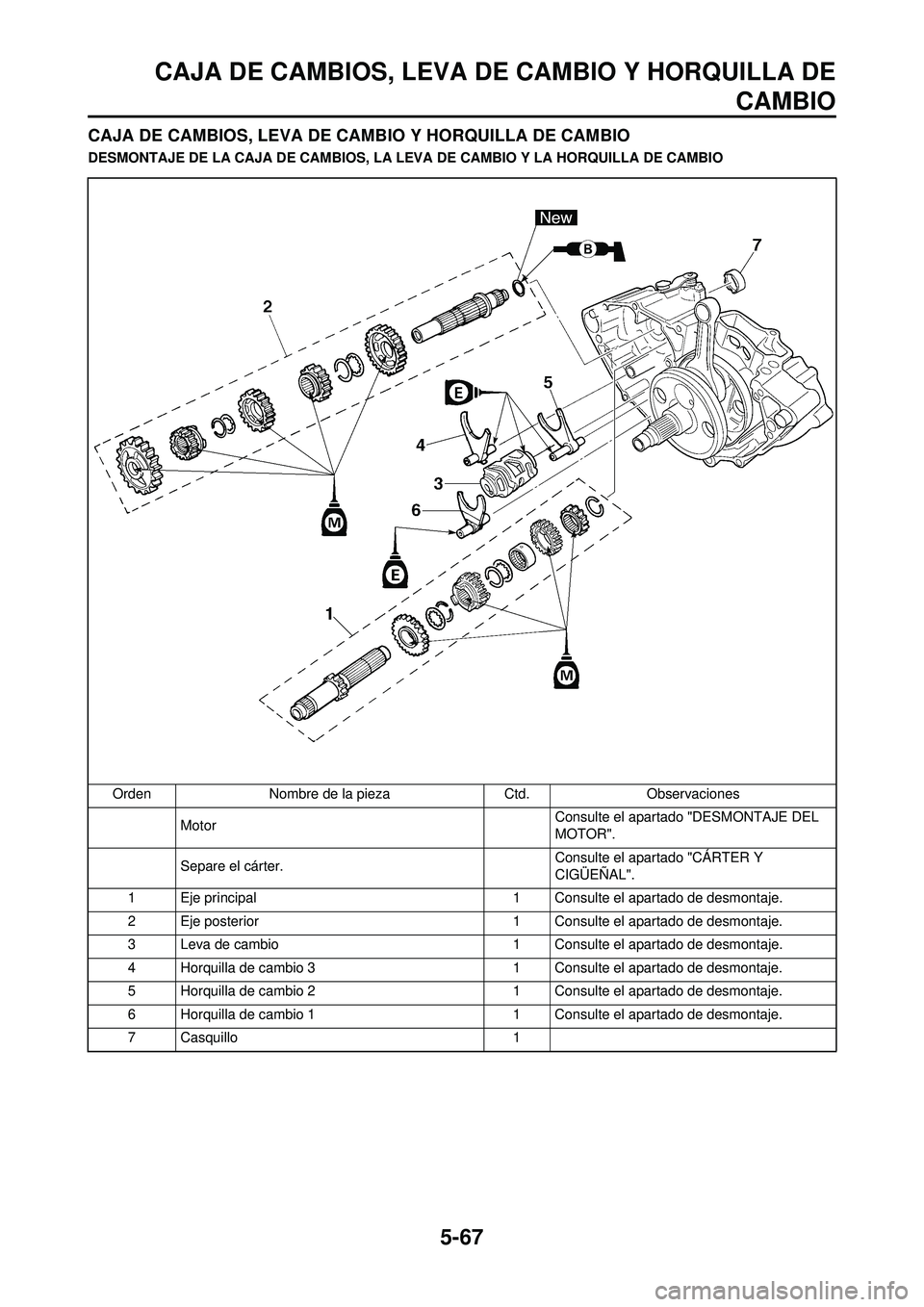

5-67
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DECAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
DESMONTAJE DE LA CAJA DE CAMBIOS, LA LEVA DE CAMBIO Y LA HORQUILLA DE CAMBIO
Orden Nombre de la pieza Ctd.Observaciones
Motor Consulte el apartado "DESMONTAJE DEL
MOTOR".
Separe el cárter. Consulte el apartado "CÁRTER Y
CIGÜEÑAL".
1 Eje principal 1 Consulte el apartado de desmontaje.
2 Eje posterior 1 Consulte el apartado de desmontaje.
3 Leva de cambio 1 Consulte el apartado de desmontaje.
4 Horquilla de cambio 3 1 Consulte el apartado de desmontaje.
5 Horquilla de cambio 2 1 Consulte el apartado de desmontaje.
6 Horquilla de cambio 1 1 Consulte el apartado de desmontaje.
7 Casquillo 1

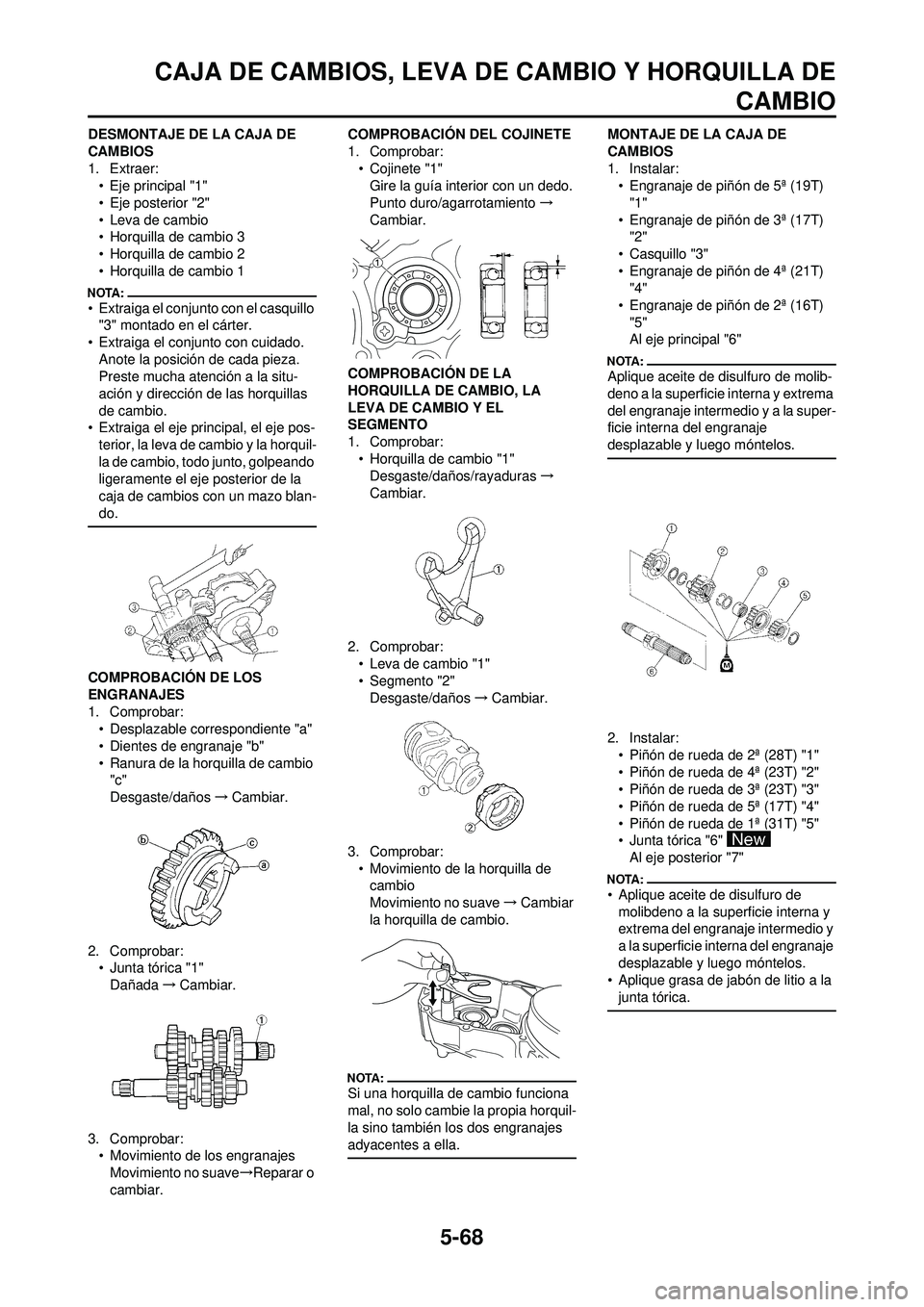

5-68
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DECAMBIO
DESMONTAJE DE LA CAJA DE
CAMBIOS
1. Extraer:
• Eje principal "1"
• Eje posterior "2"
• Leva de cambio
• Horquilla de cambio 3
• Horquilla de cambio 2
• Horquilla de cambio 1
• Extraiga el conjunto con el casquillo "3" montado en el cárter.
• Extraiga el conjunto con cuidado. Anote la posición de cada pieza.
Preste mucha atención a la situ-
ación y dirección de las horquillas
de cambio.
• Extraiga el eje principal, el eje pos-
terior, la leva de cambio y la horquil-
la de cambio, todo junto, golpeando
ligeramente el eje posterior de la
caja de cambios con un mazo blan-
do.
COMPROBACIÓN DE LOS
ENGRANAJES
1. Comprobar:• Desplazable correspondiente "a"
• Dientes de engranaje "b"
• Ranura de la horquilla de cambio "c"
Desgaste/daños →Cambiar.
2. Comprobar: • Junta tórica "1"
Dañada →Cambiar.
3. Comprobar: • Movimiento de los engranajes
Movimiento no suave →Reparar o
cambiar. COMPROBACIÓN DEL COJINETE
1. Comprobar:
• Cojinete "1"Gire la guía interior con un dedo.
Punto duro/agarrotamiento →
Cambiar.
COMPROBACIÓN DE LA
HORQUILLA DE CAMBIO, LA
LEVA DE CAMBIO Y EL
SEGMENTO
1. Comprobar: • Horquilla de cambio "1"Desgaste/daños/rayaduras →
Cambiar.
2. Comprobar: • Leva de cambio "1"
• Segmento "2"
Desgaste/daños →Cambiar.
3. Comprobar: • Movimiento de la horquilla de cambio
Movimiento no suave →Cambiar
la horquilla de cambio.
Si una horquilla de cambio funciona
mal, no solo cambie la propia horquil-
la sino también los dos engranajes
adyacentes a ella.
MONTAJE DE LA CAJA DE
CAMBIOS
1. Instalar: • Engranaje de piñón de 5ª (19T)
"1"
• Engranaje de piñón de 3ª (17T) "2"
• Casquillo "3"
• Engranaje de piñón de 4ª (21T) "4"
• Engranaje de piñón de 2ª (16T) "5"
Al eje principal "6"
Aplique aceite de disulfuro de molib-
deno a la superficie interna y extrema
del engranaje intermedio y a la super-
ficie interna del engranaje
desplazable y luego móntelos.
2. Instalar:• Piñón de rueda de 2ª (28T) "1"
• Piñón de rueda de 4ª (23T) "2"
• Piñón de rueda de 3ª (23T) "3"
• Piñón de rueda de 5ª (17T) "4"
• Piñón de rueda de 1ª (31T) "5"
• Junta tórica "6" Al eje posterior "7"
• Aplique aceite de disulfuro de molibdeno a la superficie interna y
extrema del engranaje intermedio y
a la superficie interna del engranaje
desplazable y luego móntelos.
• Aplique grasa de jabón de litio a la
junta tórica.

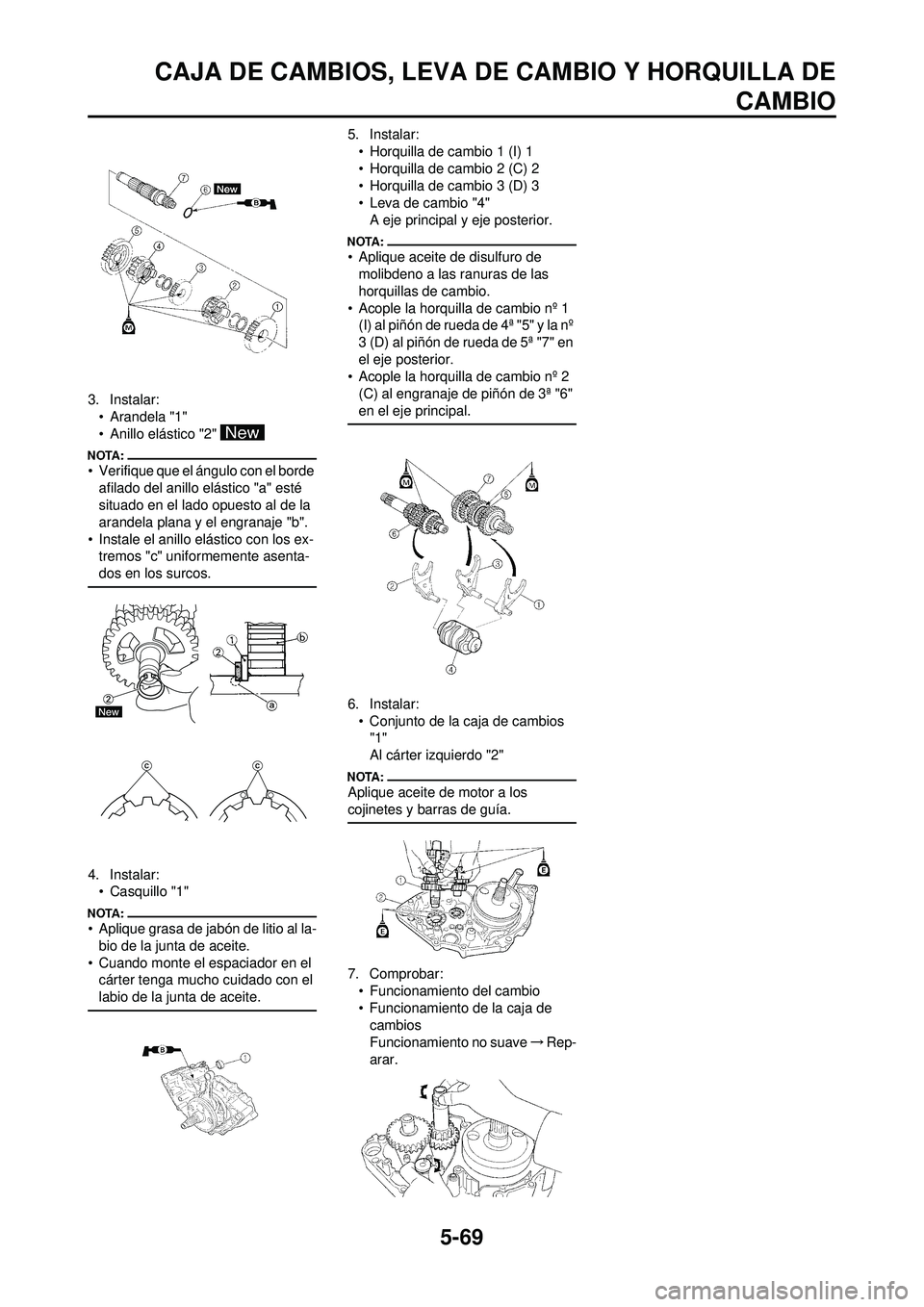

5-69
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DECAMBIO
3. Instalar:
• Arandela "1"
• Anillo elástico "2"
• Verifique que el ángulo con el borde afilado del anillo elástico "a" esté
situado en el lado opuesto al de la
arandela plana y el engranaje "b".
• Instale el anillo elástico con los ex- tremos "c" uniformemente asenta-
dos en los surcos.
4. Instalar:• Casquillo "1"
• Aplique grasa de jabón de litio al la-
bio de la junta de aceite.
• Cuando monte el espaciador en el cárter tenga mucho cuidado con el
labio de la junta de aceite.
5. Instalar:
• Horquilla de cambio 1 (I) 1
• Horquilla de cambio 2 (C) 2
• Horquilla de cambio 3 (D) 3
• Leva de cambio "4"A eje principal y eje posterior.
• Aplique aceite de disulfuro de molibdeno a las ranuras de las
horquillas de cambio.
• Acople la horquilla de cambio nº 1 (I) al piñón de rueda de 4ª "5" y la nº
3 (D) al piñón de rueda de 5ª "7" en
el eje posterior.
• Acople la horquilla de cambio nº 2
(C) al engranaje de piñón de 3ª "6"
en el eje principal.
6. Instalar:• Conjunto de la caja de cambios "1"
Al cárter izquierdo "2"
Aplique aceite de motor a los
cojinetes y barras de guía.
7. Comprobar:
• Funcionamiento del cambio
• Funcionamiento de la caja de cambios
Funcionamiento no suave →Rep-
arar.

6-1
RUEDA DELANTERA Y RUEDA TRASERA
CHASIS
RUEDA DELANTERA Y RUEDA TRASERA
DESMONTAJE DE LA RUEDA DELANTERAOrden Nombre de la pieza Ctd.Observaciones
Sujete la máquina colocando un soporte ade-
riesgo de que se caiga. cuado debajo del motor. Consulte el apartado "NOTA RELATIVA A LA
MANIPULACIÓN".
1 Tornillo (soporte del eje) 4 Sólo aflojar.
2 Tuerca (eje de la rueda delantera) 1
3 Eje de la rueda delantera 1
4 Rueda delantera 1
5 Sensor de velocidad 1
6 Casquillo 1
7 Junta de aceite 1
8 Cojinete 2 Consulte el apartado de desmontaje.
9 Disco de freno 1
21 Nm (2.1 m kg, 15 ft lb)
21 Nm (2.1 m kg, 15 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
90 Nm (9.0 m kg, 65 ft lb)
