2008 YAMAHA TTR50 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
10*FahrgestellhalterungenAlle Fahrgestellanschlüsse und -halterungen kontrollie-
ren.
Korrigieren, falls nötig.√√√
11Handbremshebelumlenk-
welleSchmierfett auf Lithium-Seifenbasis (Allzweck-Schmier-
fett) dünn auftragen.√√
12Fußbremshebelumlenk-
welleSchmierfett auf Lithium-Seifenbasis (Allzweck-Schmier-
fett) dünn auftragen.√√
13Seitenständer-Drehzap-
fenFunktion prüfen.
Schmierfett auf Lithium-Seifenbasis (Allzweck-Schmier-
fett) dünn auftragen.√√
14*FunkenfängerReinigen.√
15*TeleskopgabelFunktion prüfen und auf Austritt von Schmierfett kontrol-
lieren.
Ersetzen, falls nötig.√√
16*FederbeinFunktion prüfen und auf Öllecks kontrollieren.
Ersetzen, falls nötig.√
17*Betätigungs-SeilzügeYamaha Ketten- und Seilzugschmiermittel oder Motoröl
10W-30 gründlich auftragen.√√√
18*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√ Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
U1P682G0.book Page 4 Wednesday, May 23, 2007 9:42 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

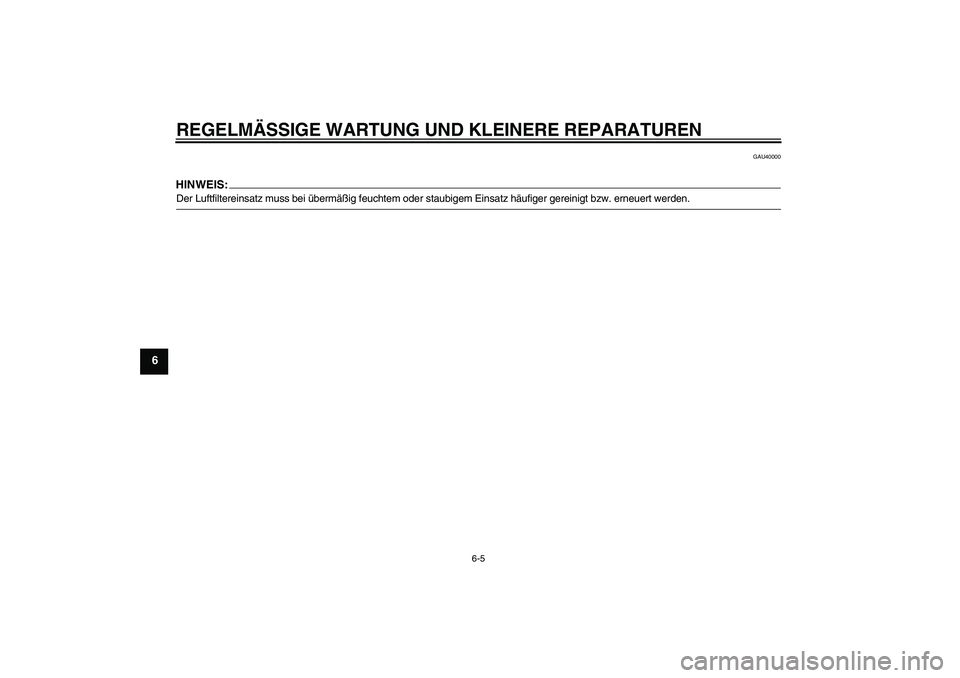

6-5
6
GAU40000
HINWEIS:Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.U1P682G0.book Page 5 Wednesday, May 23, 2007 9:42 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

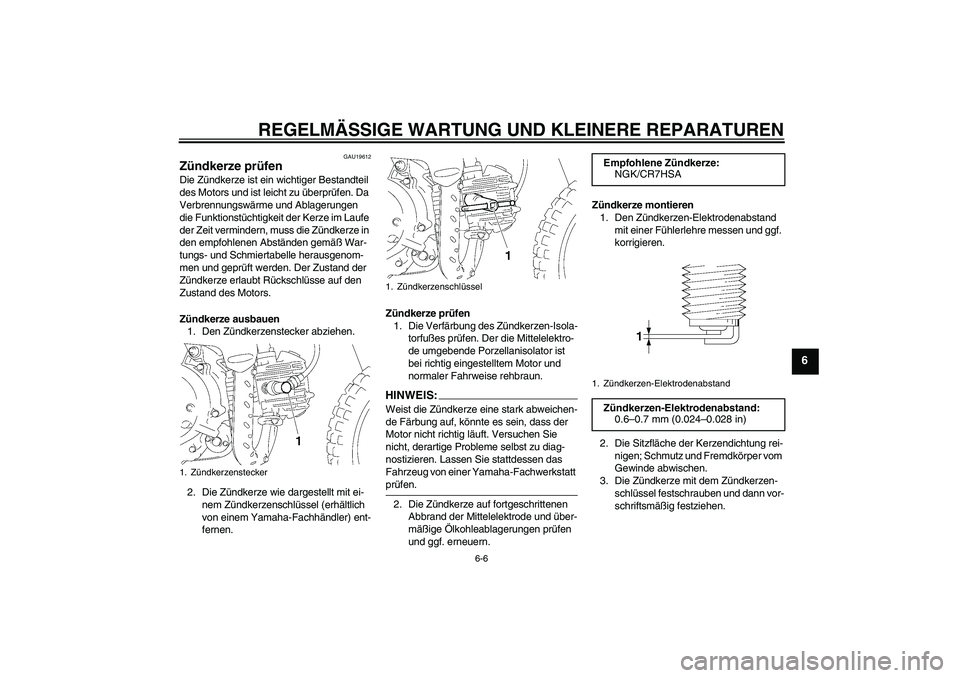

6-6
6
GAU19612
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S:
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR7HSA
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
U1P682G0.book Page 6 Wednesday, May 23, 2007 9:42 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

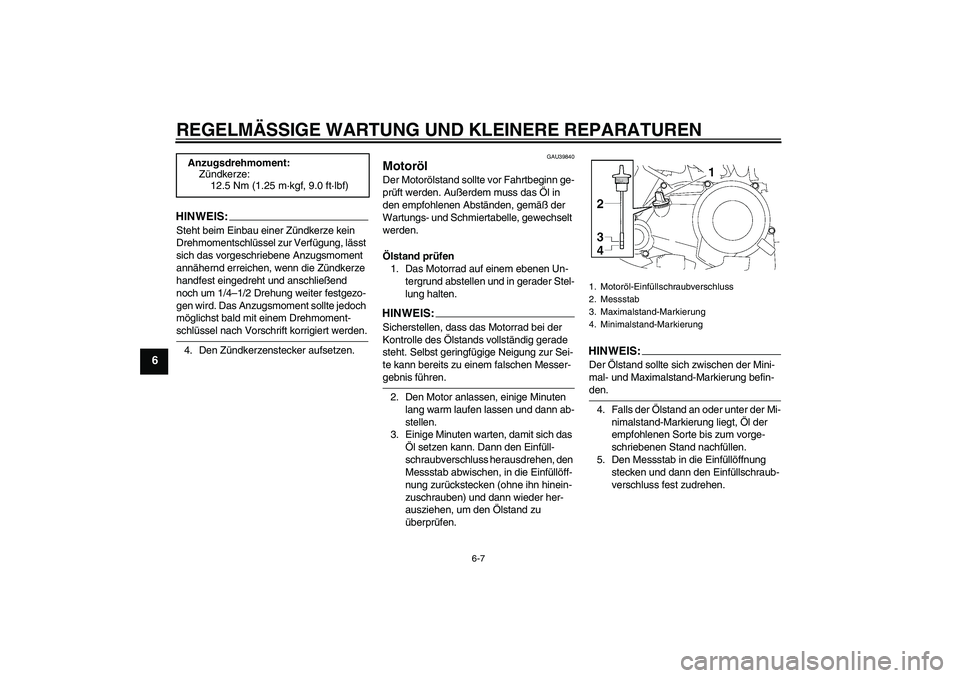

6-7
6
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
GAU39840
Motoröl Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Motorrad bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder her-
ausziehen, um den Ölstand zu
überprüfen.
HINWEI
S:
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen. Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)1. Motoröl-Einfüllschraubverschluss
2. Messstab
3. Maximalstand-Markierung
4. Minimalstand-Markierung
U1P682G0.book Page 7 Wednesday, May 23, 2007 9:42 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

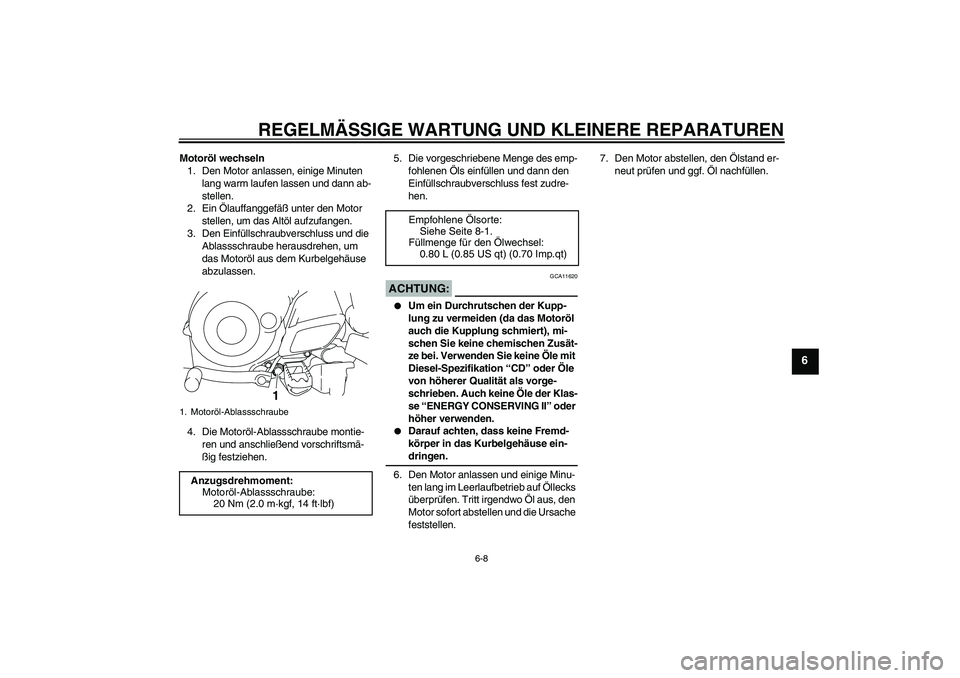

6-8
6
Motoröl wechseln
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
4. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.5. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.7. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
1. Motoröl-AblassschraubeAnzugsdrehmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
0.80 L (0.85 US qt) (0.70 Imp.qt)
U1P682G0.book Page 8 Wednesday, May 23, 2007 9:42 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

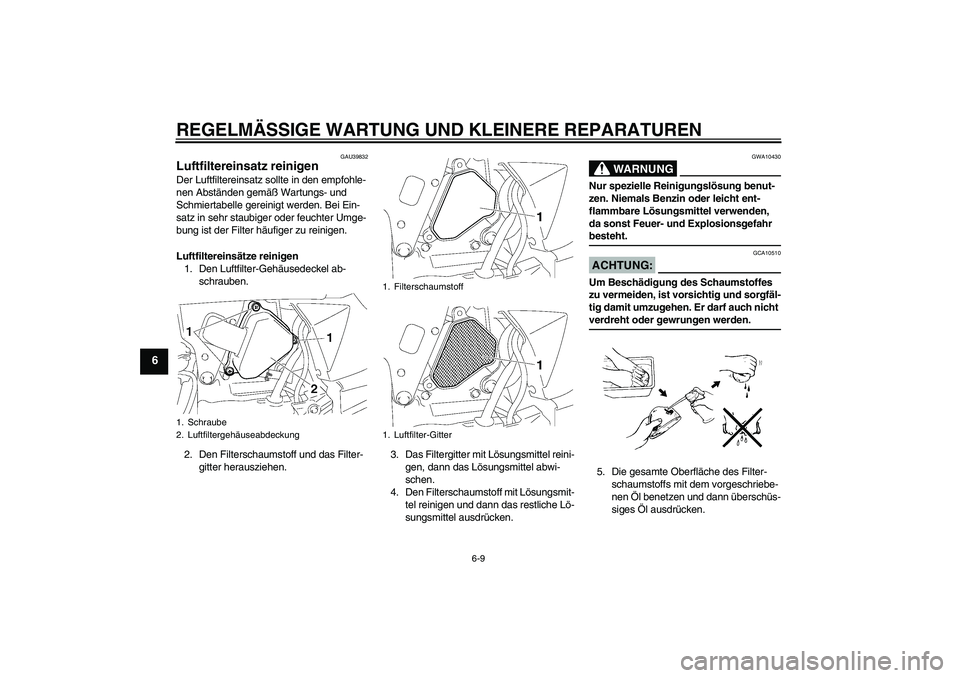

6-9
6
GAU39832
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
Luftfiltereinsätze reinigen
1. Den Luftfilter-Gehäusedeckel ab-
schrauben.
2. Den Filterschaumstoff und das Filter-
gitter herausziehen.3. Das Filtergitter mit Lösungsmittel reini-
gen, dann das Lösungsmittel abwi-
schen.
4. Den Filterschaumstoff mit Lösungsmit-
tel reinigen und dann das restliche Lö-
sungsmittel ausdrücken.
WARNUNG
GWA10430
Nur spezielle Reinigungslösung benut-
zen. Niemals Benzin oder leicht ent-
flammbare Lösungsmittel verwenden,
da sonst Feuer- und Explosionsgefahr besteht.ACHTUNG:
GCA10510
Um Beschädigung des Schaumstoffes
zu vermeiden, ist vorsichtig und sorgfäl-
tig damit umzugehen. Er darf auch nicht verdreht oder gewrungen werden.
5. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Filterschaumstoff
1. Luftfilter-Gitter
U1P682G0.book Page 9 Wednesday, May 23, 2007 9:42 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

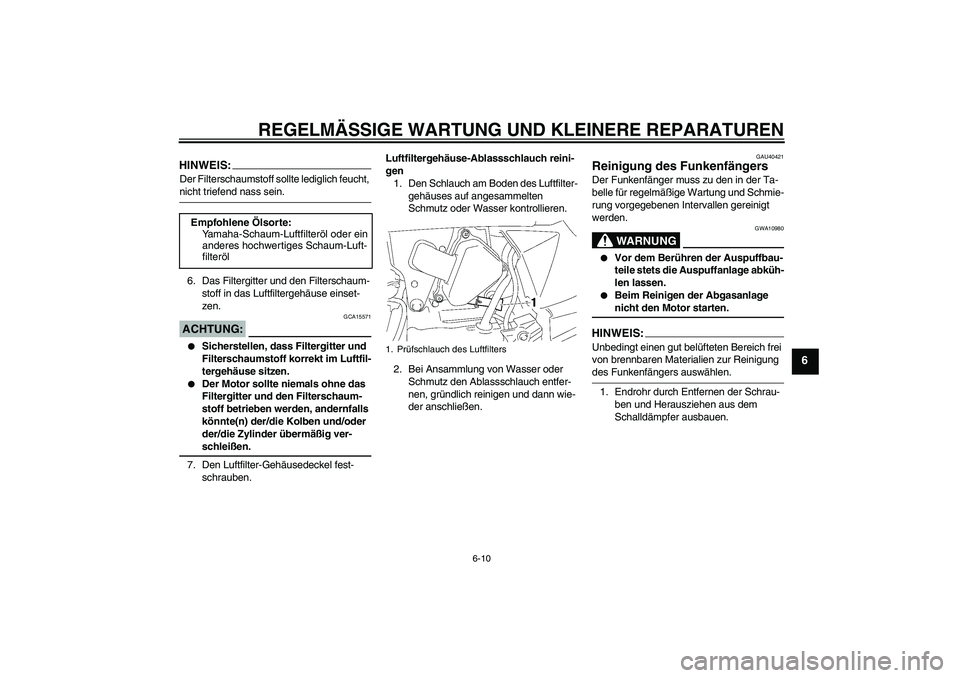

6-10
6
HINWEIS:Der Filterschaumstoff sollte lediglich feucht, nicht triefend nass sein.
6. Das Filtergitter und den Filterschaum-
stoff in das Luftfiltergehäuse einset-
zen.ACHTUNG:
GCA15571


Sicherstellen, dass Filtergitter und
Filterschaumstoff korrekt im Luftfil-
tergehäuse sitzen.


Der Motor sollte niemals ohne das
Filtergitter und den Filterschaum-
stoff betrieben werden, andernfalls
könnte(n) der/die Kolben und/oder
der/die Zylinder übermäßig ver-schleißen.
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch am Boden des Luftfilter-
gehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU40421
Reinigung des Funkenfängers Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10980


Vor dem Berühren der Auspuffbau-
teile stets die Auspuffanlage abküh-
len lassen.


Beim Reinigen der Abgasanlage nicht den Motor starten.
HINWEIS:Unbedingt einen gut belüfteten Bereich frei
von brennbaren Materialien zur Reinigung des Funkenfängers auswählen.
1. Endrohr durch Entfernen der Schrau-
ben und Herausziehen aus dem
Schalldämpfer ausbauen. Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1. Prüfschlauch des Luftfilters
U1P682G0.book Page 10 Wednesday, May 23, 2007 9:42 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

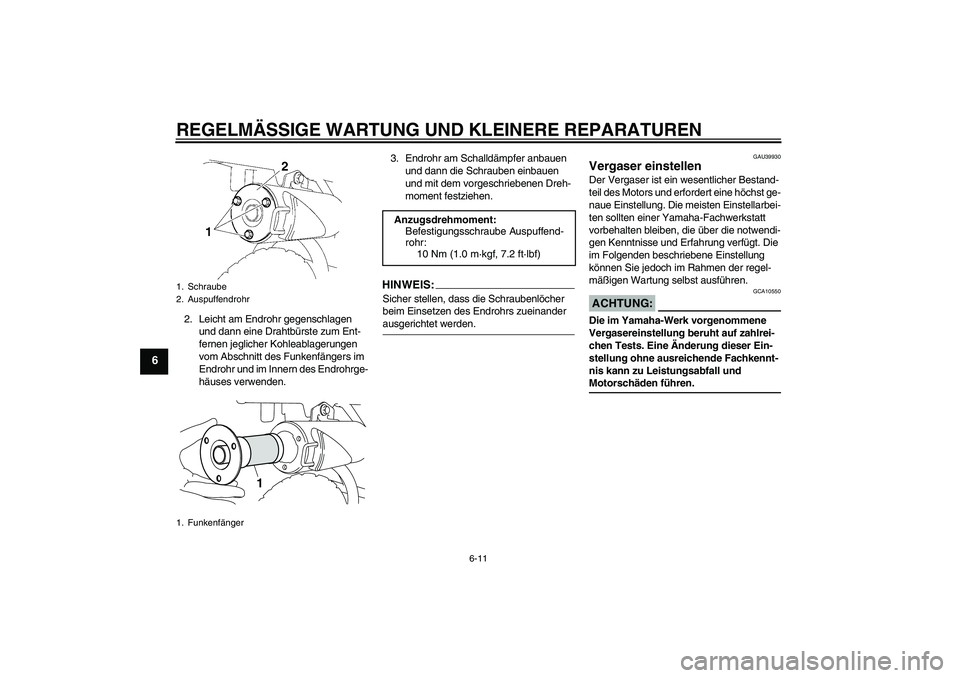

6-11
6
2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohrge-
häuses verwenden.3. Endrohr am Schalldämpfer anbauen
und dann die Schrauben einbauen
und mit dem vorgeschriebenen Dreh-
moment festziehen.
HINWEIS:Sicher stellen, dass die Schraubenlöcher
beim Einsetzen des Endrohrs zueinander ausgerichtet werden.
GAU39930
Vergaser einstellen Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG:
GCA10550
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und Motorschäden führen.
1. Schraube
2. Auspuffendrohr
1. Funkenfänger
1
Anzugsdrehmoment:
Befestigungsschraube Auspuffend-
rohr:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U1P682G0.book Page 11 Wednesday, May 23, 2007 9:42 AM
