2008 YAMAHA TTR50 Betriebsanleitungen (in German)

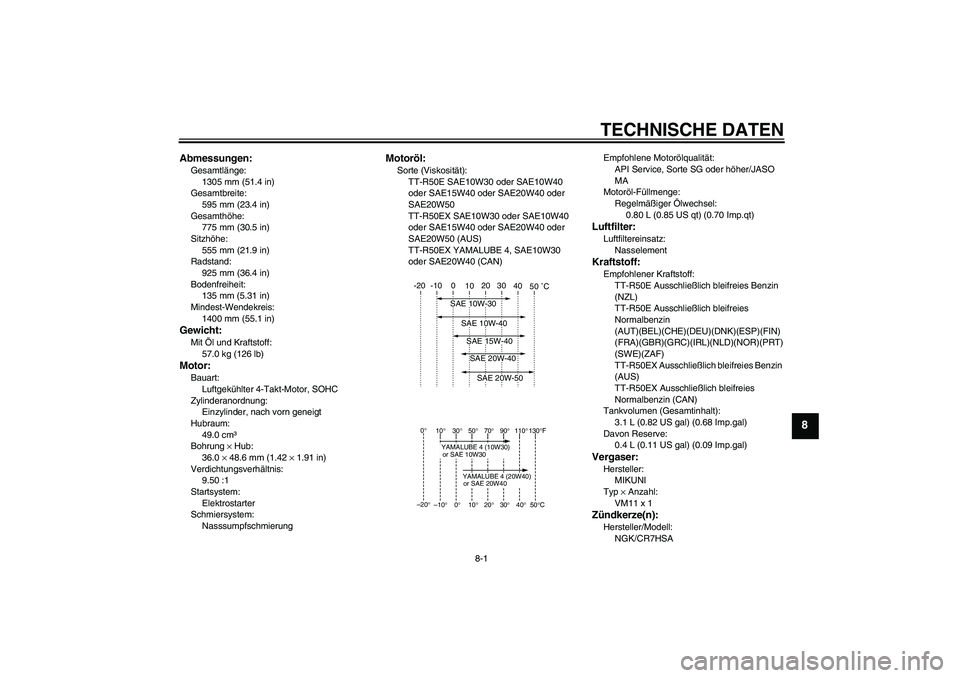

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
1305 mm (51.4 in)
Gesamtbreite:
595 mm (23.4 in)
Gesamthöhe:
775 mm (30.5 in)
Sitzhöhe:
555 mm (21.9 in)
Radstand:
925 mm (36.4 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
1400 mm (55.1 in)Gewicht:Mit Öl und Kraftstoff:
57.0 kg (126 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
49.0 cm³
Bohrung × Hub:
36.0 × 48.6 mm (1.42 × 1.91 in)
Verdichtungsverhältnis:
9.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
TT-R50E SAE10W30 oder SAE10W40
oder SAE15W40 oder SAE20W40 oder
SAE20W50
TT-R50EX SAE10W30 oder SAE10W40
oder SAE15W40 oder SAE20W40 oder
SAE20W50 (AUS)
TT-R50EX YAMALUBE 4, SAE10W30
oder SAE20W40 (CAN)Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
0.80 L (0.85 US qt) (0.70 Imp.qt)
Luftfilter:Luftfiltereinsatz:
NasselementKraftstoff:Empfohlener Kraftstoff:
TT-R50E Ausschließlich bleifreies Benzin
(NZL)
TT-R50E Ausschließlich bleifreies
Normalbenzin
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
TT-R50EX Ausschließlich bleifreies Benzin
(AUS)
TT-R50EX Ausschließlich bleifreies
Normalbenzin (CAN)
Tankvolumen (Gesamtinhalt):
3.1 L (0.82 US gal) (0.68 Imp.gal)
Davon Reserve:
0.4 L (0.11 US gal) (0.09 Imp.gal)Vergaser:Hersteller:
MIKUNI
Typ × Anzahl:
VM11 x 1Zündkerze(n):Hersteller/Modell:
NGK/CR7HSA
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
10° 30° 50° 70° 90°
110°
0°
130°F
YAMALUBE 4 (10W30)
or SAE 10W30
YAMALUBE 4 (20W40)
or SAE 20W40
–10° 0° 10° 20° 30°
40° –20°
50°C
U1P682G0.book Page 1 Wednesday, May 23, 2007 9:42 AM

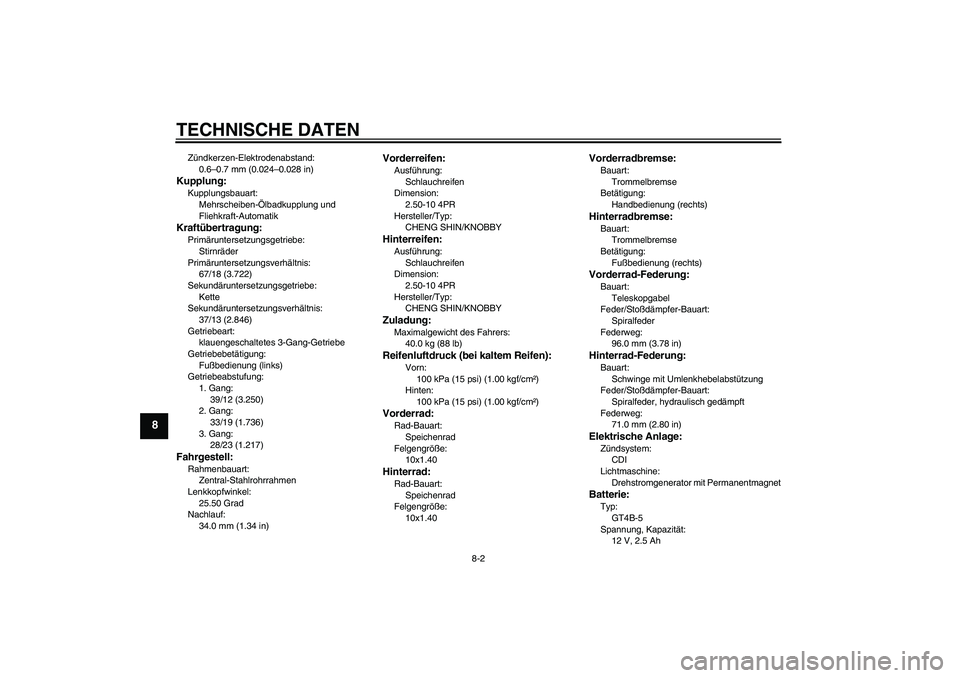

TECHNISCHE DATEN
8-2
8
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung und
Fliehkraft-AutomatikKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/18 (3.722)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
37/13 (2.846)
Getriebeart:
klauengeschaltetes 3-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
39/12 (3.250)
2. Gang:
33/19 (1.736)
3. Gang:
28/23 (1.217)Fahrgestell:Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
34.0 mm (1.34 in)
Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBYHinterreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBYZuladung:Maximalgewicht des Fahrers:
40.0 kg (88 lb)Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (15 psi) (1.00 kgf/cm²)
Hinten:
100 kPa (15 psi) (1.00 kgf/cm²)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40
Vorderradbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder
Federweg:
96.0 mm (3.78 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
71.0 mm (2.80 in)Elektrische Anlage:Zündsystem:
CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT4B-5
Spannung, Kapazität:
12 V, 2.5 Ah
U1P682G0.book Page 2 Wednesday, May 23, 2007 9:42 AM

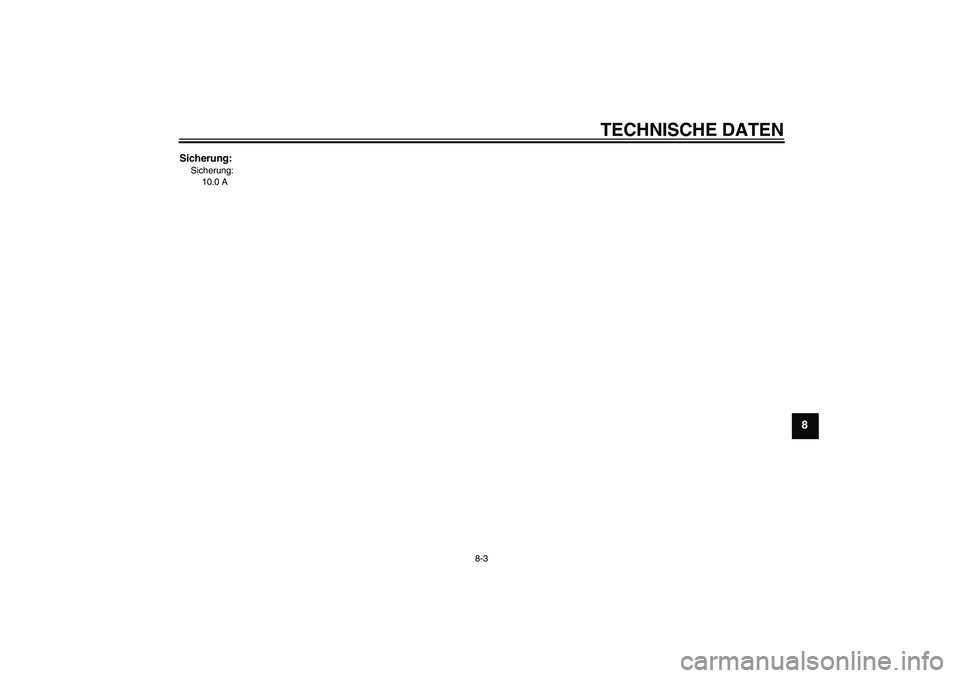

TECHNISCHE DATEN
8-3
8
Sicherung:Sicherung:
10.0 A
U1P682G0.book Page 3 Wednesday, May 23, 2007 9:42 AM

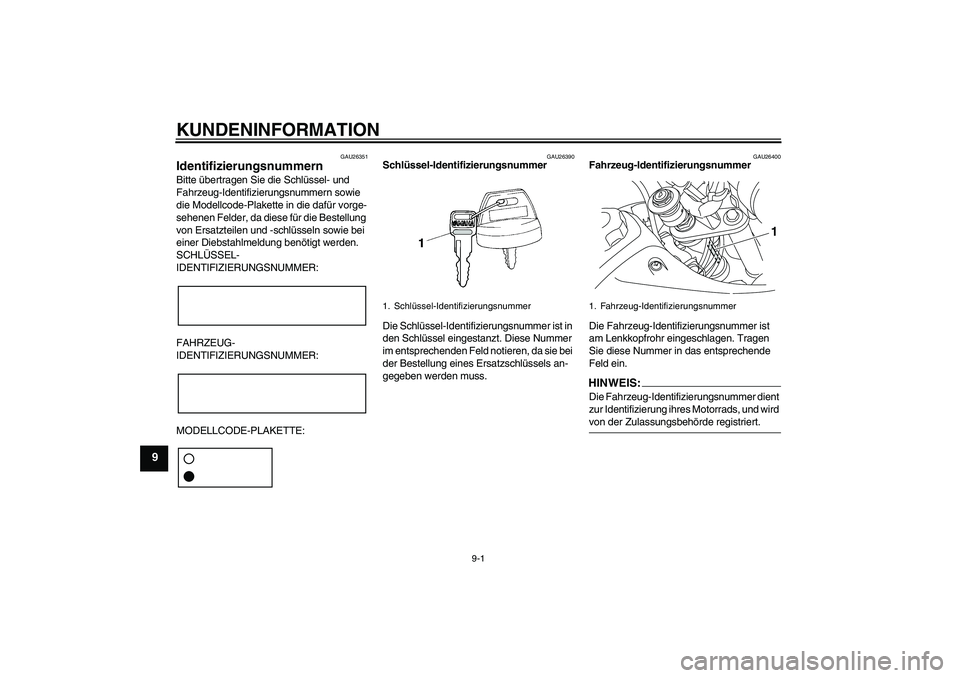

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26390
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist in
den Schlüssel eingestanzt. Diese Nummer
im entsprechenden Feld notieren, da sie bei
der Bestellung eines Ersatzschlüssels an-
gegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
1
U1P682G0.book Page 1 Wednesday, May 23, 2007 9:42 AM

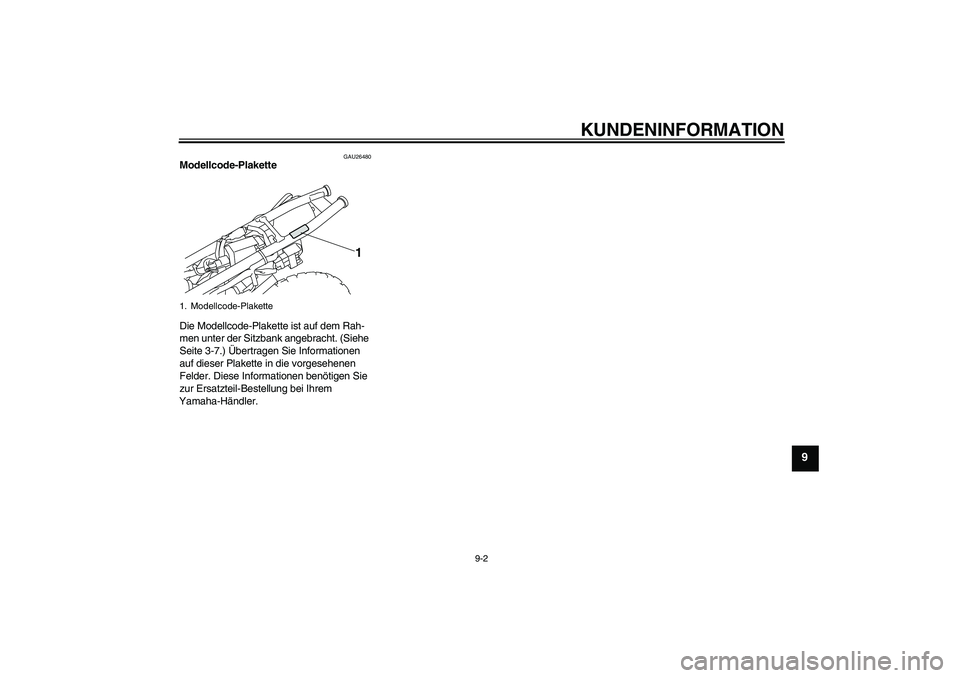

KUNDENINFORMATION
9-2
9
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-7.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
1
U1P682G0.book Page 2 Wednesday, May 23, 2007 9:42 AM

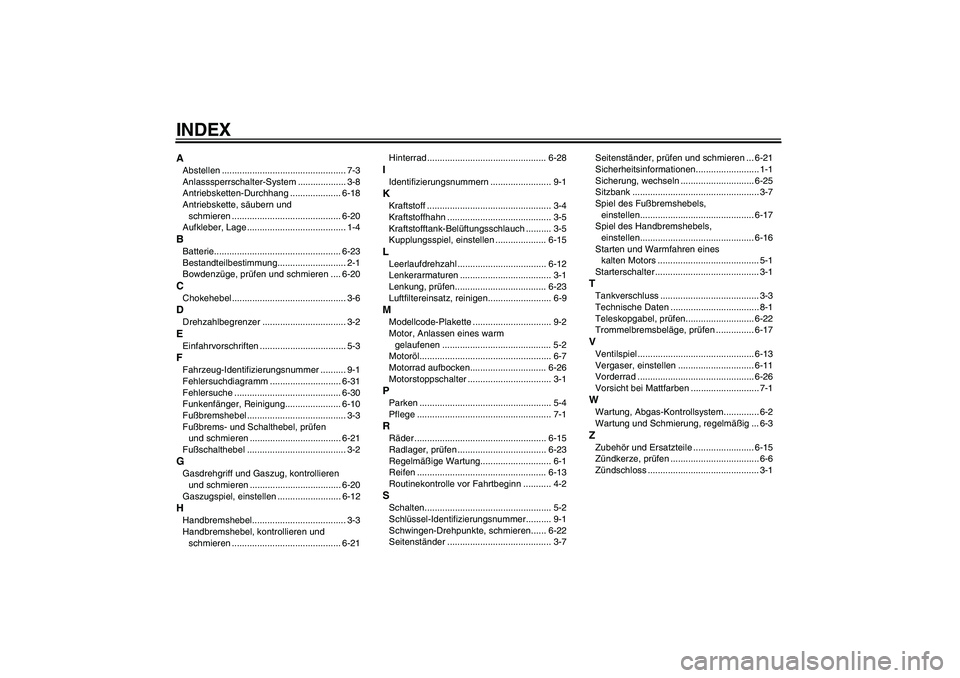

INDEXAAbstellen ................................................. 7-3
Anlasssperrschalter-System ................... 3-8
Antriebsketten-Durchhang .................... 6-18
Antriebskette, säubern und
schmieren ........................................... 6-20
Aufkleber, Lage ....................................... 1-4BBatterie.................................................. 6-23
Bestandteilbestimmung........................... 2-1
Bowdenzüge, prüfen und schmieren .... 6-20CChokehebel ............................................. 3-6DDrehzahlbegrenzer ................................. 3-2EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Fehlersuchdiagramm ............................ 6-31
Fehlersuche .......................................... 6-30
Funkenfänger, Reinigung...................... 6-10
Fußbremshebel ....................................... 3-3
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-21
Fußschalthebel ....................................... 3-2GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-20
Gaszugspiel, einstellen ......................... 6-12HHandbremshebel..................................... 3-3
Handbremshebel, kontrollieren und
schmieren ........................................... 6-21Hinterrad ............................................... 6-28
IIdentifizierungsnummern ........................ 9-1KKraftstoff ................................................. 3-4
Kraftstoffhahn ......................................... 3-5
Kraftstofftank-Belüftungsschlauch .......... 3-5
Kupplungsspiel, einstellen .................... 6-15LLeerlaufdrehzahl ................................... 6-12
Lenkerarmaturen .................................... 3-1
Lenkung, prüfen.................................... 6-23
Luftfiltereinsatz, reinigen......................... 6-9MModellcode-Plakette ............................... 9-2
Motor, Anlassen eines warm
gelaufenen ........................................... 5-2
Motoröl.................................................... 6-7
Motorrad aufbocken.............................. 6-26
Motorstoppschalter ................................. 3-1PParken .................................................... 5-4
Pflege ..................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-23
Regelmäßige Wartung............................ 6-1
Reifen ................................................... 6-13
Routinekontrolle vor Fahrtbeginn ........... 4-2SSchalten.................................................. 5-2
Schlüssel-Identifizierungsnummer.......... 9-1
Schwingen-Drehpunkte, schmieren...... 6-22
Seitenständer ......................................... 3-7Seitenständer, prüfen und schmieren ... 6-21
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-25
Sitzbank .................................................. 3-7
Spiel des Fußbremshebels,
einstellen............................................. 6-17
Spiel des Handbremshebels,
einstellen............................................. 6-16
Starten und Warmfahren eines
kalten Motors ........................................ 5-1
Starterschalter ......................................... 3-1
TTankverschluss ....................................... 3-3
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-22
Trommelbremsbeläge, prüfen ............... 6-17VVentilspiel .............................................. 6-13
Vergaser, einstellen .............................. 6-11
Vorderrad .............................................. 6-26
Vorsicht bei Mattfarben ........................... 7-1WWartung, Abgas-Kontrollsystem.............. 6-2
Wartung und Schmierung, regelmäßig ... 6-3ZZubehör und Ersatzteile ........................ 6-15
Zündkerze, prüfen ................................... 6-6
Zündschloss ............................................ 3-1
U1P682G0.book Page 1 Wednesday, May 23, 2007 9:42 AM

U1P682G0.book Page 2 Wednesday, May 23, 2007 9:42 AM

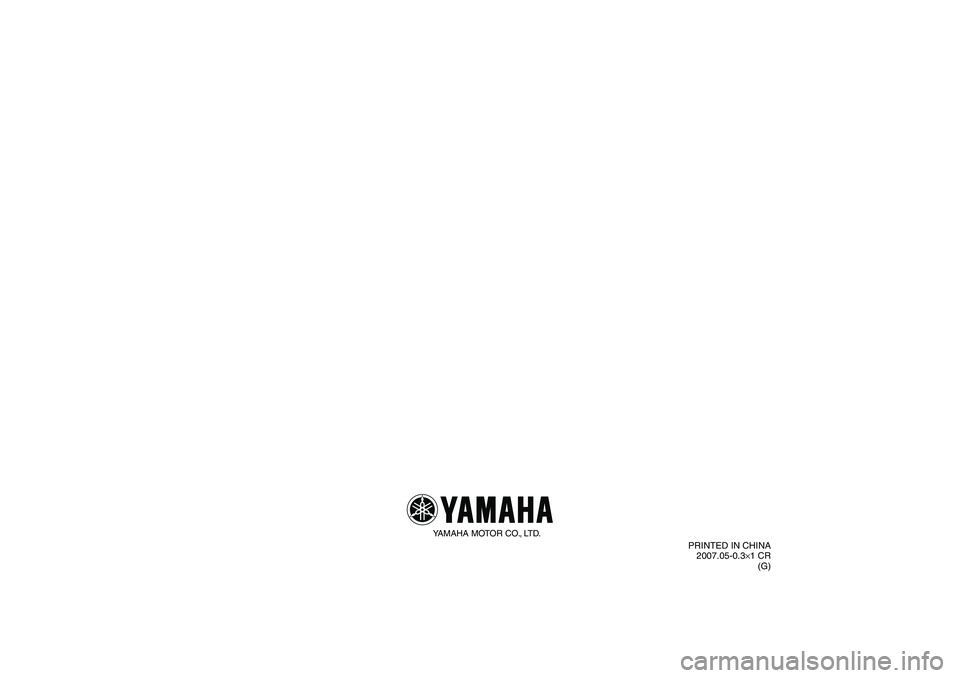

YAMAHA MOTOR CO., LTD.
PRINTED IN CHINA
2007.05-0.3×1 CR
(G)
U1P682G0.book Page 1 Wednesday, May 23, 2007 9:42 AM
