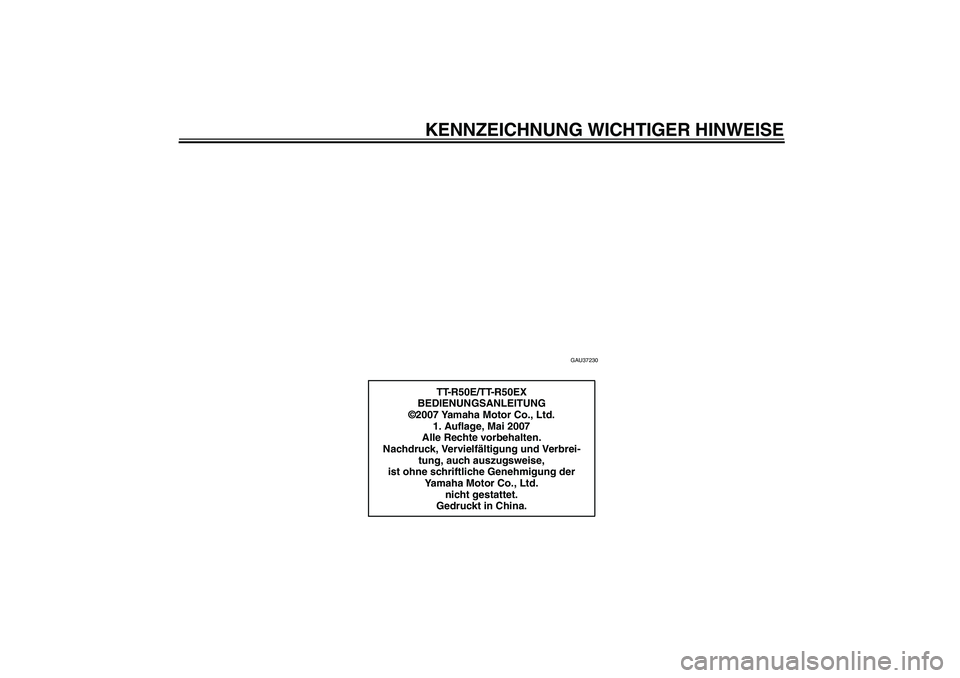

KENNZEICHNUNG WICHTIGER HINWEISE
GAU37230
TT-R50E/TT-R50EX
BEDIENUNGSANLEITUNG
©2007 Yamaha Motor Co., Ltd.
1. Auflage, Mai 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in China.
U1P682G0.book Page 3 Wednesday, May 23, 2007 9:42 AM

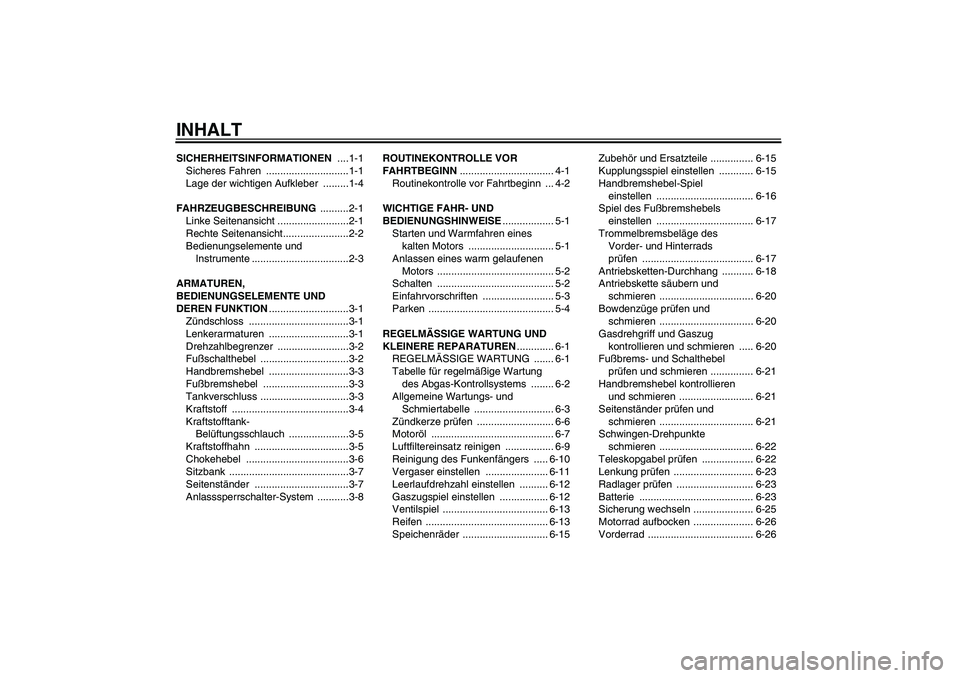

INHALTSICHERHEITSINFORMATIONEN ....1-1
Sicheres Fahren .............................1-1

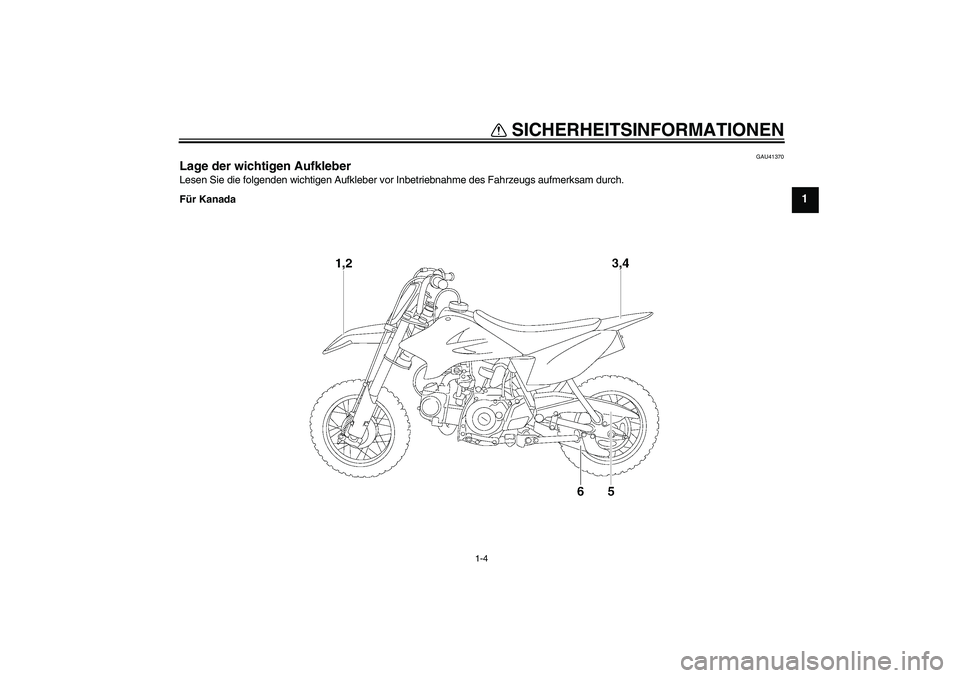

Lage der wichtigen Aufkleber .........1-4
FAHRZEUGBESCHREIBUNG ..........2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
Zündschloss ...................................3-1
Lenkerarmaturen ............................3-1
Drehzahlbegrenzer .........................3-2
Fußschalthebel ...............................3-2
Handbremshebel ............................3-3
Fußbremshebel ..............................3-3
Tankverschluss ...............................3-3
Kraftstoff .........................................3-4
Kraftstofftank-
Belüftungsschlauch .....................3-5
Kraftstoffhahn .................................3-5
Chokehebel ....................................3-6
Sitzbank ..........................................3-7
Seitenständer .................................3-7
Anlasssperrschalter-System ...........3-8ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
Routinekontrolle vor Fahrtbeginn ... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Starten und Warmfahren eines
kalten Motors .............................. 5-1
Anlassen eines warm gelaufenen
Motors ......................................... 5-2
Schalten ......................................... 5-2
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
REGELMÄSSIGE WARTUNG ....... 6-1
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-2
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-3
Zündkerze prüfen ........................... 6-6
Motoröl ........................................... 6-7
Luftfiltereinsatz reinigen ................. 6-9
Reinigung des Funkenfängers ..... 6-10
Vergaser einstellen ...................... 6-11
Leerlaufdrehzahl einstellen .......... 6-12
Gaszugspiel einstellen ................. 6-12
Ventilspiel ..................................... 6-13
Reifen ........................................... 6-13
Speichenräder .............................. 6-15Zubehör und Ersatzteile ............... 6-15
Kupplungsspiel einstellen ............ 6-15
Handbremshebel-Spiel
einstellen .................................. 6-16
Spiel des Fußbremshebels
einstellen .................................. 6-17
Trommelbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-17
Antriebsketten-Durchhang ........... 6-18
Antriebskette säubern und
schmieren ................................. 6-20
Bowdenzüge prüfen und
schmieren ................................. 6-20
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-20
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-21
Handbremshebel kontrollieren
und schmieren .......................... 6-21
Seitenständer prüfen und
schmieren ................................. 6-21
Schwingen-Drehpunkte
schmieren ................................. 6-22
Teleskopgabel prüfen .................. 6-22
Lenkung prüfen ............................ 6-23
Radlager prüfen ........................... 6-23
Batterie ........................................ 6-23
Sicherung wechseln ..................... 6-25
Motorrad aufbocken ..................... 6-26
Vorderrad ..................................... 6-26U1P682G0.book Page 1 Wednesday, May 23, 2007 9:42 AM

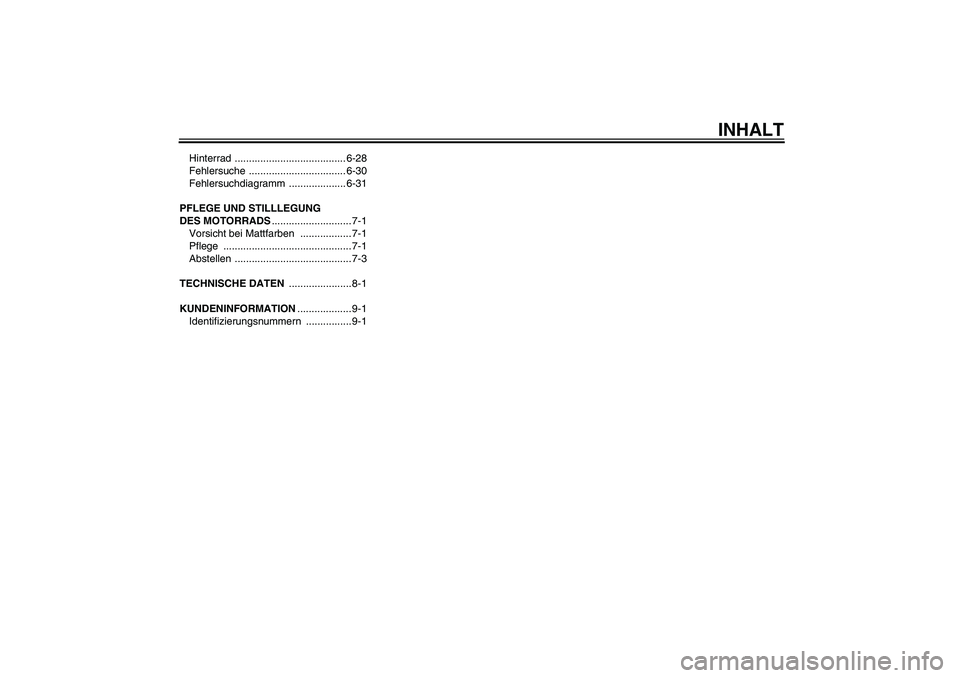

INHALT
Hinterrad ....................................... 6-28
Fehlersuche .................................. 6-30
Fehlersuchdiagramm .................... 6-31
PFLEGE UND STILLLEGUNG
DES MOTORRADS............................ 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U1P682G0.book Page 2 Wednesday, May 23, 2007 9:42 AM

1-1
1
SICHERHEITSINFORMATIONEN
GAU39313

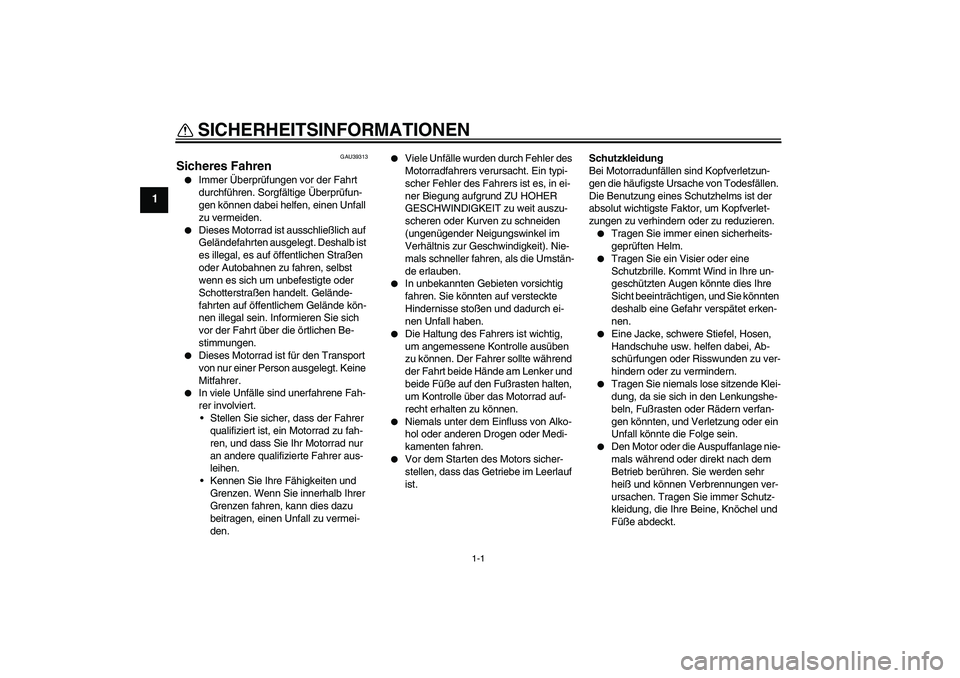

Sicheres Fahren

Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.


Dieses Motorrad ist ausschließlich auf
Geländefahrten ausgelegt. Deshalb ist
es illegal, es auf öffentlichen Straßen
oder Autobahnen zu fahren, selbst
wenn es sich um unbefestigte oder
Schotterstraßen handelt. Gelände-
fahrten auf öffentlichem Gelände kön-
nen illegal sein. Informieren Sie sich
vor der Fahrt über die örtlichen Be-
stimmungen.


Dieses Motorrad ist für den Transport
von nur einer Person ausgelegt. Keine
Mitfahrer.


In viele Unfälle sind unerfahrene Fah-
rer involviert.
Stellen Sie sicher, dass der Fahrer
qualifiziert ist, ein Motorrad zu fah-
ren, und dass Sie Ihr Motorrad nur
an andere qualifizierte Fahrer aus-
leihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit). Nie-
mals schneller fahren, als die Umstän-
de erlauben.


In unbekannten Gebieten vorsichtig
fahren. Sie könnten auf versteckte
Hindernisse stoßen und dadurch ei-
nen Unfall haben.


Die Haltung des Fahrers ist wichtig,
um angemessene Kontrolle ausüben
zu können. Der Fahrer sollte während
der Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten halten,
um Kontrolle über das Motorrad auf-
recht erhalten zu können.


Niemals unter dem Einfluss von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.


Vor dem Starten des Motors sicher-
stellen, dass das Getriebe im Leerlauf
ist.Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-
ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.
U1P682G0.book Page 1 Wednesday, May 23, 2007 9:42 AM

SICHERHEITSINFORMATIONEN
1-2
1

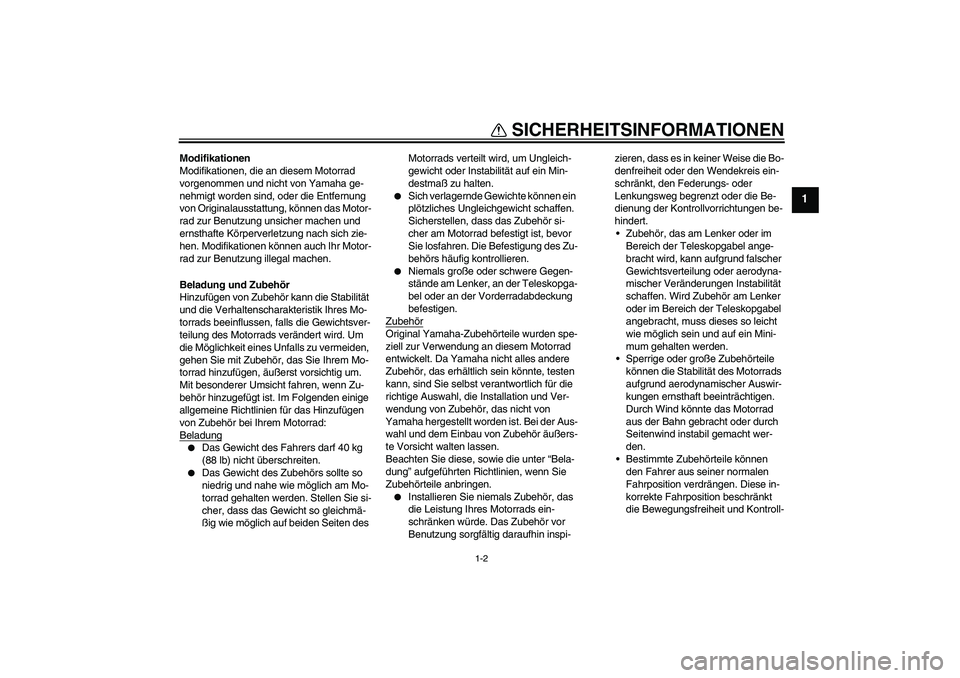

Modifikationen
Modifikationen, die an diesem Motorrad
vorgenommen und nicht von Yamaha ge-
nehmigt worden sind, oder die Entfernung
von Originalausstattung, können das Motor-
rad zur Benutzung unsicher machen und
ernsthafte Körperverletzung nach sich zie-
hen. Modifikationen können auch Ihr Motor-
rad zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör kann die Stabilität
und die Verhaltenscharakteristik Ihres Mo-
torrads beeinflussen, falls die Gewichtsver-
teilung des Motorrads verändert wird. Um
die Möglichkeit eines Unfalls zu vermeiden,
gehen Sie mit Zubehör, das Sie Ihrem Mo-
torrad hinzufügen, äußerst vorsichtig um.
Mit besonderer Umsicht fahren, wenn Zu-
behör hinzugefügt ist. Im Folgenden einige
allgemeine Richtlinien für das Hinzufügen
von Zubehör bei Ihrem Motorrad:
Beladung

Das Gewicht des Fahrers darf 40 kg
(88 lb) nicht überschreiten.


Das Gewicht des Zubehörs sollte so
niedrig und nahe wie möglich am Mo-
torrad gehalten werden. Stellen Sie si-
cher, dass das Gewicht so gleichmä-
ßig wie möglich auf beiden Seiten des Motorrads verteilt wird, um Ungleich-
gewicht oder Instabilität auf ein Min-
destmaß zu halten.


Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass das Zubehör si-
cher am Motorrad befestigt ist, bevor
Sie losfahren. Die Befestigung des Zu-
behörs häufig kontrollieren.


Niemals große oder schwere Gegen-
stände am Lenker, an der Teleskopga-
bel oder an der Vorderradabdeckung
befestigen.
Zubehör
Original Yamaha-Zubehörteile wurden spe-
ziell zur Verwendung an diesem Motorrad
entwickelt. Da Yamaha nicht alles andere
Zubehör, das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich für die
richtige Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der Aus-
wahl und dem Einbau von Zubehör äußers-
te Vorsicht walten lassen.
Beachten Sie diese, sowie die unter “Bela-
dung” aufgeführten Richtlinien, wenn Sie
Zubehörteile anbringen.

Installieren Sie niemals Zubehör, das
die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkungsweg begrenzt oder die Be-
dienung der Kontrollvorrichtungen be-
hindert.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen Instabilität
schaffen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum gehalten werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit und Kontroll-
U1P682G0.book Page 2 Wednesday, May 23, 2007 9:42 AM

SICHERHEITSINFORMATIONEN
1-3
1
fähigkeit des Fahrers; deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.

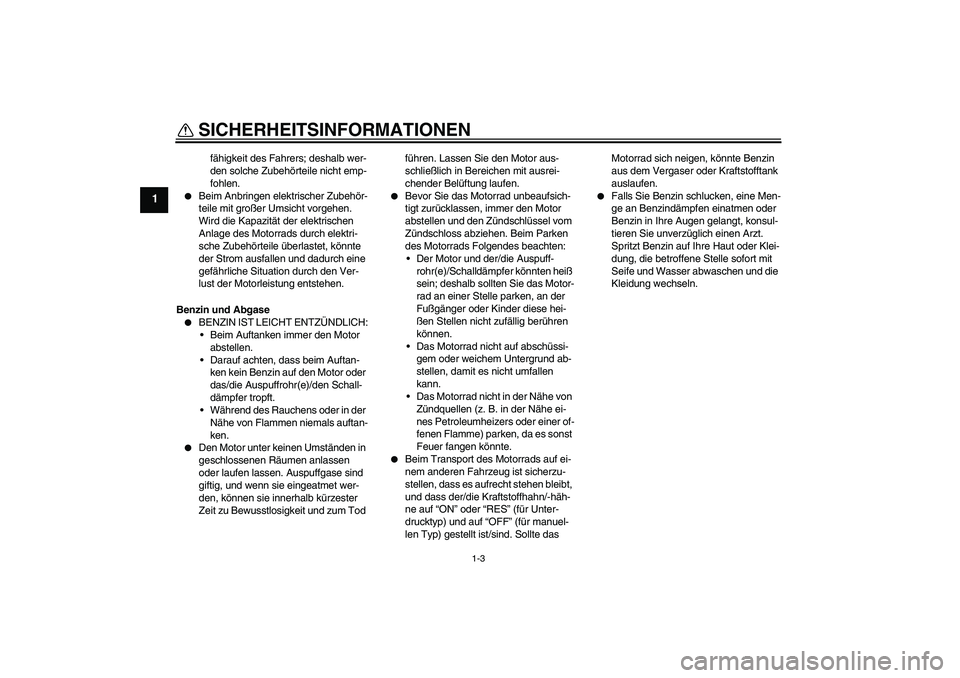

Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation durch den Ver-
lust der Motorleistung entstehen.
Benzin und Abgase


BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
das/die Auspuffrohr(e)/den Schall-
dämpfer tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.


Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.


Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:
Der Motor und der/die Auspuff-
rohr(e)/Schalldämpfer könnten heiß
sein; deshalb sollten Sie das Motor-
rad an einer Stelle parken, an der
Fußgänger oder Kinder diese hei-
ßen Stellen nicht zufällig berühren
können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.


Beim Transport des Motorrads auf ei-
nem anderen Fahrzeug ist sicherzu-
stellen, dass es aufrecht stehen bleibt,
und dass der/die Kraftstoffhahn/-häh-
ne auf “ON” oder “RES” (für Unter-
drucktyp) und auf “OFF” (für manuel-
len Typ) gestellt ist/sind. Sollte das Motorrad sich neigen, könnte Benzin
aus dem Vergaser oder Kraftstofftank
auslaufen.


Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U1P682G0.book Page 3 Wednesday, May 23, 2007 9:42 AM

SICHERHEITSINFORMATIONEN
1-4
1
GAU41370

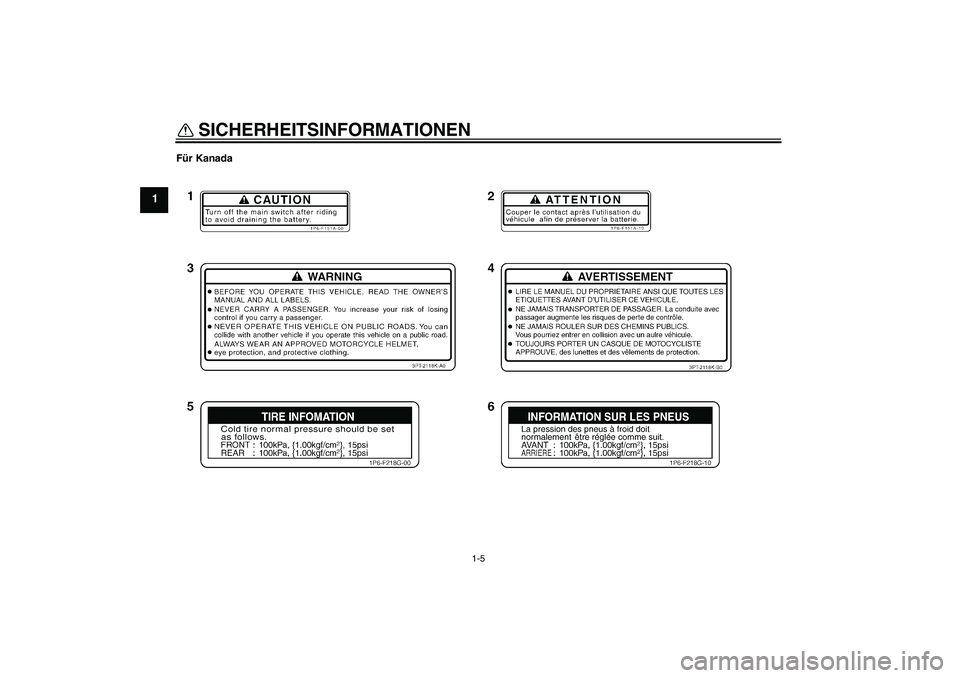

Lage der wichtigen Aufkleber Lesen Sie die folgenden wichtigen Aufkleber vor Inbetriebnahme des Fahrzeugs aufmerksam durch.
Für Kanada
U1P682G0.book Page 4 Wednesday, May 23, 2007 9:42 AM

SICHERHEITSINFORMATIONEN
1-5
1
Für KanadaU1P682G0.book Page 5 Wednesday, May 23, 2007 9:42 AM
