FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
Veervoorspanning:
Minimum (zacht):
Afstand A = 174,5 mm (6,87 in)
Standaard:
Afstand A = 170 mm (6,69 in)
Maximum (hard):
Afstand A = 165,5 mm (6,49 in)Veervoorspanning Afstand A
ZACHT
174,5 mm
(6,87 in)
Voor lichte motorrijders en gebruik overwegend zonder passagier
STANDAARD
170 mm
(6,69 in)
HARD
165,5 mm
(6,49 in)
Voor gebruik met zware motorrijder en zware passagier en accessoires
(koffer, tassen, enz.)
MY03 01-03 NL 22-12-2005 12:22 Pagina 3-17

DAU15301
Zijstandaard
1. Zijstandaard
De zijstandaard bevindt zich aan de
linkerzijde van het frame. Trek of druk
de zijstandaard met uw voet omhoog
of omlaag terwijl u de machine rechtop
houdt.
OPMERKING:
De ingebouwde sperschakelaar voor
de zijstandaard maakt deel uit van het
startspersysteem, dat in bepaalde si-
tuaties de werking van het ontste-
kingssysteem blokkeert. (Zie hierna
voor een nadere uitleg over het starts-
persysteem.)
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
1
2
3
4
5
6
7
8
9
10
3. Draai de borgmoer vast met het
voorgeschreven aanhaalmoment.
DCA11240LET OP:
Draai de borgmoer altijd vast tegen
de stelmoer, en draai dan de borg-
moer vast met het voorgeschreven
aanhaalmoment.
DWA10220
WAARSCHUWING0
Deze schokdemper is gevuld met
stikstofgas onder hoge druk. Lees
en begrijp de volgende informatie
alvorens de schokdemper te ge-
bruiken. De fabrikant kan niet aan-
sprakelijk worden gesteld voor
schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit
uit verkeerd gebruik.
Probeer de gascilinder niet te
openen en blijf er verder vanaf.
Stel de schokdemper niet bloot
aan open vuur of aan andere
hittebronnen, anders kan deze
door de oplopende druk explo-
deren.
Vervorm of beschadig de gasci-
linder op geen enkele wijze, de
dempende werking zal dan ach-
teruitgaan.
Laat onderhoud aan de schok-
demper altijd uitvoeren door
een Yamaha dealer.
Aanhaalmoment:
Borgmoer:
45 Nm (4,5 m·kgf, 32,5 ft·lbf)
MY03 01-03 NL 22-12-2005 12:22 Pagina 3-18

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DWA10240
WAARSCHUWING0
Met de machine mag nooit worden
gereden terwijl de zijstandaard om-
laag staat of niet behoorlijk kan
worden opgetrokken (of niet om-
hoog blijft), anders kan de zijstan-
daard de grond raken en zo de be-
stuurder afleiden, waardoor de
machine mogelijk onbestuurbaar
wordt. Het Yamaha startspersys-
teem is ontworpen om de bestuur-
der te helpen bij zijn verantwoorde-
lijkheid de zijstandaard op te
trekken alvorens weg te rijden.
Controleer dit systeem daarom re-
gelmatig zoals hierna beschreven
en laat het repareren door een Ya-
maha dealer als de werking niet
naar behoren is.
3-19
DAU15311
Startspersysteem
Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard,
de sperschakelaar voor de koppe-
lingshendel en de vrijstandschakelaar
deel uitmaken) heeft de volgende
functies.
Het verhindert starten wanneer
de versnellingsbak in een ver-
snelling geschakeld is en de
zijstandaard is opgeklapt, terwijl
de koppelingshendel niet is inge-
trokken.
Het verhindert starten wanneer
de versnellingsbak in een ver-
snelling geschakeld is en de kop-
pelingshendel is ingetrokken, ter-
wijl de zijstandaard nog omlaag
staat.
Het schakelt een draaiende motor
uit wanneer de versnellingsbak in
een versnelling staat en de
zijstandaard omlaag wordt bewo-
gen.
Controleer de werking van het starts-
persysteem regelmatig, hanteer daar-
bij de volgende werkwijze.
DWA10250
WAARSCHUWING0
Als zich een storing voordoet,
vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
MY03 01-03 NL 22-12-2005 12:22 Pagina 3-19

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
1
2
3
4
5
6
7
8
9
10
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
OPMERKING:
Deze controle is vooral betrouwbaar als hij wordt uit-
gevoerd met een warme motor.
De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruiktvoordat deze
is nagekeken door een Yamaha dealer.
De sperschakelaar van de zijstandaard is mogelijk defect.
De motorfiets mag niet worden gebruikt voordat deze
is nagekeken door een Yamaha dealer.
De sperschakelaar van de koppelingshendel is mogelijk
defect. De motorfiets mag niet worden gebruikt voor-
dat deze is nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.
JA NEE
NEE JA
NEE JA
MY03 01-03 NL 22-12-2005 12:22 Pagina 3-20

1
2
3
4
5
6
7
8
9
10
CONTROLES VOOR HET STARTEN
4-1
DAU15591
De eigenaar is verantwoordelijk voor de conditie van zijn voertuig. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling
aan weer en wind vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade,
vloeistoflekkage of het wegvallen van de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om
voorafgaand aan elke rit een visuele inspectie uit te voeren en bovendien de volgende punten te controler\nen.
OPMERKING:
Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo'n inspectie neemt
maar weinig tijd in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
DWA11150
WAARSCHUWING0
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repare-
ren alvorens de machine te gebruiken.
MY03 04-06 NL 22-12-2005 12:23 Pagina 1

CONTROLES VOOR HET STARTEN
4-2
1
2
3
4
5
6
7
8
9
10
ITEM
Brandstof
Motorolie
Koelvloeistof
Voorrem
Achterrem
DAU15603

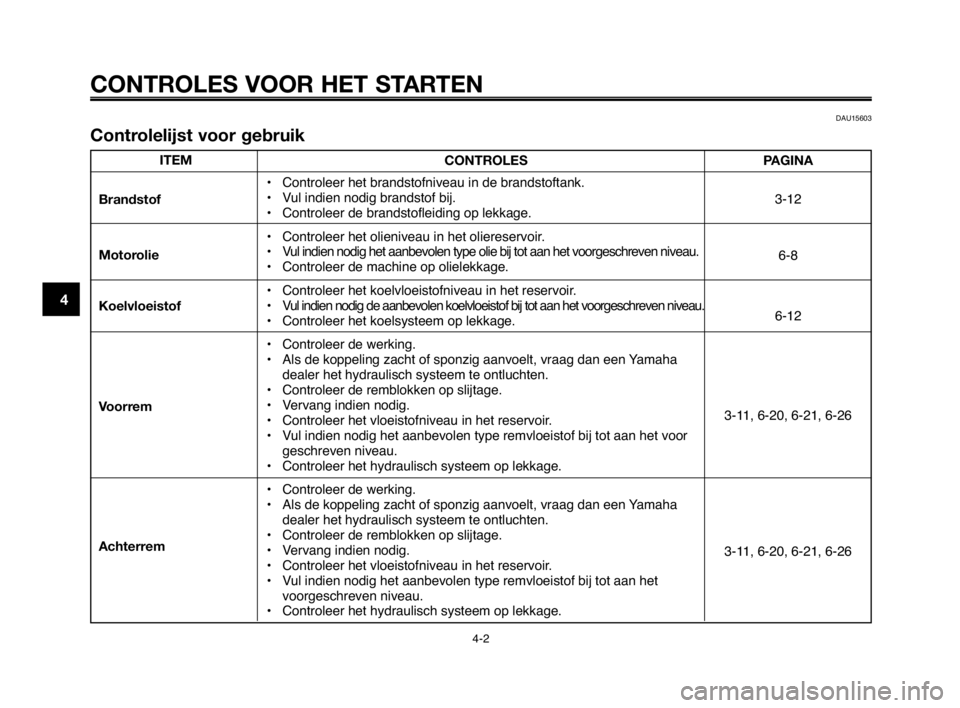

Controlelijst voor gebruik
CONTROLES
• Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer het olieniveau in het oliereservoir.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage.
• Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha
dealer het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voor
geschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha
dealer het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.PAGINA
3-12
6-8
6-12
3-11, 6-20, 6-21, 6-26
3-11, 6-20, 6-21, 6-26
MY03 04-06 NL 22-12-2005 12:23 Pagina 2

1
2
3
4
5
6
7
8
9
10
CONTROLES VOOR HET STARTEN
4-3
ITEM
Koppeling
Gasgreep
Bedieningskabels
Aandrijfketting
Wielen en banden
Rempedaal
Rem- en
koppelingshendels
ZijstandaardCONTROLES
• Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
• Controleer of de werking soepel is.
• Controleer de vrije slag van de kabel.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af
te stellen, en de kabel en het kabelhuis te smeren.
• Controleer of de werking soepel is.
• Smeer indien nodig.
• Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
• Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
• Controleer of de werking soepel is.
• Smeer indien nodig het pedaalscharnierpunt.
• Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
• Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.PAGINA
3-10, 6-19, 6-26
6-15, 6-25
6-25
6-23, 6-24
6-16, 6-19
6-26
6-26
6-27
MY03 04-06 NL 22-12-2005 12:23 Pagina 3

CONTROLES VOOR HET STARTEN
4-4
1
2
3
4
5
6
7
8
9
10
ITEM
Framebevestigingen
Instrumenten, verlichting,
signaleringssysteem en
schakelaars
Sperschakelaar voor
de zijstandaardCONTROLES
• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.
• Controleer de werking.
• Corrigeer indien nodig.
• Controleer de werking van het startspersysteem.
• Als het systeem defect is, vraag dan een Yamaha dealer de machine
na te kijken.PAGINA
–
3-3, 3-9
3-20
MY03 04-06 NL 22-12-2005 12:23 Pagina 4
