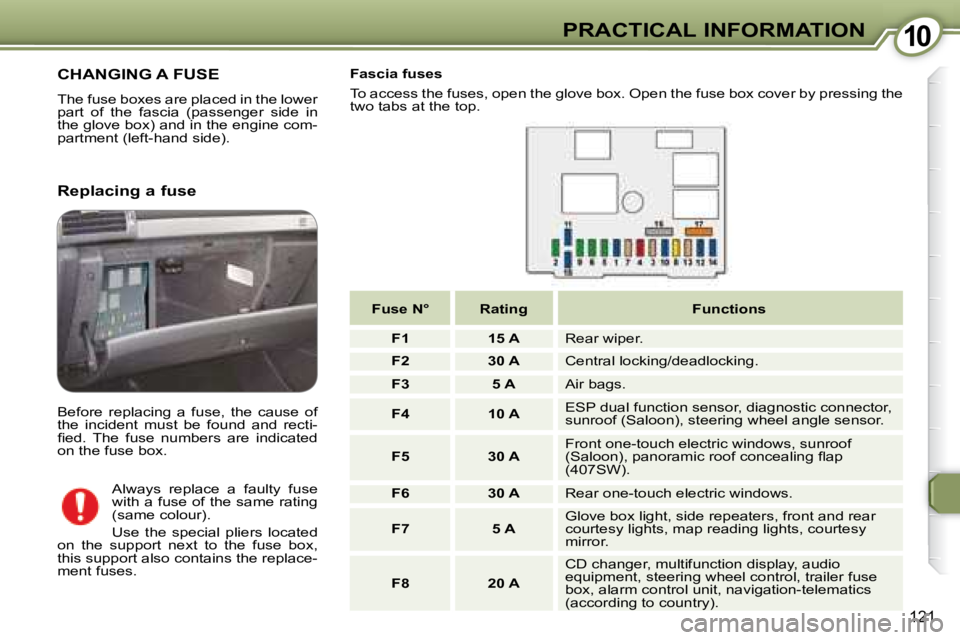

CHANGING A FUSE
T h e f u s e b o x e s a r e p l a c e d i n t h e l o w e r
p a r t o f t h e f a s c i a ( p a s s e n g e r s i d e i n
t h e g l o v e b o x ) a n d i n t h e e n g i n e c o m -
p a r t m e n t ( l e f t - h a n d s i d e ) . Fascia fuses
T o a c c e s s t h e f u s e s , o p e n t h e g l o v e b o x . O p e n t h e f u s e b o x c o
v e r b y p r e s s i n g t h e
t w o t a b s a t t h e t o p .
Replacing a fuse
B e f o r e r e p l a c i n g a f u s e , t h e c a u s e o f
the incident must be found and recti-
fi e d . T h e f u s e n u m b e r s a r e i n d i c a t e d
on the fuse box. A l w a y s r e p l a c e a f a u l t y f u s e
w i t h a f u s e o f t h e s a m e r a t i n g
(same colour).
U s e t h e s p e c i a l p l i e r s l o c a t e d
o n t h e s u p p o r t n e x t t o t h e f u s e b o x ,
t h i s s u p p o r t a l s o c o n t a i n s t h e r e p l a c e -
ment fuses.
Fuse N° Rating Functions
F1 15 A R e a r w i p e r .
F2 30 A C e n t r a l l o c k i n g / d e a d l o c k i n g .
F3 5 A Air bags.
F4 10 A ESP dual function sensor, diagnostic connector,
s u n r o o f ( S a l o o n ) , s t e e r i n g w h e e l a n g l e s e n s o r .
F5 30 A F r o n t o n e - t o u c h e l e c t r i c w i n d o w s , s u n r o o f
( S a l o o n ) , p a n o r a m i c r o o f c o n c e a l i n g fl a p
(407SW).
F6 30 A R e a r o n e - t o u c h e l e c t r i c w i n d o w s .
F7 5 A G l o v e b o x l i g h t , s i d e r e p e a t e r s , f r o n t a n d r e a r
c o u r t e s y l i g h t s , m a p r e a d i n g l i g h t s , c o u r t e s y
mirror.
F8 20 A C D c h a n g e r , m u l t i f u n c t i o n d i s p l a y , a u d i o
e q u i p m e n t , s t e e r i n g w h e e l c o n t r o l , t r a i l e r f u s e
b o x , a l a r m c o n t r o l u n i t , n a v i g a t i o n - t e l e m a t i c s
(according to country).
Page 138 of 204
1010PRACTICAL INFORMATION
122

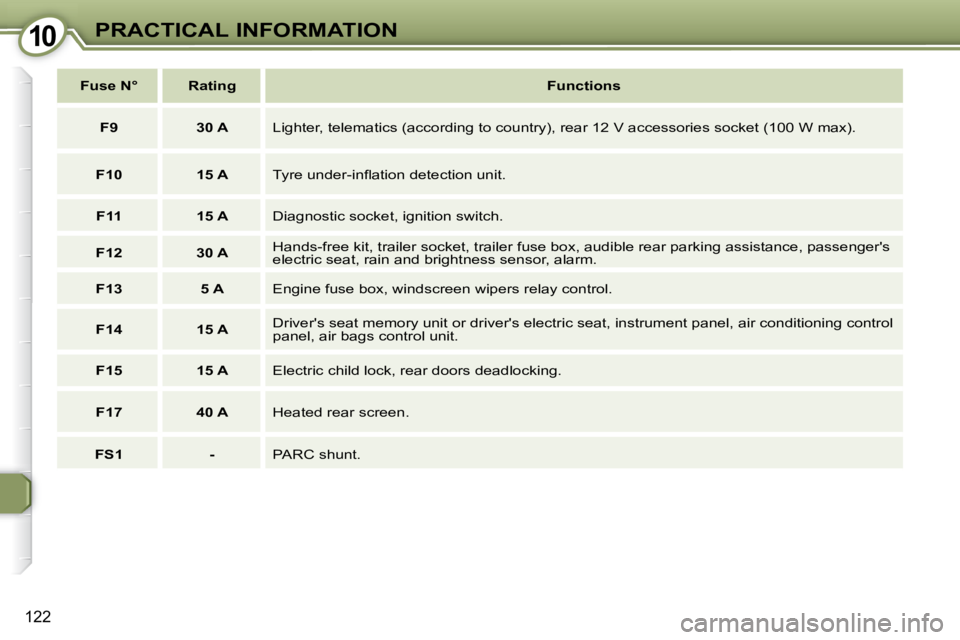

Fuse N° Rating
Functions
F9 30 A Lighter, telematics (according to country), rear 12 V accessories socket (100 W max).
F10 15 A T y r e u n d e r - i n fl a t i o n d e t e c t i o n u n i t .
F11 15 A D i a g n o s t i c s o c k e t , i g n i t i o n s w i t c h .
F12 30 A H a n d s - f r e e k i t , t r a i l e r s o c k e t , t r a i l e r f u s e b o x , a u d i b l e r e a r p a
r k i n g a s s i s t a n c e , p a s s e n g e r ' s
electric seat, rain and brightness sensor, alarm.
F13 5 A E n g i n e f u s e b o x , w i n d s c r e e n w i p e r s r e l a y c o n t r o l .
F14 15 A D r i v e r ' s s e a t m e m o r y u n i t o r d r i v e r ' s e l e c t r i c s e a t , i n s t r u m e n t p a n e l ,
a i r c o n d i t i o n i n g c o n t r o l
p a n e l , a i r b a g s c o n t r o l u n i t .
F15 15 A Electric child lock, rear doors deadlocking.
F17 40 A Heated rear screen.
FS1 - P A R C s h u n t .
Page 139 of 204
1010PRACTICAL INFORMATION
1 2 3

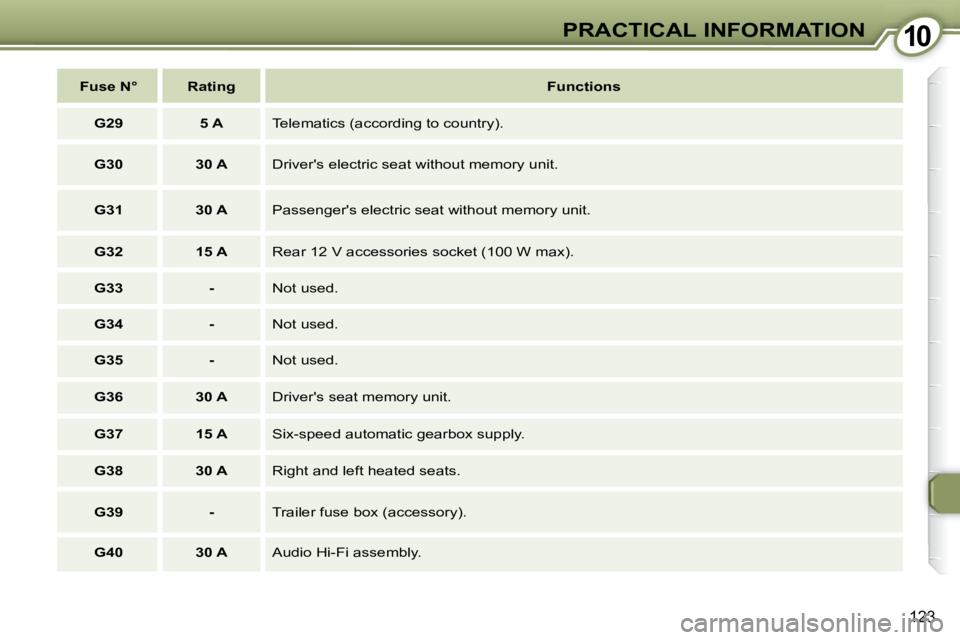

Fuse N° Rating
Functions
G29 5 A Telematics (according to country).
G30 30 A D r i v e r ' s e l e c t r i c s e a t w i t h o u t m e m o r y u n i t .
G31 30 A P a s s e n g e r ' s e l e c t r i c s e a t w i t h o u t m e m o r y u n i t .
G32 15 A Rear 12 V accessories socket (100 W max).
G33 - Not used.
G34 - Not used.
G35 - Not used.
G36 30 A D r i v e r ' s s e a t m e m o r y u n i t .
G37 15 A S i x - s p e e d a u t o m a t i c g e a r b o x s u p p l y .
G38 30 A Right and left heated seats.
G39 - Trailer fuse box (accessory).
G40 30 A Audio Hi-Fi assembly.
Page 140 of 204
1010PRACTICAL INFORMATION
125
The electrical system of your
v e h i c l e i s d e s i g n e d t o o p e -
r a t e w i t h s t a n d a r d o r o p t i o n a l
e q u i p m e n t .
B e f o r e i n s t a l l i n g o t h e r e l e c t r i c a l e q u i p -
m e n t o r a c c e s s o r i e s o n y o u r v e h i c l e ,
contact a PEUGEOT dealer.
P E U G E O T w i l l n o t a c c e p t r e s p o n s i -
b i l i t y f o r t h e c o s t i n c u r r e d i n r e p a i r i n g
y o u r v e h i c l e o r f o r r e c t i f y i n g t h e m a l -
functions resulting from the installation
o f a c c e s s o r i e s n o t s u p p l i e d a n d n o t
recommended by PEUGEOT and not
i n s t a l l e d i n a c c o r d a n c e w i t h i t s i n s t r u c -
t i o n s , i n p a r t i c u l a r w h e r e t h e e q u i p -
ment in question consumes more than
1 0 m i l l i a m p e r e s .
T h e m a x i - f u s e s p r o v i d e a d d i t i o n a l
p r o t e c t i o n f o r t h e e l e c t r i c a l s y s t e m s .
A l l w o r k m u s t b e c a r r i e d o u t b y a

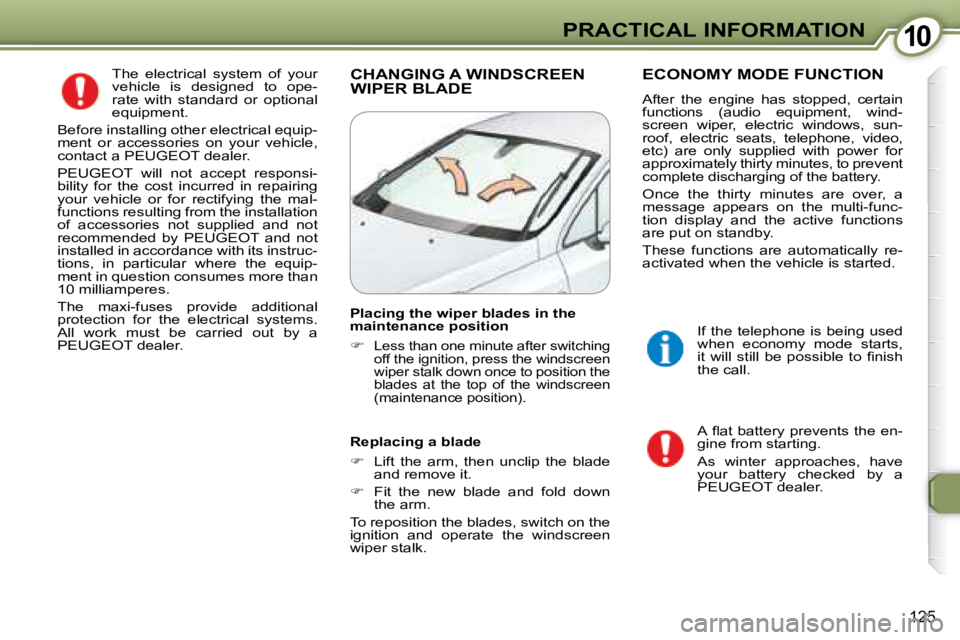

PEUGEOT dealer. CHANGING A WINDSCREEN WIPER BLADE ECONOMY MODE FUNCTION
A f t e r t h e e n g i n e h a s s t o p p e d , c e r t a i n
f u n c t i o n s ( a u d i o e q u i p m e n t , w i n d -
s c r e e n w i p e r , e l e c t r i c w i n d o w s , s u n -
r o o f , e l e c t r i c s e a t s , t e l e p h o n e , v i d e o ,
e t c ) a r e o n l y s u p p l i e d w i t h p o w e r f o r
a p p r o x i m a t e l y t h i r t y m i n u t e s , t o p r e v e n t
c o m p l e t e d i s c h a r g i n g o f t h e b a t t e r y .
O n c e t h e t h i r t y m i n u t e s a r e o v e r , a
m e s s a g e a p p e a r s o n t h e m u l t i - f u n c -
t i o n d i s p l a y a n d t h e a c t i v e f u n c t i o n s
a r e p u t o n s t a n d b y .
These functions are automatically re-
a c t i v a t e d w h e n t h e v e h i c l e i s s t a r t e d .
A fl a t b a t t e r y p r e v e n t s t h e e n -
gine from starting.
A s w i n t e r a p p r o a c h e s , h a v e
your battery checked by a
PEUGEOT dealer.
I f t h e t e l e p h o n e i s b e i n g u s e d
w h e n e c o n o m y m o d e s t a r t s ,
i t w i l l s t i l l b e p o s s i b l e t o fi n i s h
the call.
Placing the wiper blades in the
maintenance position
L e s s t h a n o n e m i n u t e a f t e r s w i t c h i n g
o f f t h e i g n i t i o n , p r e s s t h e w i n d s c r e e n
w i p e r s t a l k d o w n o n c e t o p o s i t i o n t h e
b l a d e s a t t h e t o p o f t h e w i n d s c r e e n
( m a i n t e n a n c e p o s i t i o n ) .
Replacing a blade
L i f t t h e a r m , t h e n u n c l i p t h e b l a d e
a n d r e m o v e i t .
F i t t h e n e w b l a d e a n d f o l d d o w n
the arm.
T o r e p o s i t i o n t h e b l a d e s , s w i t c h o n t h e
i g n i t i o n a n d o p e r a t e t h e w i n d s c r e e n
w i p e r s t a l k .
Page 141 of 204
1010PRACTICAL INFORMATION
124

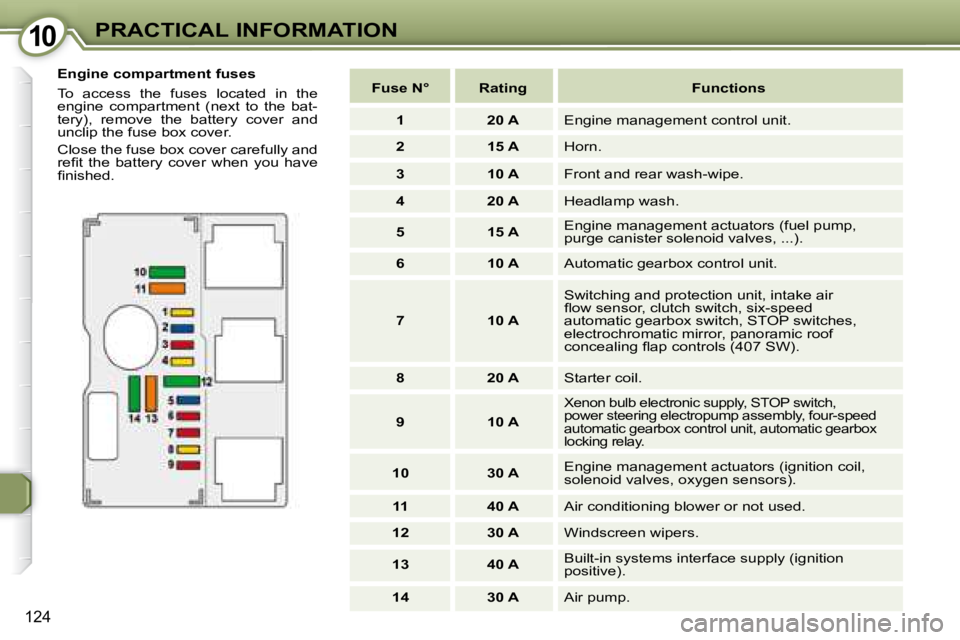

Engine compartment fuses
To access the fuses located in the
e n g i n e c o m p a r t m e n t ( n e x t t o t h e b a t -
t e r y ) , r e m o v e t h e b a t t e r y c o v e r a n d
u n c l i p t h e f u s e b o x c o v e r .
C l o s e t h e f u s e b o x c o v e r c a r e f u l l y a n d
r e fi t t h e b a t t e r y c o v e r w h e n y o u h a v e
fi n i s h e d .
Fuse N° Rating Functions
1 20 A Engine management control unit.
2 15 A Horn.
3 10 A F r o n t a n d r e a r w a s h - w i p e .
4 20 A H e a d l a m p w a s h .
5 15 A E n g i n e m a n a g e m e n t a c t u a t o r s ( f u e l p u m p ,
p u r g e c a n i s t e r s o l e n o i d v a l v e s , . . . ) .
6 10 A Automatic gearbox control unit.
7 10 A S w i t c h i n g a n d p r o t e c t i o n u n i t , i n t a k e a i r
fl o w s e n s o r , c l u t c h s w i t c h , s i x - s p e e d
a u t o m a t i c g e a r b o x s w i t c h , S T O P s w i t c h e s ,
e l e c t r o c h r o m a t i c m i r r o r , p a n o r a m i c r o o f
c o n c e a l i n g fl a p c o n t r o l s ( 4 0 7 S W ) .
8 20 A Starter coil.
9 10 A
X e n o n b u l b e l e c t r o n i c s u p p l y , S T O P s w i t c h ,
p o w e r s t e e r i n g e l e c t r o p u m p a s s e m b l y , f o u r - s p e e d
automatic gearbox control unit, automatic gearbox
locking relay.
10 30 A Engine management actuators (ignition coil,
s o l e n o i d v a l v e s , o x y g e n s e n s o r s ) .
11 40 A A i r c o n d i t i o n i n g b l o w e r o r n o t u s e d .
12 30 A W i n d s c r e e n w i p e r s .
13 40 A B u i l t - i n s y s t e m s i n t e r f a c e s u p p l y ( i g n i t i o n
p o s i t i v e ) .
