2008 Peugeot 407 Omistajan käsikirja (in Finnish)

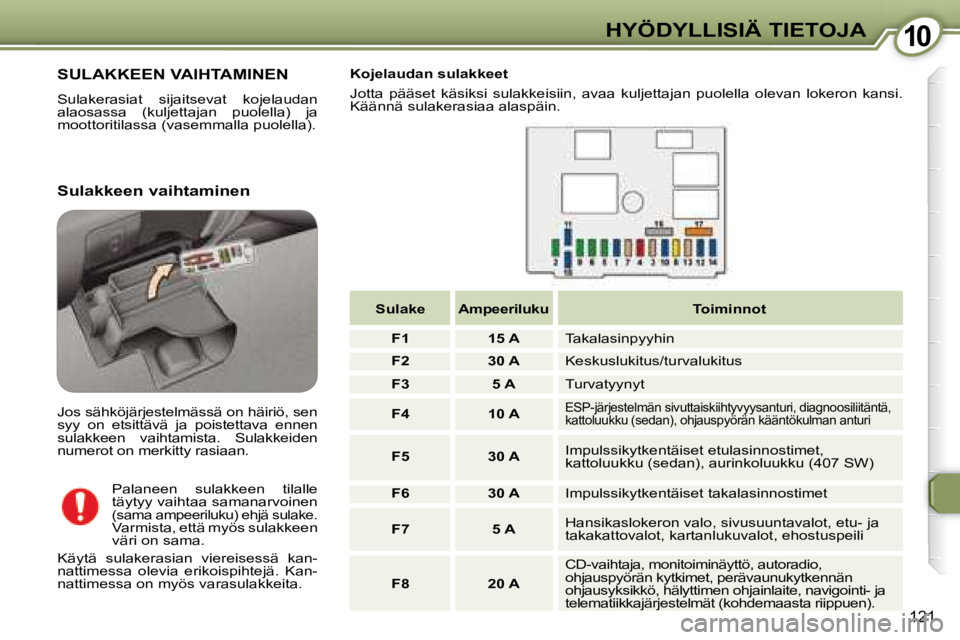

1010HYÖDYLLISIÄ TIETOJA
121
SULAKKEEN VAIHTAMINEN
Sulakerasiat sijaitsevat kojelaudan
alaosassa (kuljettajan puolella) ja
moottoritilassa (vasemmalla puolella). Kojelaudan sulakkeet
Jotta pääset käsiksi sulakkeisiin, avaa kuljettajan puolella o
levan lokeron kansi.
Käännä sulakerasiaa alaspäin.
Sulakkeen vaihtaminen
Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja poistettava ennen
sulakkeen vaihtamista. Sulakkeiden
numerot on merkitty rasiaan. Palaneen sulakkeen tilalle
täytyy vaihtaa samanarvoinen
(sama ampeeriluku) ehjä sulake.
Varmista, että myös sulakkeen
väri on sama.
Käytä sulakerasian viereisessä kan-
nattimessa olevia erikoispihtejä. Kan-
nattimessa on myös varasulakkeita.
Sulake Ampeeriluku Toiminnot

F1 15 A Takalasinpyyhin

F2 30 A Keskuslukitus/turvalukitus

F3 5 A Turvatyynyt

F4 10 A
ESP-järjestelmän sivuttaiskiihtyvyysanturi, diagno osiliitäntä,
kattoluukku (sedan), ohjauspyörän kääntökulman antu ri

F5 30 A Impulssikytkentäiset etulasinnostimet,
kattoluukku (sedan), aurinkoluukku (407 SW)

F6 30 A Impulssikytkentäiset takalasinnostimet

F7 5 A Hansikaslokeron valo, sivusuuntavalot, etu- ja
takakattovalot, kartanlukuvalot, ehostuspeili

F8 20 A CD-vaihtaja, monitoiminäyttö, autoradio,
ohjauspyörän kytkimet, perävaunukytkennän
ohjausyksikkö, hälyttimen ohjainlaite, navigointi-
ja
telematiikkajärjestelmät (kohdemaasta riippuen).

1010HYÖDYLLISIÄ TIETOJA
122

Sulake Ampeeriluku
Toiminnot

F9 30 A Savukkeensytytin, telematiikkajärjestelmä (kohdemaasta riippuen), pist
orasia lisävarusteille
takana 12 V (enint. 100 W)

F10 15 A Rengaspaineen tarkkailujärjestelmä

F11 15 A Diagnoosiliitäntä, virtalukko

F12 30 A Hands free -sarja, perävaunun pistoke, perävaunuky
tkennän ohjausyksikkö, äänimerkillä
varustettu pysäköintitutka, matkustajan sähkötoimin en istuin, sade- ja valoisuusanturi, hälytin

F13 5 A Moottorin ohjausyksikkö, etulasinpyyhkimien rele

F14 15 A Kuljettajan istuinmuistin ohjainlaite tai kuljettajan sä
hkötoiminen istuin, mittaristo,
ilmastointipaneeli, turvatyynyjen ohjainlaite

F15 15 A Sähkökäyttöiset lapsilukot, takaovien turvalukitus

F17 40 A Takalasinlämmitin

FS1 - PARC sivuvastus

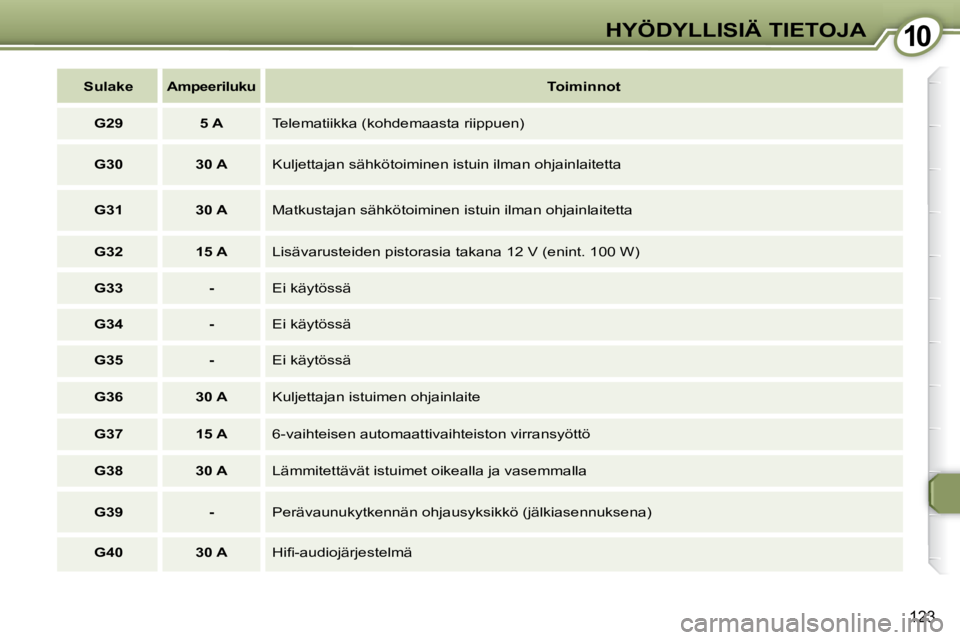

1010HYÖDYLLISIÄ TIETOJA
123

Sulake Ampeeriluku
Toiminnot

G29 5 A Telematiikka (kohdemaasta riippuen)

G30 30 A Kuljettajan sähkötoiminen istuin ilman ohjainlaitetta

G31 30 A Matkustajan sähkötoiminen istuin ilman ohjainlaitetta

G32 15 A Lisävarusteiden pistorasia takana 12 V (enint. 100 W)

G33 - Ei käytössä

G34 - Ei käytössä

G35 - Ei käytössä

G36 30 A Kuljettajan istuimen ohjainlaite

G37 15 A 6-vaihteisen automaattivaihteiston virransyöttö

G38 30 A Lämmitettävät istuimet oikealla ja vasemmalla

G39 - Perävaunukytkennän ohjausyksikkö (jälkiasennuksena)

G40 30 A Hifi -audiojärjestelmä

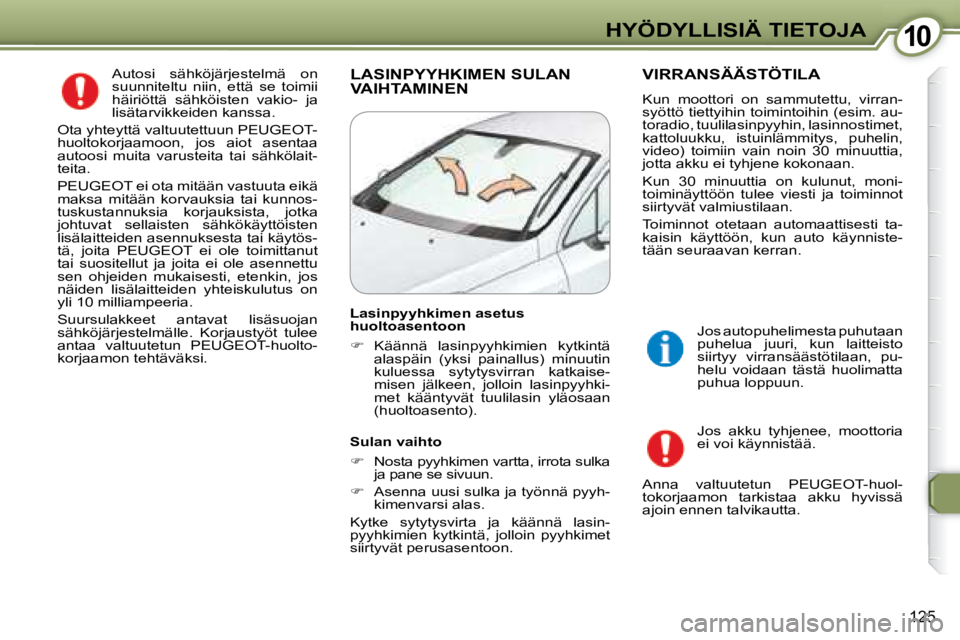

1010HYÖDYLLISIÄ TIETOJA
125
Autosi sähköjärjestelmä on
suunniteltu niin, että se toimii
häiriöttä sähköisten vakio- ja
lisätarvikkeiden kanssa.
Ota yhteyttä valtuutettuun PEUGEOT -
huoltokorjaamoon, jos aiot asentaa
autoosi muita varusteita tai sähkölait-
teita.
PEUGEOT ei ota mitään vastuuta eikä
maksa mitään korvauksia tai kunnos-
tuskustannuksia korjauksista, jotka
johtuvat sellaisten sähkökäyttöisten
lisälaitteiden asennuksesta tai käytös-
tä, joita PEUGEOT ei ole toimittanut
tai suositellut ja joita ei ole asennettu
sen ohjeiden mukaisesti, etenkin, jos
näiden lisälaitteiden yhteiskulutus on
yli 10 milliampeeria.
Suursulakkeet antavat lisäsuojan
sähköjärjestelmälle. Korjaustyöt tulee
antaa valtuutetun PEUGEOT -huolto-
korjaamon tehtäväksi. LASINPYYHKIMEN SULAN VAIHTAMINEN VIRRANSÄÄSTÖTILA
Kun moottori on sammutettu, virran-
syöttö tiettyihin toimintoihin (esim. au-
toradio, tuulilasinpyyhin, lasinnostimet,
kattoluukku, istuinlämmitys, puhelin,
video) toimiin vain noin 30 minuuttia,
jotta akku ei tyhjene kokonaan.
Kun 30 minuuttia on kulunut, moni-
toiminäyttöön tulee viesti ja toiminnot
siirtyvät valmiustilaan.
Toiminnot otetaan automaattisesti ta-
kaisin käyttöön, kun auto käynniste-
tään seuraavan kerran.
Jos akku tyhjenee, moottoria
ei voi käynnistää.
Anna valtuutetun PEUGEOT -huol-
tokorjaamon tarkistaa akku hyvissä
ajoin ennen talvikautta. Jos autopuhelimesta puhutaan
puhelua juuri, kun laitteisto
siirtyy virransäästötilaan, pu-
helu voidaan tästä huolimatta
puhua loppuun.
Lasinpyyhkimen asetus
huoltoasentoon

 Käännä lasinpyyhkimien kytkintä
alaspäin (yksi painallus) minuutin
kuluessa sytytysvirran katkaise-
misen jälkeen, jolloin lasinpyyhki-
met kääntyvät tuulilasin yläosaan
(huoltoasento).
Sulan vaihto

 Nosta pyyhkimen vartta, irrota sulka
ja pane se sivuun.

 Asenna uusi sulka ja työnnä pyyh-
kimenvarsi alas.
Kytke sytytysvirta ja käännä lasin-
pyyhkimien kytkintä, jolloin pyyhkimet
siirtyvät perusasentoon.

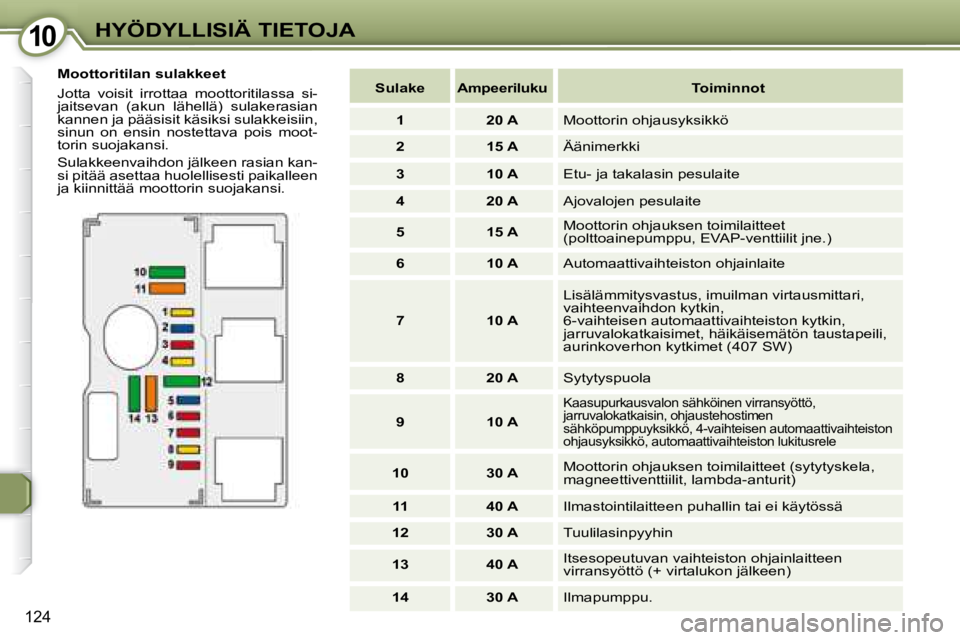

1010HYÖDYLLISIÄ TIETOJA
124
Moottoritilan sulakkeet
Jotta voisit irrottaa moottoritilassa si-
jaitsevan (akun lähellä) sulakerasian
kannen ja pääsisit käsiksi sulakkeisiin,
sinun on ensin nostettava pois moot-
torin suojakansi.
Sulakkeenvaihdon jälkeen rasian kan-
si pitää asettaa huolellisesti paikalleen
ja kiinnittää moottorin suojakansi.
Sulake Ampeeriluku Toiminnot

1 20 A Moottorin ohjausyksikkö

2 15 A Äänimerkki

3 10 A Etu- ja takalasin pesulaite

4 20 A Ajovalojen pesulaite

5 15 A Moottorin ohjauksen toimilaitteet
(polttoainepumppu, EVAP-venttiilit jne.)

6 10 A Automaattivaihteiston ohjainlaite

7 10 A Lisälämmitysvastus, imuilman virtausmittari,
vaihteenvaihdon kytkin,
6-vaihteisen automaattivaihteiston kytkin,
jarruvalokatkaisimet, häikäisemätön taustapeili,
aurinkoverhon kytkimet (407 SW)

8 20 A Sytytyspuola

9 10 A
Kaasupurkausvalon sähköinen virransyöttö,
jarruvalokatkaisin, ohjaustehostimen
sähköpumppuyksikkö, 4-vaihteisen automaattivaihteis ton
ohjausyksikkö, automaattivaihteiston lukitusrele

10 30 A Moottorin ohjauksen toimilaitteet (sytytyskela,
magneettiventtiilit, lambda-anturit)

11 40 A Ilmastointilaitteen puhallin tai ei käytössä

12 30 A Tuulilasinpyyhin

13 40 A Itsesopeutuvan vaihteiston ohjainlaitteen
virransyöttö (+ virtalukon jälkeen)

14 30 A Ilmapumppu.

1010HYÖDYLLISIÄ TIETOJA
125
Autosi sähköjärjestelmä on
suunniteltu niin, että se toimii
häiriöttä sähköisten vakio- ja
lisätarvikkeiden kanssa.
Ota yhteyttä valtuutettuun PEUGEOT -
huoltokorjaamoon, jos aiot asentaa
autoosi muita varusteita tai sähkölait-
teita.
PEUGEOT ei ota mitään vastuuta eikä
maksa mitään korvauksia tai kunnos-
tuskustannuksia korjauksista, jotka
johtuvat sellaisten sähkökäyttöisten
lisälaitteiden asennuksesta tai käytös-
tä, joita PEUGEOT ei ole toimittanut
tai suositellut ja joita ei ole asennettu
sen ohjeiden mukaisesti, etenkin, jos
näiden lisälaitteiden yhteiskulutus on
yli 10 milliampeeria.
Suursulakkeet antavat lisäsuojan
sähköjärjestelmälle. Korjaustyöt tulee
antaa valtuutetun PEUGEOT -huolto-
korjaamon tehtäväksi. LASINPYYHKIMEN SULAN VAIHTAMINEN VIRRANSÄÄSTÖTILA
Kun moottori on sammutettu, virran-
syöttö tiettyihin toimintoihin (esim. au-
toradio, tuulilasinpyyhin, lasinnostimet,
kattoluukku, istuinlämmitys, puhelin,
video) toimiin vain noin 30 minuuttia,
jotta akku ei tyhjene kokonaan.
Kun 30 minuuttia on kulunut, moni-
toiminäyttöön tulee viesti ja toiminnot
siirtyvät valmiustilaan.
Toiminnot otetaan automaattisesti ta-
kaisin käyttöön, kun auto käynniste-
tään seuraavan kerran.
Jos akku tyhjenee, moottoria
ei voi käynnistää.
Anna valtuutetun PEUGEOT -huol-
tokorjaamon tarkistaa akku hyvissä
ajoin ennen talvikautta. Jos autopuhelimesta puhutaan
puhelua juuri, kun laitteisto
siirtyy virransäästötilaan, pu-
helu voidaan tästä huolimatta
puhua loppuun.
Lasinpyyhkimen asetus
huoltoasentoon

 Käännä lasinpyyhkimien kytkintä
alaspäin (yksi painallus) minuutin
kuluessa sytytysvirran katkaise-
misen jälkeen, jolloin lasinpyyhki-
met kääntyvät tuulilasin yläosaan
(huoltoasento).
Sulan vaihto

 Nosta pyyhkimen vartta, irrota sulka
ja pane se sivuun.

 Asenna uusi sulka ja työnnä pyyh-
kimenvarsi alas.
Kytke sytytysvirta ja käännä lasin-
pyyhkimien kytkintä, jolloin pyyhkimet
siirtyvät perusasentoon.

1010HYÖDYLLISIÄ TIETOJA
125
Autosi sähköjärjestelmä on
suunniteltu niin, että se toimii
häiriöttä sähköisten vakio- ja
lisätarvikkeiden kanssa.
Ota yhteyttä valtuutettuun PEUGEOT -
huoltokorjaamoon, jos aiot asentaa
autoosi muita varusteita tai sähkölait-
teita.
PEUGEOT ei ota mitään vastuuta eikä
maksa mitään korvauksia tai kunnos-
tuskustannuksia korjauksista, jotka
johtuvat sellaisten sähkökäyttöisten
lisälaitteiden asennuksesta tai käytös-
tä, joita PEUGEOT ei ole toimittanut
tai suositellut ja joita ei ole asennettu
sen ohjeiden mukaisesti, etenkin, jos
näiden lisälaitteiden yhteiskulutus on
yli 10 milliampeeria.
Suursulakkeet antavat lisäsuojan
sähköjärjestelmälle. Korjaustyöt tulee
antaa valtuutetun PEUGEOT -huolto-
korjaamon tehtäväksi. LASINPYYHKIMEN SULAN VAIHTAMINEN VIRRANSÄÄSTÖTILA
Kun moottori on sammutettu, virran-
syöttö tiettyihin toimintoihin (esim. au-
toradio, tuulilasinpyyhin, lasinnostimet,
kattoluukku, istuinlämmitys, puhelin,
video) toimiin vain noin 30 minuuttia,
jotta akku ei tyhjene kokonaan.
Kun 30 minuuttia on kulunut, moni-
toiminäyttöön tulee viesti ja toiminnot
siirtyvät valmiustilaan.
Toiminnot otetaan automaattisesti ta-
kaisin käyttöön, kun auto käynniste-
tään seuraavan kerran.
Jos akku tyhjenee, moottoria
ei voi käynnistää.
Anna valtuutetun PEUGEOT -huol-
tokorjaamon tarkistaa akku hyvissä
ajoin ennen talvikautta. Jos autopuhelimesta puhutaan
puhelua juuri, kun laitteisto
siirtyy virransäästötilaan, pu-
helu voidaan tästä huolimatta
puhua loppuun.
Lasinpyyhkimen asetus
huoltoasentoon

 Käännä lasinpyyhkimien kytkintä
alaspäin (yksi painallus) minuutin
kuluessa sytytysvirran katkaise-
misen jälkeen, jolloin lasinpyyhki-
met kääntyvät tuulilasin yläosaan
(huoltoasento).
Sulan vaihto

 Nosta pyyhkimen vartta, irrota sulka
ja pane se sivuun.

 Asenna uusi sulka ja työnnä pyyh-
kimenvarsi alas.
Kytke sytytysvirta ja käännä lasin-
pyyhkimien kytkintä, jolloin pyyhkimet
siirtyvät perusasentoon.

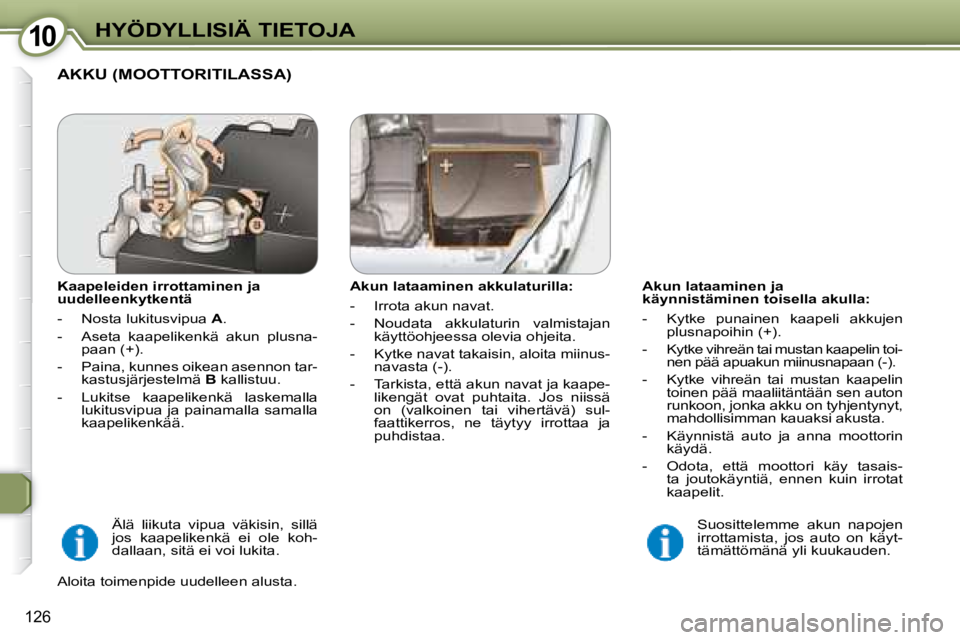

1010HYÖDYLLISIÄ TIETOJA
126
Akun lataaminen ja
käynnistäminen toisella akulla:
- Kytke punainen kaapeli akkujen plusnapoihin (+).
- Kytke vihreän tai mustan kaapelin toi- nen pää apuakun miinusnapaan (-).
- Kytke vihreän tai mustan kaapelin toinen pää maaliitäntään sen auton
runkoon, jonka akku on tyhjentynyt,
mahdollisimman kauaksi akusta.
- Käynnistä auto ja anna moottorin käydä.
- Odota, että moottori käy tasais- ta joutokäyntiä, ennen kuin irrotat
kaapelit.
AKKU (MOOTTORITILASSA)
Kaapeleiden irrottaminen ja
uudelleenkytkentä
- Nosta lukitusvipua A .
- Aseta kaapelikenkä akun plusna- paan (+).
- Paina, kunnes oikean asennon tar- kastusjärjestelmä B kallistuu.
- Lukitse kaapelikenkä laskemalla lukitusvipua ja painamalla samalla
kaapelikenkää.
Suosittelemme akun napojen
irrottamista, jos auto on käyt-
tämättömänä yli kuukauden.
Akun lataaminen akkulaturilla:
- Irrota akun navat.
- Noudata akkulaturin valmistajan
käyttöohjeessa olevia ohjeita.
- Kytke navat takaisin, aloita miinus- navasta (-).
- Tarkista, että akun navat ja kaape- likengät ovat puhtaita. Jos niissä
on (valkoinen tai vihertävä) sul-
faattikerros, ne täytyy irrottaa ja
puhdistaa.
Älä liikuta vipua väkisin, sillä
jos kaapelikenkä ei ole koh-
dallaan, sitä ei voi lukita.
Aloita toimenpide uudelleen alusta.
