2008 Peugeot 407 Omistajan käsikirja (in Finnish)

1010HYÖDYLLISIÄ TIETOJA
116

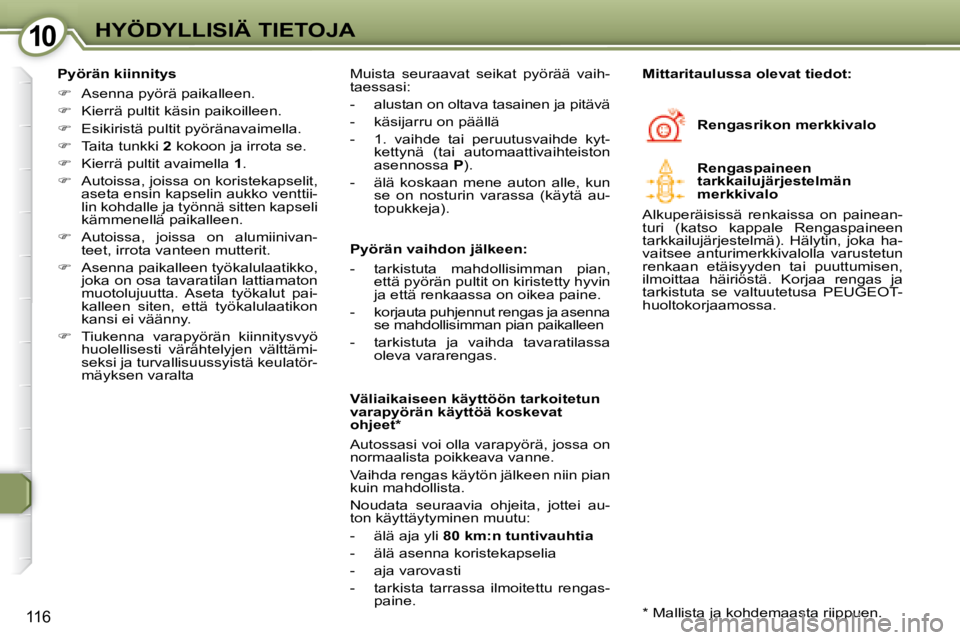

Pyörän kiinnitys

 Asenna pyörä paikalleen.

 Kierrä pultit käsin paikoilleen.

 Esikiristä pultit pyöränavaimella.

 Taita tunkki 2 kokoon ja irrota se.

 Kierrä pultit avaimella 1 .

 Autoissa, joissa on koristekapselit,
aseta ensin kapselin aukko venttii-
lin kohdalle ja työnnä sitten kapseli
kämmenellä paikalleen.

 Autoissa, joissa on alumiinivan-
teet, irrota vanteen mutterit.

 Asenna paikalleen työkalulaatikko,
joka on osa tavaratilan lattiamaton
muotolujuutta. Aseta työkalut pai-
kalleen siten, että työkalulaatikon
kansi ei väänny.

 Tiukenna varapyörän kiinnitysvyö
huolellisesti värähtelyjen välttämi-
seksi ja turvallisuussyistä keulatör-
mäyksen varalta Rengasrikon merkkivalo
Mittaritaulussa olevat tiedot:
Muista seuraavat seikat pyörää vaih-
taessasi:
- alustan on oltava tasainen ja pitävä
- käsijarru on päällä
- 1. vaihde tai peruutusvaihde kyt-
kettynä (tai automaattivaihteiston
asennossa P ).
- älä koskaan mene auton alle, kun se on nosturin varassa (käytä au-
topukkeja). Rengaspaineen
tarkkailujärjestelmän
merkkivalo
Alkuperäisissä renkaissa on painean-
turi (katso kappale Rengaspaineen
tarkkailujärjestelmä). Hälytin, joka ha-
vaitsee anturimerkkivalolla varustetun
renkaan etäisyyden tai puuttumisen,
ilmoittaa häiriöstä. Korjaa rengas ja
tarkistuta se valtuutetusa PEUGEOT -
huoltokorjaamossa.
Pyörän vaihdon jälkeen:
- tarkistuta mahdollisimman pian,
että pyörän pultit on kiristetty hyvin
ja että renkaassa on oikea paine.
- korjauta puhjennut rengas ja asenna se mahdollisimman pian paikalleen
- tarkistuta ja vaihda tavaratilassa oleva vararengas.
Väliaikaiseen käyttöön tarkoitetun
varapyörän käyttöä koskevat
ohjeet *
Autossasi voi olla varapyörä, jossa on
normaalista poikkeava vanne.
Vaihda rengas käytön jälkeen niin pian
kuin mahdollista.
Noudata seuraavia ohjeita, jottei au-
ton käyttäytyminen muutu:
- älä aja yli 80 km:n tuntivauhtia
- älä asenna koristekapselia
- aja varovasti
- tarkista tarrassa ilmoitettu rengas- paine. * Mallista ja kohdemaasta riippuen.

1010HYÖDYLLISIÄ TIETOJA

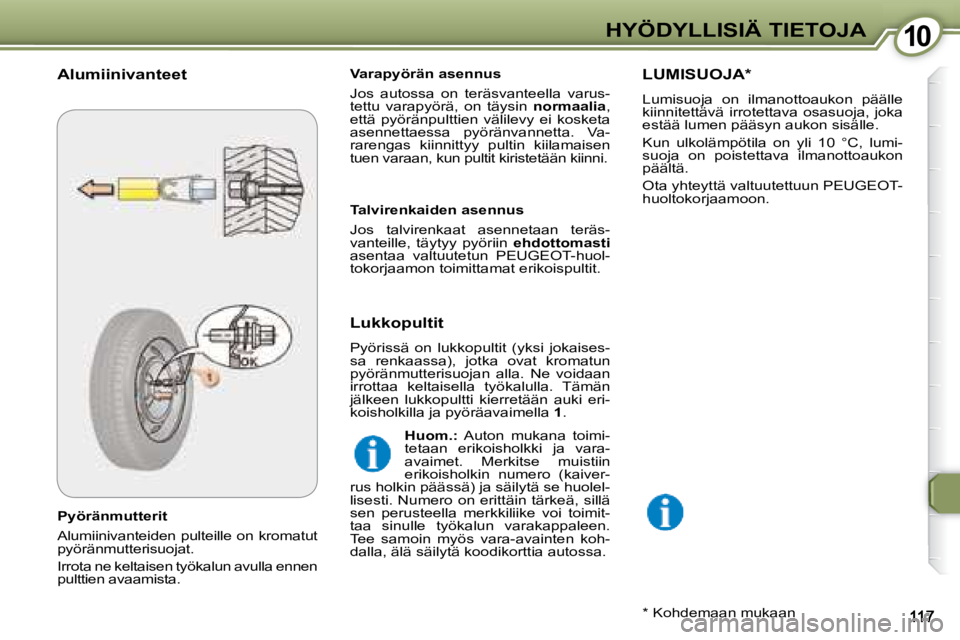

Pyöränmutterit
Alumiinivanteiden pulteille on kromatut
pyöränmutterisuojat.
Irrota ne keltaisen työkalun avulla ennen
pulttien avaamista. Varapyörän asennus
Jos autossa on teräsvanteella varus-
tettu varapyörä, on täysin
normaalia ,
että pyöränpulttien välilevy ei kosketa
asennettaessa pyöränvannetta. Va-
rarengas kiinnittyy pultin kiilamaisen
tuen varaan, kun pultit kiristetään kiinni.
LUMISUOJA *
Lumisuoja on ilmanottoaukon päälle
kiinnitettävä irrotettava osasuoja, joka
estää lumen pääsyn aukon sisälle.
Kun ulkolämpötila on yli 10 °C, lumi-
suoja on poistettava ilmanottoaukon
päältä.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.
* Kohdemaan mukaan
Alumiinivanteet
Lukkopultit
Pyörissä on lukkopultit (yksi jokaises-
sa renkaassa), jotka ovat kromatun
pyöränmutterisuojan alla. Ne voidaan
irrottaa keltaisella työkalulla. Tämän
jälkeen lukkopultti kierretään auki eri-
koisholkilla ja pyöräavaimella 1 .
Talvirenkaiden asennus
Jos talvirenkaat asennetaan teräs-
vanteille, täytyy pyöriin
ehdottomasti
asentaa valtuutetun PEUGEOT -huol-
tokorjaamon toimittamat erikoispultit.

Huom.: Auton mukana toimi-
tetaan erikoisholkki ja vara-
avaimet. Merkitse muistiin
erikoisholkin numero (kaiver-
rus holkin päässä) ja säilytä se huolel-
lisesti. Numero on erittäin tärkeä, sillä
sen perusteella merkkiliike voi toimit-
taa sinulle työkalun varakappaleen.
Tee samoin myös vara-avainten koh-
dalla, älä säilytä koodikorttia autossa.

1010HYÖDYLLISIÄ TIETOJA
Pyöränmutterit
Alumiinivanteiden pulteille on kromatut
pyöränmutterisuojat.
Irrota ne keltaisen työkalun avulla ennen
pulttien avaamista. Varapyörän asennus
Jos autossa on teräsvanteella varus-
tettu varapyörä, on täysin
normaalia ,
että pyöränpulttien välilevy ei kosketa
asennettaessa pyöränvannetta. Va-
rarengas kiinnittyy pultin kiilamaisen
tuen varaan, kun pultit kiristetään kiinni.
LUMISUOJA *
Lumisuoja on ilmanottoaukon päälle
kiinnitettävä irrotettava osasuoja, joka
estää lumen pääsyn aukon sisälle.
Kun ulkolämpötila on yli 10 °C, lumi-
suoja on poistettava ilmanottoaukon
päältä.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.
* Kohdemaan mukaan
Alumiinivanteet
Lukkopultit
Pyörissä on lukkopultit (yksi jokaises-
sa renkaassa), jotka ovat kromatun
pyöränmutterisuojan alla. Ne voidaan
irrottaa keltaisella työkalulla. Tämän
jälkeen lukkopultti kierretään auki eri-
koisholkilla ja pyöräavaimella 1 .
Talvirenkaiden asennus
Jos talvirenkaat asennetaan teräs-
vanteille, täytyy pyöriin
ehdottomasti
asentaa valtuutetun PEUGEOT -huol-
tokorjaamon toimittamat erikoispultit.

Huom.: Auton mukana toimi-
tetaan erikoisholkki ja vara-
avaimet. Merkitse muistiin
erikoisholkin numero (kaiver-
rus holkin päässä) ja säilytä se huolel-
lisesti. Numero on erittäin tärkeä, sillä
sen perusteella merkkiliike voi toimit-
taa sinulle työkalun varakappaleen.
Tee samoin myös vara-avainten koh-
dalla, älä säilytä koodikorttia autossa.

1010HYÖDYLLISIÄ TIETOJA
118

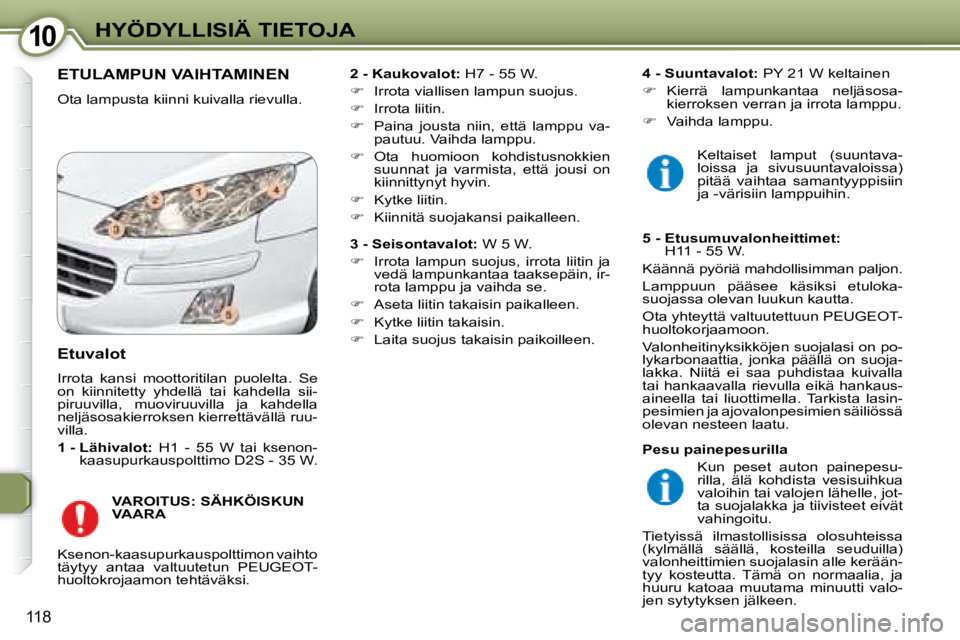

ETULAMPUN VAIHTAMINEN
Ota lampusta kiinni kuivalla rievulla.
2 - Kaukovalot: H7 - 55 W.

 Irrota viallisen lampun suojus.

 Irrota liitin.

 Paina jousta niin, että lamppu va-
pautuu. Vaihda lamppu.

 Ota huomioon kohdistusnokkien
suunnat ja varmista, että jousi on
kiinnittynyt hyvin.

 Kytke liitin.

 Kiinnitä suojakansi paikalleen.

3 - Seisontavalot: W 5 W.

 Irrota lampun suojus, irrota liitin ja
vedä lampunkantaa taaksepäin, ir-
rota lamppu ja vaihda se.

 Aseta liitin takaisin paikalleen.

 Kytke liitin takaisin.

 Laita suojus takaisin paikoilleen.
4 - Suuntavalot: PY 21 W keltainen

 Kierrä lampunkantaa neljäsosa-
kierroksen verran ja irrota lamppu.

 Vaihda lamppu.

VAROITUS: SÄHKÖISKUN
VAARA
Etuvalot
Irrota kansi moottoritilan puolelta. Se
on kiinnitetty yhdellä tai kahdella sii-
piruuvilla, muoviruuvilla ja kahdella
neljäsosakierroksen kierrettävällä ruu-
villa.

1 - Lähivalot: H1 - 55 W tai ksenon-
kaasupurkauspolttimo D2S - 35 W.
Ksenon-kaasupurkauspolttimon vaihto
täytyy antaa valtuutetun PEUGEOT -
huoltokrojaamon tehtäväksi. Keltaiset lamput (suuntava-
loissa ja sivusuuntavaloissa)
pitää vaihtaa samantyyppisiin
ja -värisiin lamppuihin.

5 - Etusumuvalonheittimet:
H11 - 55 W.
Käännä pyöriä mahdollisimman paljon.
Lamppuun pääsee käsiksi etuloka-
suojassa olevan luukun kautta.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.
Valonheitinyksikköjen suojalasi on po-
lykarbonaattia, jonka päällä on suoja-
lakka. Niitä ei saa puhdistaa kuivalla
tai hankaavalla rievulla eikä hankaus-
aineella tai liuottimella. Tarkista lasin-
pesimien ja ajovalonpesimien säiliössä
olevan nesteen laatu.

Pesu painepesurilla
Kun peset auton painepesu-
rilla, älä kohdista vesisuihkua
valoihin tai valojen lähelle, jot-
ta suojalakka ja tiivisteet eivät
vahingoitu.
Tietyissä ilmastollisissa olosuhteissa
(kylmällä säällä, kosteilla seuduilla)
valonheittimien suojalasin alle kerään-
tyy kosteutta. Tämä on normaalia, ja
huuru katoaa muutama minuutti valo-
jen sytytyksen jälkeen.

1010HYÖDYLLISIÄ TIETOJA
119

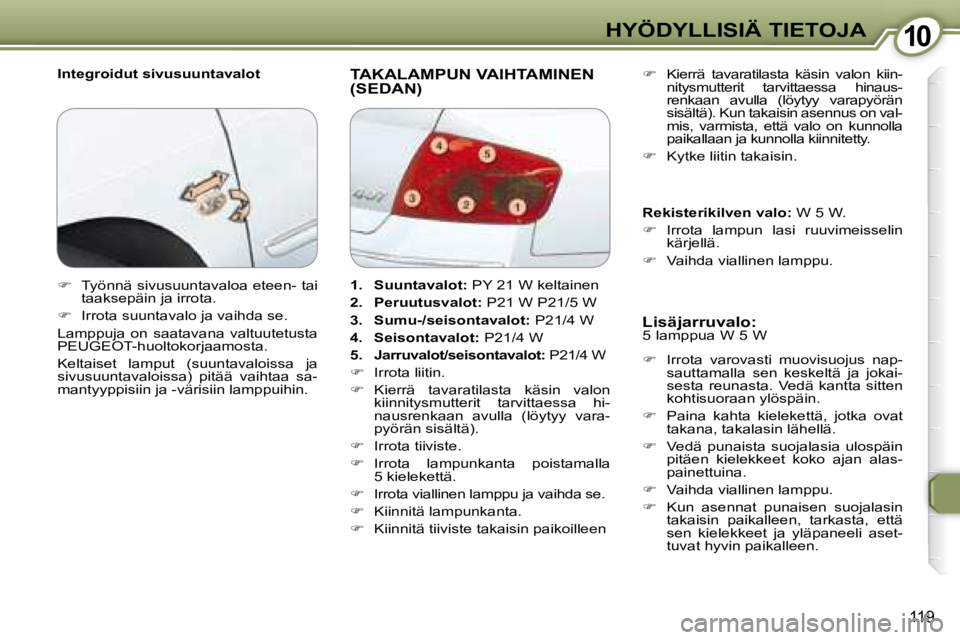

Integroidut sivusuuntavalot TAKALAMPUN VAIHTAMINEN (SEDAN)
Lisäjarruvalo:
5 lamppua W 5 W

 Irrota varovasti muovisuojus nap-
sauttamalla sen keskeltä ja jokai-
sesta reunasta. Vedä kantta sitten
kohtisuoraan ylöspäin.

 Paina kahta kielekettä, jotka ovat
takana, takalasin lähellä.

 Vedä punaista suojalasia ulospäin
pitäen kielekkeet koko ajan alas-
painettuina.

 Vaihda viallinen lamppu.

 Kun asennat punaisen suojalasin
takaisin paikalleen, tarkasta, että
sen kielekkeet ja yläpaneeli aset-
tuvat hyvin paikalleen.

 Kierrä tavaratilasta käsin valon kiin-
nitysmutterit tarvittaessa hinaus-
renkaan avulla (löytyy varapyörän
sisältä). Kun takaisin asennus on val-
mis, varmista, että valo on kunnolla
paikallaan ja kunnolla kiinnitetty.

 Kytke liitin takaisin.

Rekisterikilven valo: W 5 W.

 Irrota lampun lasi ruuvimeisselin
kärjellä.

 Vaihda viallinen lamppu.

 Työnnä sivusuuntavaloa eteen- tai
taaksepäin ja irrota.

 Irrota suuntavalo ja vaihda se.
Lamppuja on saatavana valtuutetusta
PEUGEOT -huoltokorjaamosta.
Keltaiset lamput (suuntavaloissa ja
sivusuuntavaloissa) pitää vaihtaa sa-
mantyyppisiin ja -värisiin lamppuihin.
1. Suuntavalot: PY 21 W keltainen

2. Peruutusvalot: P21 W P21/5 W

3. Sumu-/seisontavalot: P21/4 W

4. Seisontavalot: P21/4 W

5. Jarruvalot/seisontavalot: P21/4 W

 Irrota liitin.

 Kierrä tavaratilasta käsin valon
kiinnitysmutterit tarvittaessa hi-
nausrenkaan avulla (löytyy vara-
pyörän sisältä).

 Irrota tiiviste.

 Irrota lampunkanta poistamalla
5 kielekettä.

 Irrota viallinen lamppu ja vaihda se.

 Kiinnitä lampunkanta.

 Kiinnitä tiiviste takaisin paikoilleen

1010HYÖDYLLISIÄ TIETOJA
119
Integroidut sivusuuntavalot TAKALAMPUN VAIHTAMINEN (SEDAN)
Lisäjarruvalo:
5 lamppua W 5 W

 Irrota varovasti muovisuojus nap-
sauttamalla sen keskeltä ja jokai-
sesta reunasta. Vedä kantta sitten
kohtisuoraan ylöspäin.

 Paina kahta kielekettä, jotka ovat
takana, takalasin lähellä.

 Vedä punaista suojalasia ulospäin
pitäen kielekkeet koko ajan alas-
painettuina.

 Vaihda viallinen lamppu.

 Kun asennat punaisen suojalasin
takaisin paikalleen, tarkasta, että
sen kielekkeet ja yläpaneeli aset-
tuvat hyvin paikalleen.

 Kierrä tavaratilasta käsin valon kiin-
nitysmutterit tarvittaessa hinaus-
renkaan avulla (löytyy varapyörän
sisältä). Kun takaisin asennus on val-
mis, varmista, että valo on kunnolla
paikallaan ja kunnolla kiinnitetty.

 Kytke liitin takaisin.

Rekisterikilven valo: W 5 W.

 Irrota lampun lasi ruuvimeisselin
kärjellä.

 Vaihda viallinen lamppu.

 Työnnä sivusuuntavaloa eteen- tai
taaksepäin ja irrota.

 Irrota suuntavalo ja vaihda se.
Lamppuja on saatavana valtuutetusta
PEUGEOT -huoltokorjaamosta.
Keltaiset lamput (suuntavaloissa ja
sivusuuntavaloissa) pitää vaihtaa sa-
mantyyppisiin ja -värisiin lamppuihin.
1. Suuntavalot: PY 21 W keltainen

2. Peruutusvalot: P21 W P21/5 W

3. Sumu-/seisontavalot: P21/4 W

4. Seisontavalot: P21/4 W

5. Jarruvalot/seisontavalot: P21/4 W

 Irrota liitin.

 Kierrä tavaratilasta käsin valon
kiinnitysmutterit tarvittaessa hi-
nausrenkaan avulla (löytyy vara-
pyörän sisältä).

 Irrota tiiviste.

 Irrota lampunkanta poistamalla
5 kielekettä.

 Irrota viallinen lamppu ja vaihda se.

 Kiinnitä lampunkanta.

 Kiinnitä tiiviste takaisin paikoilleen

1010HYÖDYLLISIÄ TIETOJA
120

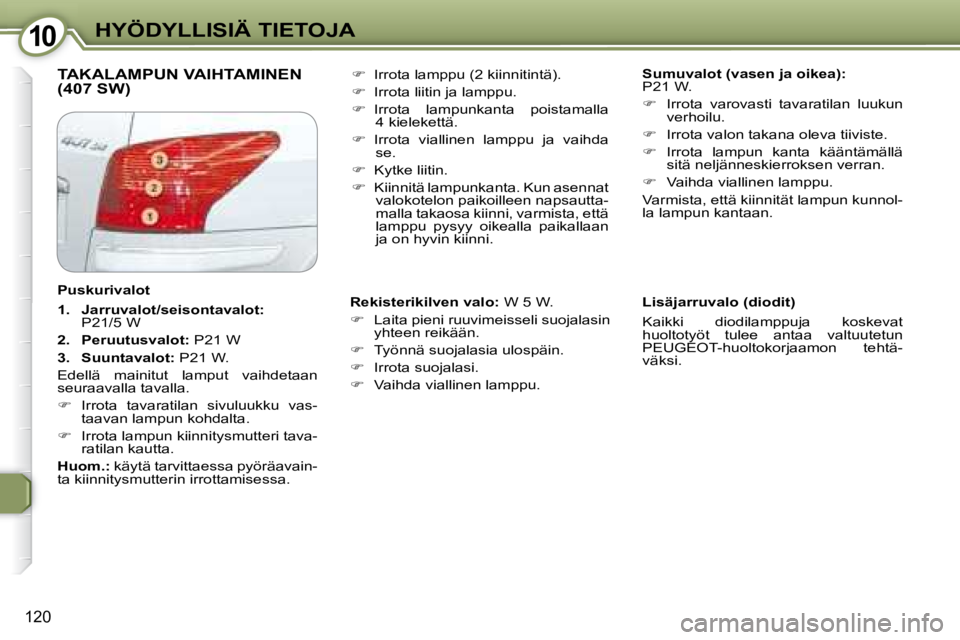

TAKALAMPUN VAIHTAMINEN (407 SW)
Sumuvalot (vasen ja oikea):
P21 W.

 Irrota varovasti tavaratilan luukun
verhoilu.

 Irrota valon takana oleva tiiviste.

 Irrota lampun kanta kääntämällä
sitä neljänneskierroksen verran.

 Vaihda viallinen lamppu.
Varmista, että kiinnität lampun kunnol-
la lampun kantaan.

 Irrota lamppu (2 kiinnitintä).

 Irrota liitin ja lamppu.

 Irrota lampunkanta poistamalla
4 kielekettä.

 Irrota viallinen lamppu ja vaihda
se.

 Kytke liitin.

 Kiinnitä lampunkanta. Kun asennat
valokotelon paikoilleen napsautta-
malla takaosa kiinni, varmista, että
lamppu pysyy oikealla paikallaan
ja on hyvin kiinni.

Rekisterikilven valo: W 5 W.

 Laita pieni ruuvimeisseli suojalasin
yhteen reikään.

 Työnnä suojalasia ulospäin.

 Irrota suojalasi.

 Vaihda viallinen lamppu. Lisäjarruvalo (diodit)
Kaikki diodilamppuja koskevat
huoltotyöt tulee antaa valtuutetun
PEUGEOT -huoltokorjaamon tehtä-
väksi.
Puskurivalot

1. Jarruvalot/seisontavalot:
P21/5 W

2. Peruutusvalot: P21 W

3. Suuntavalot: P21 W.
Edellä mainitut lamput vaihdetaan
seuraavalla tavalla.

 Irrota tavaratilan sivuluukku vas-
taavan lampun kohdalta.

 Irrota lampun kiinnitysmutteri tava-
ratilan kautta.

Huom.: käytä tarvittaessa pyöräavain-
ta kiinnitysmutterin irrottamisessa.

1010HYÖDYLLISIÄ TIETOJA
121

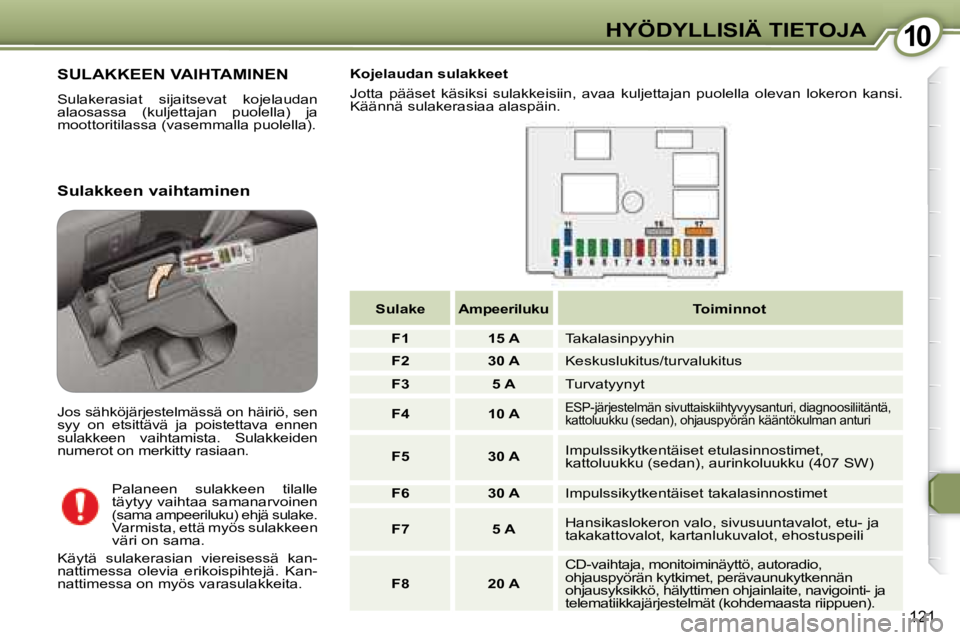

SULAKKEEN VAIHTAMINEN
Sulakerasiat sijaitsevat kojelaudan
alaosassa (kuljettajan puolella) ja
moottoritilassa (vasemmalla puolella). Kojelaudan sulakkeet
Jotta pääset käsiksi sulakkeisiin, avaa kuljettajan puolella o
levan lokeron kansi.
Käännä sulakerasiaa alaspäin.
Sulakkeen vaihtaminen
Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja poistettava ennen
sulakkeen vaihtamista. Sulakkeiden
numerot on merkitty rasiaan. Palaneen sulakkeen tilalle
täytyy vaihtaa samanarvoinen
(sama ampeeriluku) ehjä sulake.
Varmista, että myös sulakkeen
väri on sama.
Käytä sulakerasian viereisessä kan-
nattimessa olevia erikoispihtejä. Kan-
nattimessa on myös varasulakkeita.
Sulake Ampeeriluku Toiminnot

F1 15 A Takalasinpyyhin

F2 30 A Keskuslukitus/turvalukitus

F3 5 A Turvatyynyt

F4 10 A
ESP-järjestelmän sivuttaiskiihtyvyysanturi, diagno osiliitäntä,
kattoluukku (sedan), ohjauspyörän kääntökulman antu ri

F5 30 A Impulssikytkentäiset etulasinnostimet,
kattoluukku (sedan), aurinkoluukku (407 SW)

F6 30 A Impulssikytkentäiset takalasinnostimet

F7 5 A Hansikaslokeron valo, sivusuuntavalot, etu- ja
takakattovalot, kartanlukuvalot, ehostuspeili

F8 20 A CD-vaihtaja, monitoiminäyttö, autoradio,
ohjauspyörän kytkimet, perävaunukytkennän
ohjausyksikkö, hälyttimen ohjainlaite, navigointi-
ja
telematiikkajärjestelmät (kohdemaasta riippuen).
