Page 9 of 123
KURZBESCHREIBUNG
12 -
RICHTIG BELÜFTEN
1. Regelung der Luftverteilung
2. Schalter für Frischlufteinlass
3. Temperaturregelung
4. Heckscheiben- und
Außenspiegelheizung
5. Regelung der Gebläsestärke
6. Schalter der Klimaanlage
: 42 1.
Regelung der Gebläsestärke
2. Regelung der Luftverteilung
3. Schalter für Frischlufteinlass
4. Schalter der Klimaanlage
5. Heckscheiben- und
Außenspiegelheizung
6. Anlage ganz ausschalten
7. Temperaturregelung
8. Automatikprogramm Komfort
9. Automatikprogramm Sicht
: 44
1.
Regelung der Luftverteilung
2. Schalter für Frischlufteinlass
3. Temperaturregelung
4. Heckscheiben- und
Außenspiegelheizung
5. Regelung der Gebläsestärke
: 41
Heizung Manuelle Klimaanlage Automatische Klimaanlage
Page 10 of 123
13
KURZBESCHREIBUNG
-
RICHTIG BELÜFTEN

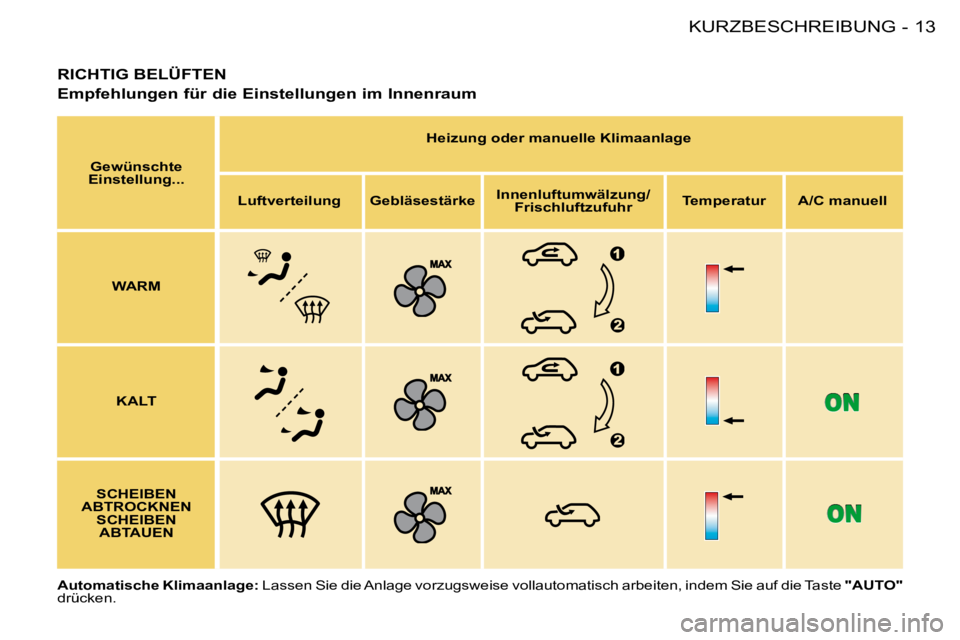

Empfehlungen für die Einstellungen im Innenraum
Gewünschte
Einstellung... Heizung oder manuelle Klimaanlage
Luftverteilung Gebläsestärke Innenluftumwälzung/
Frischluftzufuhr Temperatur A/C manuell
WARM
KALT
SCHEIBEN
ABTROCKNEN SCHEIBEN ABTAUEN
Automatische Klimaanlage: Lassen Sie die Anlage vorzugsweise vollautomatisch arbeiten, ind em Sie auf die Taste "AUTO"
drücken.
Page 11 of 123
KURZBESCHREIBUNG
14 -
RICHTIG ÜBERWACHEN
Kombiinstrument
A. Bei eingeschalteter Zündung
muss der Zeiger der
Kraftstofftankanzeige nach oben
ausschlagen.
B. Bei laufendem Motor muss
die damit verbundene
Kontrollleuchte erlöschen.
C. Bei eingeschalteter Zündung
muss die Ölstandsanzeige für
die Dauer einiger Sekunden
zwischen einem und sechs
Vierecke anzeigen.
Bei unzureichendem Füllstand füllen
Sie bitte entsprechend nach. : 17, 24 Warnleuchten
1.
Bei eingeschalteter Zündung
schalten sich die orangefarbenen
und roten Warnleuchten ein.
2. Bei laufendem Motor müssen
diese Warnleuchten erlöschen.
Wenn Warnleuchten nicht erlöschen,
schlagen Sie bitte auf der entspre-
chenden Seite nach. : 19 Schalter
D a s A u l e u c h t e n d e r K o n t r o l l l e u c h t e
zeigt den Betriebszustand der betref-
fenden Funktion an.
A.
Inaktivierung der Fensterheber
hinten
: 68
B. Inaktivierung ESP und ASR
: 82
C. Zentralverriegelung/Entriegelung
: 60
Page 12 of 123
15
KURZBESCHREIBUNG
-
INSASSEN SICHERN
Beifahrerairbag
1. Schlüssel einführen
2. Position wählen:
"ON" (aktivieren), mit Beifahrer
oder Kindersitz in Fahrtrichtung
"OFF" (inaktivieren), mit
Kindersitz entgegen der
Fahrtrichtung
3. Schlüssel in der gewählten
Position abziehen
: 84 Sicherheitsgurt auf der
Fahrerseite und Airbags
A.
Kontrollleuchte für nicht
angelegten bzw. abgelegten
Sicherheitsgurt auf der
Fahrerseite leuchtet rot
B. Kontrollleuchte für
Beifahrerairbag; leuchtet, wenn
der Airbag inaktiviert ist
C. Airbagkontrollleuchten; aus nach
dem Einschalten der Zündung
: 21
STARTEN
Zündschloss
1. Position Stop
2. Position Zubehör
3. Position Betrieb
4. Position Starten
Page 13 of 123
KURZBESCHREIBUNG
16 -
RICHTIG FAHREN
Geschwindigkeitsbegrenzer
1. Begrenzerfunktion anwählen/
ausschalten
2. Programmierte Geschwindigkeit
verringern
3. Programmierte Geschwindigkeit
erhöhen
4. Begrenzer ein/aus
Der Begrenzer funktioniert erst ab
einer programmierten Geschwindig-
keit von 30 km/h.
Die Einstellung muss bei laufendem
Motor vorgenommen werden. : 77 Geschwindigkeitsregler
1.
Reglerfunktion anwählen/
ausschalten
2. Programmierte Geschwindigkeit
verringern
3. Programmierte Geschwindigkeit
erhöhen
4. Regler ein/aus
Um programmiert oder aktiviert
werden zu können, muss die Fahr-
zeuggeschwindigkeit über 40 km/h
betragen und bei mechanischem
Getriebe mindestens der vierte Gang
eingelegt sein. : 79 Anzeige im Kombiinstrument
Wenn der Geschwindigkeitsregler
oder -begrenzer angewählt wur-
de, wird dies im Anzeigefeld
A des
Kombiinstruments angezeigt; eine
Kontrollleuchte B leuchtet im Kombi-
instrument auf, wenn er aktiviert ist.
Geschwindigkeitsregler
Geschwindigkeitsbegrenzer
Page 14 of 123
17
BETRIEBSKONTROLLE
-
1. Kontrollleuchte für nicht
angelegten Gurt
2. Kontrollleuchte für Inaktivierung
des Beifahrerairbags
3. Kontrollleuchte für Airbags
4. Kontrollleuchte für
Nebelscheinwerfer
5. Kontrollleuchte für
Antiblockiersystem (ABS)
6. Kontrollleuchte für
Nebelschlussleuchte
7. Vorglüh-Kontrollleuchte
Dieselmotor
8. Fahrtrichtungsanzeiger links 9.
Kilometerzähler, Wartungs- und
Ölstandsanzeige, Anzeige für
Geschwindigkeitsbegrenzer/-regler
10. Fahrtrichtungsanzeiger rechts
11. Kontrollleuchte für die
Abgasentgiftungsanlage
12. Kontrollleuchte für Fernlicht
13. Kontrollleuchte für Handbremse,
B r e m s l ü s s i g k e i t s s t a n d u n d
Defekt des elektronischen
Bremskraftverteilers
14. Kontrollleuchte für Abblendlicht
15. Kontrollleuchte für
Batterieladezustand
16. Kontrollleuchte für Motoröldruck
und -temperatur
17. Öltemperaturanzeige 18.
Knopf für Kilometerzähler
19.
Kontrollleuchte STOP - sofort anhalten
20. Tachometer
21. Anzeige für
K ü h l l ü s s i g k e i t s t e m p e r a t u r
22. Drehzahlmesser
23. Knopf für Helligkeitsregler
24. Kraftstofftankanzeige
25. Kraftstoffreserveleuchte
26. Kontrollleuchte für
das elektronische
Stabilitätsprogramm (ESP/ASR)
27. Kontrollleuchte für
Geschwindigkeitsbegrenzer/-
regler
INSTRUMENTEN TAFEL: BENZINMOTOR - DIESELMOTOR MECHANISCHES GETRIEBE
Page 15 of 123
BETRIEBSKONTROLLE
18 -
1. Kontrollleuchte für nicht
angelegten Gurt
2. Kontrollleuchte für Inaktivierung
des Beifahrerairbags
3. Kontrollleuchte für Airbags
4. Kontrollleuchte für
Nebelscheinwerfer
5. Kontrollleuchte für
Antiblockiersystem (ABS)
6. Kontrollleuchte für
Nebelschlussleuchte
7. Fahrtrichtungsanzeiger links
8. Kilometerzähler, Wartungs- und
Ölstandsanzeige, Anzeige für
Geschwindigkeitsbegrenzer/-
regler 9.
Fahrtrichtungsanzeiger rechts
10. Kontrollleuchte für
Abgasentgiftungsanlage
11. Kontrollleuchte für Fernlicht
12. Kontrollleuchte für Handbremse,
B r e m s l ü s s i g k e i t s s t a n d u n d
Defekt des elektronischen
Bremskraftverteilers
13. Kontrollleuchte für Abblendlicht
14. Kontrollleuchte für
Batterieladezustand
15. Kontrollleuchte für Motoröldruck
und -temperatur
16. Schaltprogramme Automatik
17. Anzeige für Wählhebelstellung
der Schaltung
18. Knopf für Kilometerzähler 19.
Kontrollleuchte STOP - sofort
anhalten
20. Tachometer
21. Anzeige für
K ü h l l ü s s i g k e i t s t e m p e r a t u r
22. Drehzahlmesser
23. Knopf für Helligkeitsregler
24. Kraftstofftankanzeige
25. Kraftstoffreserveleuchte
26. Kontrollleuchte für
das elektronische
Stabilitätsprogramm (ESP/ASR)
27. Kontrollleuchte für
Geschwindigkeitsbegrenzer/-
regler
INSTRUMENTENTAFEL: BENZINMOTOR AUTOMATIKGETRIEBE
Page 16 of 123
19
BETRIEBSKONTROLLE
-
WARN- UND KONTROLLLEUCHTEN
Wenn eine Kontrollleuchte bei laufendem Motor dauernd br ennt oder blinkt, ist dies ein Hinweis auf eine Betriebs-
störung bei dem betreffenden Aggregat.
B e i b e s t i m m t e n K o n t r o l l l e u c h t e n e r t ö n t b e i m A u l e u c h t e n g l e i c h z e i t i g e i n a k u s t i s c h e s W a r n s i g n a l u n d e i n e M e l-
dung erscheint auf dem Multifunktionsbildschirm. Beachten Sie diese Warnung und wenden Sie sich schnellstmög-
lich an das PEUGEOT-Händlernetz.
W e n n d i e S T O P - W a r n l e u c h t e w ä h r e n d d e r F a h r t a u l e u c h t e t , m ü s s e n S i e u n b e d i n g t a n h a l t e n , u n d z w a r s o , d a s s
größtmögliche Sicherheit gewährleistet ist.
Warnleuchte STOP
- sofort anhalten
Gekoppelt mit den Kontrollleuchten:
- Motoröldruck und -temperatur,
- Feststellbremse,
- B r e m s l ü s s i g k e i t s s t a n d ,
- Defekt des elektronischen Bremskraftverteilers
sowie mit der Anzeige für die Kühl-
l ü s s i g k e i t s t e m p e r a t u r .
Unbedingt sofort anhalten, wenn
die Leuchte bei laufendem Motor
blinkt.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Kontrollleuchte für
Motoröldruck und -
temperatur
Gekoppelt mit der Warnleuchte
STOP - sofort anhalten.
Unbedingt sofort anhalten
Diese Kontrollleuchte zeigt an:
- zu niedrigen Öldruck,
- Ölmangel im Schmierkreis, füllen Sie Öl nach,
- zu hohe Öltemperatur. B e i m A u l e u c h t e n d e r
Kontrollleuchte ertönt gleichzeitig
ein akustisches Signal.
Geschwindigkeit verlangsamen,
um die Temperatur absinken zu
lassen.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Kontrollleuchte für
Feststellbremse,
Bremsflüssigkeitsstand
und Defekt
des elektronischen
Bremskraftverteilers (EBV)
Gekoppelt mit der STOP-Warnleuchte
Sie zeigt an, dass:
- die Feststellbremse angezogen oder nicht richtig gelöst ist,
- d i e B r e m s l ü s s i g k e i t z u s t a r k abgesunken ist (wenn die
Leuchte weiterbrennt, auch
nachdem die Handbremse gelöst
wurde),
- ein Defekt am elektronischen Bremskraftverteiler vorliegt,
wenn sie gleichzeitig mit der
A B S - K o n t r o l l l e u c h t e a u l e u c h t e t .
Unbedingt sofort anhalten
Wenden Sie sich an das PEUGEOT-
Händlernetz.
