2008 PEUGEOT 206 Betriebsanleitungen (in German)

91
KONTROLLEN
-
FÜLLSTANDSKONTROLLEN
2 Markierungen auf dem
Ölmessstab:
A = Maximum
M a x i m u m - M a r k i e r u n g
niemals überschreiten.
B = Minimum
Um die Betriebssicherheit
des Motors und der Ab-
gasreinigungsanlage auf
Dauer zu gewährleisten,
darf dem Motoröl kein
Zusatzmittel beigegeben
werden.
Ölwechsel
Laut Angaben im Wartungsheft
Hinweis: Vermeiden Sie längeren Haut-
kontakt mit Altöl. Entsorgen Sie Altöl in
den dazu vom PEUGEOT-Händlernetz
bereitgestellten Behältern. Bremsflüssigkeitsstand:
Die Flüssigkeit muß unbedingt in den
im Wartungsplan des Herstellers vor-
gesehenen Abständen ausgetauscht
werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DOT4 Normen
entsprechenden Betriebsstoffe.
Hinweis:
Die Bremslüssigkeit ist
schädlich und stark ätzend. Vermei-
den Sie jeglichen Hautkontakt. Verbrauchte Betriebsstoffe
Gießen Sie Altöl, Brems-, oder Kühl-
lüssigkeit nicht in die Kanalisation
oder ins Erdreich.
Ölmessstab
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den Quali-
tätsnormen des Herstellers genügen. Kühlflüssigkeitsstand
Verwenden Sie die vom Hersteller
empfohlene Flüssigkeit.
Bei warmem Motor reguliert der Mo-
torventilator die Temperatur der Kühl-
lüssigkeit. Da er aus diesem Grun
-
de auch nach dem Ausschalten der
Zündung gegebenenfalls weiterläuft
und außerdem das Kühlsystem un-
ter Druck steht, darf frühestens eine
Stunde nach Abstellen des Motors
daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Ver-
schluss zunächst nur um zwei Umdre-
hungen auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken
ist, können Sie den Verschluss ganz
entfernen und Flüssigkeit nachfüllen.
Hinweis: Die Kühllüssigkeit muss
nicht gewechselt werden.
Bei Fahrzeugen mit Partikelilter
kann der Motorventilator nach Ab-
stellen des Motors auch im kalten
Zustand nachlaufen. Füllstand des Behälters der
Servolenkung
F
Behälter bei kaltem Motor
(Umgebungstemperatur) öffnen.
Die Flüssigkeit muß stets
oberhalb der Markierung MINI in
der Nähe der Markierung MAXI
stehen.
Füllstand der
Scheibenwaschanlage und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer
eigenen Sicherheit raten wir Ihnen,
die von PEUGEOT empfohlenen
Reinigungsmittel zu verwenden.
Um ein optimales Reinigungsergebnis
zu gewährleisten und ein Einfrieren der
Reinigungslüssigkeit zu vermeiden,
darf diese nicht durch Wasser aufgefüllt
oder ersetzt werden.
Ölstand
F
Kontrollieren Sie den Ölstand
regelmäßig und füllen Sie
zwischen 2 Ölwechseln Öl nach.
(Der Verbrauch beträgt maximal
0,5 l auf 1 000 km).
Die Kontrolle erfolgt bei waagerecht stehen-
dem Fahrzeug und kaltem Motor mit Hilfe der
Ölstandsanzeige oder des Ölmessstabes.

KONTROLLEN
92 -
KONTROLLEN
Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat
oder wenn man feststellt, dass sie an Wirk-
samkeit verloren hat, muss sie auch zwi-
schen zwei Wartungen eingestellt werden.
Handbremse von einem Vertreter
des PEUGEOT-Händlernetzes über-
prüfen lassen. Verwenden Sie nur von
PEUGEOT empfohlene
Produkte oder solche von
gleichwertiger Qualität
und mit gleichwertigen Ei-
genschaften.
Um die Funktionstüchtigkeit so
wichtiger Aggregate wie der Ser-
volenkung und der Bremsanlage
zu gewährleisten, hat PEUGEOT
spezielle Produkte ausgewählt
und hält diese für Sie bereit.
Vermeiden Sie eine Motorwäsche,
um die elektrischen Bauteile nicht
zu beschädigen. KRAFTSTOFFPANNE
(DIESEL)
Bei einer Kraftstoffpanne muss die
Kraftstoffanlage entlüftet werden:
- mindestens fünf Liter
Dieselkraftstoff tanken,
- manuelle Entlüftungspumpe betätigen, bis der Kraftstoff in
dem durchsichtigen Schlauch im
Motorraum zu sehen ist,
- Anlasser betätigen, bis der Motor anspringt.
Bremsbeläge
Der Verschleiß der Bremsbeläge ist
vom Fahrstil abhängig.
Daher kann vor allem bei Fahrzeugen, die
im Stadtverkehr bzw. auf Kurzstrecken ein-
gesetzt oder sehr sportlich gefahren wer-
den, eine Kontrolle der Bremsbeläge auch
zwischen den Wartungen erforderlich sein.
Abnutzungsgrad der
Bremsscheiben
Auskunft über die Kontrolle des Ab-
nutzungsgrades der Bremsscheiben
erteilt das PEUGEOT-Händlernetz. Ölfilter
Ölilterpatrone regelmäßig laut Emp
-
fehlung im Wartungsplan austau-
schen lassen.
Luftfilter und Innenraumfilter
Filtereinsätze regelmäßig auswech-
seln lassen. Je nach Umweltbedin-
gungen häuiger wechseln. Mechanisches Getriebe
Kein Ölwechsel. Ölstand laut Wartungs-
plan des Herstellers kontrollieren.
Um die Hauptfüllstände und be-
stimmte Fahrzeugkomponenten
laut Wartungsplan des Herstellers
zu kontrollieren, schauen Sie bitte
im Wartungsheft auf den für den
Motor Ihres Fahrzeugs geltenden
Seiten nach.
Batterie
Lassen Sie die Batterie vor Beginn
des Winters vom PEUGEOT-Händ-
lernetz überprüfen.

93
PRAKTISCHE TIPPS
-
Zugang zum Ersatzrad und zum
Wagenheber
Das Ersatzrad beindet sich in einem
Metallkorb außen unter dem Koffer-
raum.
- Nehmen Sie den am rechten
hinteren Kofferrauminnenblech
befestigten Radschlüssel 1 heraus.
- Lösen Sie die Befestigungsschraube des
Ersatzradkorbes unter dem
Teppichboden im Kofferraum
mit dem Radschlüssel 1.
- Heben Sie den Ersatzradkorb an, hängen Sie den Haken nach
hinten aus und lassen Sie den
Korb herunter.
- Entnehmen Sie dem Ersatzrad den Staukasten mit dem
Wagenheber 2.
RADWECHSEL
Rad abnehmen
-
Verkeilen Sie das dem
auszuwechselnden Rad diametral
entgegengesetzte Rad hinten mit
dem Staukasten des Wagenhebers.
- Ziehen Sie die Radkappe mit dem Radschlüssel am
Ventildurchgang ab.
- Lockern Sie die Radmuttern.
- Setzen Sie den Wagenheber an einer der vier dafür
vorgesehenen Stellen E an der
Karosserieunterseite an, die dem
zu wechselnden Rad am nächsten
liegt. Achten Sie darauf, dass
der Wagenheber mit der ganzen
Sohle auf dem Boden auliegt.

- Kurbeln Sie den Wagenheber hoch,
drehen Sie die Radmuttern vollständig
heraus und nehmen Sie das Rad ab.
Fahrzeug abstellen
- Stellen Sie das Fahrzeug nach Möglichkeit auf waagerechtem,
festem, nicht rutschigem
Untergrund ab.
- Ziehen Sie die Handbremse an und legen Sie den ersten
Gang oder den Rückwärtsgang
ein (beim Automatikgetriebe
Wählhebel auf P stellen).

PRAKTISCHE TIPPS
94 -

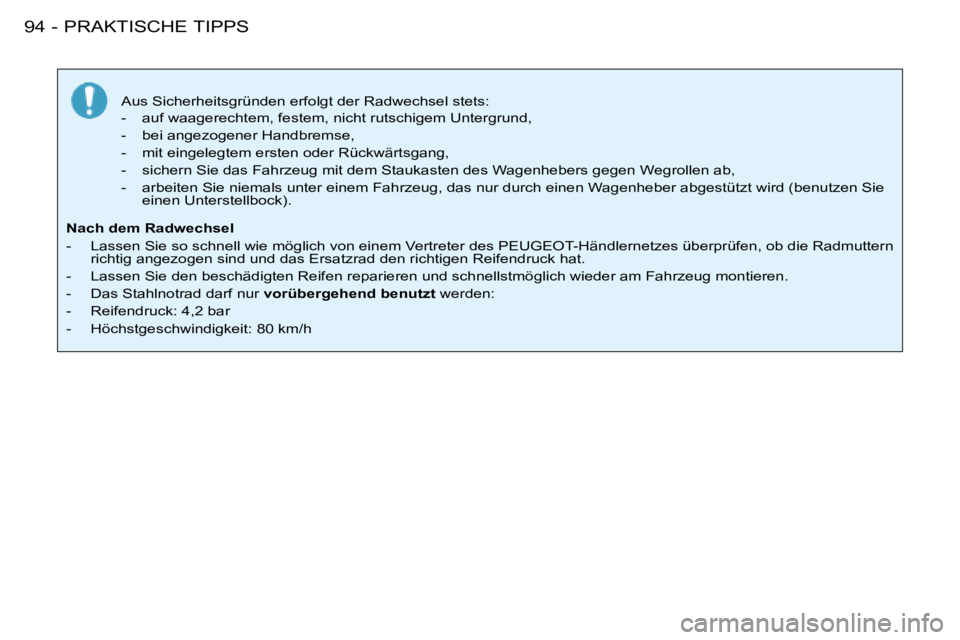

Aus Sicherheitsgründen erfolgt der Radwechsel stets:
- auf waagerechtem, festem, nicht rutschigem Untergrund,
- bei angezogener Handbremse,
- mit eingelegtem ersten oder Rückwärtsgang,
- sichern Sie das Fahrzeug mit dem Staukasten des Wagenhebers gegen Wegrollen ab,
- arbeiten Sie niemals unter einem Fahrzeug, das nur durch eine n Wagenheber abgestützt wird (benutzen Sie
einen Unterstellbock).
Nach dem Radwechsel
- Lassen Sie so schnell wie möglich von einem Vertreter des PEUGEOT-Hä ndlernetzes überprüfen, ob die Radmuttern
richtig angezogen sind und das Ersatzrad den richtigen Reifendru ck hat.
- Lassen Sie den beschädigten Reifen reparieren und schnellstmög lich wieder am Fahrzeug montieren.
- Das Stahlnotrad darf nur vorübergehend benutzt werden:
- Reifendruck: 4,2 bar
- Höchstgeschwindigkeit: 80 km/h

95
PRAKTISCHE TIPPS
-
BESONDERHEITEN BEI
ALUMINIUMRÄDERNNotrad montieren
Wenn Ihr Fahrzeug mit einem Stahl-
notrad ausgerüstet ist, werden Sie bei
der Montage feststellen, dass die Un-
terlegscheiben der Muttern zu der Fel-
ge keinen Kontakt haben. Dies ist nor-
mal . Der sichere Halt des Notrades
wird durch die konische Aulageläche
jeder fest angezogenen Schraube ge-
währleistet. Diebstahlschutzmuttern
Falls Ihre Räder mit Diebstahlschutz-
muttern ausgerüstet sind (eine pro
Rad), müssen von diesen zuerst mit
dem
gelben Werkzeug (in dem an
der linken Kofferraumseite befestigten
Staukasten) die verchromte Zierkap-
pe und die Kunststoffabdeckung ab-
gezogen werden, bevor sie mit dem
Steckschlüsseleinsatz für die Dieb-
stahlschutzmuttern (im Handschuh-
fach) und dem Radschlüssel (in der
Kofferraumverkleidung hinten rechts)
losgeschraubt werden können.
Hinweis: Notieren Sie sich sorgfältig
die am Kopf des Steckschlüsselein-
satzes für die Diebstahlschutzmut-
tern eingravierte Codenummer. Damit
erhalten Sie beim PEUGEOT-Ver-
tragshändler Ersatz für diesen Steck-
schlüsseleinsatz.
Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Winterrei-
fen auf Stahlfelgen ausstatten wollen,
müssen Sie
unbedingt spezielle Mut-
tern verwenden, die beim PEUGEOT-
Händlernetz erhältlich sind.
Radmutter-Zierkappen
Die Radmuttern der Aluminiumräder
sind mit verchromten Zierkappen ab-
gedeckt.
Ziehen Sie diese vor dem Losschrau-
ben der Muttern mit dem gelben
Werkzeug
4 ab.
Werkzeug 4 beindet sich am Koffer -
rauminnenblech hinten rechts.

PRAKTISCHE TIPPS
96 -
Abblendlicht H7 55 W/
Fernlicht H1 55 W
F Ziehen Sie die Schutzkappe A
der Glühlampe H7 55 W oder B
der Glühlampe H1 55 W ab.
F Ziehen Sie den oder die
Steckverbinder C ab.
F Drücken Sie auf das Ende der
Befestigungsklammer(n) D, um
sie zu lösen. Tauschen Sie die
defekte Lampe aus.AUSTAUSCH DER GLÜHLAMPEN
Um leichter an die Lampen auf der
rechten Seite zu gelangen, entfer-
nen Sie zuerst den Einfüllstutzen der
Scheibenwaschanlage.
F Richten Sie die Rasten durch
Drehen aufeinander aus,
F ziehen Sie den Stutzen nach
oben heraus.
1. Abblendlicht/Fernlicht
2. Standlicht
3. Fahrtrichtungsanzeiger F
Achten Sie beim
Wiedereinsetzen auf
den richtigen Sitz der
Richtungsnasen und das
richtige Einrasten der
Befestigungsklammer(n).
F Schließen Sie den
Steckverbinder wieder an.
F Bringen Sie die Schutzkappe(n)
und dann den Einfüllstutzen der
Scheibenwaschanlage (rechts)
wieder an.Fassen Sie die
Glühlampen mit einem trockenen
Tuch an.

97
PRAKTISCHE TIPPS
-
Blinkleuchten PY 21 W, bernsteingelb
F Drehen Sie die Lampenfassung 3 um
eine Vierteldrehung (in Richtung des
Fahrzeugbugs) und ziehen Sie sie ab.
F Wechseln Sie die Glühlampe aus. Seitlicher Zusatzblinker
WY 5 W, bernsteingelb
F
Schieben Sie den Zusatzblinker
nach vorn und lösen Sie ihn.
F Ziehen Sie den Zusatzblinker
heraus und wechseln Sie ihn.
Einen Ersatzblinker erhalten Sie
beim PEUGEOT-Händlernetz.
Standlicht W 5 W
F

Drehen Sie die Lampenfassung 2 um eine
Vierteldrehung und ziehen Sie sie ab.
F Wechseln Sie die Glühlampe aus.
Die Streuscheiben der Schein-
werfer bestehen aus Poly-
carbonat und sind mit einem
Schutzlack beschichtet. Sie
sollten auf keinen Fall mit
einem trockenen oder scheuernden
Tuch und mit Reinigungs- oder Lö-
sungsmitteln gesäubert werden.
Benutzen Sie einen Schwamm
und Seifenwasser.
Hochdruckwäsche
Wenn mit einer Hochdruckwäsche hartnä-
ckige Verschmutzungen entfernt werden
sollen, halten Sie den Hochdruckstrahl
nicht unmittelbar auf Scheinwerfer, Leuch-
ten und deren Ränder, um den Schutzlack
und die Dichtung nicht zu beschädigen.

PRAKTISCHE TIPPS
98 -
Lösen Sie die seitliche Verkleidung
des Kofferraums.
Lösen Sie die Schaumstoffabde-
ckung und greifen Sie mit der Hand
hinter den Schaumstoff, um an die
Flügelmutter zu gelangen.
Lösen Sie die Flügelschraube.
Nehmen Sie den Leuchtenblock heraus.
Drücken Sie auf den Stift A und ziehen
Sie den Stecker ab.
Entfernen Sie den Schaumstoff.
Spreizen Sie die Federn B und ziehen
Sie den Lampenträger ab.
Wechseln Sie die defekte Glühlampe
aus.
Achten Sie beim Wiedereinbau darauf,
dass Sie Lampenträger, Leuchte und
Schaumstoffabdeckung wieder richtig
einsetzen. Dritte Bremsleuchte mit
5 Glühlampen W 5 W
Lösen Sie mit einem 10 mm Schlüs-
sel die beiden Muttern
A.
Nehmen Sie den Leuchtenblock he-
raus.
Drücken Sie die beiden Sperrfedern
B zusammen und ziehen Sie den
Lampenträger heraus.
Wechseln Sie die defekte Glühlampe
aus.
Heckleuchten
1.
Blinkleuchten P21 W
2. Rückfahrscheinwerfer P21 W
3. Bremsleuchten/Standlicht
P21/5 W.
